Особенности:

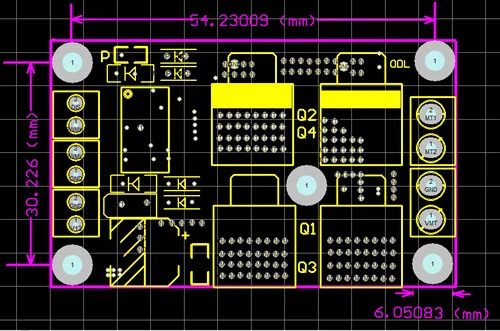

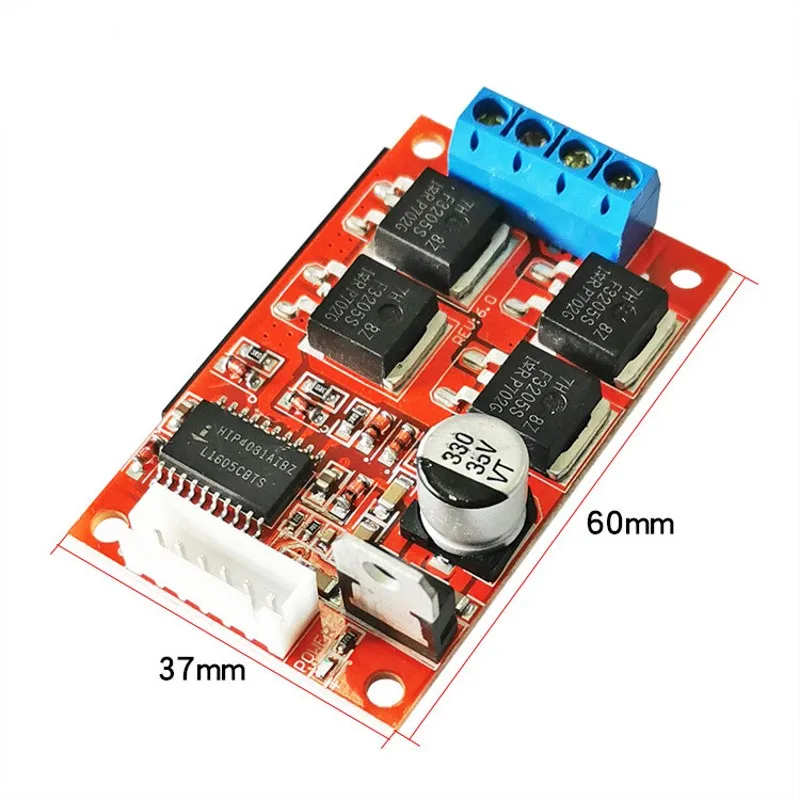

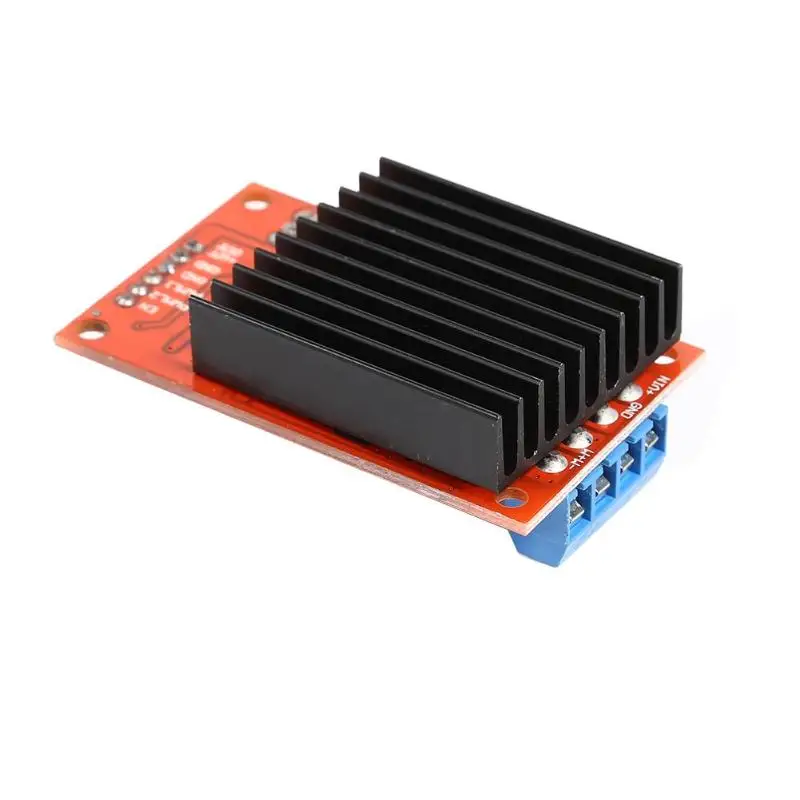

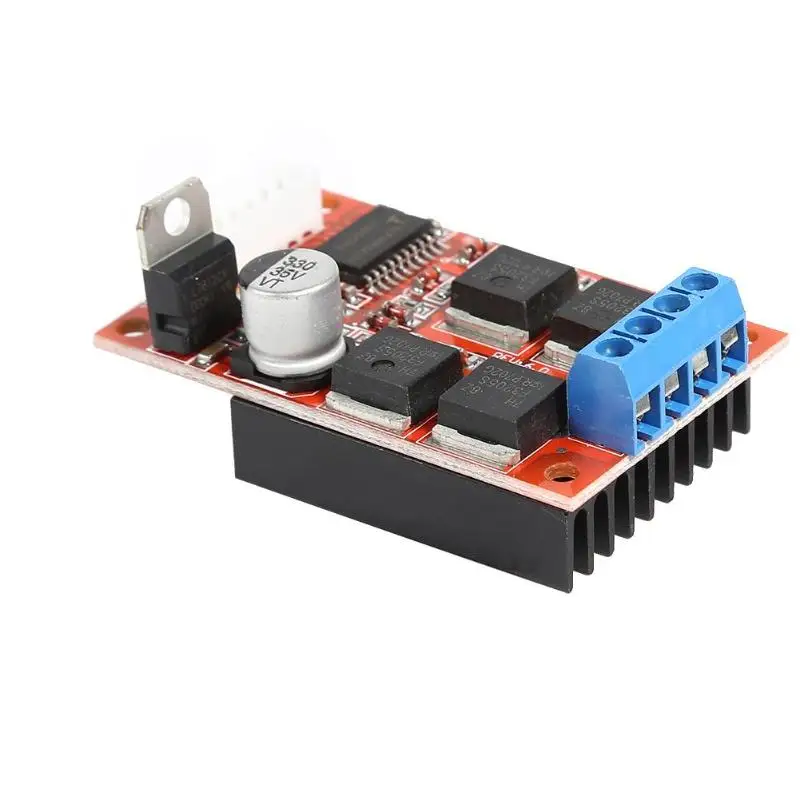

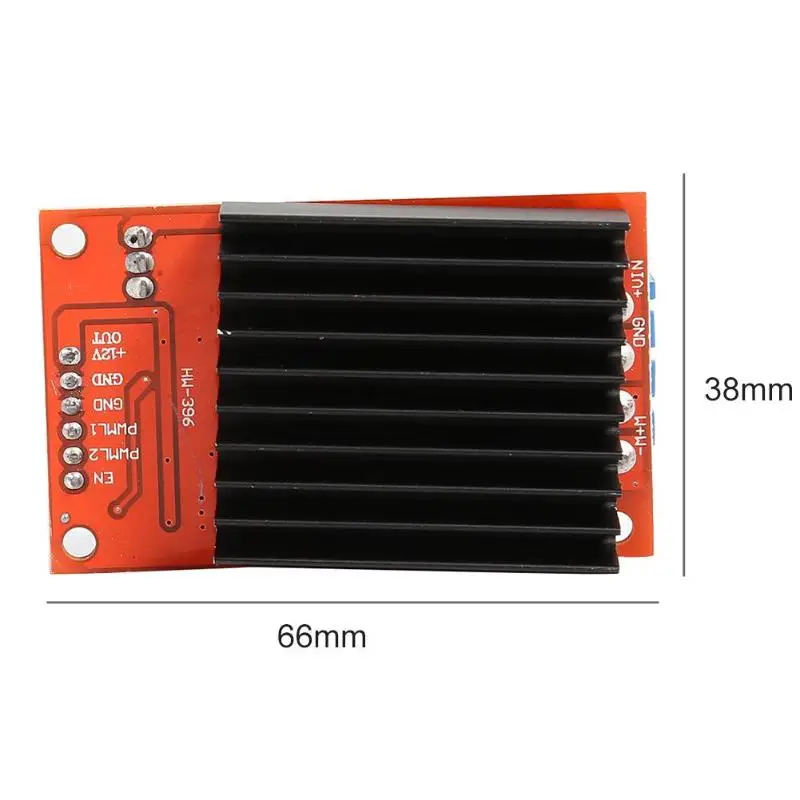

Параметры модуля привода двигателяМодульная природа: h-мост DC мотор драйвер модульный для 11-36V DC моторОбласть применения: мощный двигатель постоянного токаНапряжение вождения: 11-36 В постоянного токаВыходной ток: 15AMaximum ток непрерывной нагрузки 20AВыходная мощность: максимум 450 Вт (менее 360 Вт не нужен радиатор)Рабочая температура: от 40 до + 85Температура полной нагрузки: 45Размеры: 6,6 см × 3,8 см х 2,8 смХарактеристики модуля драйвера:(1) Полный мост чип драйвера + низкое сопротивление 110A NMOS приводная трубка для достижения тормоза двигателя и заднего хода.(2) чип Рабочая частота до 1 МГц, решить VNH3SP30 MC33886 шум двигателя и тепловые проблемы Япония(3) 2 way PWM входы в 0-100% рабочий цикл,(4) применяется к непосредственно приводу на литиевой батарее(5) Встроенный буфер изоляции логической цепи. Поддержка PLC, непосредственно контроль различных типов 3 в или 5 В MCU IO, аналоговым входом напряжения для управления тормозом двигателя и задним ходом.(7) Встроенная аппаратная система контроля времени,(8) Частота работы чипа до 1 МГц, подходит для пустого портаEN: включить терминалPWML1: Управление вращением впередPWML2: Управление инверсииGND: кабель заземления питанияВыходы:VIN +: вход питания платы драйвераПоложительный электродGND: драйвер платы питания ВходОтрицательный электродM +: провод для подключения двигателяM-: провод для подключения двигателяИнструкции по режиму управления:Контроль уровня электроэнергии:EN = 0 PWML1 = 0 PWML2 = 1 двигатель впередEN = 0 PWML1 = 1 PWML2 = 0 мотор обратного ходаEN = 0 PWML1 = 1 PWML2 = 1 тормоз двигателяEN = 1 PWML1 = 1 PWML2 = 1 свобода двигателяРежим управления ШИМ:EN = 0 PWML1 = рабочий цикл регулируемый PWM сигнал PWML2 = 1 двигатель вперед (изменение рабочего цикла может регулировать скорость)EN = 0 PWML1 = 1 PWML2 = рабочий цикл регулируемый PWM сигнальный двигатель обратного хода (изменение рабочего цикла может регулироваться скоростью)EN = 0 PWML1 = 1 PWML2 = 1 тормоз двигателяEN = 1 PWML1 = 1 PWML2 = 1 свобода двигателя
Содержимое посылка1 xH-мост постоянного тока мотор драйвер модуль
