2018 обновления НДС-1300 Многофункциональный беспроводной двунаправленный Вольт Мощность амперметра ватт Настольный кулометр Бесплатная доставка 12003255

VAC1300 Многофункциональный беспроводной двунаправленный Вольт Мощность амперметра Вт Настольный кулометрБесплатная доставка с номером отслеживания12003255

Описание:

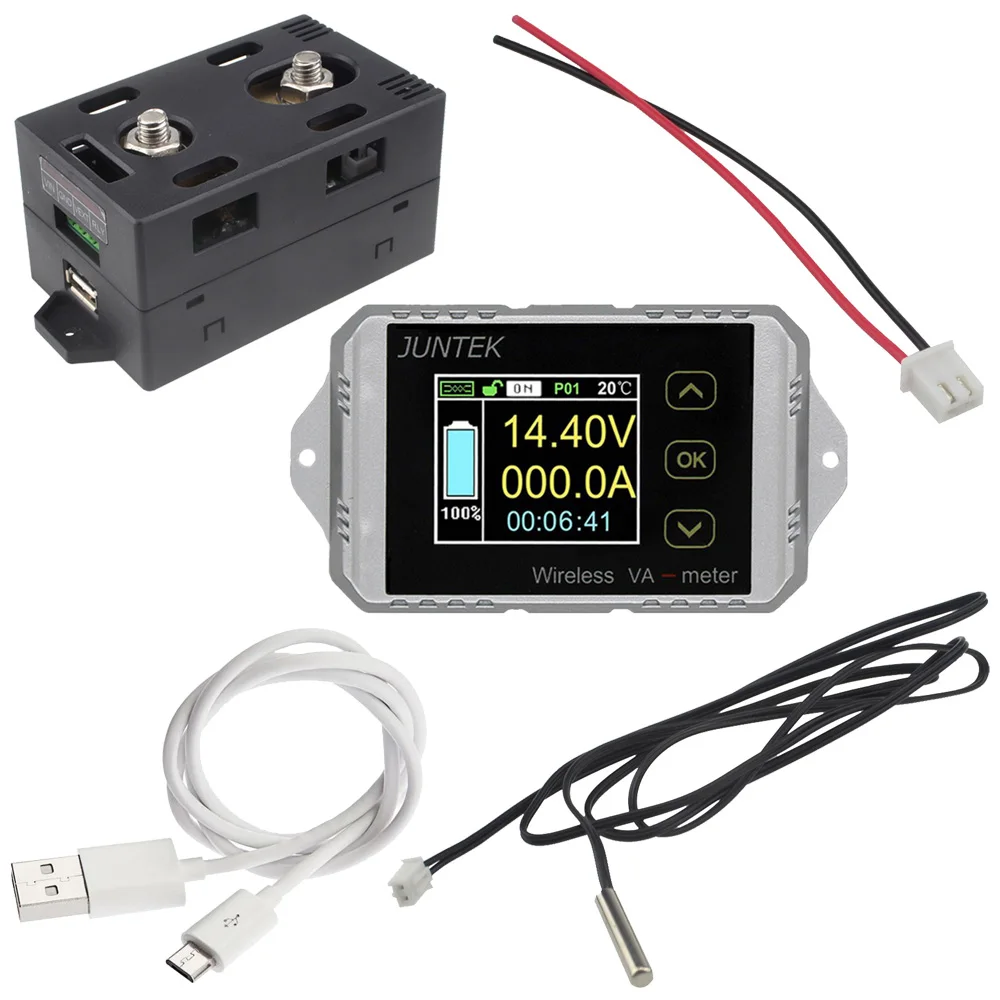

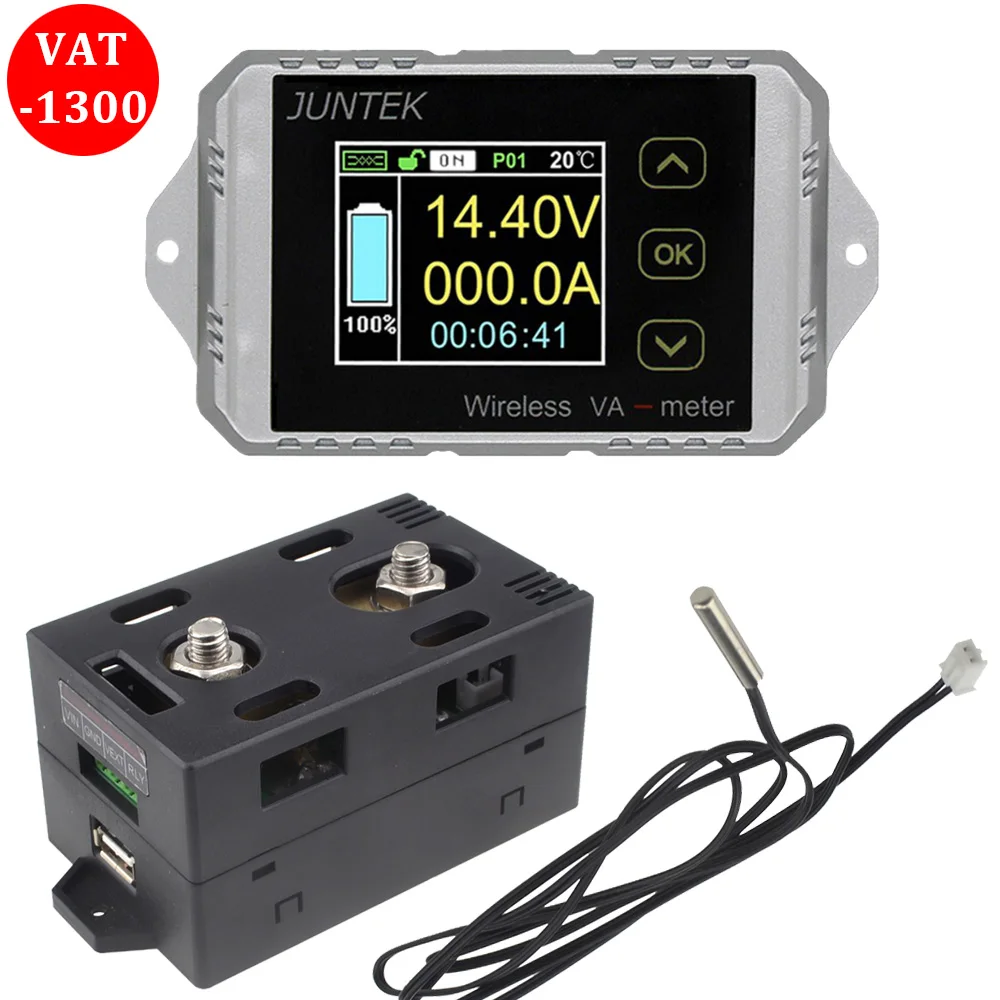

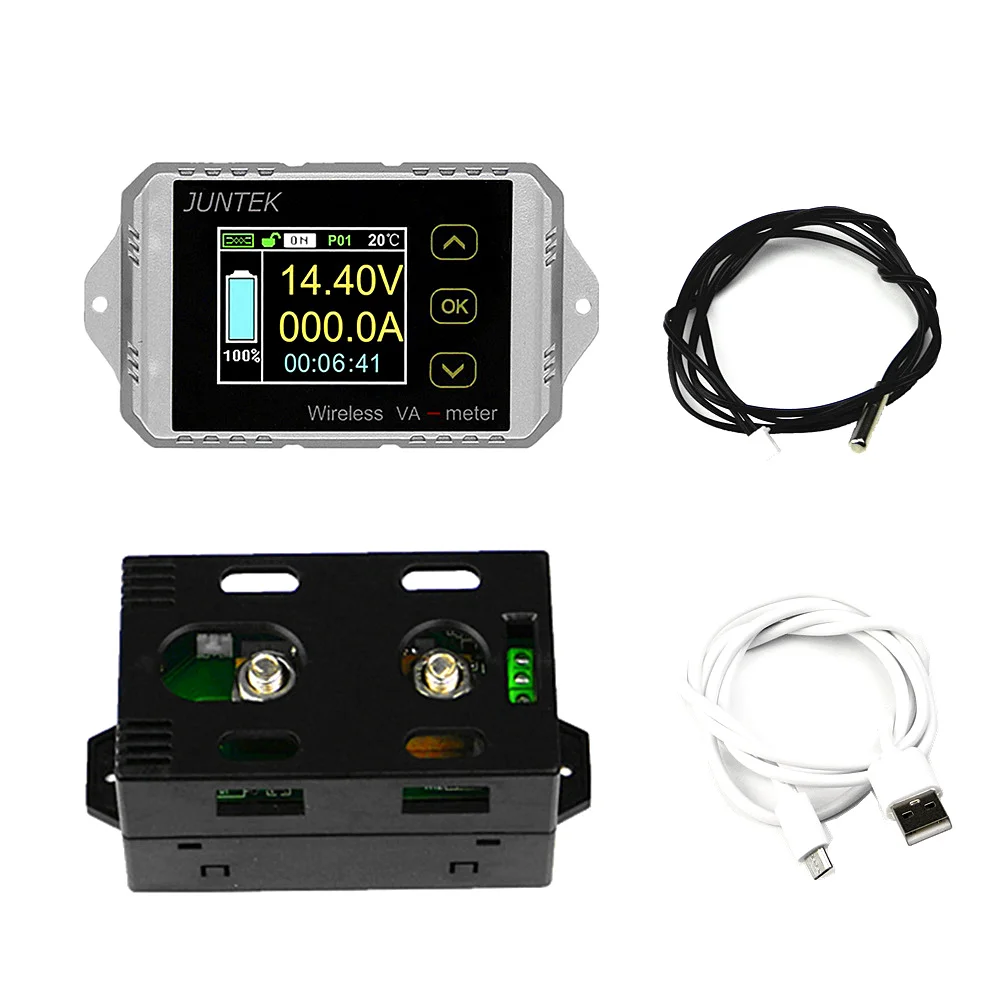

Без НДС Серии А может измерять напряжение постоянного тока, силу тока, мощность, мощность заряда и разряда, Ватт час, время, температурный цвет кулона метр; Метр делится на измерительный модуль и модуль дисплея, два модуля могут использовать USB-кабель для подключения передачи сигнала, Но и через встроенную беспроводную радиочастотную цепь для передачи сигналов; Аксессуары включают USB Дата-кабель и датчик температуры; Модуль измерения может определять прямой и обратный ток в обоих направлениях, без изменения проводки можно достичь на мониторинге заряда и разрядки аккумулятора; Очень подходит для солнечной энергии, ветровой энергии, использования аккумулятора электромобиля.

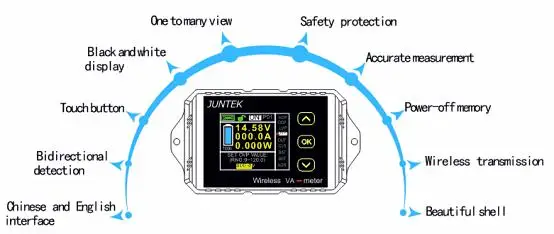

Особенность:

Инструмент разделен на две части, включая модуль дисплея и модуль измерения, интерфейс дисплея как на китайском, так и на английском языке, который можно установить в настройках языка.

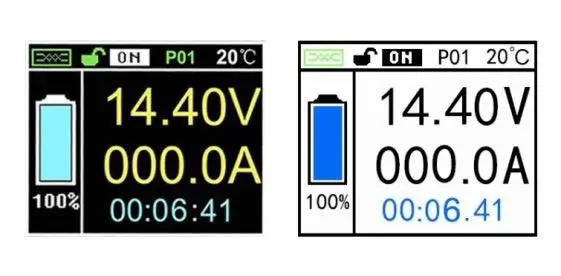

Основные параметры, такие как напряжение и ток, отображаются в большом шрифтовом интерфейсе для удобного наблюдения. Через несколько секунд основной интерфейс автоматически переключится на интерфейс большого шрифта, и время можно установить в настройках системы. Обратный интерфейс дисплея легко наблюдать светильник, пожалуйста, прочитайте «инструкцию по эксплуатации» для получения подробной информации.

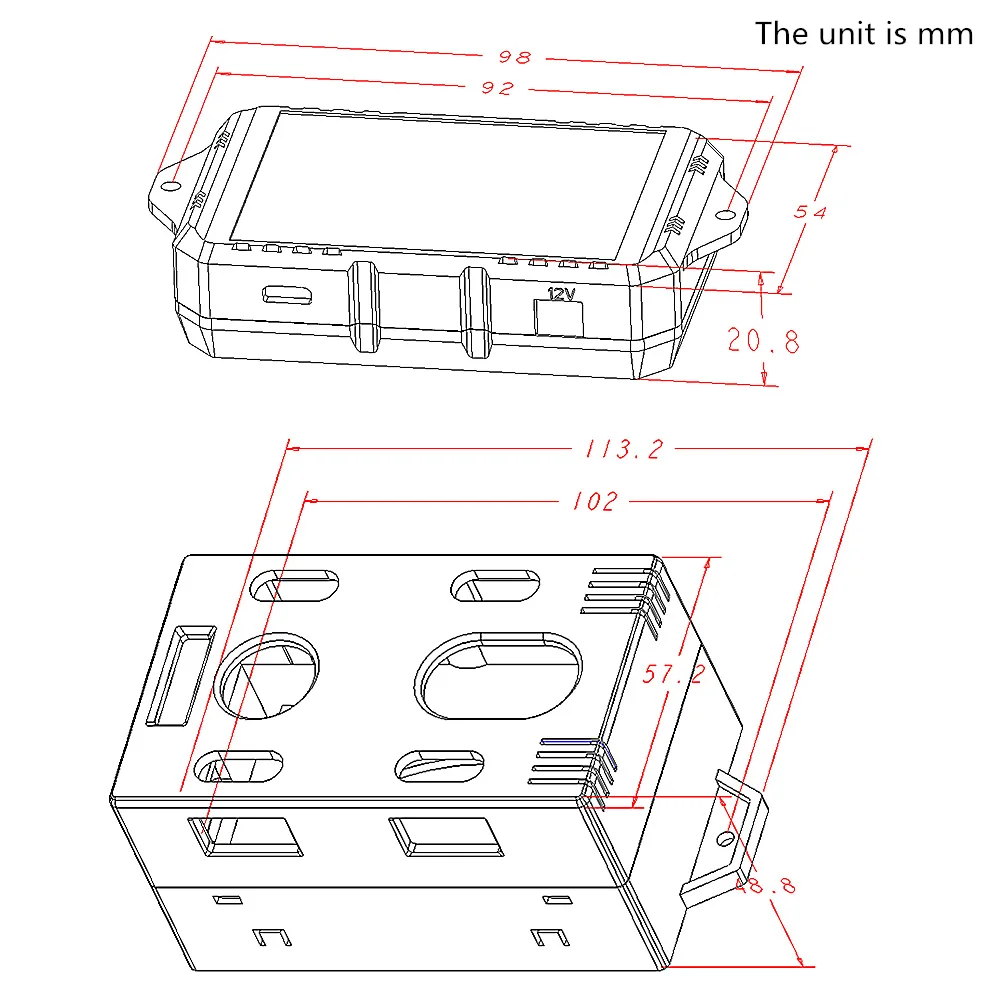

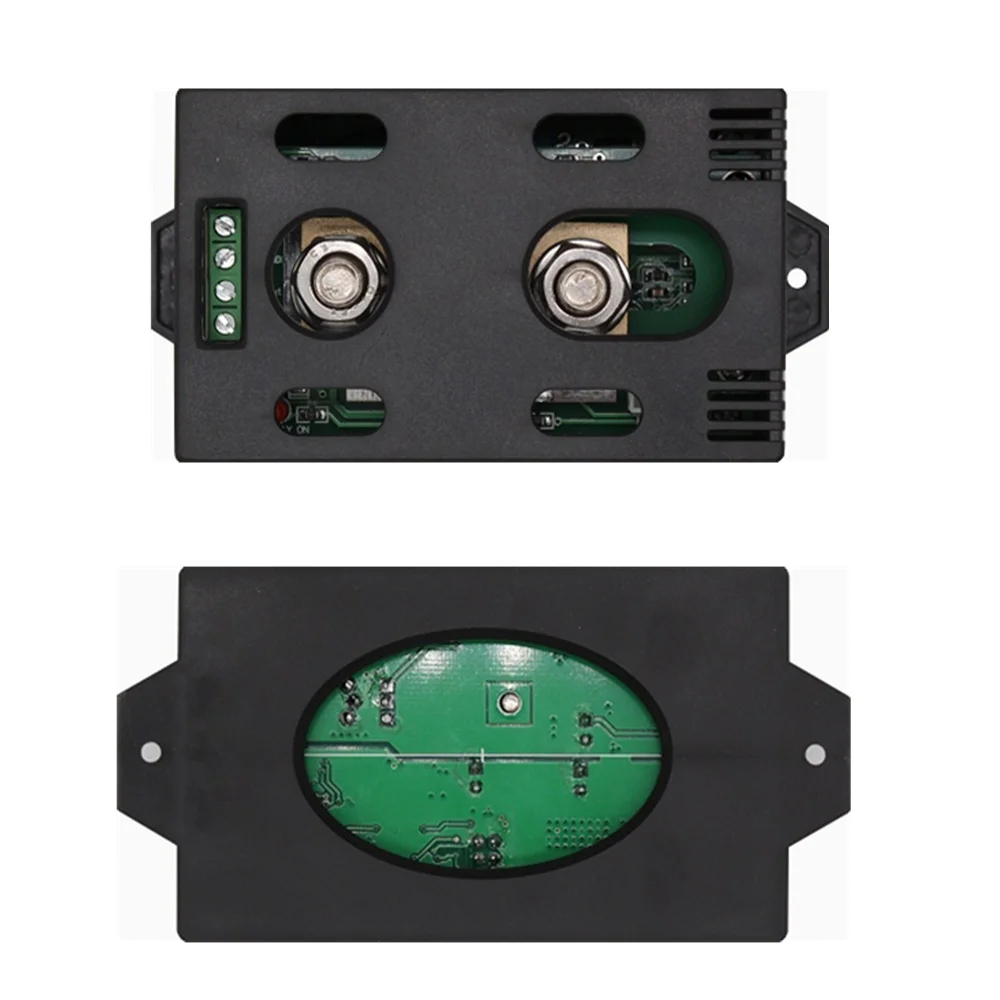

Модуль отображения серии НДС и размер измерительного модуля (в мм)

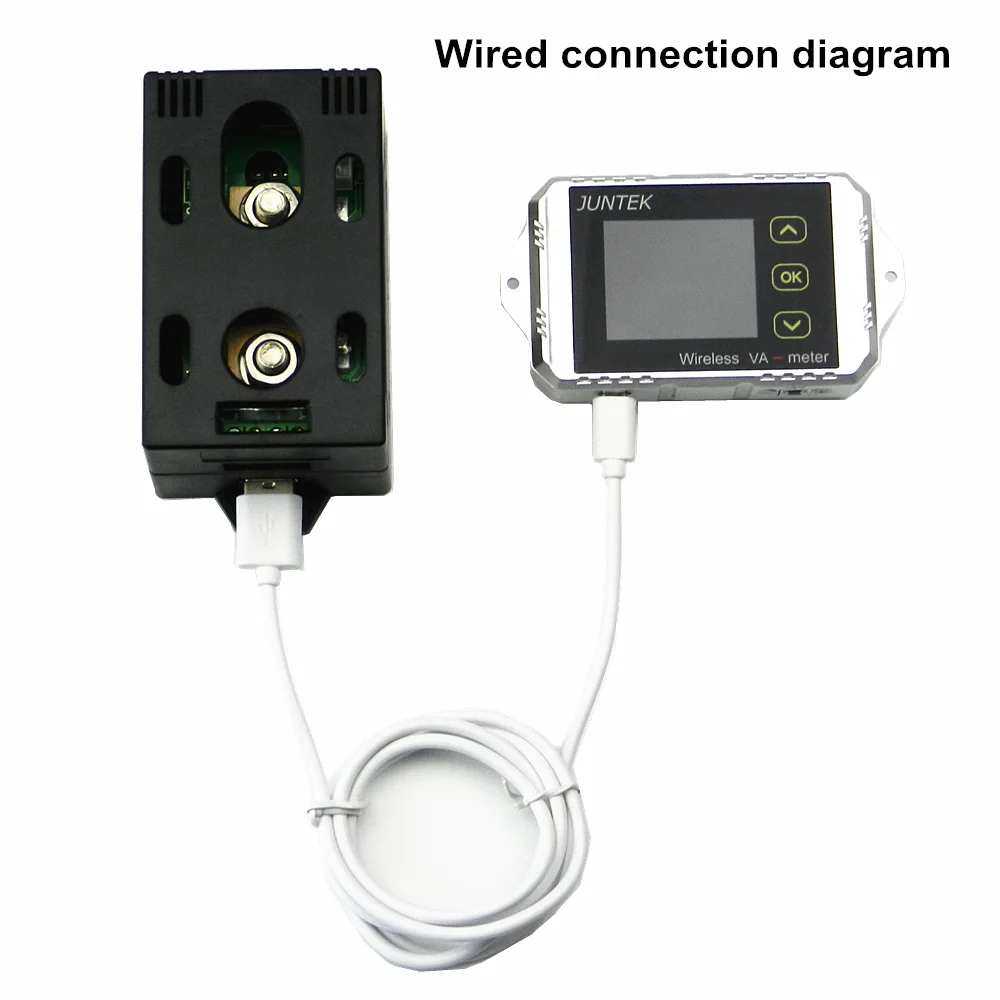

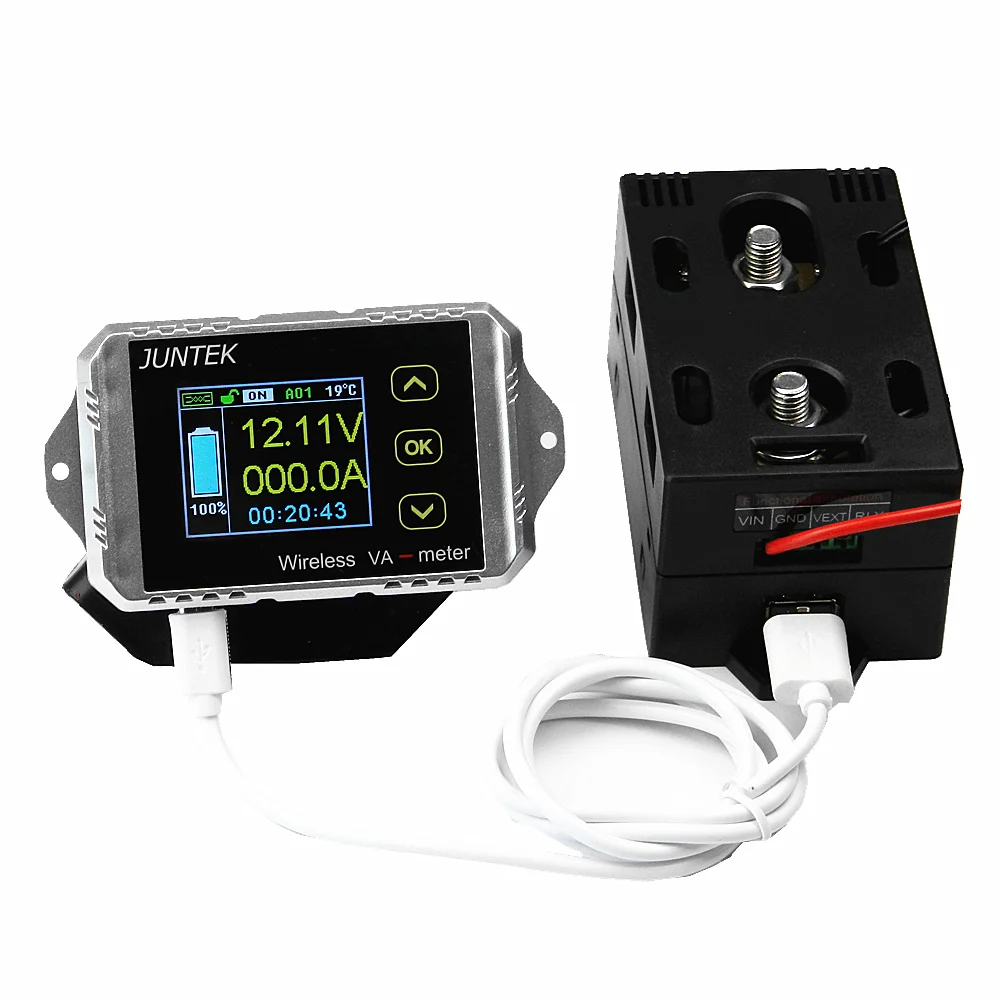

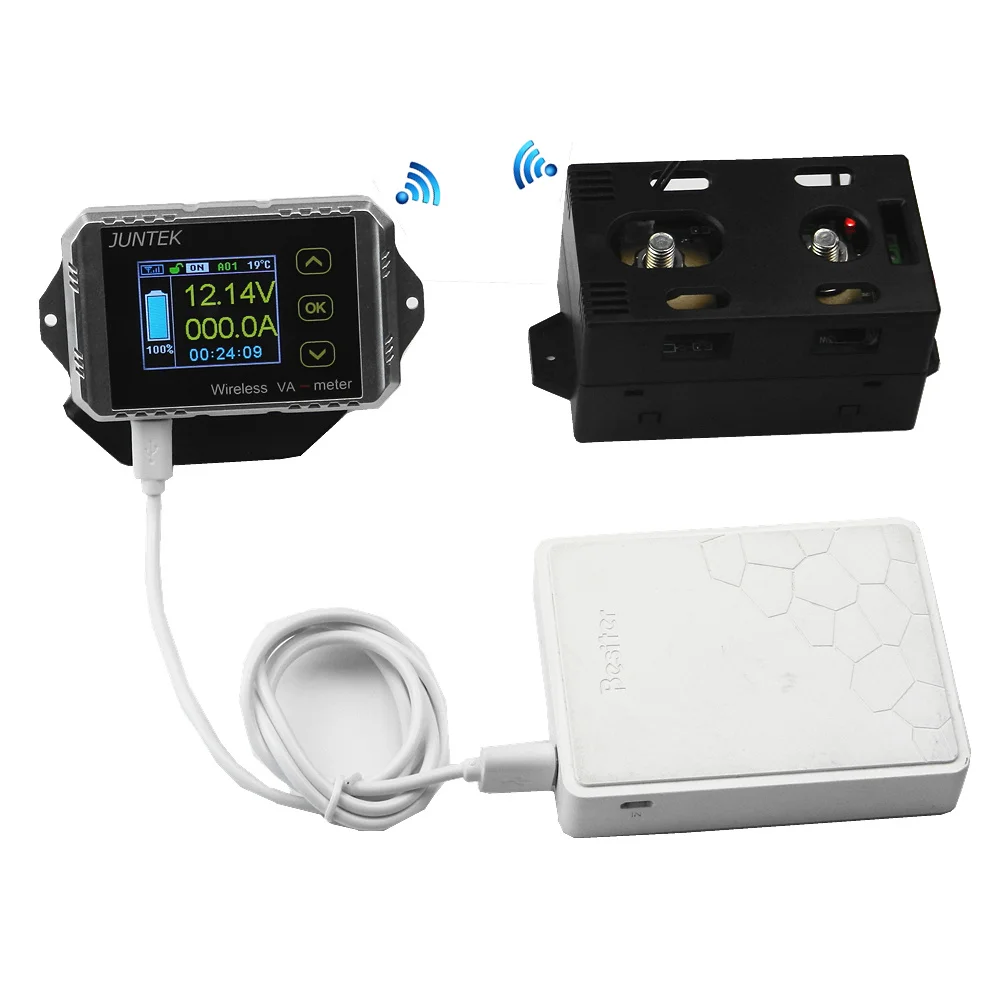

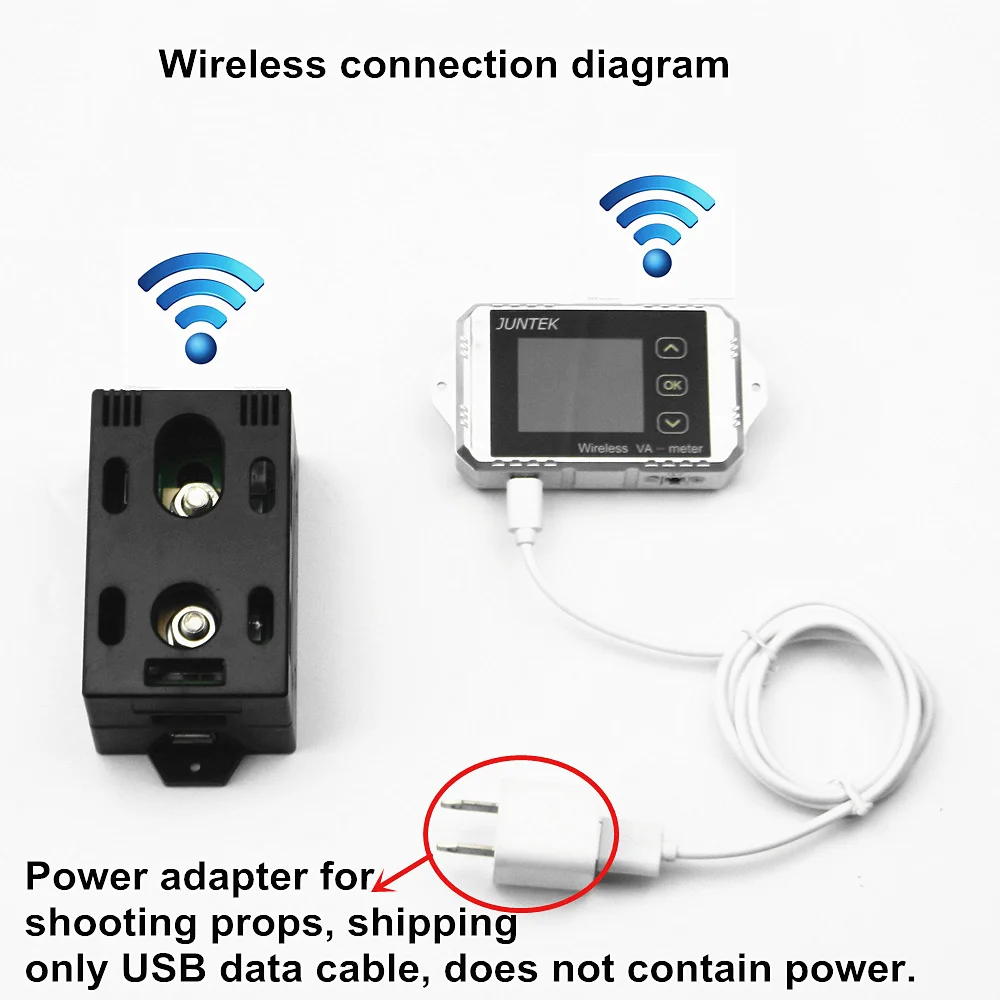

Инструментом может быть "проводная связь" и "Беспроводная связь"

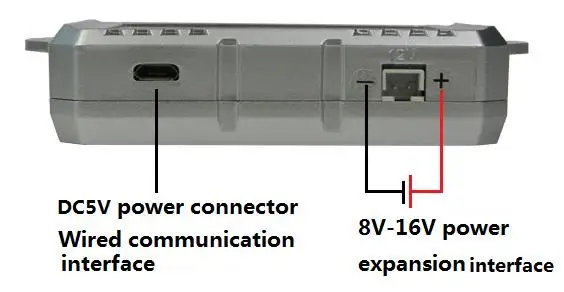

1. Схема электропроводки дисплея источника питания выглядит следующим образом:

Когда Плата дисплея питается отдельно, существует два интерфейса питания, которые являются интерфейсом питания USB 5 В и интерфейсом розетки 2P (8-16 в).

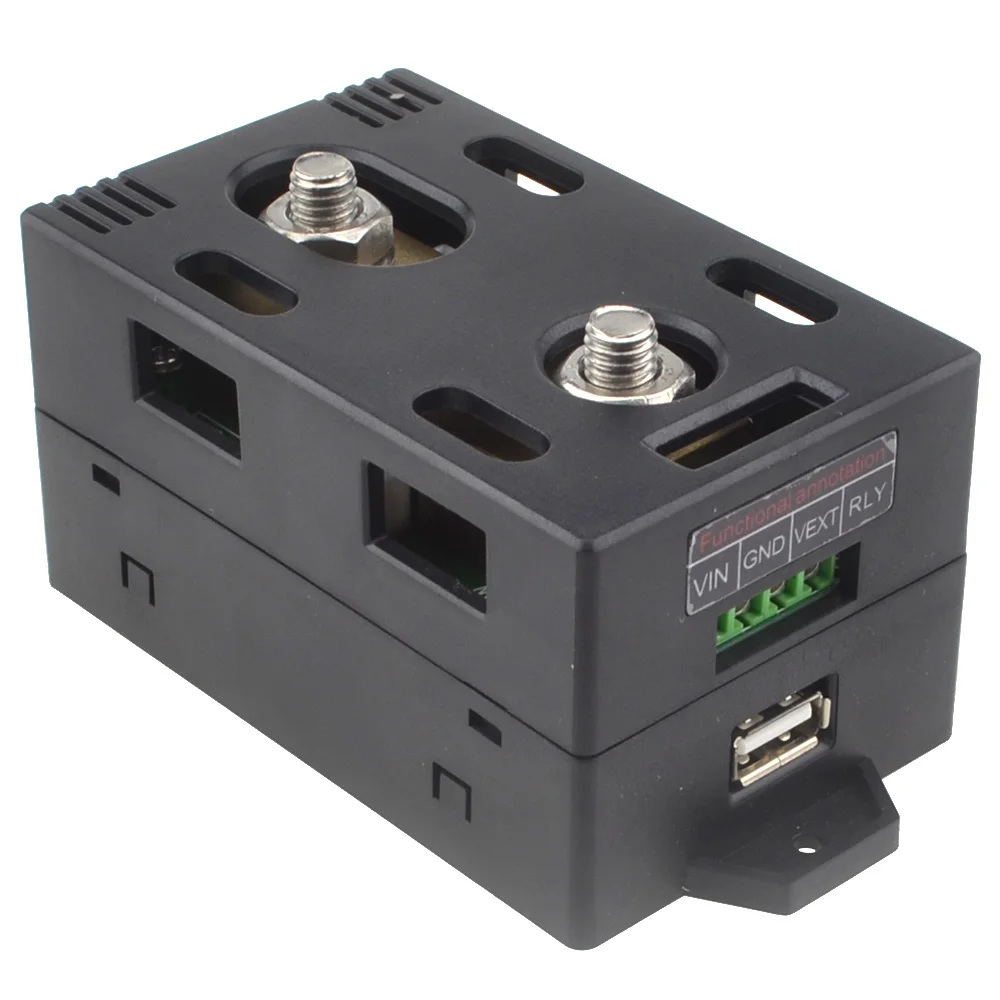

1. Схема проводки измерительного модуля выглядит следующим образом:

2,1, схема проводки VAT1030:

Метод проводки слева применим для измерения разряда аккумулятора и измерения цепи постоянного тока; Метод проводки справа применим только для измерения заряда аккумулятора.

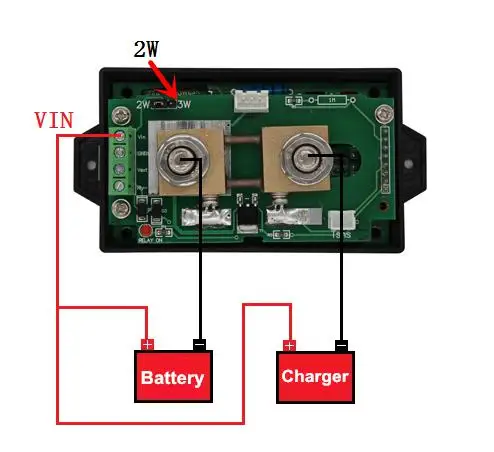

2,2, схема проводки VAT1050, VAT1100, VAT1200, VAT1300 измерение напряжения 10-100V:

Приведенная выше цифра относится к VAT1050, VAT1100, VAT1200, VAT1300 напряжение цепи измерения 10-100V; Внимание в это время внимание к колпачку перемычки для получения 2W, левый метод проводки подходит для измерения разряда аккумулятора и измерения цепи постоянного тока; Метод проводки справа подходит только для зарядки аккумулятора.

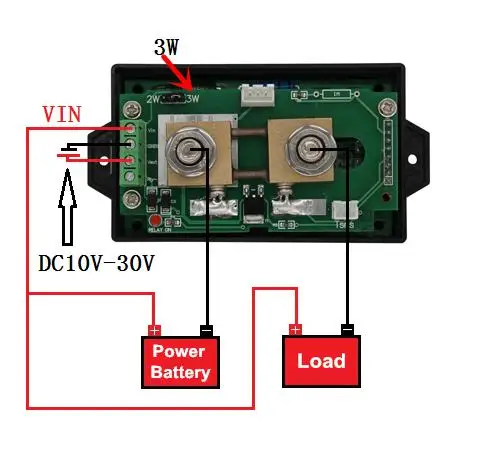

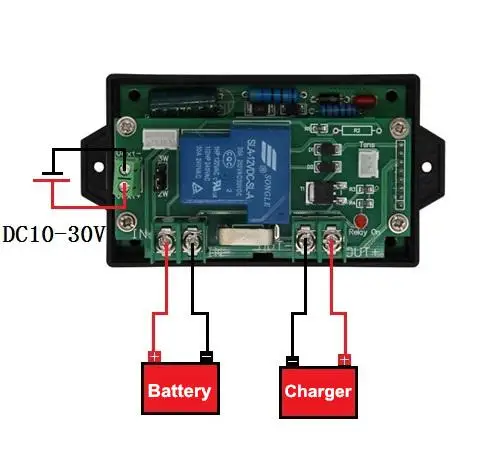

2,3, VAT4300 измерение напряжения 0-400 В и VAT1050, VAT1100, VAT1200, VAT1300 измерение напряжения 0-100 в схема подключения:

Рисунок выше относится к батареям или цепям, где VAT4300 измеряет 0-400V и VAT1050, VAT1100, VAT1200, и VAT1300 до 0-100V; В это время, обратите внимание, что колпачок перемычки должен быть подключен к 3 Вт и должен использоваться 10-30 в. Напряжение постоянного тока подает питание к измерительному модулю; Метод проводки слева подходит для измерения разряда батареи и измерения цепи постоянного тока; метод проводки справа подходит только для измерения заряда аккумулятора.

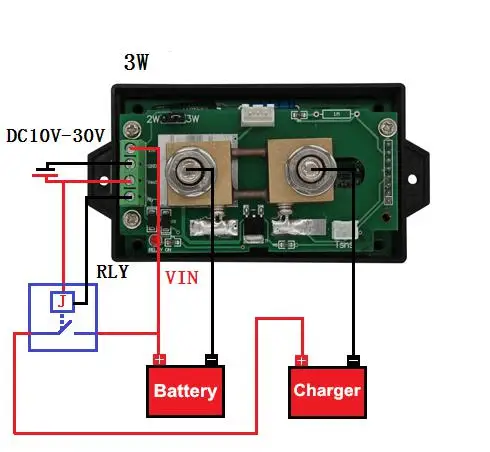

2,4, VAT1050, VAT1100, VAT1200, VAT1300 и VAT4300 схема внешней проводки реле;

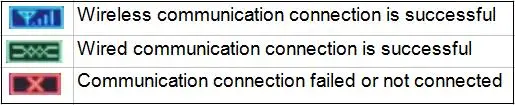

Перед эксплуатацией, пожалуйста, внимательно проверьте правильность проводки, состояние подключения отображается в верхней части экрана.

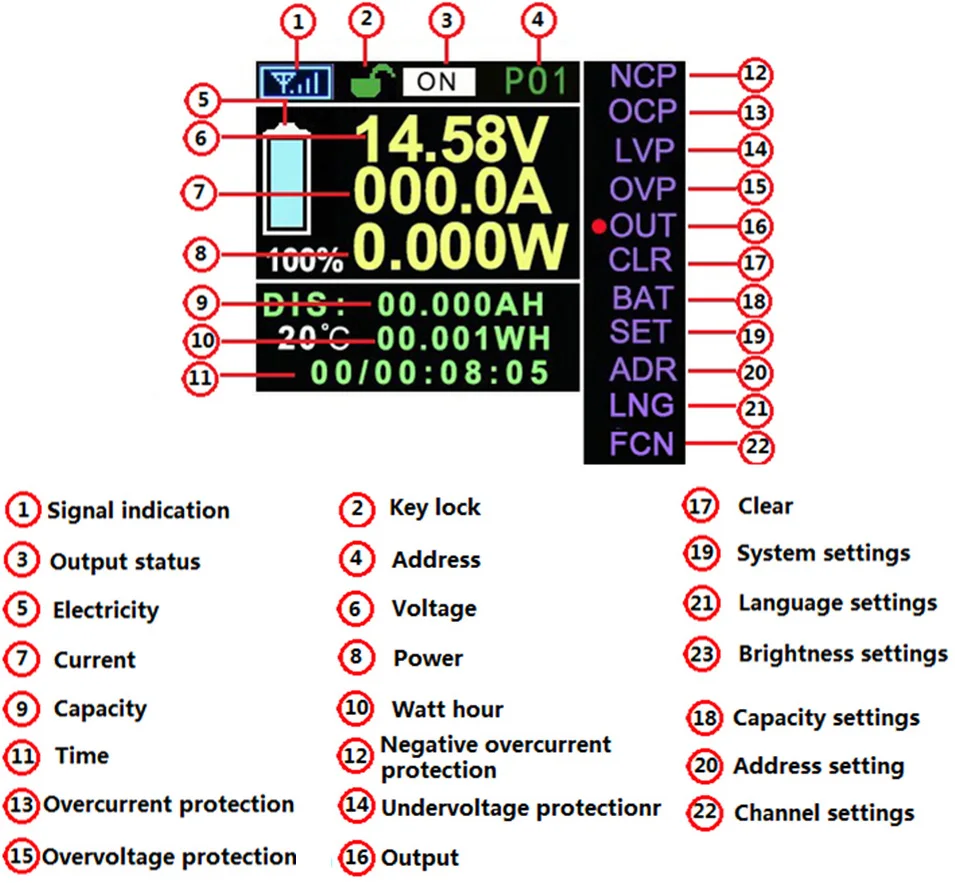

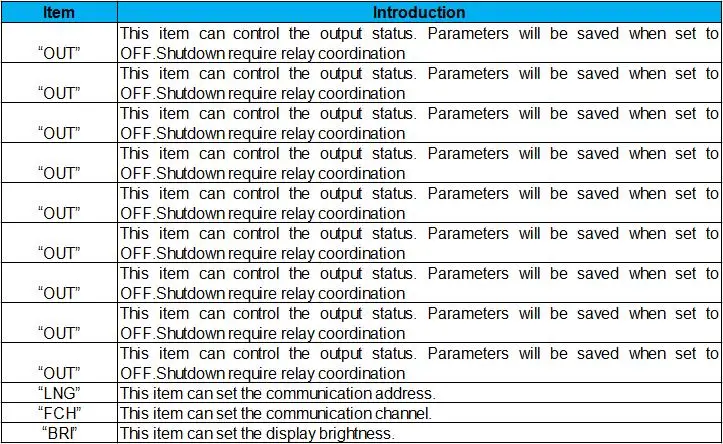

Инструкции по эксплуатации

Примечание: Оставьте курсор в положении "АДГ" и удерживайте клавишу "вниз" в течение 3 секунд, чтобы перейти на опцию "СПГ".

Глава ⏰ послепродажное обслуживание
