Высокоскоростной модуль AD и DA 8 бит для макетной платы FPGA 125MSPS DA модуль 32M AD Модуль

Посылка включает в себя:

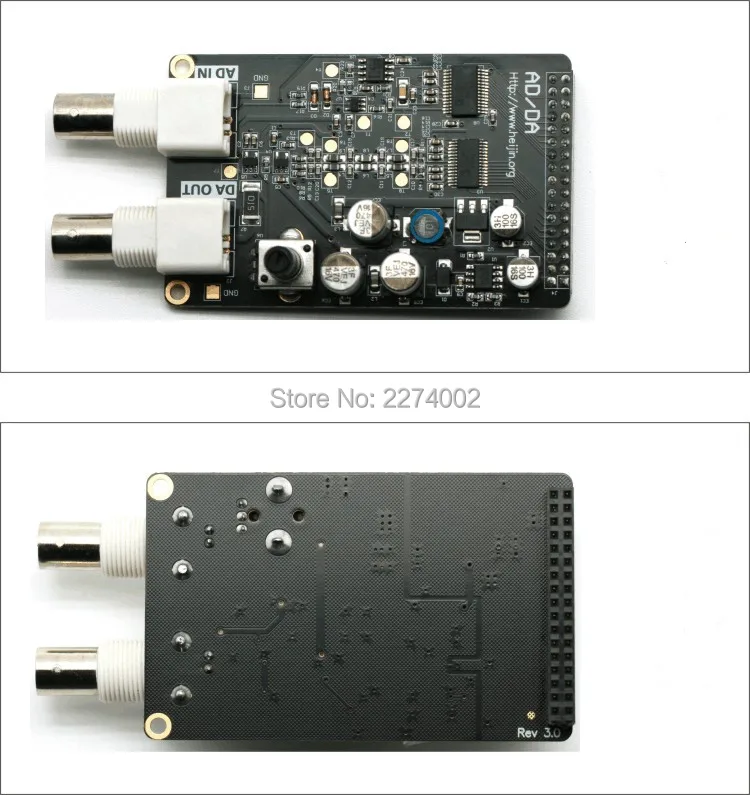

1 * высокоскоростной AD/DA модуль

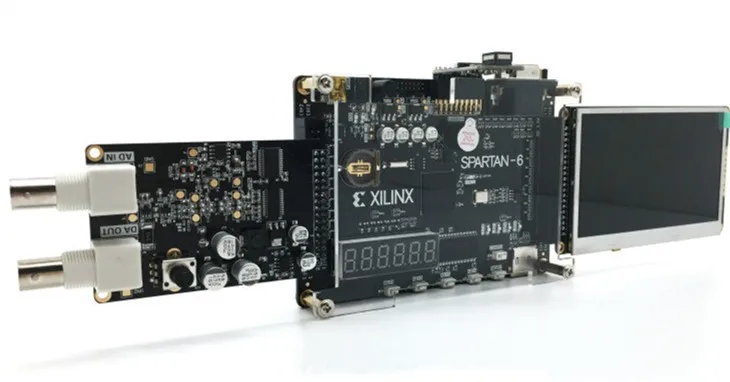

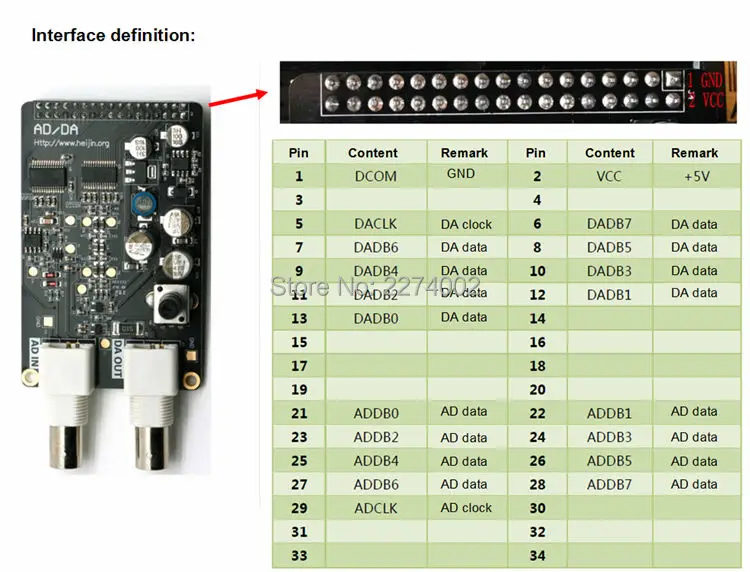

Стандартный интерфейс разработанной платы, может быть вставлен в нашу плату разработки FPGA:

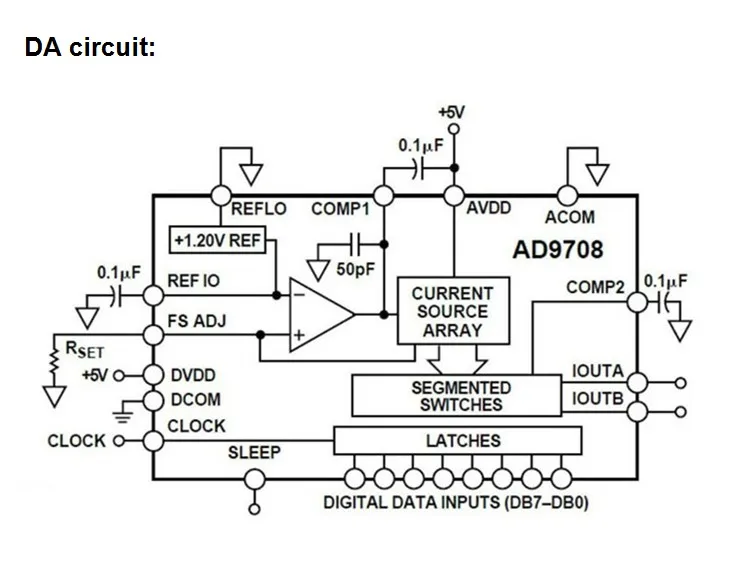

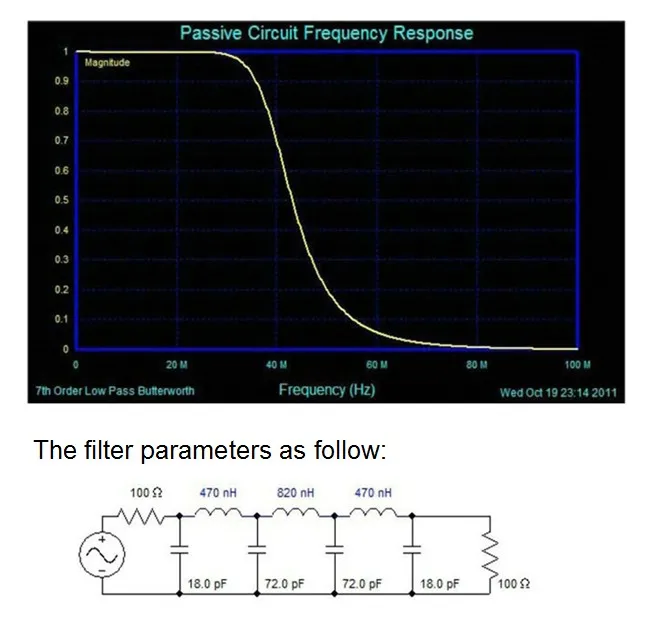

После выхода чипа AD9708 схема соединена с фильтром Butterworth low pass с пропускной способностью 40 МГц.

Частотная характеристика показана на рисунке ниже:

После фильтра мы использовали 2 высокопроизводительных чипа AD8506, пропускная способность 145 мГц, для достижения функции регулировки амплитуды, максимальной производительности цепи.

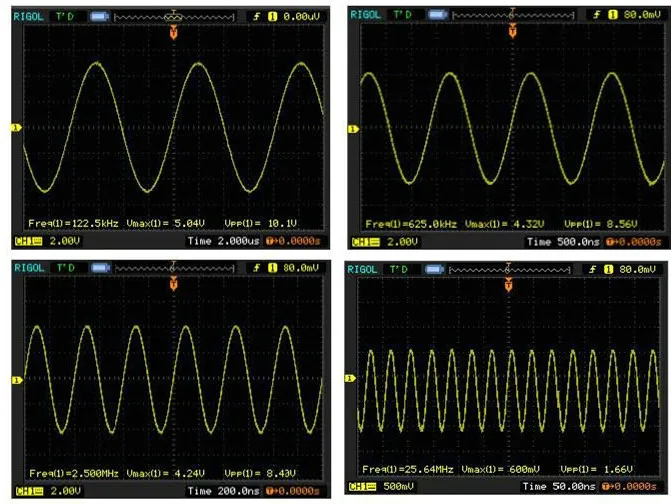

Конечный Выходной диапазон-5 В ~ 5 В (10Vpp)

Посылка включает в себя:

1 * высокоскоростной AD/DA модуль
