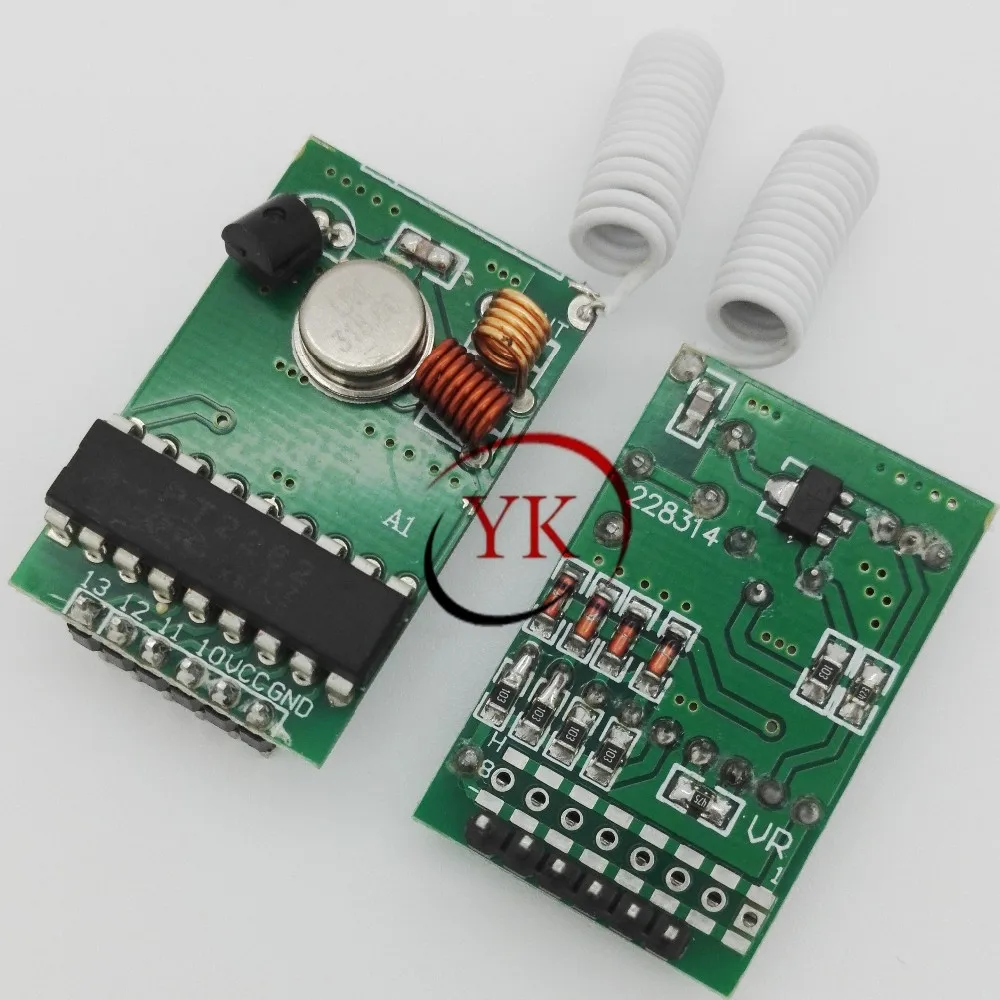

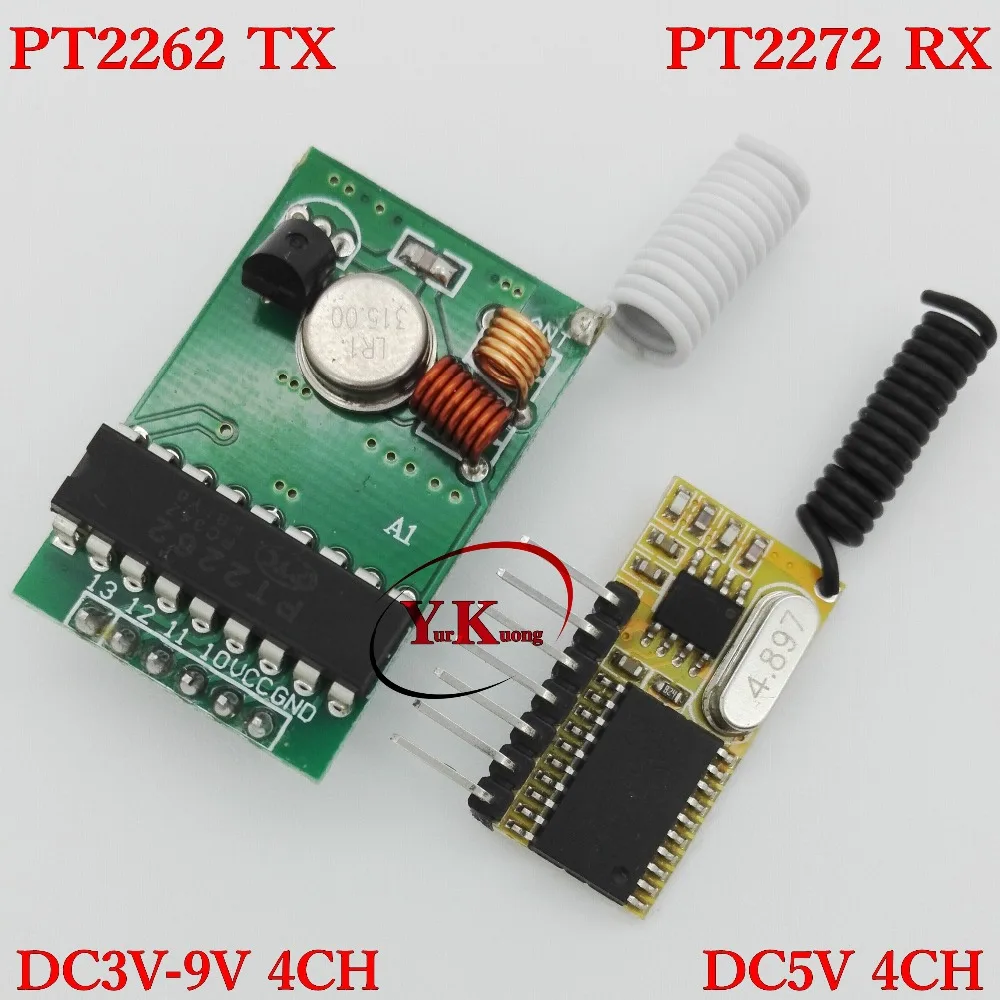

PT2262 дистанционный передатчик PT2272, приемник, ресивер, 4CH TX DC5V 4CH, декодирование RX PCB TTL RF модуль 315 МГц, мгновенный Супергетеродин

                                                         315 МГц мгновенный

4 CH и видеоминитрансмиттер

Беспроводной Пульт ДУ и приемник, чтобы сделать идеальный набор управления для электроприборов дома или в другом месте. Компактный передатчик и приемник, идеально подходит для многоцелевого приема данных и контроля сигнала. Этот беспроводной пульт дистанционного управления и модуль приемника обладают высокой чувствительностью и низким энергопотреблением, идеально подходят для вашего удобного управления.

Рабочее напряжение: 3-9 В постоянного тока

(Мы предлагаем не нажимать, лучше не передавать непрерывно, если вам нужно непрерывно передавать в течение 3 секунд, лучше использовать напряжение менее 9 В. Или он будет гореть)

Рабочий ток: 0-15ma

Колебание режим: пила

Режим модуляции: ASK

Мощность передачи: 15 дБм 32 МВт

Кодирования IC: PT2262

Частота: 315/433 МГц произвольный

4 CH передачи сигнала

Размер: 36*23*6 мм

Шок резистор значение: 4,7 м

(Если ваш Приемник имеет фиксированный код, его шокирующее значение резистора должно быть 820k.)

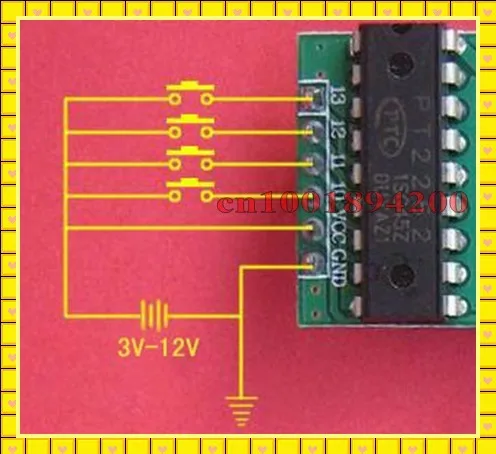

Pin нет.ИменнойИнструкция1GNDВход-2VCCВход +310NO.1 кнопка411NO.2 кнопка512NO.3 кнопка613NO.4 кнопка

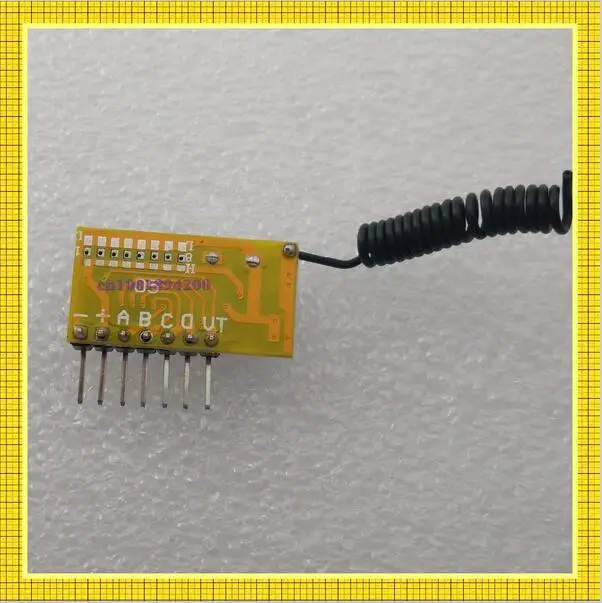

Мини размер супер-гетеродинный декодирование 4CH модуль приемника

Рабочая Напряжение: DC5V

Размер: 27*14*6 мм

Рабочая частота: 315 МГц

Рабочая сила тока: ≤ 3mA (5,0 в переменного тока)

Режим модуляции: ASK

Чувствительность: -107dBm (50Ω)

Удаленное расстояние: 20-200 метров (открытое пространство)

Выходные данные: 4-канальный высокоуровневый сигнал TTL

Тип кодирования: фиксированный код PT2272

Режим работы: Моментальное

Pin No. Pin Name инструкция

1 Вт ---------- индикация выходного статуса

2 D ------------ выход данных

3 C ------------ выход данных

4 B ------------- выход данных

5 A -------------- выход данных

6 + ------------- мощность + DC5V

7 - ------------- мощность-DC5V









Мгновенный ------------ нажмите кнопку передатчика A, реле приемника A Включено, отпустите кнопку A; Реле приемника A выключено, то же, что и B/C/D.
