Последнее обновление: 01.04.2022
Диапазон отображения температуры: 40-99.9C
Всегда Гарантия качества и конкурентоспособные цены!
Описание товара
1) Не ставьте глаза перед насадкой в любое время.
2) поместите ножной переключатель в скрытое место, когда оператор оставит машину на длительные минуты.
3) Некоторые наружные металлические детали (например, насадка, восковая емкость, крышка) могут стать очень горячими, избегать ожогов на коже.
4) Поверните давление воздуха на Ручка регулятора до нуля, когда оператор станка в течение длительных минут.
5) Закрепите машинку на устойчивой скамейке и еде.
6) Номинальный предохранитель должен быть установлен в soclcet, чтобы предотвратить повреждение машины при неожиданном коротком замыкании.
7) во время очистки или технического обслуживания не протирайте поверхность предупреждающих этикеток, прикрепленных к поверхности машины.
8) машина может использоваться в среде, не содержащей конденсат росы, с диапазоном перегрева от 0 до 40 градусов Цельсия и влажности менее 90% в F.
9) машина используется в стабильном переменном токе 220 В ± 10% и 50 Гц, однофазный.
10) не используйте аппарат в месте, где генерируется пыль или вредный газ.
Основные параметры:
Источник питания: AC 220v 50HZ/60Hz однофазный
Потребляемая мощность: 400 Вт
Емкость воска: около 3 кг
Точность температуры: ± 0,2
Подача давления воздуха: 4-7 кг/см
Диапазон давления: 0-2 кг/см
Диапазон отображения температуры: 40-90C
Диапазоны регулировки температуры: 40-90C
Диапазон времени установки для вакуума: 0-24,9 секунды
Диапазон таймера: 0-99,9 часа
Вес брутто: около 36 кг
Размеры: 450л × 310 Ш × 450 в (мм)

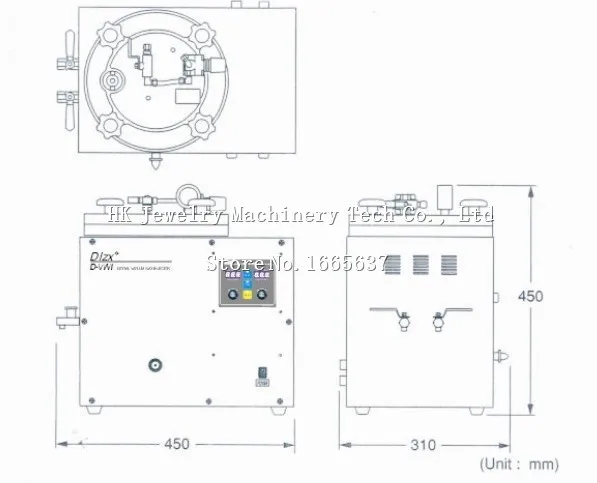

2. Габаритные размеры машины
3. Транспортировка
Когда вы занимаетесь спортом, положите материал подушки, предоставленный посылка
Используйте двойную картонную коробку.
Не дергайте вверх дном.
Удерживайте нижнюю посылка обеими руками.
Не подвергать упаковку воздействию воды.
Не дают вибрации.
4. Номенклатура

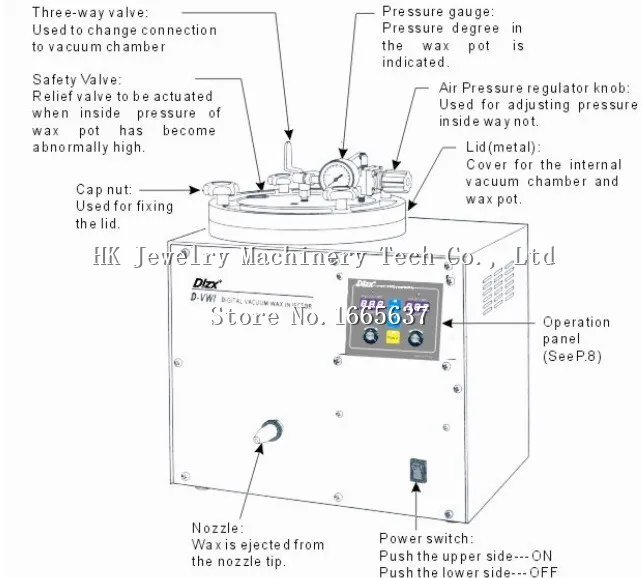

4-1. Вид спереди

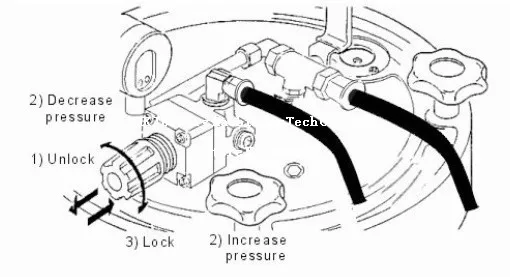

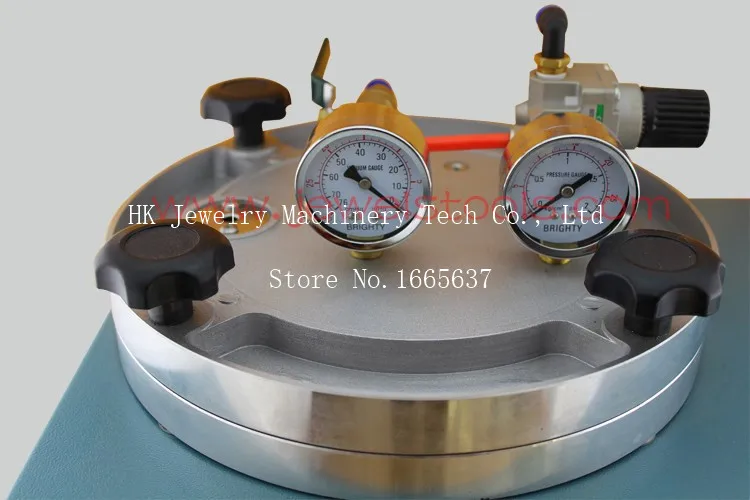

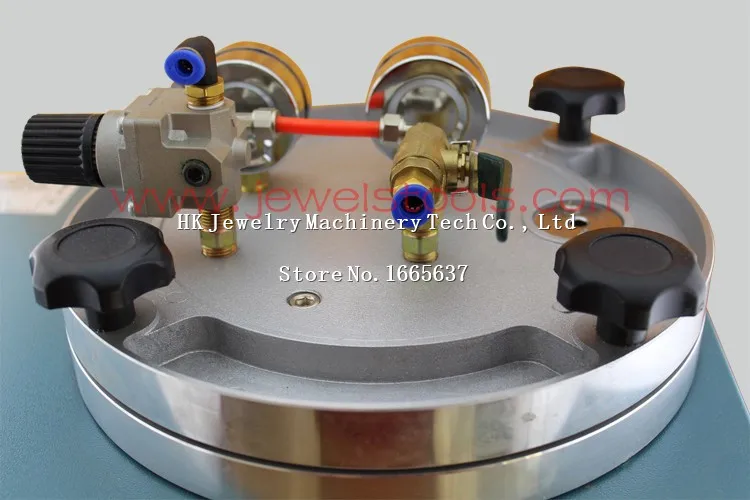

5. Регулировка давления воздуха
Поверните давление воздуха на Ручка регулятора, чтобы изменить давление воздуха.
1) сначала потяните за ручку
2) Sencond поворачивает его вокруг собственной оси.
3) После зашивания Отодвиньте ручку назад, чтобы ручка была зафиксирована и заданное значение сохранилось во время работы.
Внимание!
1. Обязательно медленно поверните конб.
2. Предохранительный клапан устанавливается на заводе на прибл. 0,35 МПа (+/-0,02).
Позаботьтесь о том, чтобы в предохранительный клапан не попали любые материалы foreion, такие sa wax.
2. Представление
2-1. Идентификация данных машины

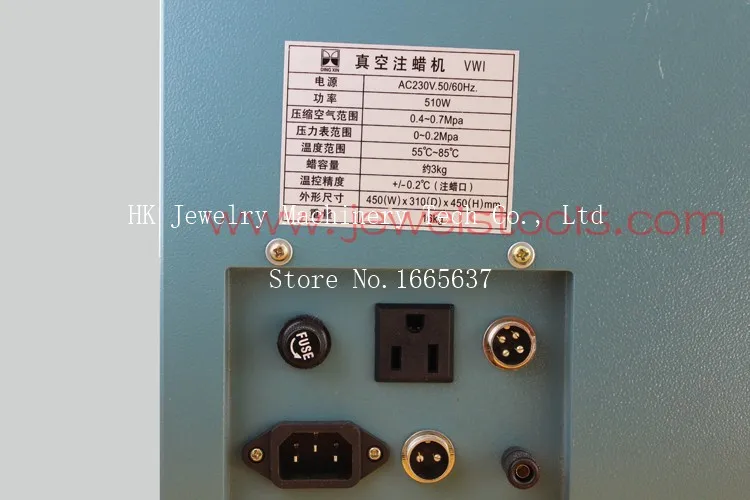

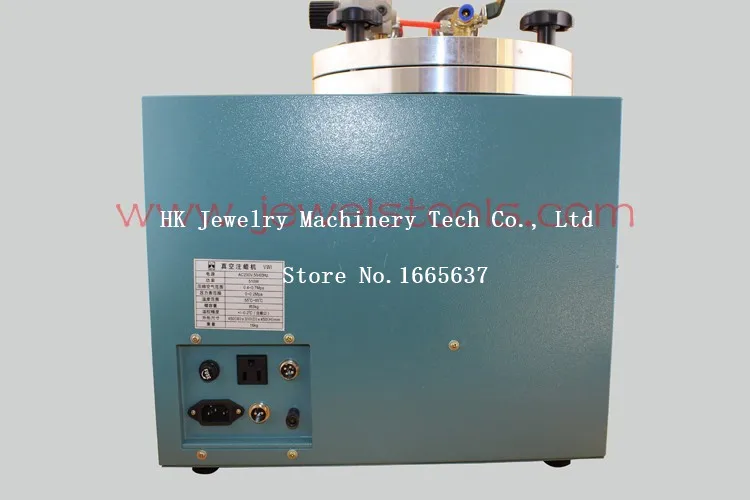

Машина определяется по данным, указанным на табличке, прикрепленной к задней панели
2-2. Условия использования
1. Машина может использоваться в условиях конденсата росы с диапазоном температур от 0 до 40 градусов Цельсия и влажностью менее 90% RF.
2. Подключите машинку к источнику питания диапазона переменного тока 115V +/-10% или 230V +/-10%. И только 50 Гц/60 Гц. Когда источник питания находится вне диапазона, принимайте меры по нормализации, такие как трансформатор, автоматический регулятор напряжения или стабилизатор, чтобы источник питания для машины был сохранен в вышеупомянутом диапазоне.
3. Не используйте аппарат в месте, где генерируется пыль или вредный газ.
4. Этот цифровой вакуумный восковой инжектор D-VWI может использоваться в сочетании с автоматическим зажимом Ding Xing asvedly Auto Clanp AACII (опция). См. Инструкцию к руководству, предоставленную в комплекте с процедурой подключения AACII.
(Этот цифровой вакуумный инжектор для воска D-VWI не может использоваться в комбинации с автоматическим зажимом Ding Xin advan ced AAC I (опция).)
2-3. Основные характеристики машины
1. Кулак, внутри резиновой формы сваривается и вводится воск secod для заполнения вакуумной полости резиновой формы, там восковые шаблоны могут быть получены с высокой точностью по образцу мастера.
2. Нагреватель воскового горшка и нагреватель насадки самостоятельно управляется, благодаря чему получается оптимальная температура впрыска.

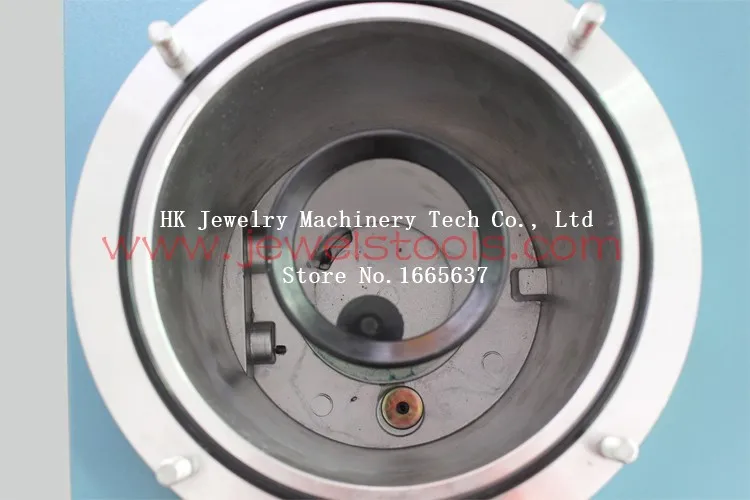

3. Концентрическая Двойная цилиндрическая конструкция, состоящая из внутренней вакуумной камеры и внешней восковой камеры, уменьшает размер аппарата, что позволяет широкий выбор места хранения.
4-5. Соединительный вакуумный насос
Подключите машинку к вакуумному насосу с минимальной скоростью накачивания 20 литров/мин.
[Примечание] при подключении Соблюдайте инструкции вакуумного насоса.

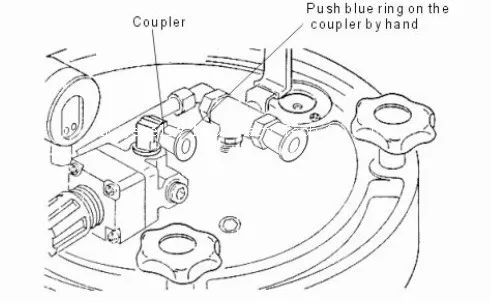

1) синее кольцо сцепления с ручным нажатием
2) Вставьте трубку в соединитель трехходового клапана.
3) ослабьте руку от соединителя. Трубка будет зажата соединителем.
4) Если трубка снята вручную, нажмите на синее кольцо сцепки и потяните за трубку.
4-6. Подключение усовершенствованного автоматического зажима (опция)
Машинку можно использовать в комбинации с автозажимом Ding Xin Advanced AAC II (опция). Смотрите инструкцию по эксплуатации в комплекте с AACII

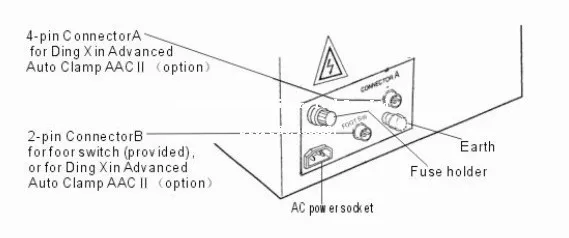

4-7. Соединительный ножной переключатель
Предусмотренный ножной выключатель может быть подключен к машине.
1) Подключите коннектор ножного выключателя к 2-х контактному коннектору Бон настоящей панели машинки.
2) затяните фиксационное кольцо коннектора ножного переключателя по часовой стрелке.

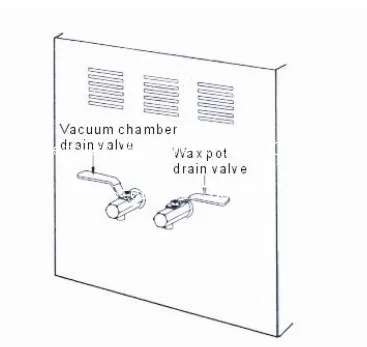

3-3. Левая боковая панель

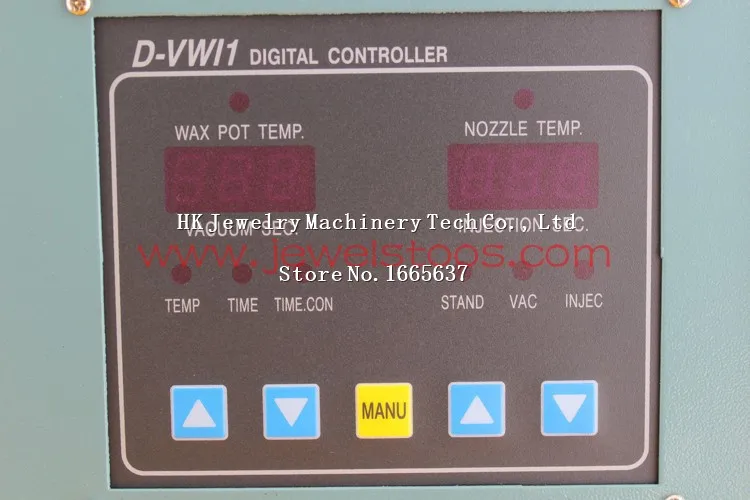

3-4. Панель управления
4-5.коннекционный воздушный компрессор
Подключите машинку к насосу avacuum с минимальной скоростью накачивания 20 литров/мин.

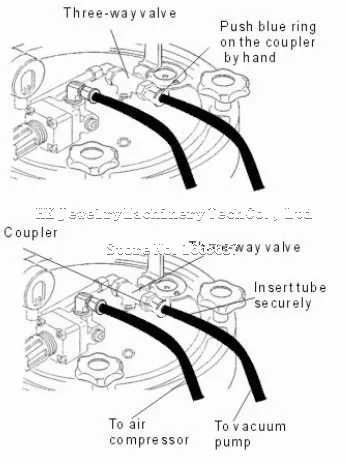

1) Нажимаем рукой синее кольцо сцепки см. Рисунок.
2) Вставьте трубку (* 8 мм ПВХ) в порт соединителя.
3) ослабьте руку от соединителя, трубка будет зажата соединителем.
4) Если трубку снять вручную, нажмите синее кольцо сцепки и потяните за трубку.
5) Подключение вакуумного насоса
Подключите машинку к вакуумному насосу с минимальной скоростью накачивания 20 литров/мин, при подключении Соблюдайте инструкции вакуумного насоса.
Для соединения трубчатого шланга, ручное нажимное синее кольцо сцепки.
Вставьте трубку (8 мм ПВХ) в пору муфты
Ослабьте соединение в форме руки.
6) Подключение AAC(coption): машина может использоваться bc в комбинации с “Ding xin” Brand Advanced Auto Clamp; См. Инструкцию по эксплуатации, предоставленную AAC о процедуре подключения.
7) Соединительный ножной переключатель
Подключите коннектор ножного выключателя к 2-х контактному коннектору Бон настоящий машины.
Поверните фиксационное Кольцо разъема ножного переключателя часов kwise для затяжки.
5. Эксплуатация
1) восковое наполнение:
Поверните давление воздуха на Ручка регулятора, чтобы уменьшить давление воздуха, убедитесь, что давление соответствует значению «0».
Откройте четыре колпачковые гайки о крышку корпуса и поднимите крышку, чтобы снять.
Налейте отфильтрованный воск в емкость для воска
2) Регулировка давления воздуха:
Настройте давление воздуха на Ручка регулятора, чтобы изменить давление воздуха.
Потяните за конб.
Поверните на Ручка регулятора по часовой стрелке, увеличьте давление
Затем нажмите в ручку для блокировки
6. Настройка функциональной клавиши
Включите выключатель питания. Нагревательная лампа inditor (восковой горшок и насадка)-это линовка. Технологическое значение температуры воскового горшка отображается на экране lef t-side, технологическое значение температуры сопла отображается на правом окне дисплея. Индикаторная лампа для нагревательной насадки (восковой горшок) станет мигающей, затем tcmтемпературное значение нагревательной насадки (восковой горшок) приближение к установке значения температуры. Чтобы можно было начать инъекцию воска.
1) установка температуры
A) нажав (MAMU) кнопку, индикатор температуры (TEMP) будет мигать, в это время Отображение температуры воскового горшка (или сопла) на окне дисплея будет изменено значение реальной температуры на заданное значение температуры, температура будет установлена pressingorbuton. При каждом нажатии одной кнопки значение дисплея будет увеличиваться (уменьшаться).
B) при установке большого (маленького) значения значение дисплея будет быстро изменяться нажатием кнопки до 3 секунд.
C) после установки температуры в течение 6 секунд температура дисплея будет изменена с установленного значения на реальную.
2) установка времени
1) нажав (MAMU) кнопку, затем лампа времени мигает.
2) Отображение вакуумного времени (воскового горшка) отображения левой (правой) стороны изменится с реального времени на заданное значение, В это время кнопкой pressingorbutton левой (правой). Установка времени процедуры так же, как и установка температуры.
3) Инъекция воска LF ручная
Нажав на кнопку (MAMU), лампа температуры (времени) не горит и лампа времени светится, процедура впрыска воска может быть выбрана ножным переключателем, контролирующим в ручном режиме работы, время вакуума установлено, см. item6-2) Л. Время впрыска контролируется ножным переключателем. Повторное нажатие (MAMU) кнопки для возврата в режим автоматической работы.
4) Инъекция воска вручную
По этому предварительному плавлению. Воск в восковом горшке один раз нагревается до высокой температуры, чтобы весь воск был тщательно расплавлен, а затем температура понижается и стабилизируется до рабочей температуры.
Установка предварительной плавки воска
Одновременное нажатие клавиши левой и (MAMU) на режиме ожидания. На левое окно дисплея отображается предварительная температура плавления.
Время предварительного плавления отображается в правом окне дисплея.
Они будут изменены нажатием orkey левой (температуры) и orkey правой (времени).
Пример: когда левое окно дисплея (предварительная температура плавления) установлено на 90,0, а правое окно дисплея (предварительная температура плавления)-P02. Температура контролируется как на графике ниже.
