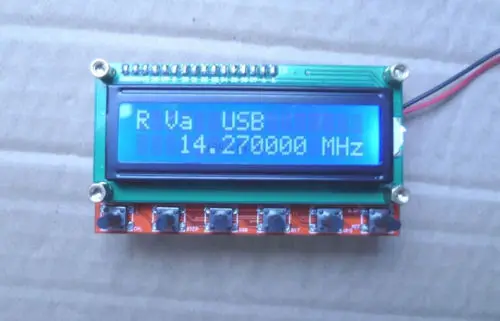

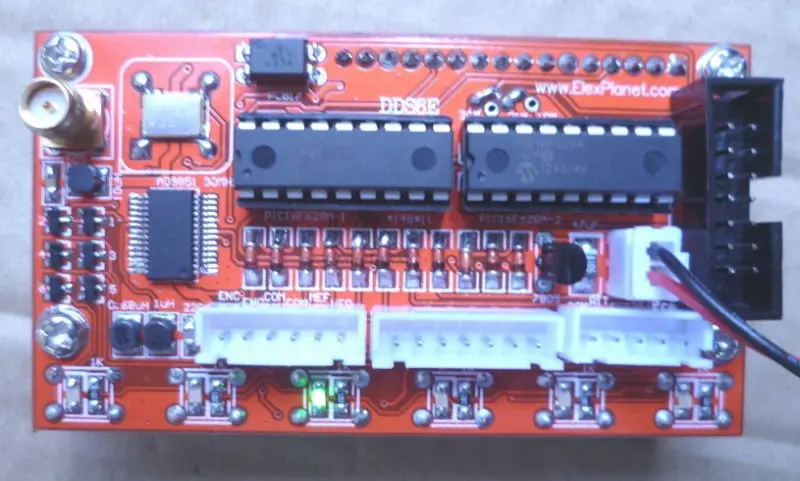

AD9850 модуль 6 полос 0 55 МГц DDS генератор сигналов Коротковолновая радиосвязь стандарта VFO SSB измеритель частоты

Старт

Конец







    Описание: Особенности: AD9850 0 ~ 55 МГц DDS генератор сигналов для HAM Радио VFO SSB RIT 6 полос



Описание:

Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.

Этот генератор имеет регулирование напряжения 78L05. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением.

Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву.

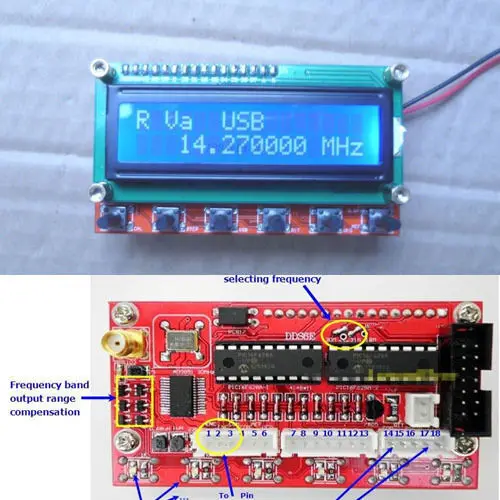

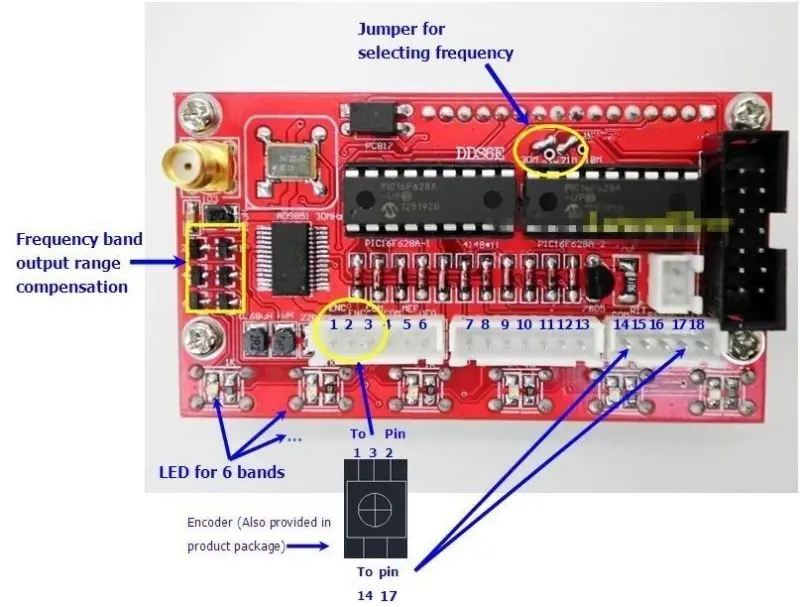

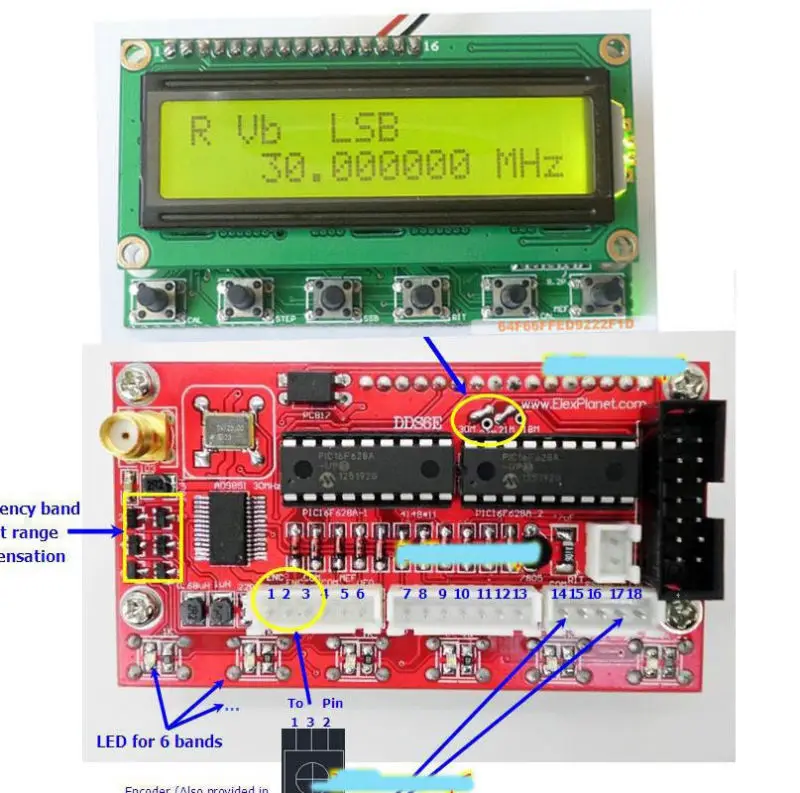

5p/6p Подключите к Кодировщику согласно фото. 7p среднего подключения к цифровому матричному входу. 14p (8V GND)-источник питания 8V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания.

1 ~ 6 соответствуют 6 диапазонам частот: (3,87 91418 или 2127 или 29)

ISB, USB, CW-это три варианта.

DT-сигнал от основной платы



Ключи и интерфейсы подключения:

ENC: кодировщик MEM: переключатель для режима памяти VFO: передача от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл... RIT: тонкая настройка для приема частоты Отдельно Кол-во: набор функций KB-1 и KB-2 имеют общий Общий контакт, но не GND.

Способ использования:

Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.

A: включить 6XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.

B: DDS-SYSTEM-CLK: настройка частоты работы чипа.Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. AD9851 набор на генератор 6-умножьте канал, AD9850 набор при фактическом выходОсциллирующий Инструмент. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.

C: минимальная рабочая частота MIN_RX_DDS_FREQSetting. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.

D: MAX_RX_DDS_FREQНастройка максимальной рабочей частоты.Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально).Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.

E: SSB_OFFSETFine Настройка для режима работы SSB.Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.

F: CW_OFFSETFine Настройка для режима работы CW.Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.

G: OFFSET_FREQSetting офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, uПереключатель датчика se для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.

H: мультипликатор: настройка частоты. Должен быть установлен как 1,Нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:

I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.



Примечания:

1. DDS система CLK: можно использовать Частотный тестер для получения 30 МГцОсциллятор, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851, сделайте начальную настройку на180000000.

2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).



Частота отображения:

RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ) TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ) Частота запрограммирована в DDS, рассчитывается как показано ниже. RX = ABS(RX_DDS_FREQ) TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ) RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Образцы:

1. DDS Выходной диапазон 30 ~ 40 МГц:

Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX. 30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Похожие продукты Примите во внимание, что 1 30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./ -40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. Похожие продукты Примечание 2 -40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц./

2. Настройка FT180A с DDS:

Включите RPT нет X6 reclk X6 Система DDS CLK 180M Макс DDS FREQ 65 м Мин RX DDS FREQ 10,701 м (офсетная частота + частота RIT) Макс RX DDS FREQ 60 м TX офсетная частота 0 Максимальное смещение RIT 1K (частота RIT) Офсетная FREQ 10,700 м (офсетная частота) Мультипликатор-1 шт.
