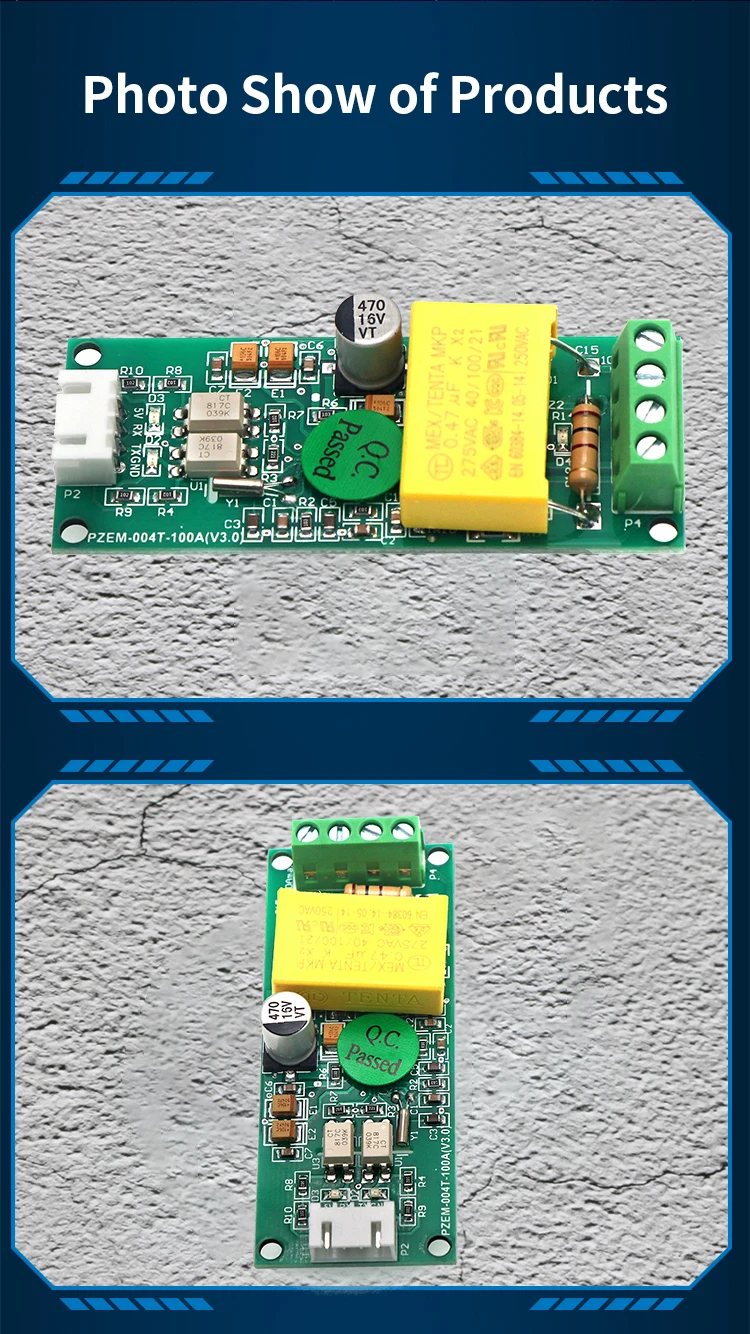

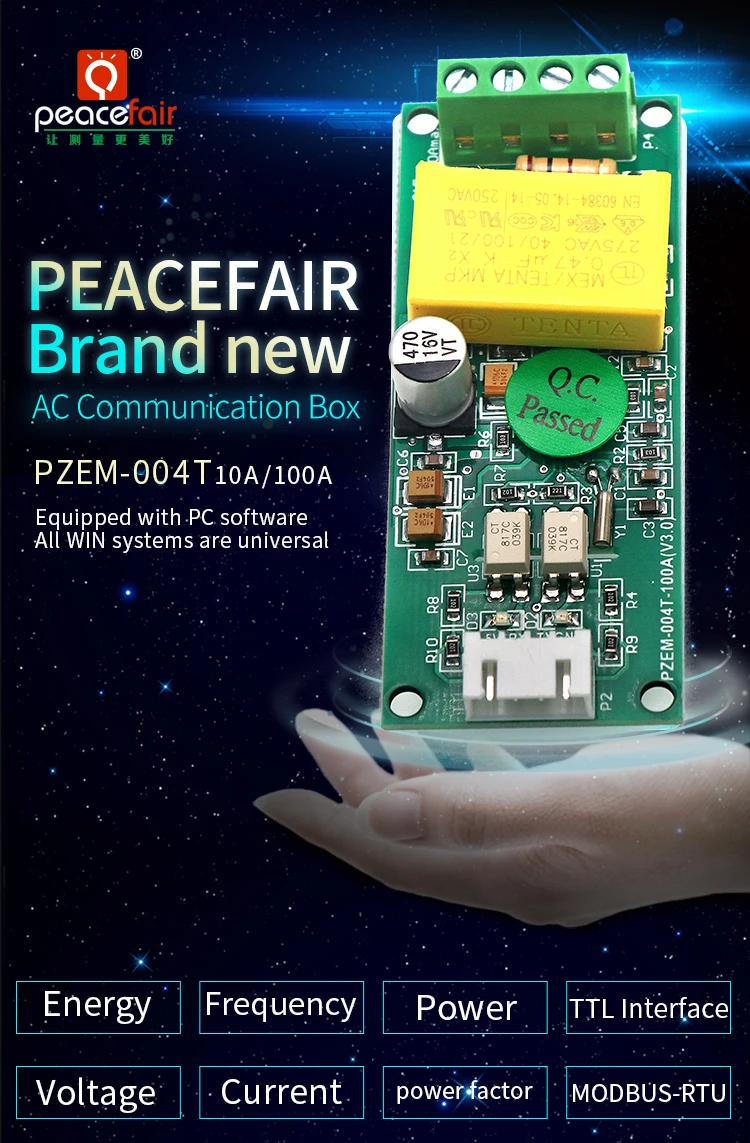

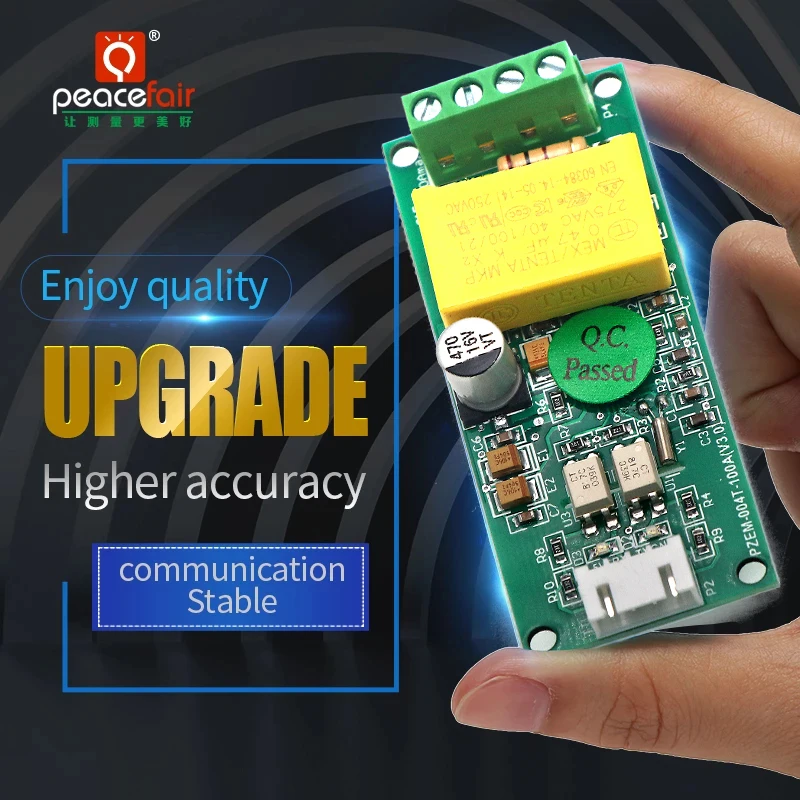

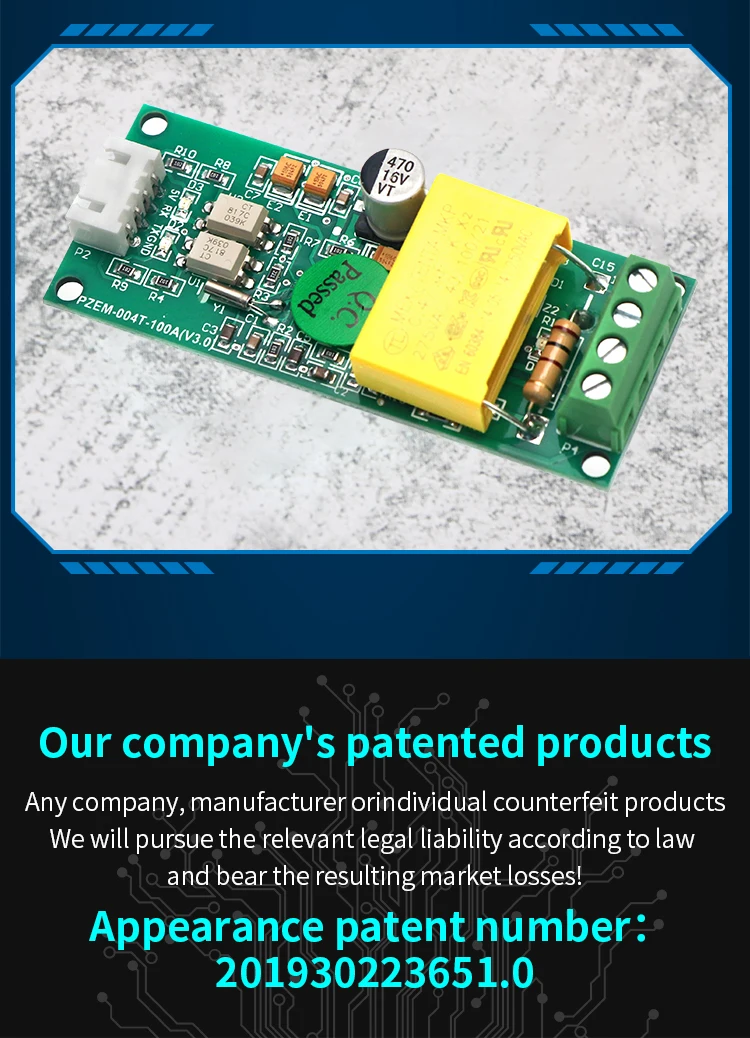

PZEM004T новая версия AC 80-260V 100A TTL порт Modbus-RTU вольтметр Электропитание монитор Вольт Ампер Мощность энергия с разрезом CT
Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC,SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.
Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс TTL.
PZEM-004T-10A: Диапазон измерений 10A (Встроенный шунт)

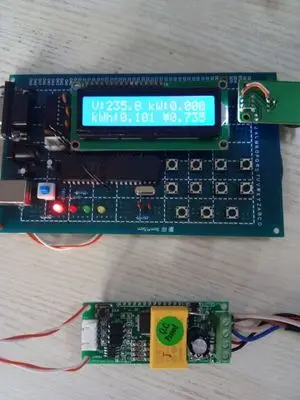

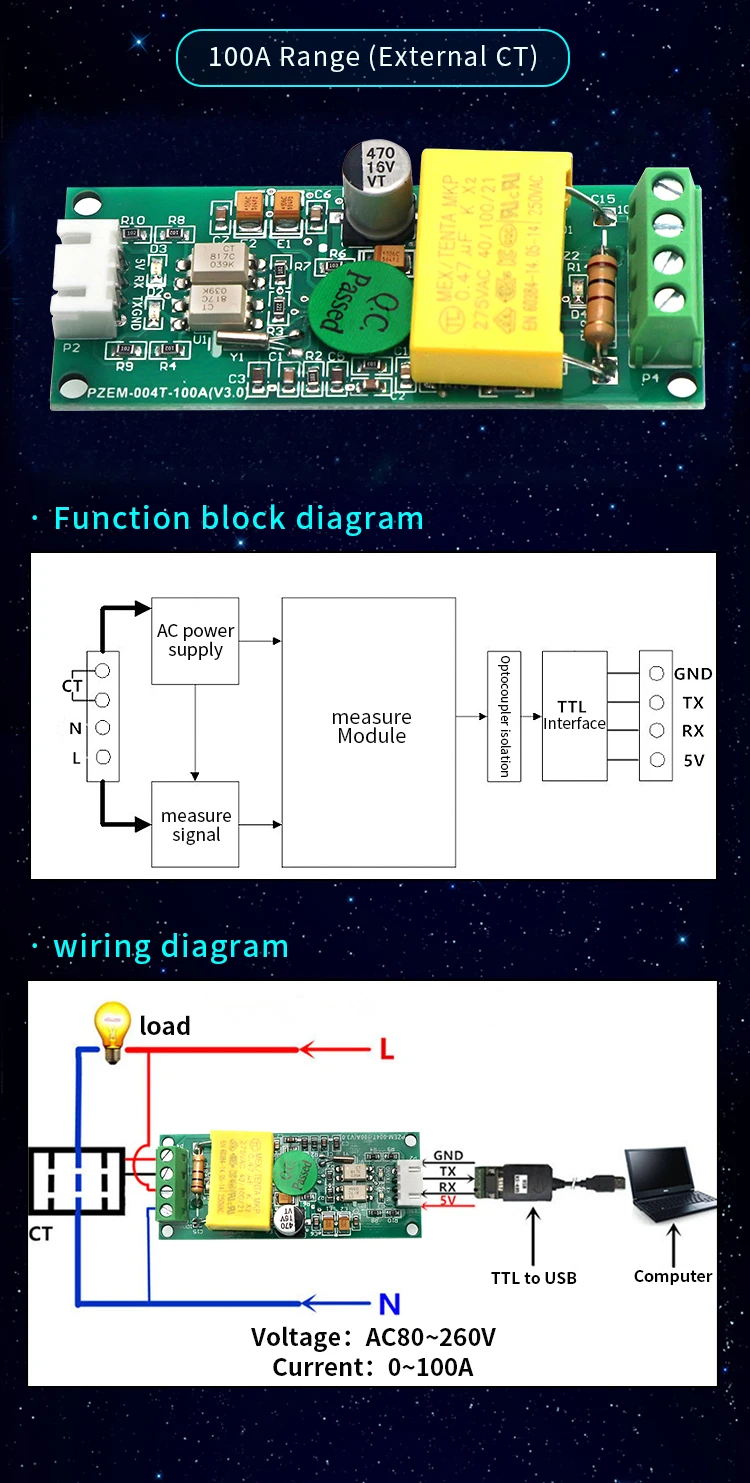

PZEM-004T-100A: диапазон измерения 100А (внешний трансформатор)
Если вам нужно программное обеспечение, пожалуйста, загрузите его по этой ссылке:Http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/fileОчень важное уведомление:
Для этого продукта PZEM-004T, у нас есть обновленная версия, чтобы заменить старую версию. Старая версия была распродана и больше не производит. Обновленная информация:

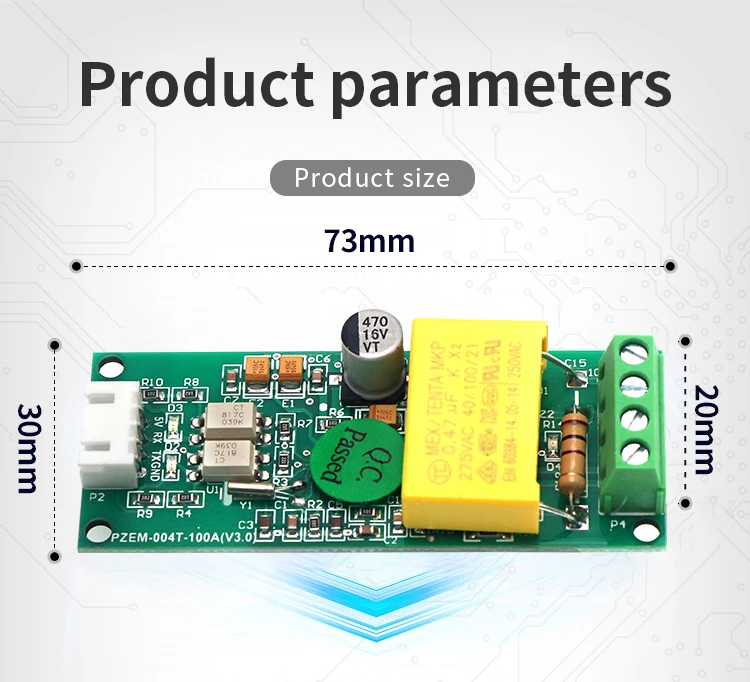

1. Новая версия имеет такой же размер и порт TTL, как и раньше

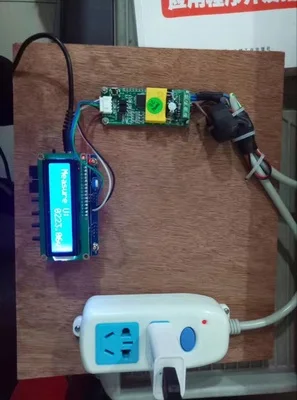

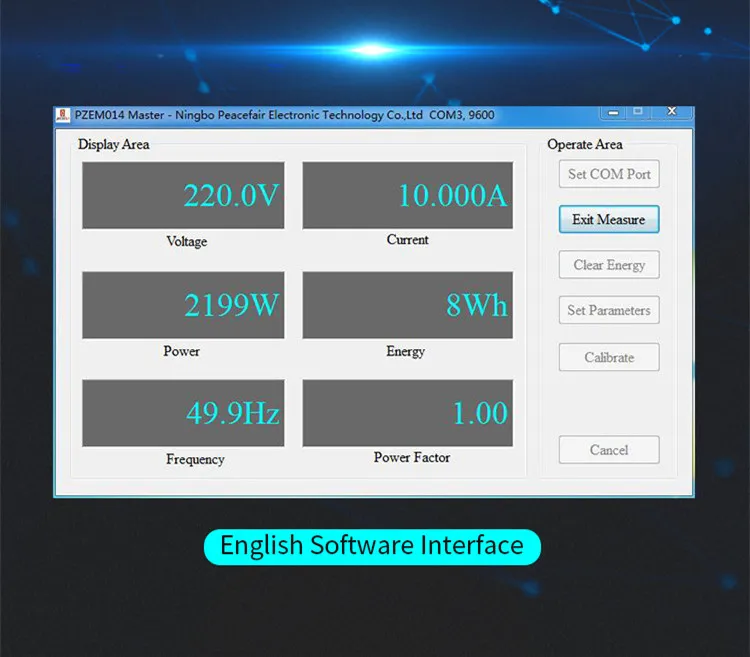

2. Программное обеспечение является новым, у нас есть английское программное обеспечение так же, как PZEM-014,016, протокол связи изменяется на Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверить напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.
3. Новая версия имеет более высокую точность, более высокую скорость обновления и более стабильную связь, чем старая версия.
4. Новая версия увеличивает Набор для 0-10A
5. В настоящее время продукт по-прежнему голый PCB, но в будущем у нас будет хороший внешний чехол.
Теперь вы все еще можете использовать старую ссылку, чтобы отправить заказ, если есть какие-либо вопросы, свяжитесь со службой, чтобы получить дополнительную информацию.
1. Рабочее напряжение: 80 ~ 260VAC
2. Испытательное напряжение: 80 ~ 260VAC
3. Номинальная мощность: 100A/22000 Вт
4. Рабочая частота: 45-65 Гц
5. Точность измерения: 1,0 класс

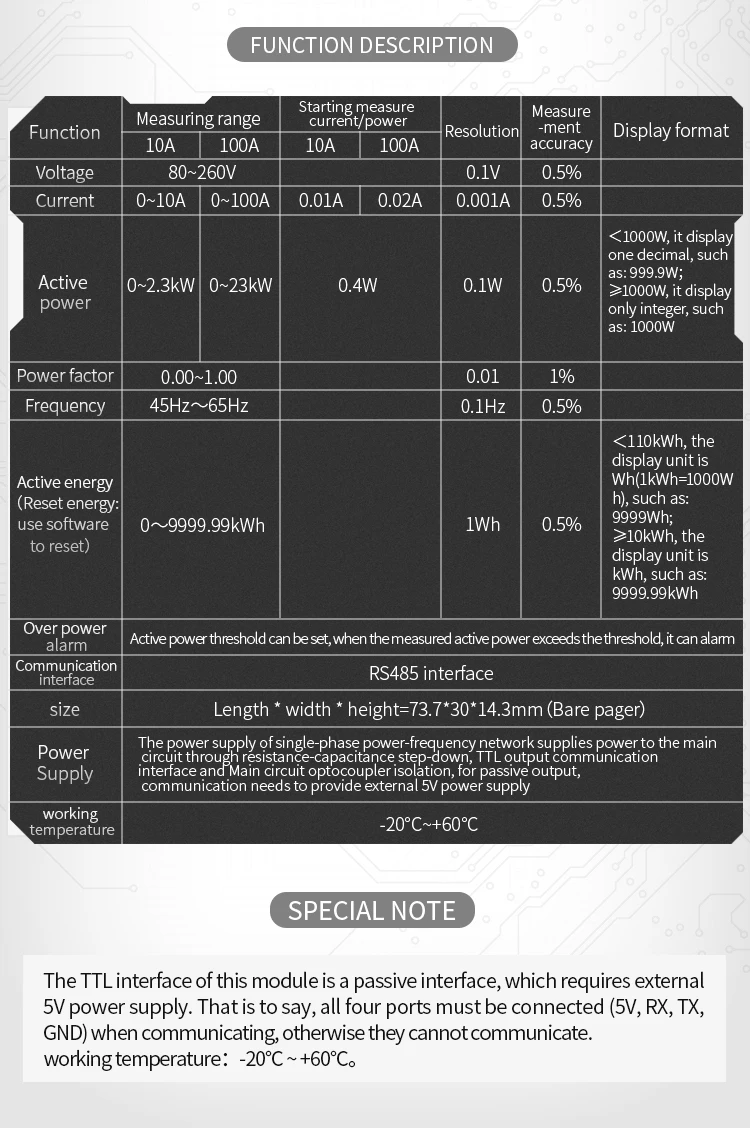

Функция
Напряжение
1.1.1 Диапазон измерения: 80 ~ 260 в
1.1.2 Разрешение: 0,1 в
1.1.3 Точность измерения: 0.5%
1,2 ток
1.2.1 Диапазон измерения: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A)
1.2.2 пусковое Измерение тока: 0.01A(PZEM-004T-10A); 0.02A(PZEM-004T-100A)
1.2.3 Разрешение: 0.001A
1.2.4 Точность измерения: 0.5%
1,3 активная мощность
1.3.1 Диапазон измерения: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A)
1.3.2 мощность пускового измерения: 0,4 Вт
1.3.3 Разрешение: 0,1 Вт
1.3.4 Формат дисплея:
<1000 Вт, он отображает один десятичный, например: 999,9 Вт
≥ 1000 Вт, он отображает только целое число, например: 1000 Вт
1.3.5 Точность измерения: 0.5%
1.4 коэффициента мощности
1.4.1 Диапазон измерения: 0,00 ~ 1,00
1.4.2 Разрешение: 0,01
1.4.3 Точность измерения: 1%
1,5 частота
1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц
1.5.2 Разрешение: 0,1 Гц
1.5.3 Точность измерения: 0.5%
1,6 активная энергия
1.6.1 Диапазон измерения: 0 ~ 9999.99kWh
1.6.2 Разрешение: 1Wh
1.6.3 Точность измерения: 0.5%
1.6.4 Формат дисплея:
<10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh
≥ 10 кВт · ч, блок дисплея составляет кВтч, например: 9999.99квт · ч
1.6.5 сброс энергии: Используйте программное обеспечение для сброса.
1,7 сигнал питания
Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать
1.8 интерфейс связи
Интерфейс RS485
Протокол физического слоя 1,1
Физический слой использует интерфейс связи UART to TTL
Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности
1.2 протокола уровня приложения
Слой приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). И т. д.
0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721
Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется в качестве адреса трансляции, подчиненному не нужно отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может быть использован только в одноработоспособной среде и используется для калибровки и т. Д.

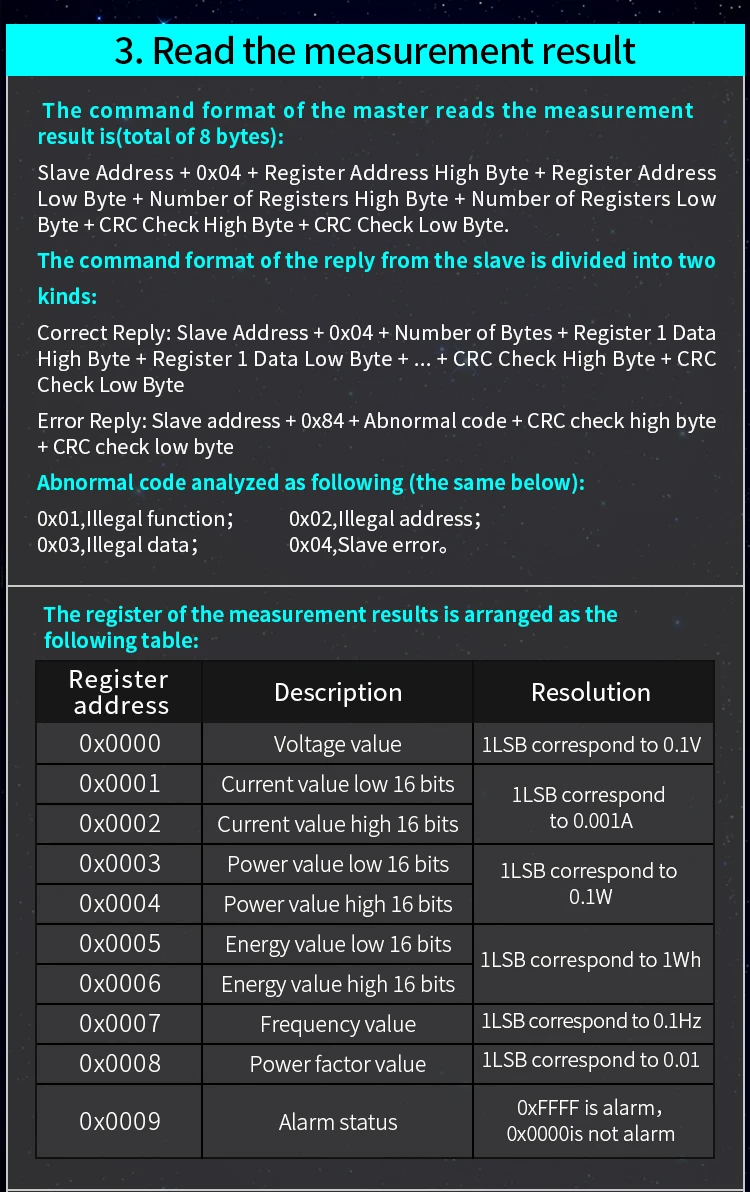

1,3 прочтите результат измерения
Командный формат мастера считывает результат измерения (всего 8 байт):
Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.
Командный формат ответа от подчиненного делится на два вида:
Правильный ответ: рабочий адрес + 0x04 + количество байт + зарегистрировать 1 Высокий байт данных + зарегистрировать 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байта
Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта
Ненормальный код анализируется следующим образом (см. Ниже)
L 0x01, незаконная функция
L 0x02, незаконный адрес
L 0x03, незаконные данные
L 0x04, ошибка раба
Таблица результатов измерений приведена в следующей таблице
Зарегистрированный адрес
Описание
Разрешение
0x0000
Значение напряжения
1LSB соответствуют 0,1 V
0x0001
Значение тока низкое 16 бит
1LSB соответствует 0.001A
0x0002
Значение тока высокое 16 бит
0x0003
Низкое значение мощности 16 бит
1LSB соответствуют 0,1 W
0x0004
Мощность значение высокое 16 бит
0x0005
Низкое значение энергии 16 бит
1LSB соответствует 1Wh
0x0006
Высокая энергетическая ценность 16 бит
0x0007
Значение частоты
1LSB соответствуют 0,1 Гц
0x0008
Значение коэффициента мощности
1LSB соответствуют 0,01
0x0009
Состояние сигнализации
0xFFFF является сигналом тревоги, 0x0000не является сигналом тревоги

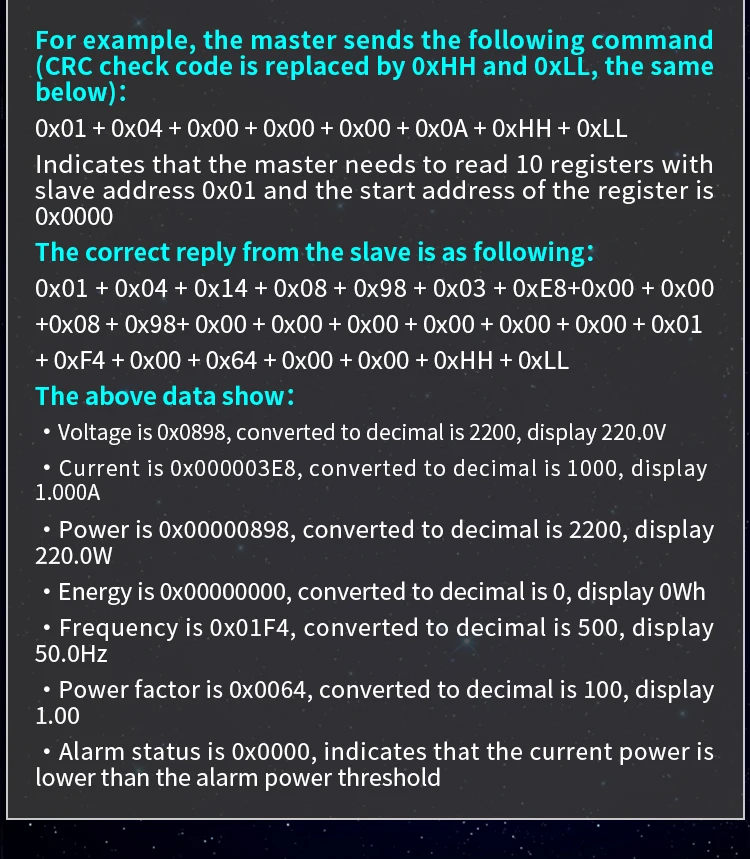

Например, мастер отправляет следующую команду (код проверки CRC заменяется на 0xHH и 0xLL, то же самое ниже)
0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL
Указывает, что мастеру необходимо прочитать 10 регистров с подчиненным адресом 0x01 и исходный адрес регистра 0x0000
Правильный ответ от Ведомого является следующим образом:
0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL
Приведенные выше данные
Напряжение l-0x0898, преобразуется в десятичное-2200, отображение-220,0 в
L ток 0x000003E8, преобразуется в десятичный 1000, дисплей 1.000A
Мощность l-0x00000898, преобразуется в десятичное-2200, дисплей-220,0 Вт
L энергия 0x00000000, преобразуется в десятичное значение 0, отображение 0Wh
L частота 0x01F4, преобразуется в десятичный 500, дисплей 50,0 Гц
L Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00
Состояние будильника составляет 0x0000, означает, что сила тока ниже порогового значения мощности будильника

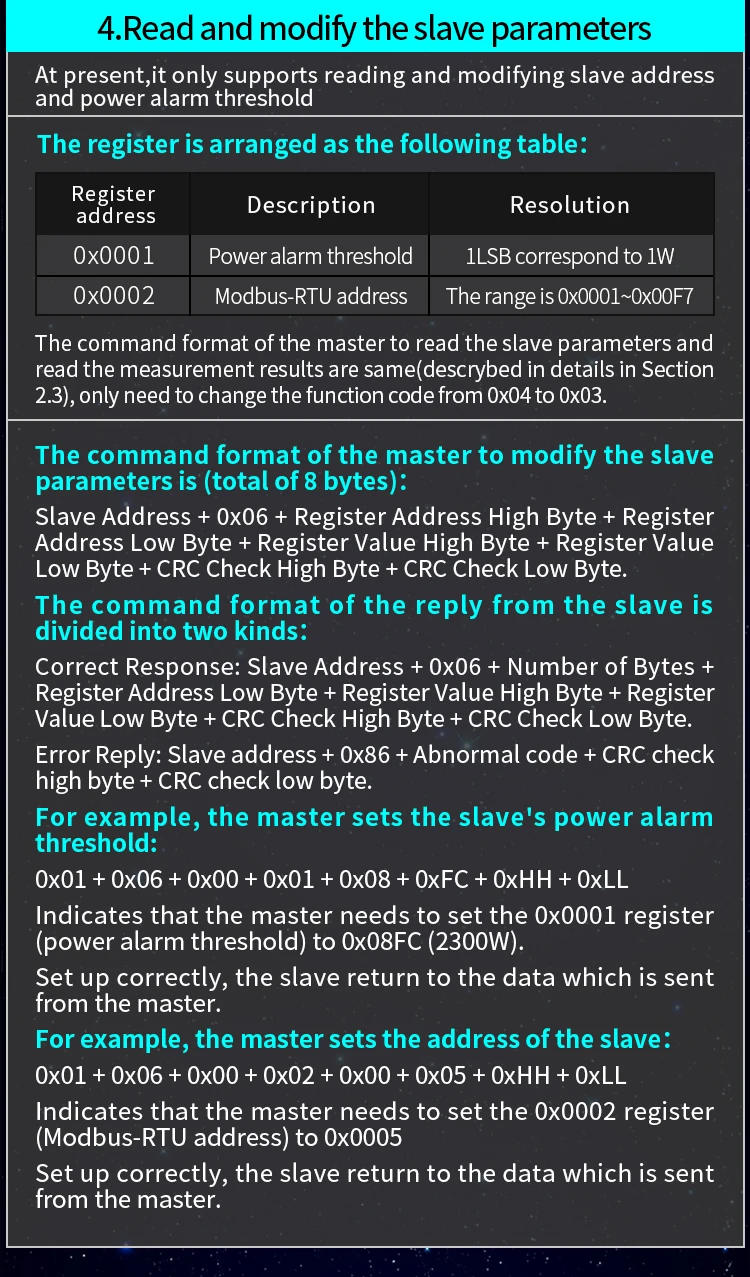

1,4 чтение и изменение параметров slave
В настоящее время он поддерживает только чтение и изменение адреса и порога тревоги
Регистр расположен в следующей таблице
Зарегистрированный адрес
Описание
Разрешение
0x0001
Порог сигнализации питания
1LSB соответствует 1 Вт
0x0002
Адрес Modbus-RTU
Диапазон 0x0001 ~ 0x00F7
Командный формат мастера для чтения параметров slave и считывания результатов измерений одинаковый (подробное описание в разделе 2,3), нужно только изменить код функции от 0x04 до 0x03.
Командный формат мастера для изменения рабочих параметров (всего 8 байт):
Рабочий адрес + 0x06 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + значение регистра высокий байт + значение регистра низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.
Командный формат ответа от подчиненного делится на два вида:
Правильный ответ: рабочий адрес + 0x06 + количество байтов + регистровый адрес низкий байт + значение регистра высокий байт + значение регистра низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.
Ответ об ошибке: рабочий адрес + 0x86 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта.
Например, Мастер устанавливает порог сигнала тревоги работника:
0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL
Указывает, что мастеру необходимо установить регистр 0x0001 (порог питания) на 0x08FC (2300 Вт).
Настройте правильно, раб возвращается к данным, которые отправляются от мастера.
Например, Мастер устанавливает адрес раба
0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL
Указывает, что мастер должен установить 0x0002 register (Modbus-RTU address) на 0x0005
Настройте правильно, раб возвращается к данным, которые отправляются от мастера.

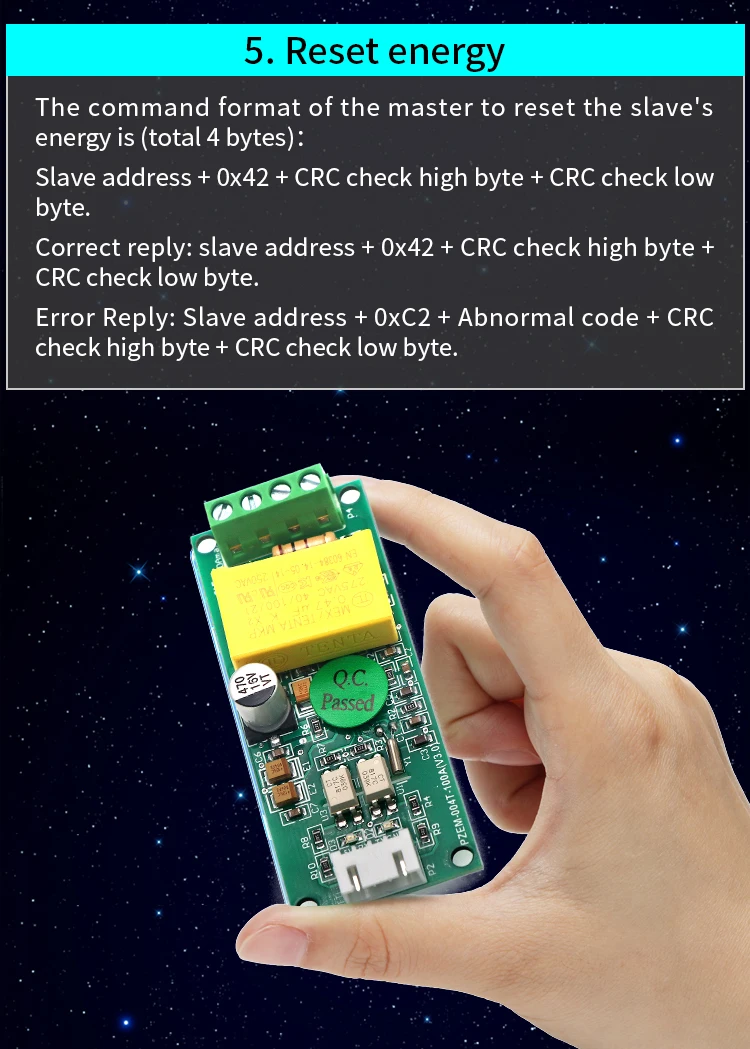

1,5 сброс энергии
Команду формат мастера для того, чтобы сбросить рабаЭнергияIs (всего 4 байта):
Рабочий адрес + 0x42 + CRC проверка высокого байта + CRC проверка низкого байта.
Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт.
Ответ об ошибке: рабочий адрес + 0xC2 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта

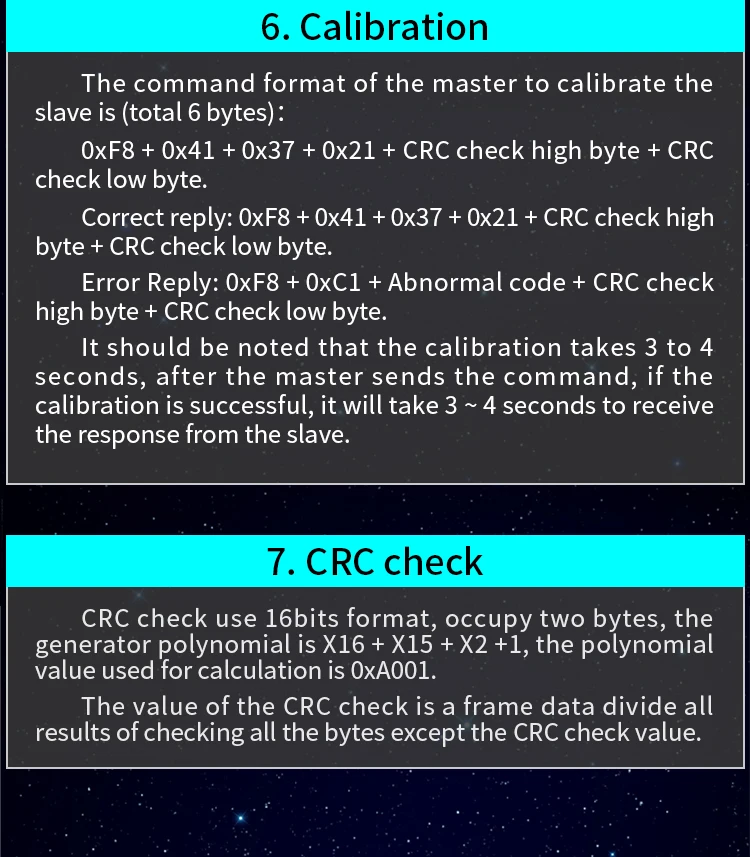

1,6 калибровка
Командный формат мастера для калибровки работника (всего 6 байт):
0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.
Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.
Ответ об ошибке: 0xF8 + 0xC1 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта.
Следует отметить, что калибровка занимает от 3 до 4 секунд, после того как мастер отправляет команду, если калибровка успешна, для получения ответа от раба потребуется 3-4 секунды.
1,7 проверка CRC
Проверка CRC использует формат 16 бит, занимает два байта, полиномиальный генератор X16 + X15 + X2 + 1, полиномиальное значение, используемое для расчета 0xA001.
Значение проверки CRC-это данные фрейма, разделяющие все результаты проверки всех байтов, за исключением контрольного значения CRC.
100% новый бренд высокого качества

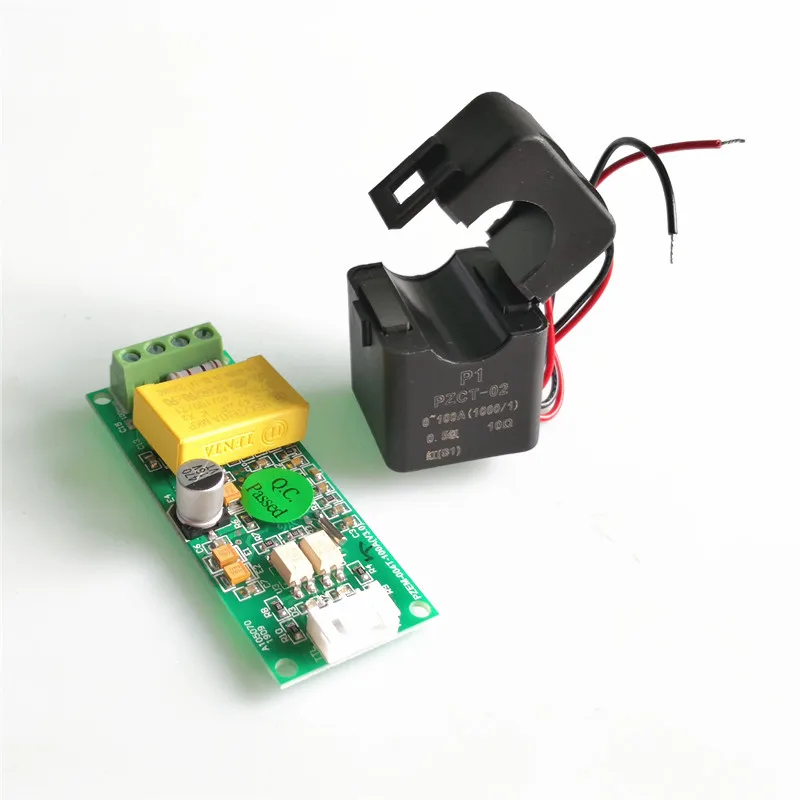

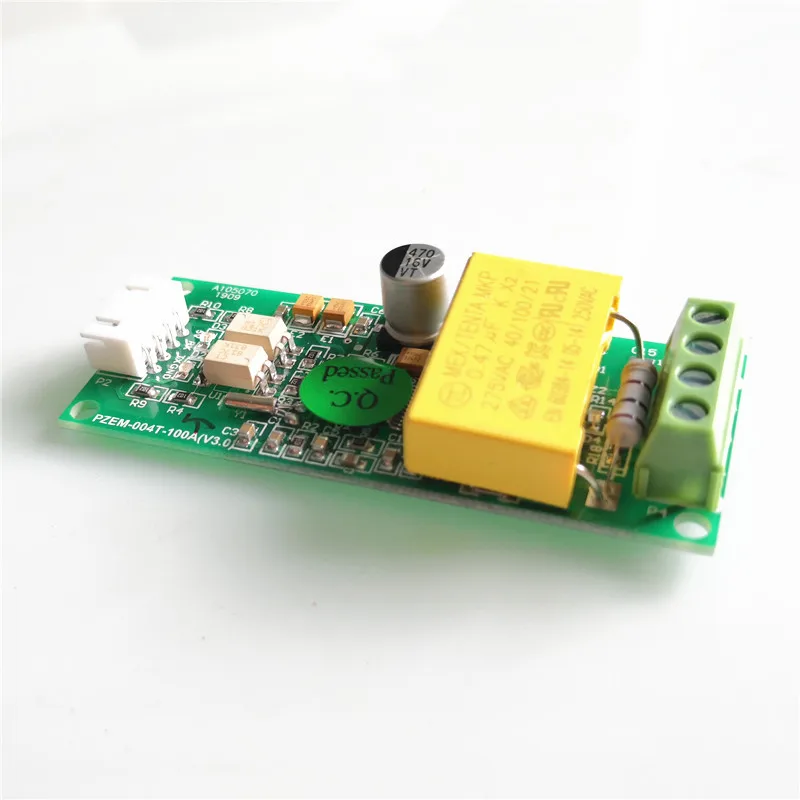

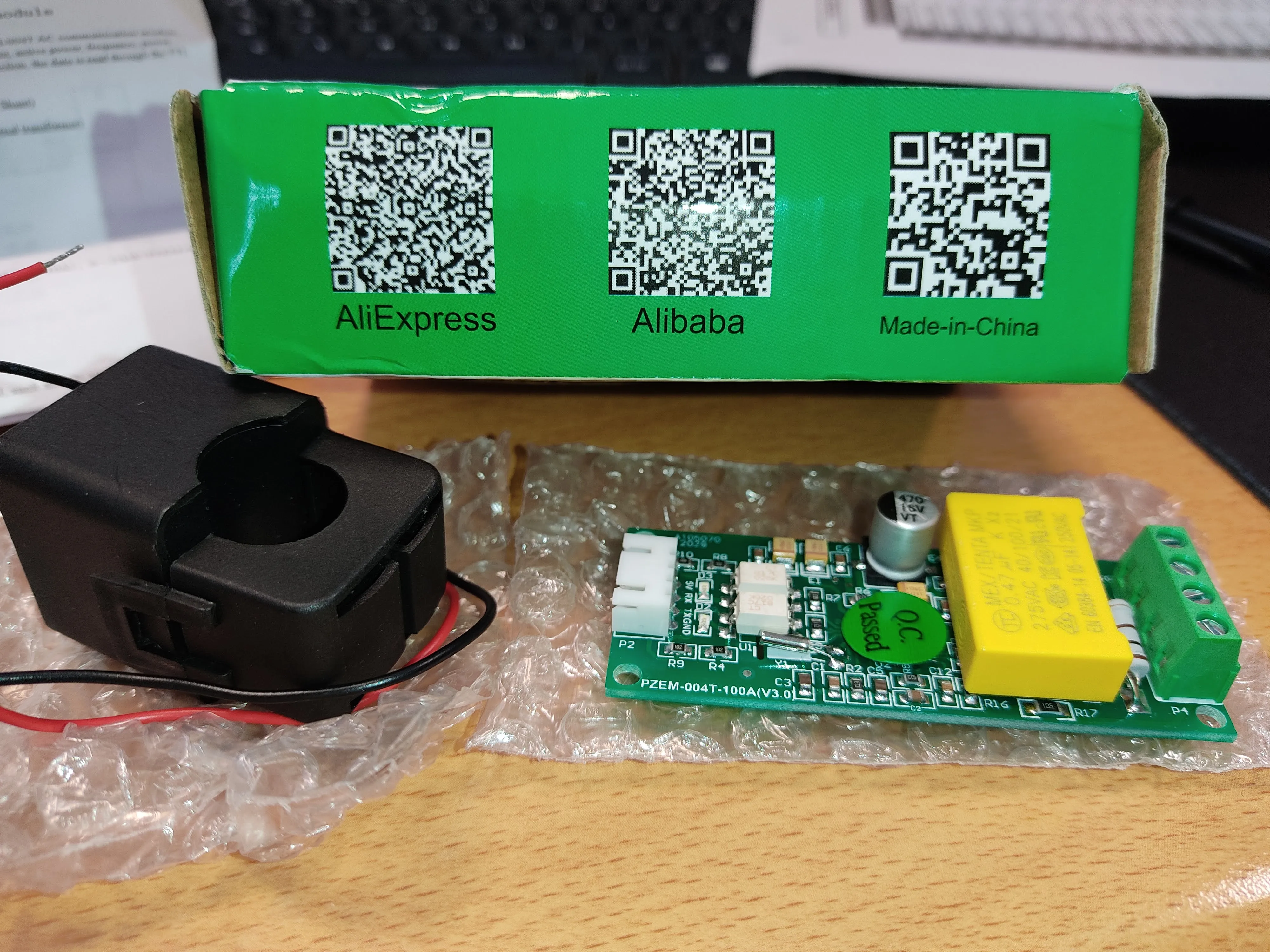

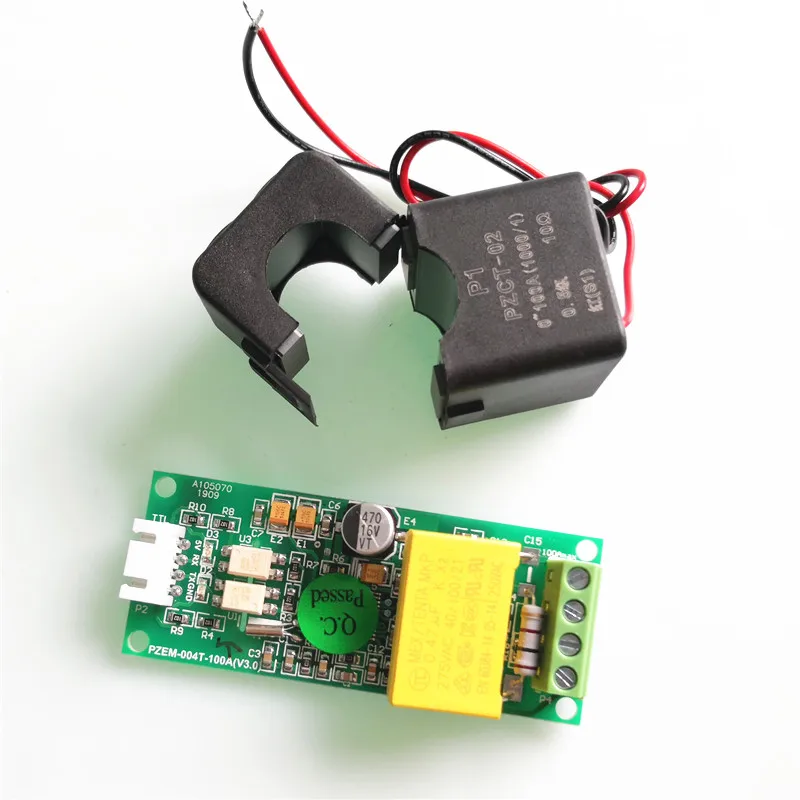

1X PZEM-004T ACВольтметр Амперметр, не включает корпус
1X сплит-КТ
Отзывы покупателей
Страна: PT Доставка: China Post Registered Air Mail 31.10.2020

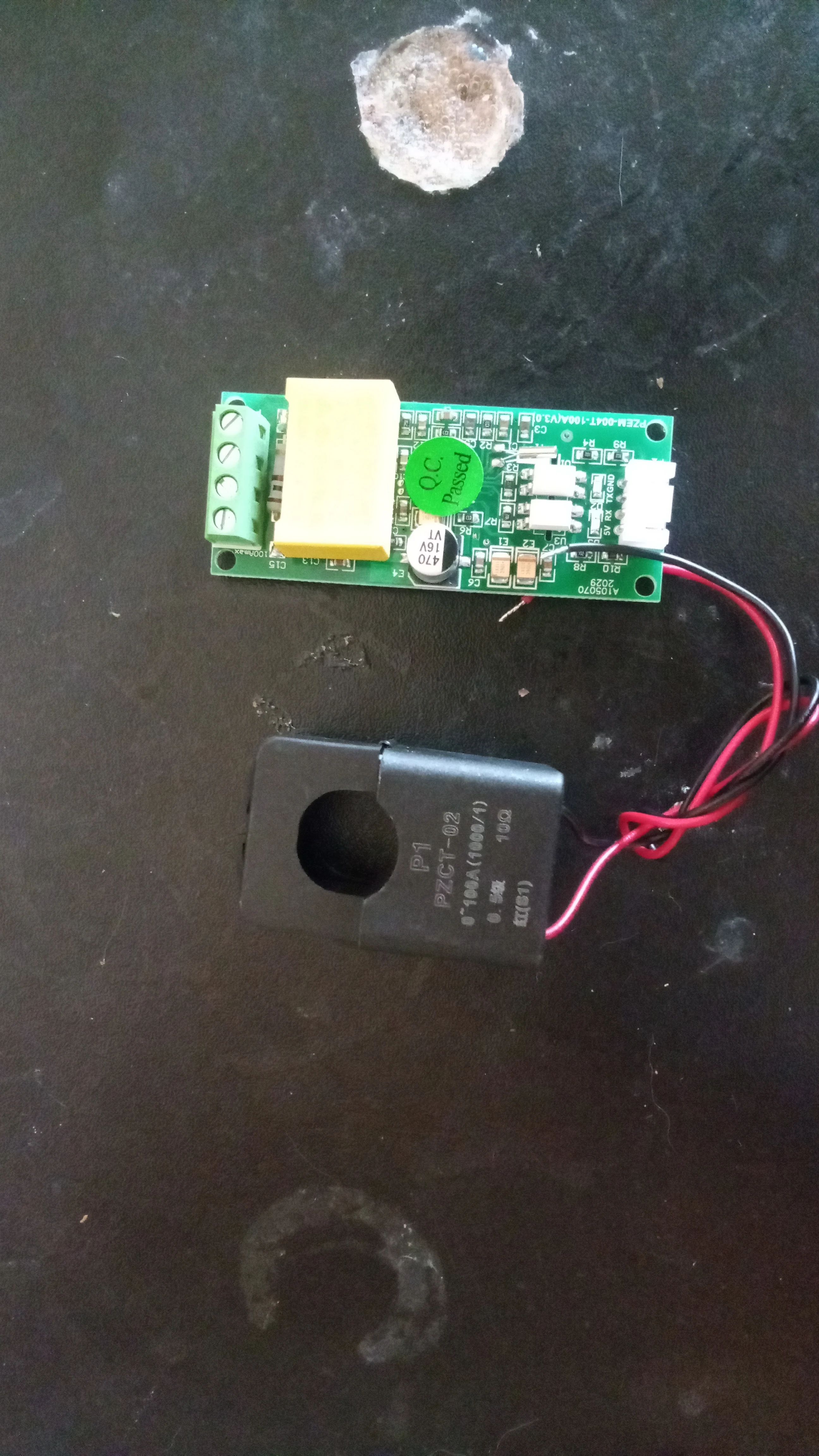

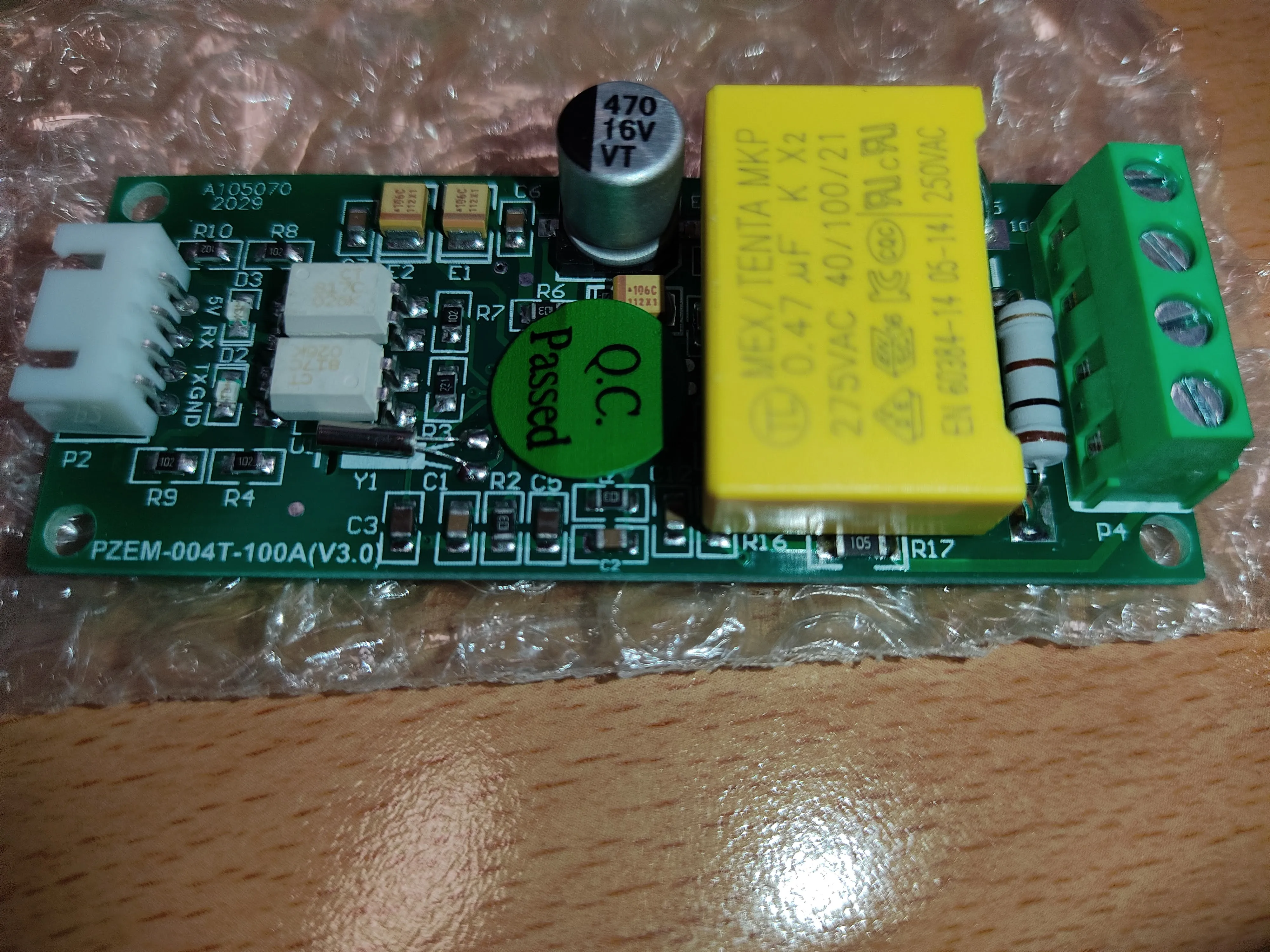

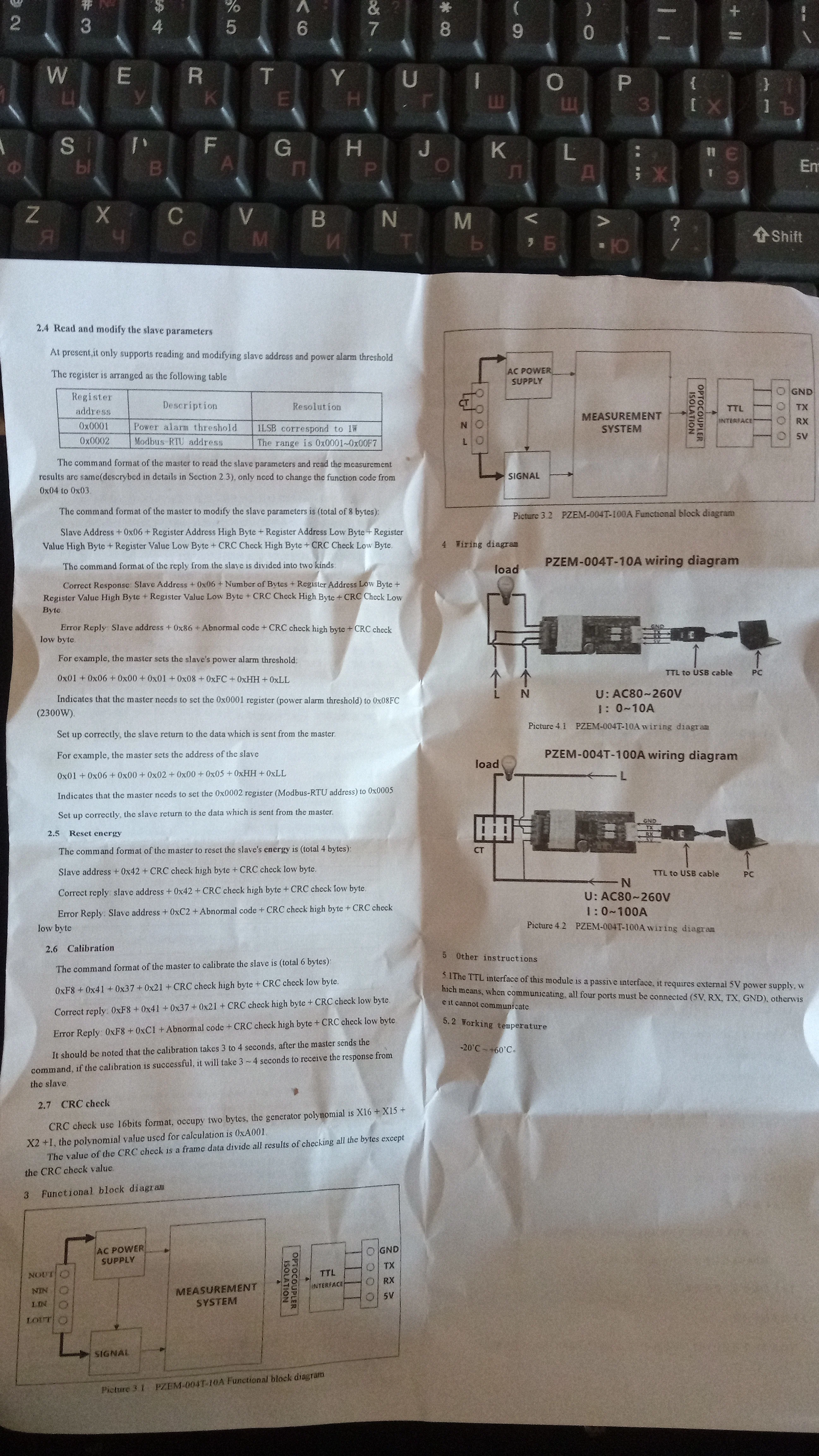

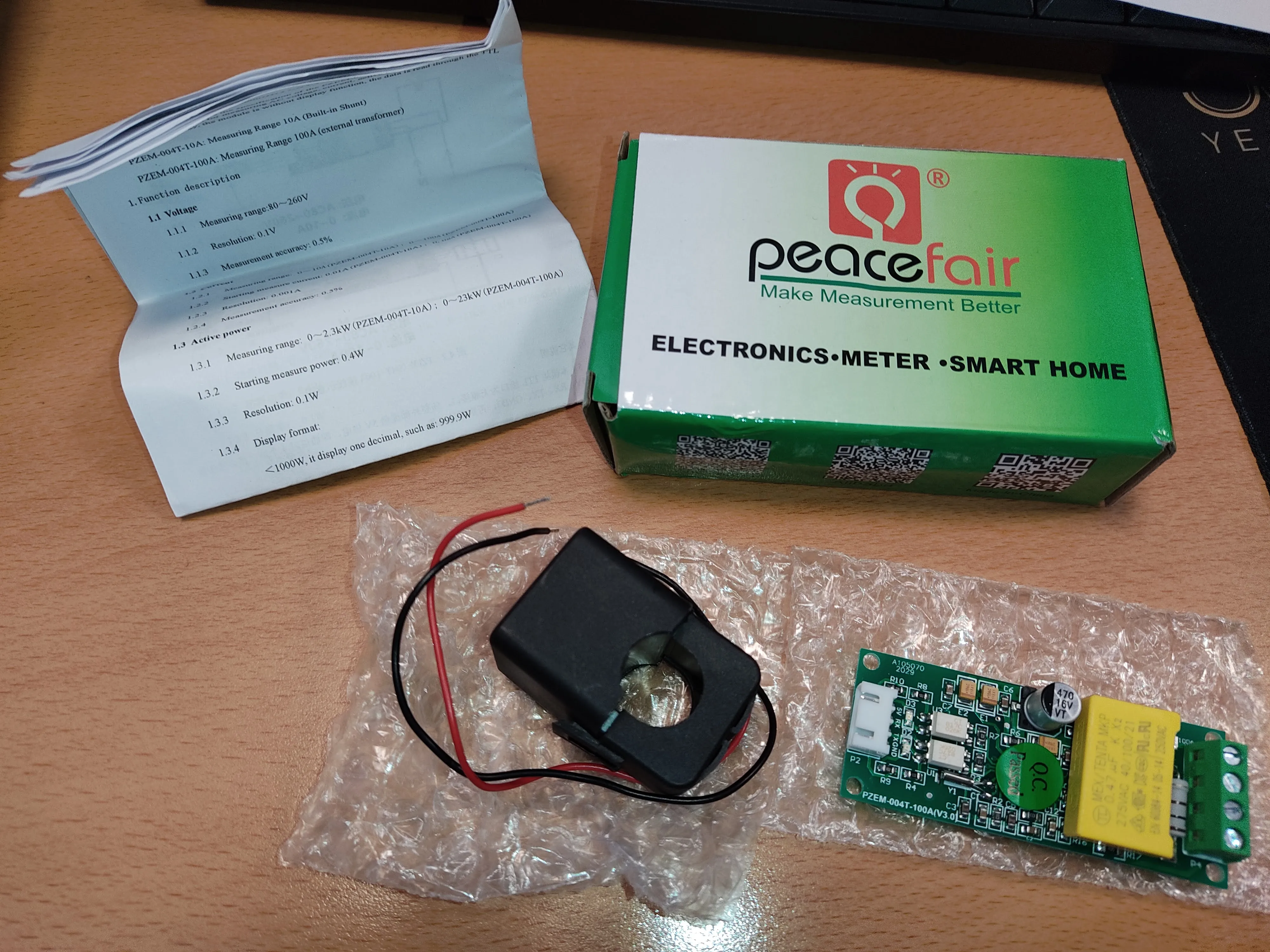

Хорошо упаковано; Содержит инструкции на английском (а также на китайском); Выглядит как хорошее качество. Стоит своих денег. Еще не было времени попробовать его, но я думаю, что это нормально.
Страна: RU Доставка: Standard Shipping 16.01.2021
в работе еще не проверял, сделано качественно
V***o
Страна: BY Доставка: China Post Registered Air Mail 22.01.2021
Ок
V***n
Страна: RU Доставка: Standard Shipping 14.02.2021
Отправили быстро. Все супер. Проверить в деле не успеваю(
J***z
Страна: ES Доставка: Standard Shipping 23.12.2020
Посылка прибыла раньше, чем указано, и хорошо упакована
B***R
Страна: FR Доставка: Standard Shipping 07.01.2021

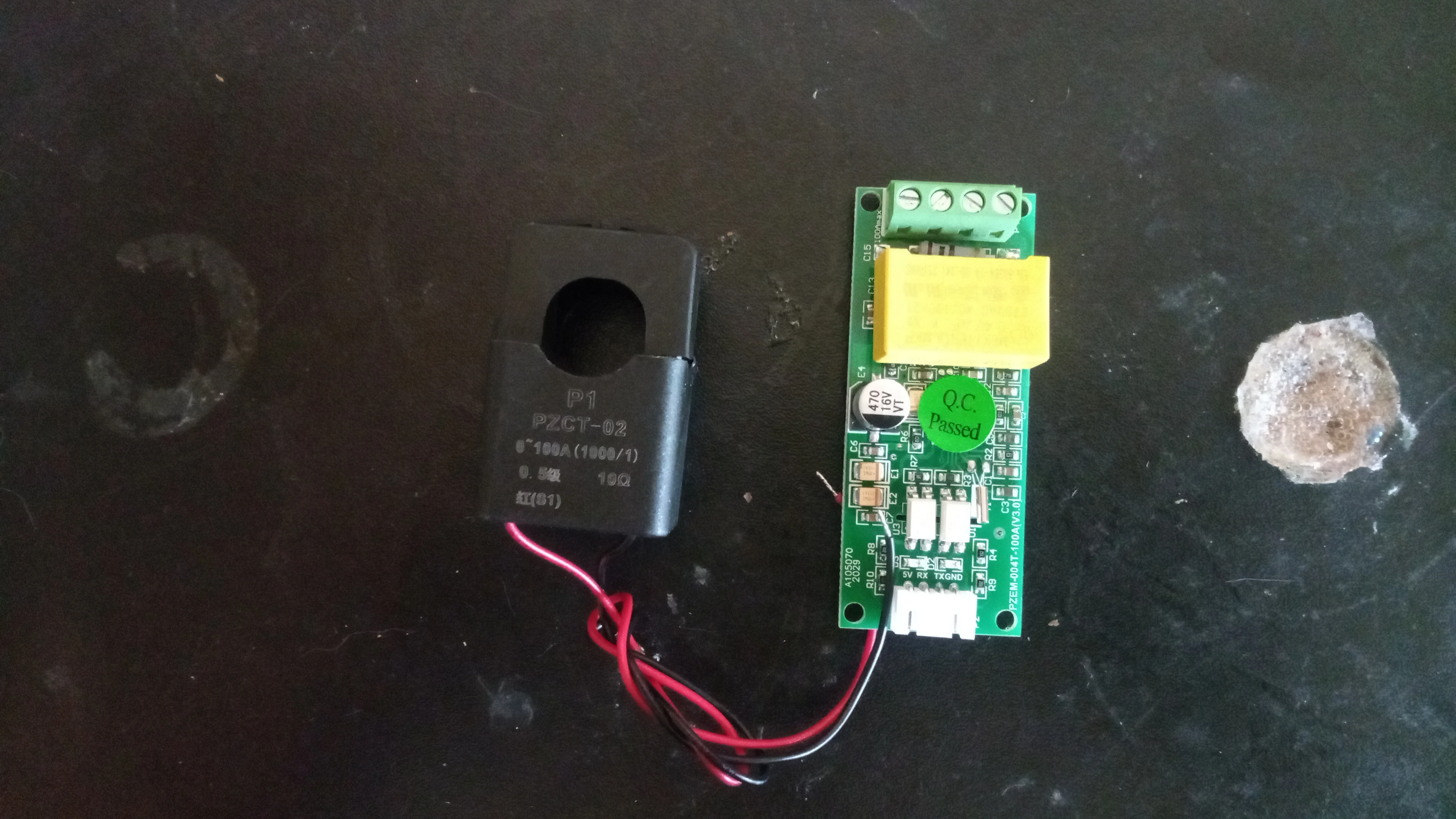

Быстрая доставка во Францию из Китая (9 дней, несмотря на условия COVID => bravo !) Совместимый продукт, зажим cirtcuit и амперметр были хорошо упакованы.
