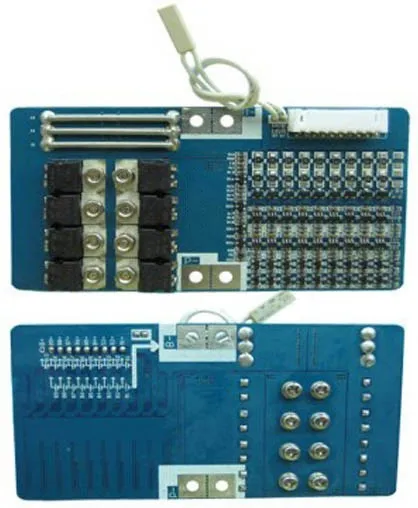

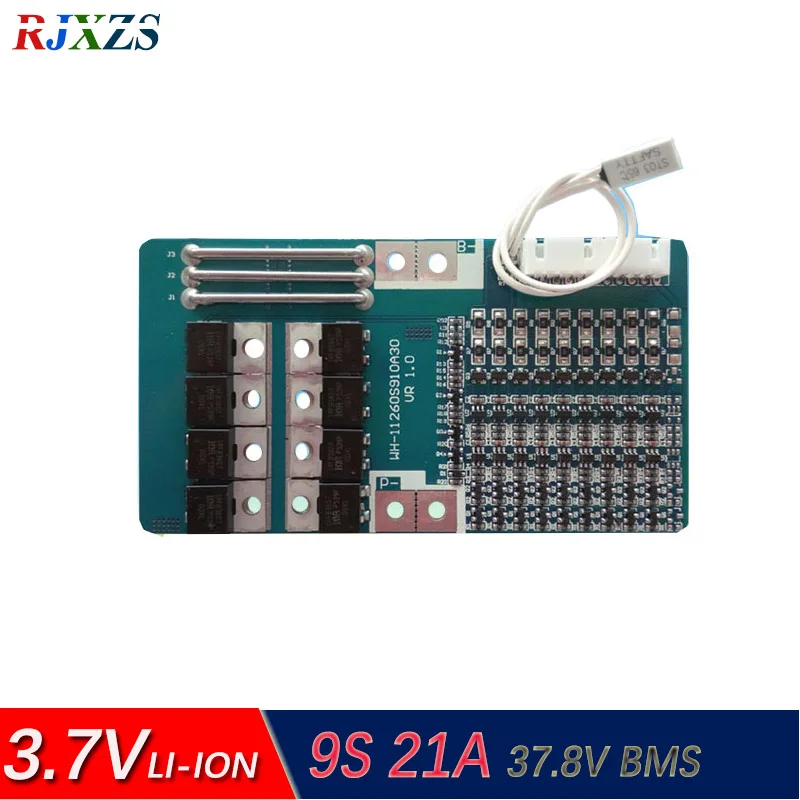

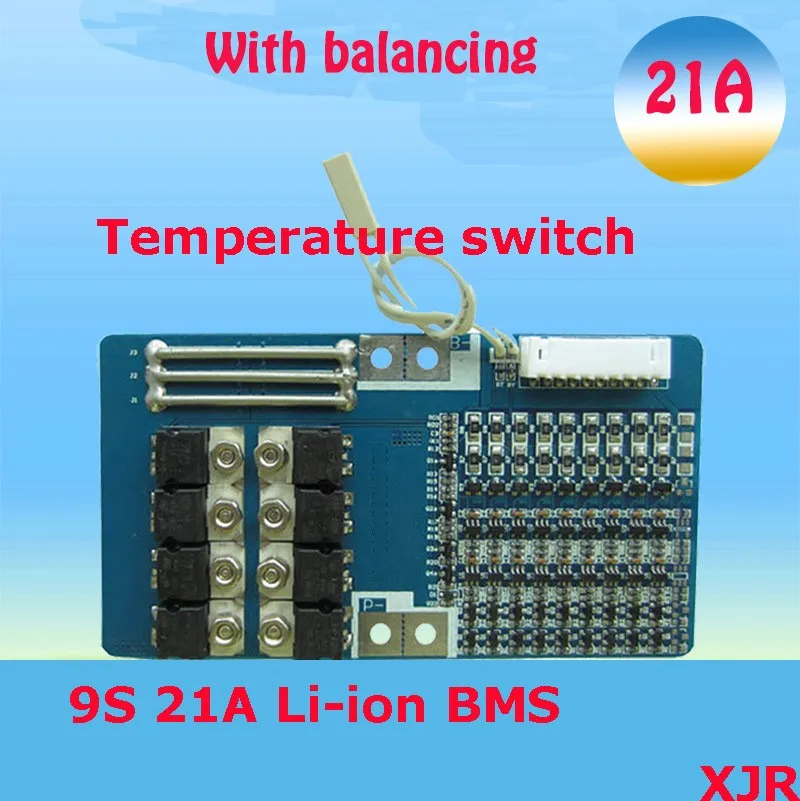

9S 21A lipo литий-полимерная BMS/PCM/PCB защита аккумулятора печатная плата для 9 Упаковок 18650 литий-ионная батарея с балансом с переключателем температуры
Примечание:Эта BMS с функцией баланса. Ваш аккумулятор должен совпадать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый фирменный аккумулятор.
Особенности:
1) Высокоточная схема обнаружения напряжения;
2) терминал зарядного устройства с использованием высоковольтного устройства;
3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);
4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;
5) Низкое потребление тока в режиме ожидания.
Параметр:
Перезарядка: 4,325 в
Защита от разрядки: 2,5 V
Напряжение зарядки: 4,2 V * 9 = 37,8 V
Непрерывный рабочий ток: 21A
Перегрузки по току: 47.6A
Баланс Напряжение: 4,2 V
Ток баланса: 45 мА

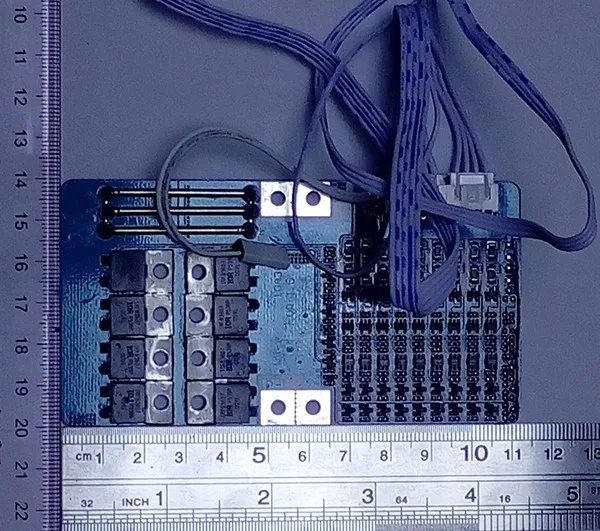

Размер: 112 мм * 60 мм * 10,4 мм

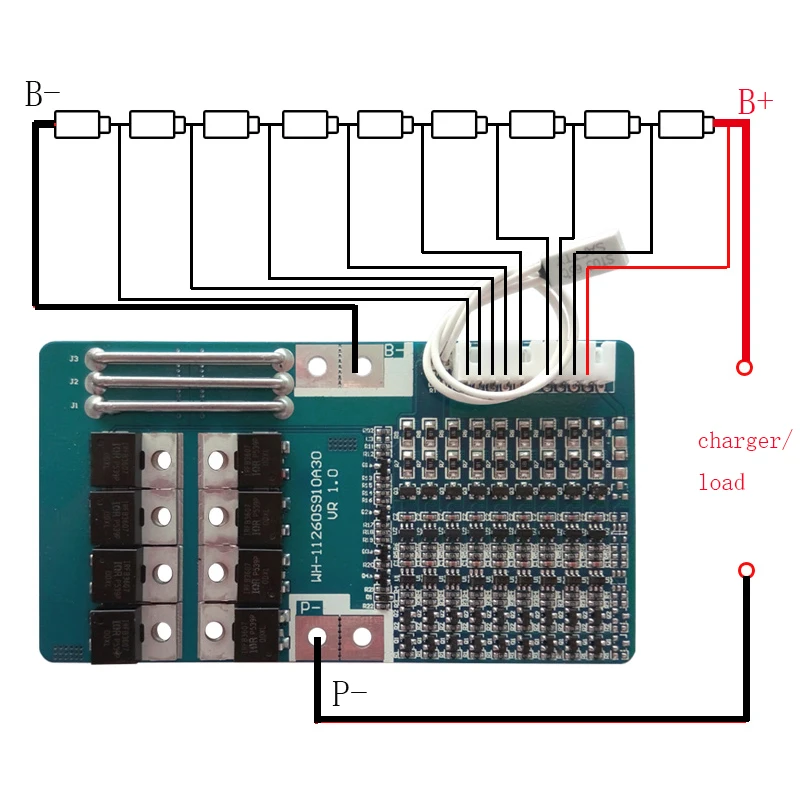

Инструкция по припою BMS:
B-подключение к отрицательному концу батареи
Б + подключенный аккумулятор положительного конца
B9 Подключите точку между батареей 1 и батареей 2
B8 Подключите точку между батареей 2 и батареей 3
B7 Подключите точку между батареей 3 и батареей 4
B6 Подключите точку между батареей 4 и батареей 5
B5 Подключите точку между батареей 5 и батареей 6
B4 Подключите точку между батареей 6 и батареей 7
B3 Подключите точку между батареей 7 и батареей 8
B2 Подключите точку между батареей 8 и батареей 9
Зарядка: B + и P-
Разряд (нагрузка): B + и P-
Применение:
9S Li-ion18650,LiCoO2,LiMn2O4,Li(NiCoMn)O2 аккумуляторы
9S Lipo аккумуляторы
Примечание:
1. Пожалуйста, обратите внимание на состояние использования входного и выходного напряжения и тока нагрузки, сделайте защитную пластину в пределах потребляемой мощности не более, чем Спецификация позволяет энергопотребление;
2. Подключение аккумулятора не может произойти, состояние разряда, в этом чехол, подключите заряд может быть восстановлен в нормальном рабочем состоянии;
3. Если набор батарей с переразрядкой и перезарядными ячейками, bms не может быть заряжен и разряжен.
