Описание:

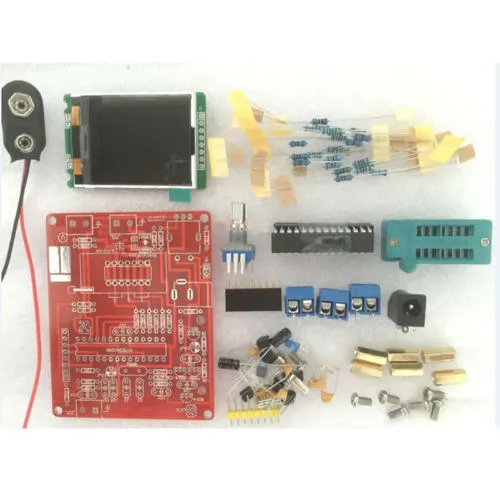

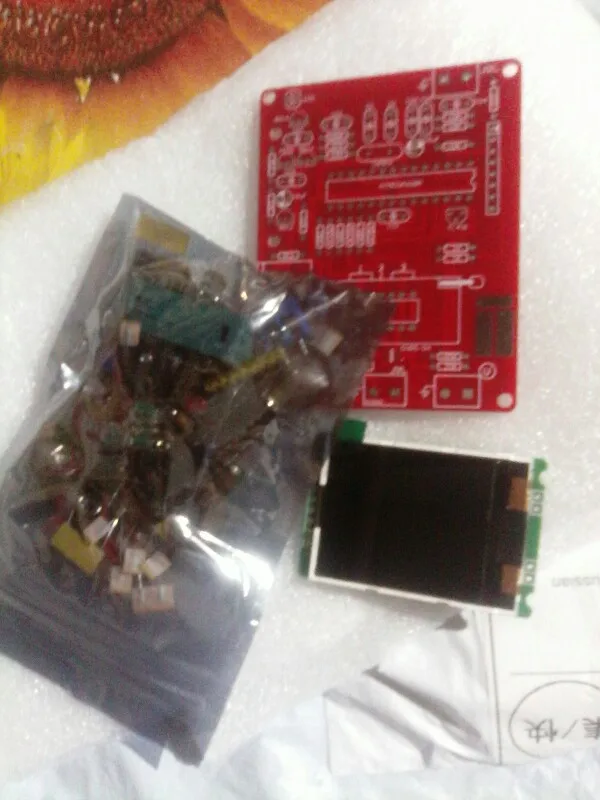

Этот товар представляет собой набор «сделай сам», его нужно припаять самостоятельно
Руководство на английском языке, пожалуйста, свяжитесь с нами, отправьте на вашу электронную почту, спасибо
V1.13 может тестировать DS18B20 и DHT11 и IR_decoder
Используйте кристалл 16 МГц, Скорость тестирования более быстрая!
Использование SCM ATMEAG328P DIP-28. С блоком IC

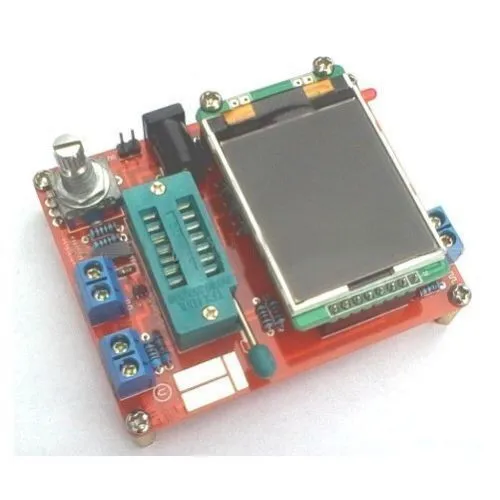

Блок дисплея с цветным дисплеем 160x128 пикселей, полноэкранными символами 8x20, 16-битной глубиной цвета, символами элементов графического дисплея
Управление поворотным переключателем, ключевое измерение, автоматическое отключение
Используйте ламинированную батарею 9 В, также можно использовать адаптер питания (постоянный ток 6,8-12 В), весь ток около 30 мА, после тока отключения около 20 на
Автоматическое обнаружение транзисторов NPN и PNP, полевых транзисторов, диодов, двойных диодов, тиристоров, SCR, автоматическая идентификация распиновки транзистора
Проверка коэффициента усиления тока общего эмиттера NPN и PNP транзистора, порогового напряжения базового эмиттера, тока утечки коллектора-эмиттера
Полюс через базу транзистора-пороговое напряжение эмиттера и распознавание усиления высокого тока транзистор Дарлингтона
Обнаружение мощного транзистора и защитных диодов полевого транзистора

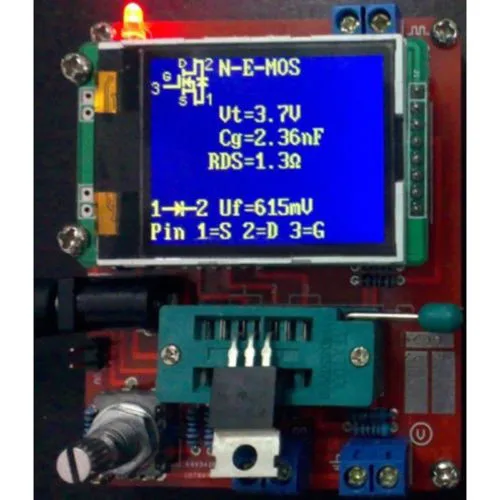

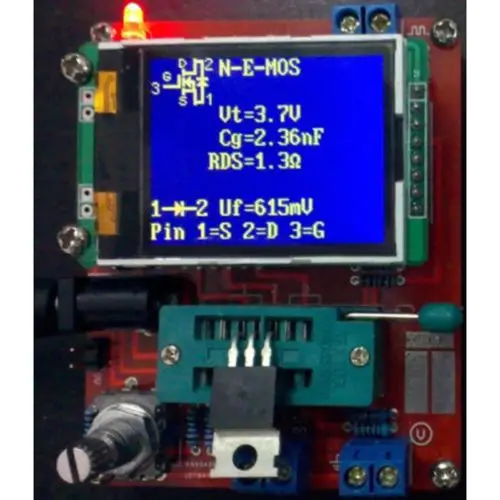

Проверка порогового напряжения затвора-источника полевого транзистора включена, сопротивление сливу источника, емкость источника затвора
Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор. Если регулируемый резистор перенесен на конец, может быть только измеренное значение сопротивления
Максимальное разрешение измерения сопротивления Ом. Можно измерить до 50 мОм
Диапазон измерения конденсатора от 25 пф-100 МФ, разрешение 1 пФ
Больше конденсатора 90 НФ при измерении эквивалентного последовательного сопротивления (ESR), эквивалентное последовательное сопротивление высокого разрешения 0,01 Ом
Более 5000 пФ конденсатор также показал скорость снижения после того, как напряжение зарядки значения конденсатора может отражать коэффициент качества (значение Q)
Измерение максимум двух диодов показывает положительное и отрицательное, состояние напряжения
Светодиоды также отображают диод графического символа, напряжение проводимости намного выше, чем у обычного диода
Обратное напряжение пробоя ниже 4,5 в стабилитрон может определить его, появляется как символ двойного диода. Преобладает положительное и отрицательное напряжение для обозначения диода 700 мВ, регулируется второй символ диода, соответствующий напряжению. Поэтому не используйте обычный диод, а диод стабилителя измеряется одновременно
Проверьте один диод, в то время как его тестовый обратный переход между емкостью перехода PN транзистора, подлежащего проверке ed, затем только одновременно в транзисторную базу и эмиттер, базу и коллектор или
Из тестируемого конденсатора менее 25 ПФ для тестирования необходимо подготовить конденсатор 30 пФ, конденсатор 30 ПФ для тестирования, тестирования и затем повторного измерения после того, как конденсатор подключен параллельно, вычитая измеренное значение конденсаторов 30 ПФ с полученными результатами
Для резистора 0,01 Ω при измерении его индуктивности диапазон измерения от mH - 20H
Около двух секунд во время теста большие конденсаторы и индукторы займут больше времени
Дополнительные функции включают Измерение частоты, измерение напряжения, квадратный генератор волн, ШИМ
Генератор, выбор цвета, калибровка ввода в эксплуатацию, Непрерывное тестирование и другие функции
Диапазон частот от 1 Гц до 1 МГц или выше, измеряемый на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц
Измерение напряжения постоянного тока до 50 в
Весь путь к выходу квадратного волнового сигнала, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц
Выход одной фиксированной частоты, импульсный сигнал переменного рабочего цикла (ШИМ), рабочий цикл регулируется в диапазоне 1% -99%
Отдельный тест емкостных функций, тестовый режим для непрерывного измерения конденсаторов 2-50 МФ можно измерять непосредственно в их цепи (цепь, в которой требуется мощность измеренной емкости, после того, как измеренная емкость должна быть полностью разряжена)
Тиристоры и Тиристоры могут распознавать только распиновку, а также необходимо проверить тиристорный или ИКВ пусковой ток меньше, чем может предоставить текущий тестовый прибор, тестер может обеспечить только Максимальный пусковой ток 6 мА
1. Выключите
2. Тест транзистора

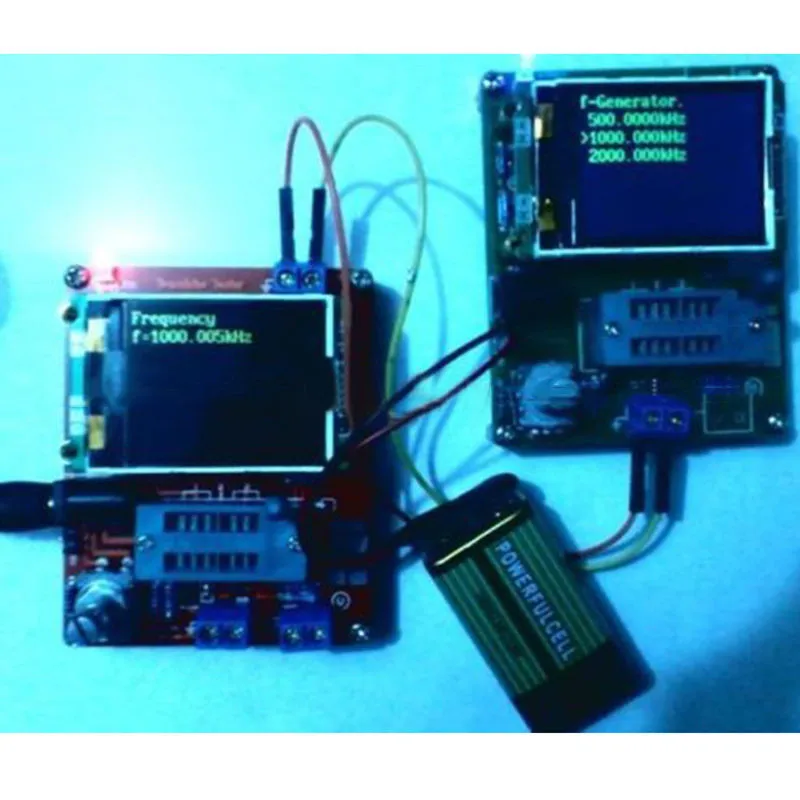

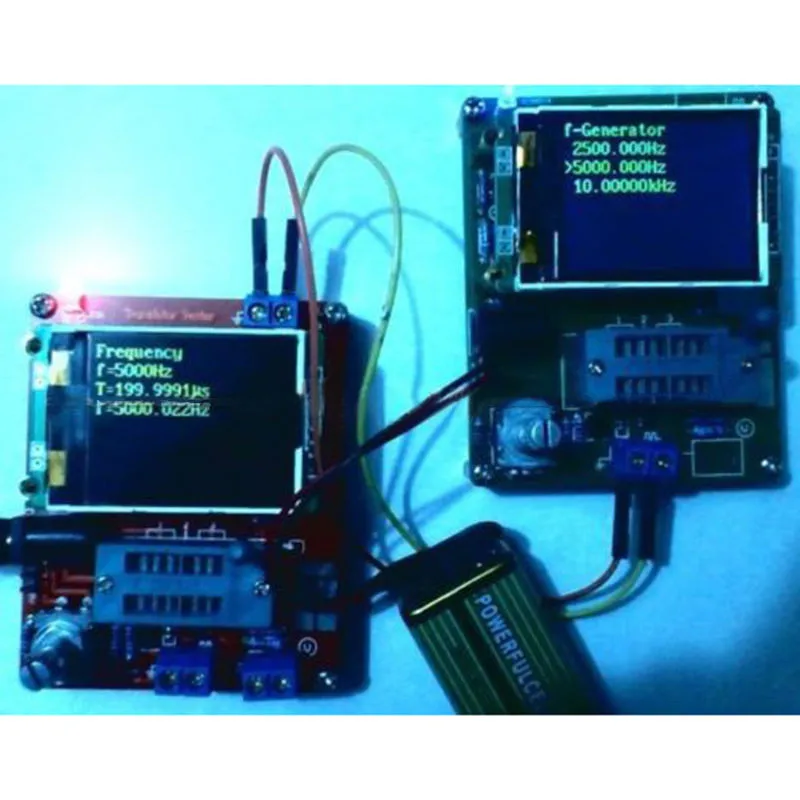

3. Тест частоты
4. F-генератор
5. 10-битный ШИМ

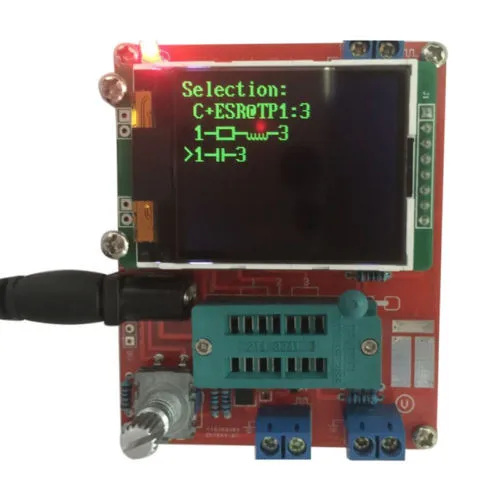

6. C + ESR @ TP1:3
7. Сопротивление непрерывного измерения
8. 1-|-3 емкость непрерывного измерения
9. Поворотный энкодер
10. Самопроверка
11. Тест напряжения
12. Фронтальный
13. Регулировка фона
14. Показать дату
Посылка входит
1 шт. тестер
1 шт. зажим для батареи
Примечание: аккумулятор и блок питания в комплект не входят
