Программатор USB UPA V1.3, инструмент для настройки микросхем ECU с полным адаптером, программатор EEPROM, высокое качество
1 330,00₽
В наличии!
Последнее обновление: 20.09.2024
Новый UPA USB программист V1.3 ECU чип тюнинг программист с полным адаптером
Топ 4 причины получить программатор USB UPA
1. Язык: английский.
2. Аппаратная версия: V2014
3. Программное обеспечение Vesion: V1.3
4.Поддерживает функцию Nec, но в посылка нет адаптера NEC
UPA USB программатор Описание:

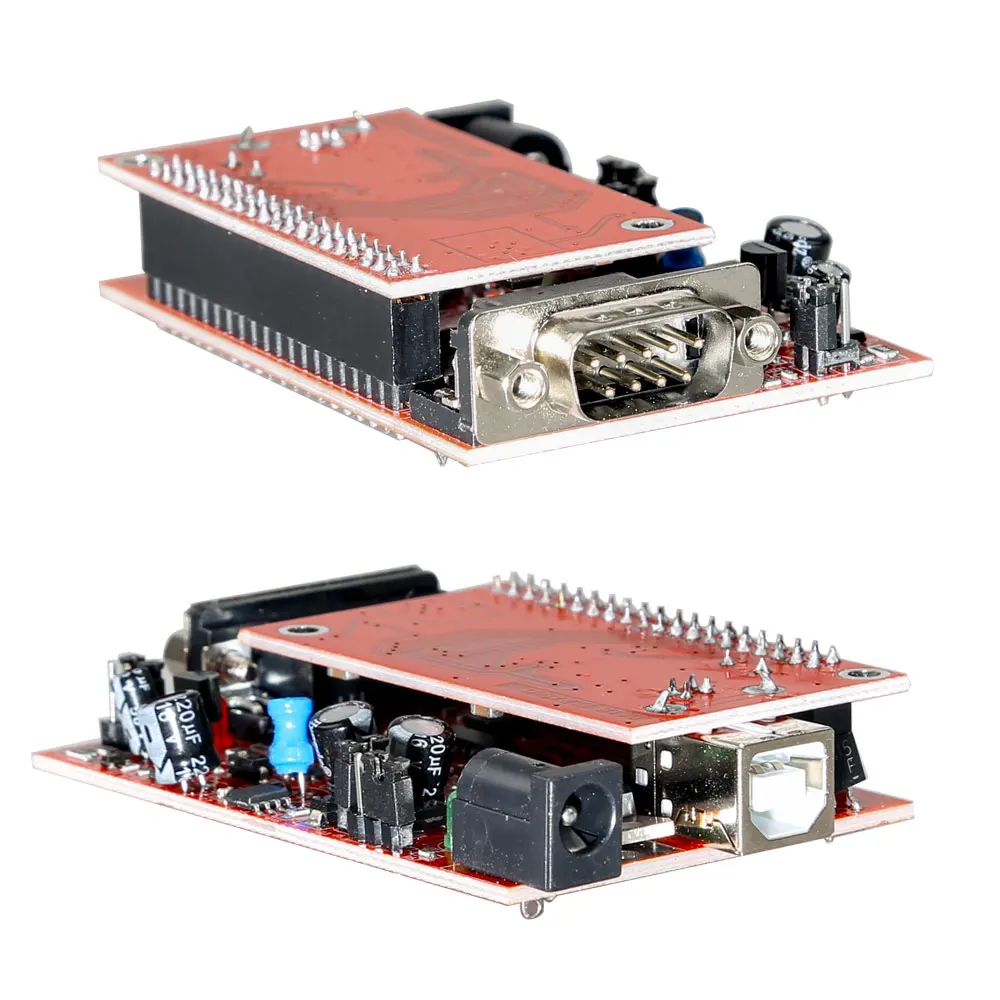

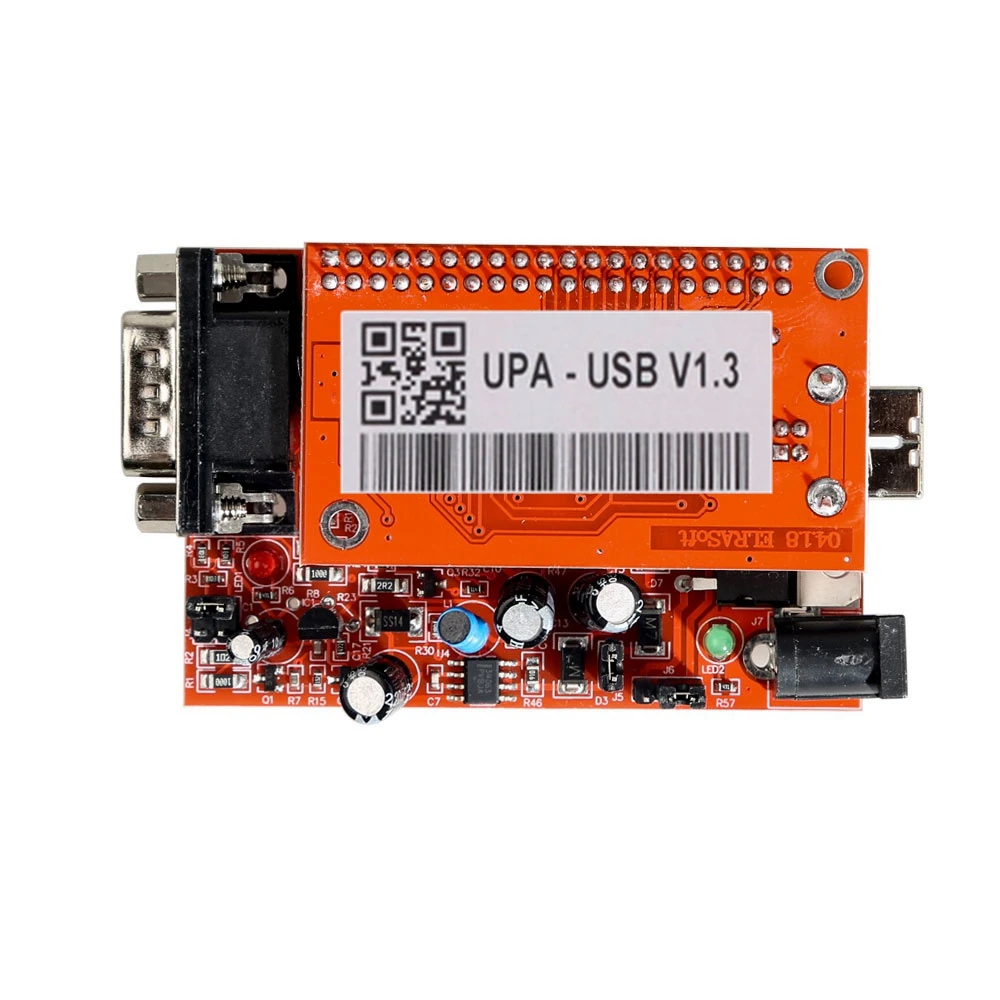

Новый Upa-usb полный комплект со всеми адаптерами, основное устройство может быть непосредственно подключено к Elrasoft.com UUSP (UPA-USB Серийный программист) или с помощью дополнительного удлинительного кабеля DB9 male / female 1:1. Он оснащен 40pin ZIF сокет для всех узких и широких DIP / DIL устройства, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.
Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной и безопасной по сравнению с проводкой вручную.
Дополнительные пакеты могут быть покрыты широко доступными адаптерами, подключенными к разъему 40 pin ZIF.
Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, может быть подключен с помощью стандартного 1:1 плоский кабель (все указанные аккумуляторы входят в комплект поставки). Включенные адаптеры PLCC ISP должны быть помещены непосредственно над паяльным чипом целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактным разъемом ISP)
UPA-USB программатор устройства V1.3 обновление информации:
Добавлена поддержка MC9S12HY64/HA32
Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A
Добавлена поддержка 24C1024, 24C1025
Добавлено большое стирание данных памяти на фотографии 16F913-7/946, 12F629/675
Добавлена функция сценария GetPage
Добавлена функция сценария AutoBaudRateDevice (только устройства hc08)
Добавлен скрипт функции GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl
Добавлен скрипт функции enablepicmemoryregions (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;
Исправлена ошибка с функциями сценария программирование, считывание... При использовании с фотографиями
Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)
Исправлена ошибка при считывании 68hc11, если осциллятор не установлен в Auto
Обновленные файлы примера сценария
Программное обеспечение подписано в цифровой форме
Usb-драйвер upausb.sys цифровой подписью
EEproms
Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните программировать либо через ZIF, либо SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.
Motorola MCU's
Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к основному разъему ISP 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target получил собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без пайки, без разборки, без подсчета штифта, экономит много времени и хлопот, и давайте вам сделать вашу работу более быстрой, точной и легкой)
Как только ваша мастерская будет оборудована нашим набором адаптеров, вы получите совершенно новый опыт UPA.
STMicroelectronics ST62 *:
ST6240, ST6245, ST6249
NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, MC68HC05X32
Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, mc68hc11hc11f1, MC68HC11K4, mc68hc11k8, mc11hc11hc11k8,
Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128
Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-разрядные опасности: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F871, picf84 PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
Микропровод EEPROMs: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, m25p950st40, 950st40, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
* Только EEPROM
NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

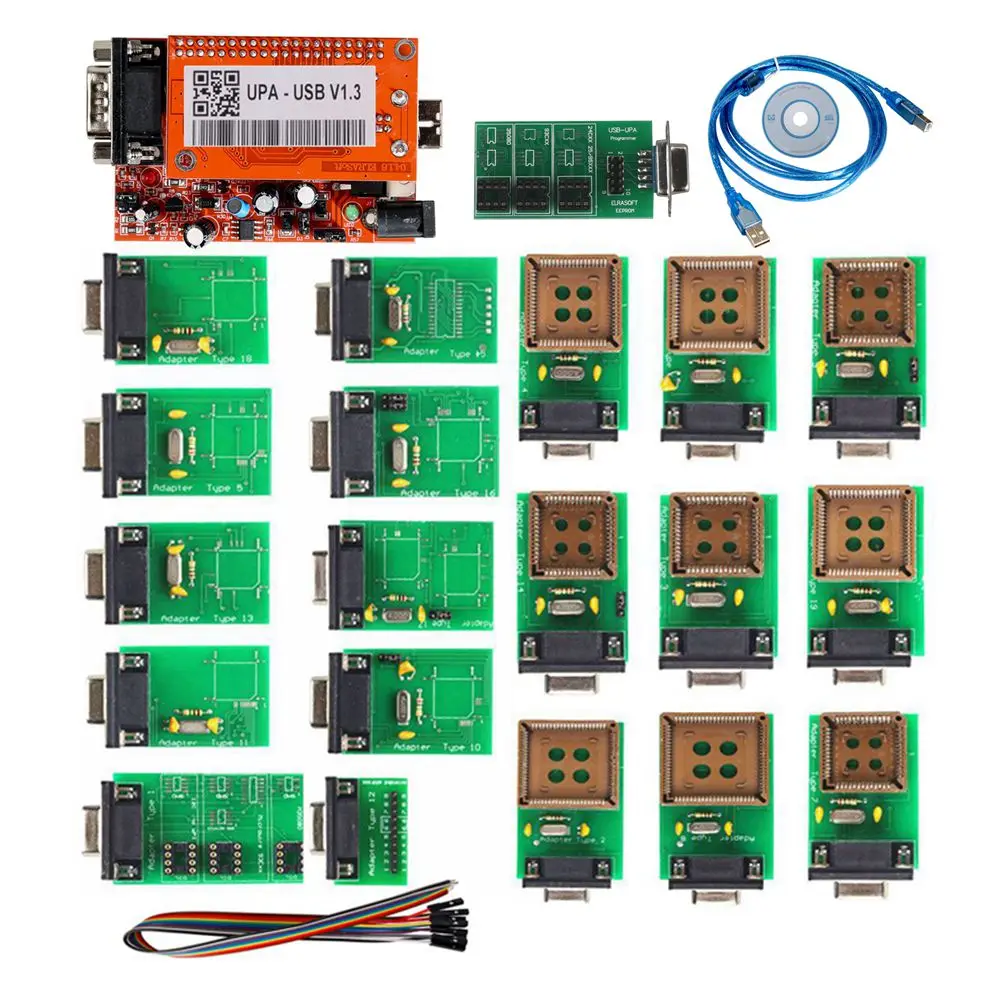

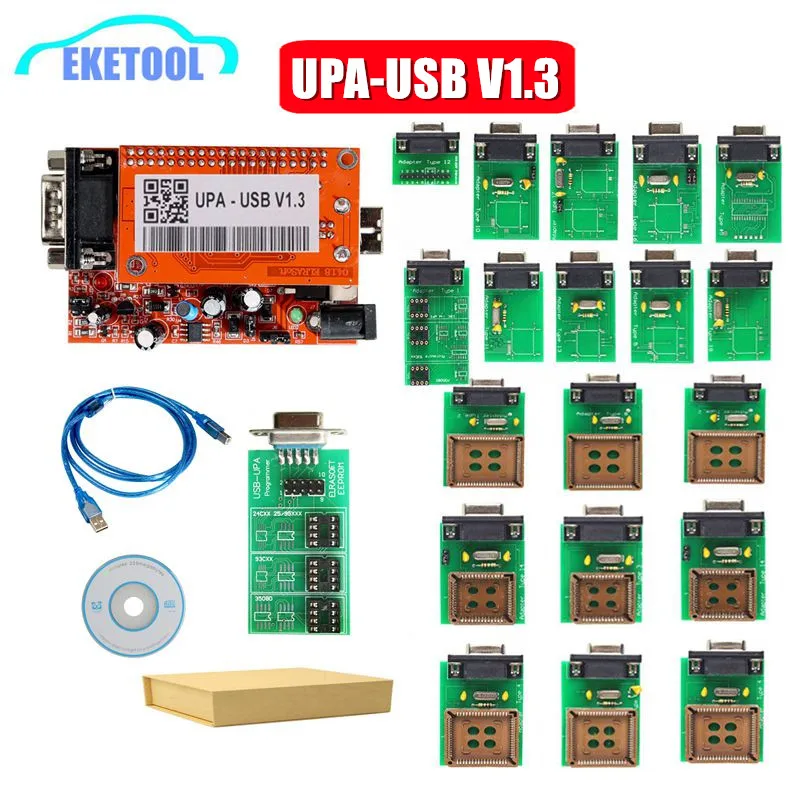

Посылка:
1 шт. х Основной блок
1 шт. х USB кабель
1 шт. X CD
1 шт. X 5-контактный кабель

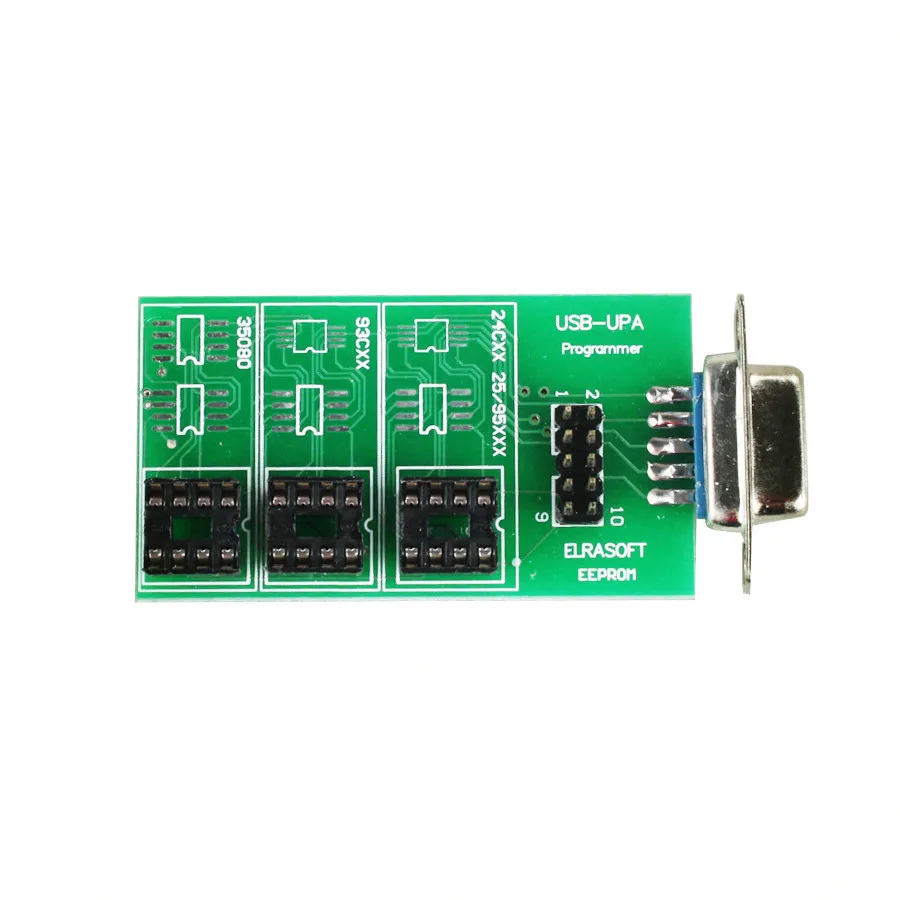

1 шт. X адаптер типа 1 на eprom I2C,SPI, Microware e M35080

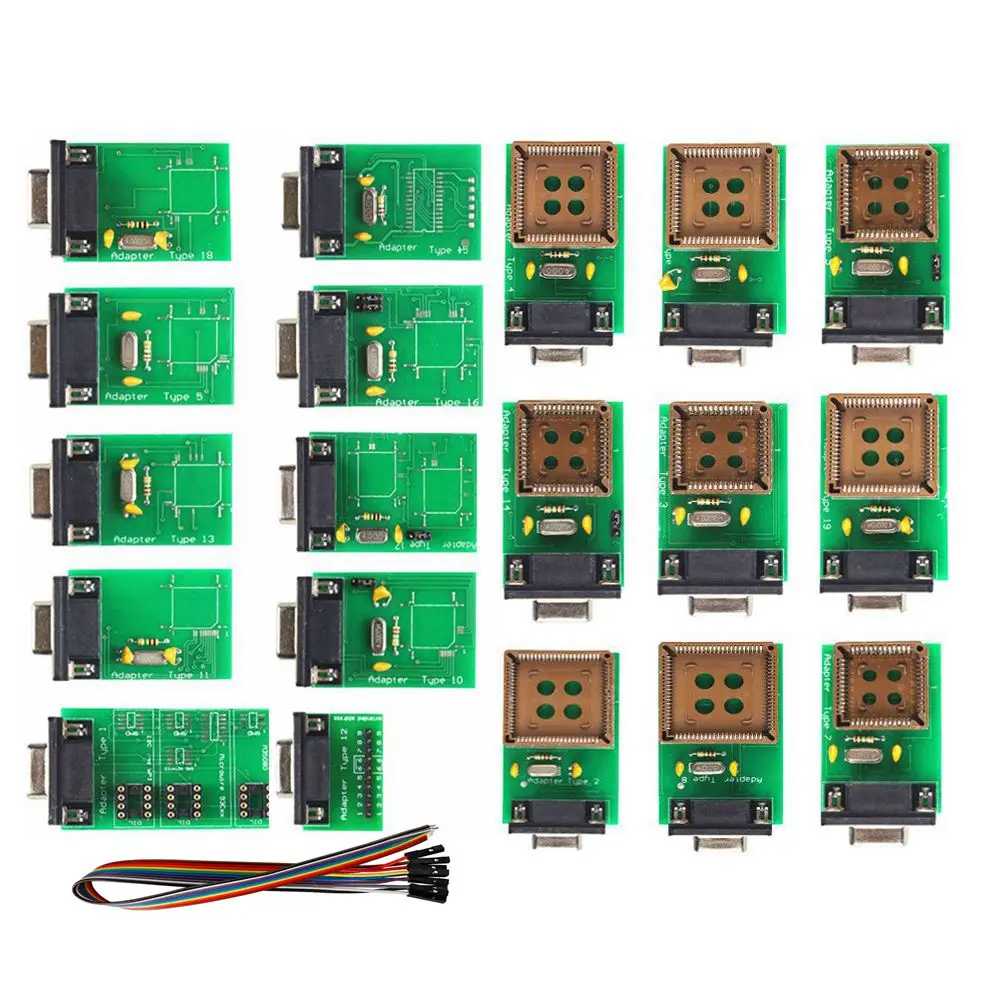

1 шт. X адаптер типа 2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84
1 шт. X адаптер Type3 Motorola MC68HC08AS-PLCC52
1 шт. X адаптер Type4 Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68
1 шт. X адаптер Type5 Motorola MC68HC(9)08-QFP64
1 шт. X адаптер Type6 Motorola MC68HC11F1-PLCC68
1 шт. X адаптер Type7 Motorola MC68HC05H12-PLCC52
1 шт. X адаптер Type8 Motorola MC68HC11K-PLCC84
1 шт. X адаптер Type9 Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52
1 шт. X адаптер Type10 Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64
1 шт. X адаптер Type11 Motorola MC68HC11K-QFP80
1 шт. X адаптер Type12 Расширенный адрес
1 шт. X адаптер Type13 Motorola MC68HC11A8/E1/E9/E20-QFP64
1 шт. X адаптер Type14 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52
1 шт. X адаптер Type15 Motorola MC68HC(7)05E6-SOIC28
1 шт. X адаптер Type16 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64
1 шт. X адаптер Type17 Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80
1 шт. X адаптер Type18 Motorola MC68HC11F1-QFP80
1 шт. X адаптер Type19 Motorola MC68HC11L6-PLCC68
UPA большие зеленые адаптеры:
