Последнее обновление: 01.05.2022
\
\
Особенности
\

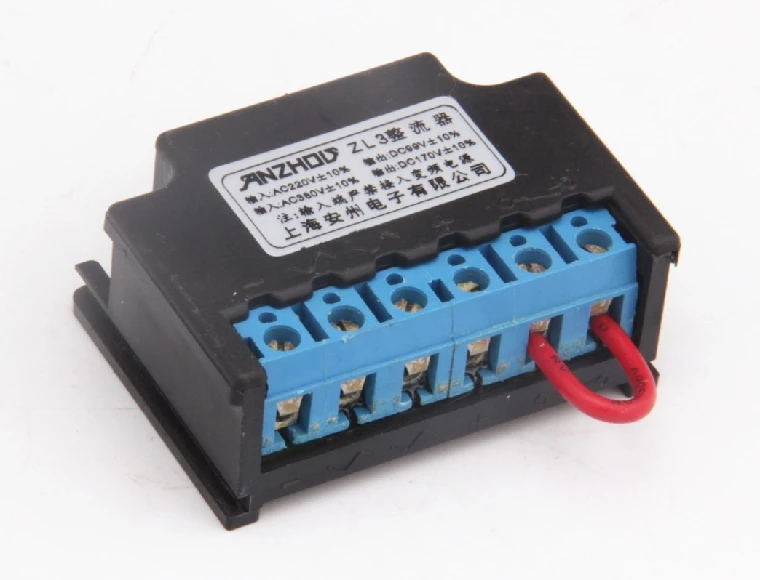

Компактный пластиковый корпус.
\
Маленький размер.
\
Он может быть установлен в клеммной коробке двигателя.
\
Обратное пиковое напряжение переключателя постоянного тока создает защитный эффект.
\
Максимальная температура окружающей среды80.
\
Таблица форм продукта
\
\Номинальное напряжение тормоза
\Номинальное напряжение magenet
\Диапазон напряжения катушки
\Допуск напряжения катушки
\U2 (U Out)
\Напряжение питания переменного тока
\Источник напряжения переменного тока
\U1 (U in)
\99 в
\93-118 в
\220В переменного тока
\198 В
\182-230 В
\220В переменного тока
\170 в
\162-198 В
\380VAC
\
Технические данные
\
\Тип выпрямителяТип выпрямителя
\Полный/полуволновой выпрямитель
\Полная/полуволнаВыпрямитель
\Полностью волновое выпрямленное выходное напряжениеВыходное напряжение с полнымВыпрямитель
\Vdc = Vac/1,1
\Полуволновое выпрямленное выходное напряжение Выходное напряжение с половинойВыпрямитель
\Vdc = Vac/Двадцать два
\Температура окружающей среды Температура окружающей среды ()
\-25-+80
\Входное напряжение(40-60 Гц) Uin = входное напряжение (40-60 Гц)
\

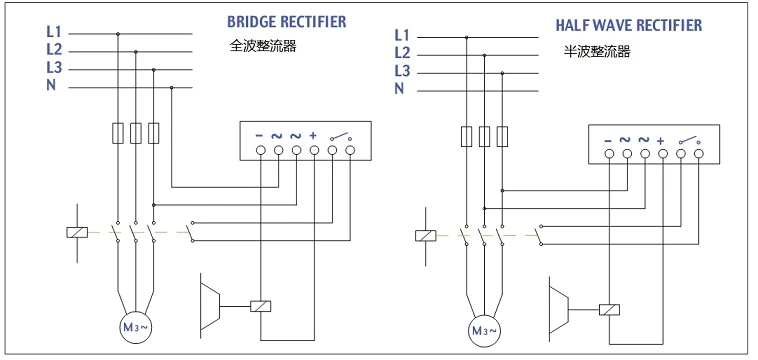

Боковой переключатель подключения постоянного тока
\
Когда переключатель соединен между выпрямителем и тормозным магнитом, время задержки отклика короткое, энергия магнитного поля поглощается выпрямителем. Пиковое напряжение, генерируемое при открытии и закрытии выключателя, не влияет на выпрямитель.
\
На стороне выпрямителя постоянного тока подключен переключатель, который позволяет максимальную частоту переключения и емкость соответствующего магнита, для достижения более высокой частоты переключения, тормоза или выпрямителя+,-Клеммы постоянного тока параллельно с реstat.
\
\
