Новый макетный комплект Xilinx FPGA Xilinx spartan 6 макетная плата


Основные параметры:
Чип FPGA: Основной чип XC6SLX9-2FTG256C, чип-BGA посылка, 256 контактов. Имя контакта в виде буквы + номера, например, E3, G3.
Напряжение: 5 В, источник питания интерфейса USB.
Размеры: 90 мм * 130 мм
Кварцевый генератор: 50 м
Слой PCB: 4 слоя
Расширенный номер IO: 68
Емкость SDRAM: 256 Мбит
Емкость вспышки: 16 Мбит
Цвет VGA: 65536
Уровень порта IO: 3,3 В
Периферийный интерфейс:
1) Источник питания с интерфейсом USB, а также последовательный порт USB.
2) большой емкости 256 Мбит SDRAM, может использоваться в качестве буфера данных.
3) 16 Мбит SPI FLASH, может использоваться как конфигурационные файлы FPGA и хранилище данных пользователя.

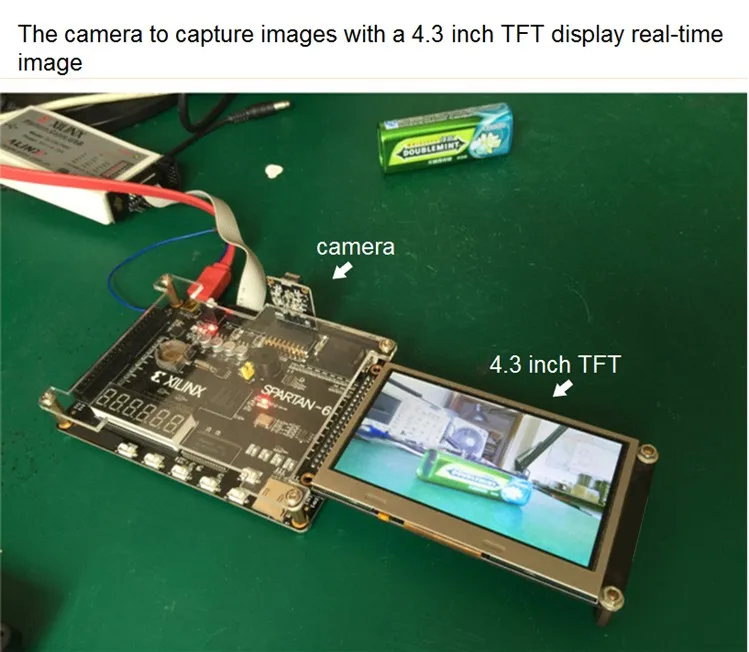

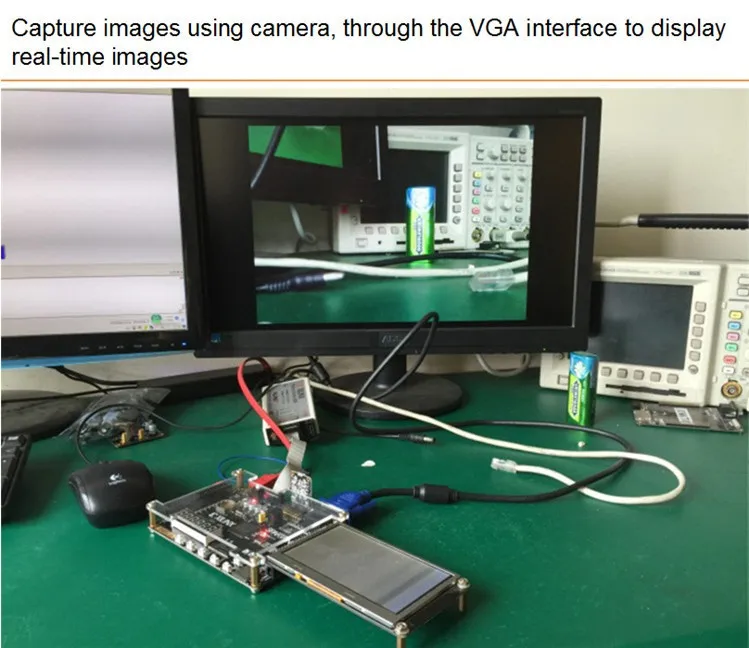

4) к интерфейсу камеры можно подключить 5 миллионов пикселей, таких как OV5640.

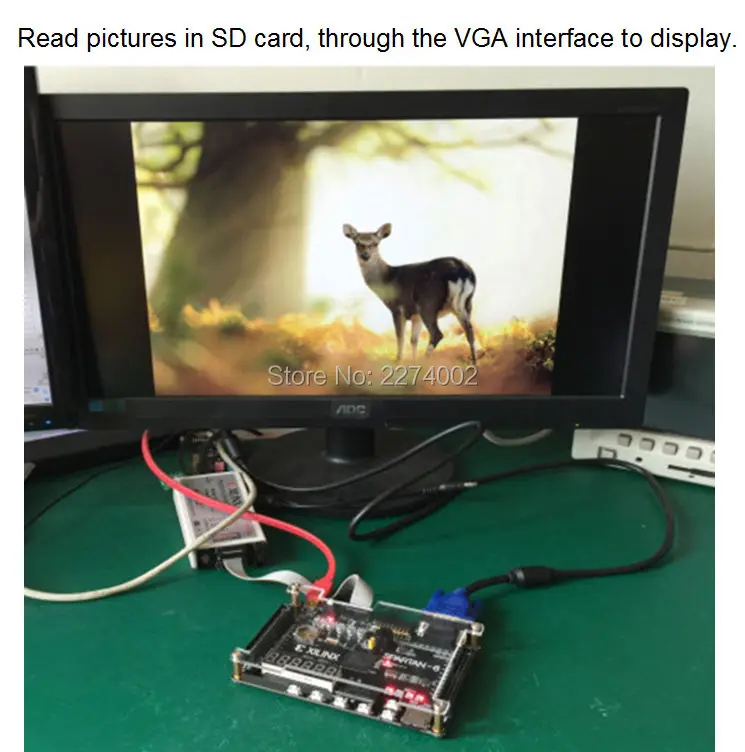

5) 16-битный интерфейс VGA, поддерживает 65536 цветов, вы можете отображать цветные изображения и другую информацию.
6) часы RTC в режиме реального времени с держателем батареи, модель батареи CR1220.
7) интерфейс IIC EEPROM 24LC04.
8) четыре светодиода.
9) четыре клавиши пользователя.
10) Кнопка сброса, программа сброса для FPGA.
11) ключ конфигурации, подключается к выделенному контакту FPGA_PROGRAM_B для изменения конфигурации программы ПЛИС.
12) бортовой активный кристалл длиной 50 м обеспечивает устойчивый Источник часов для макетной платы.

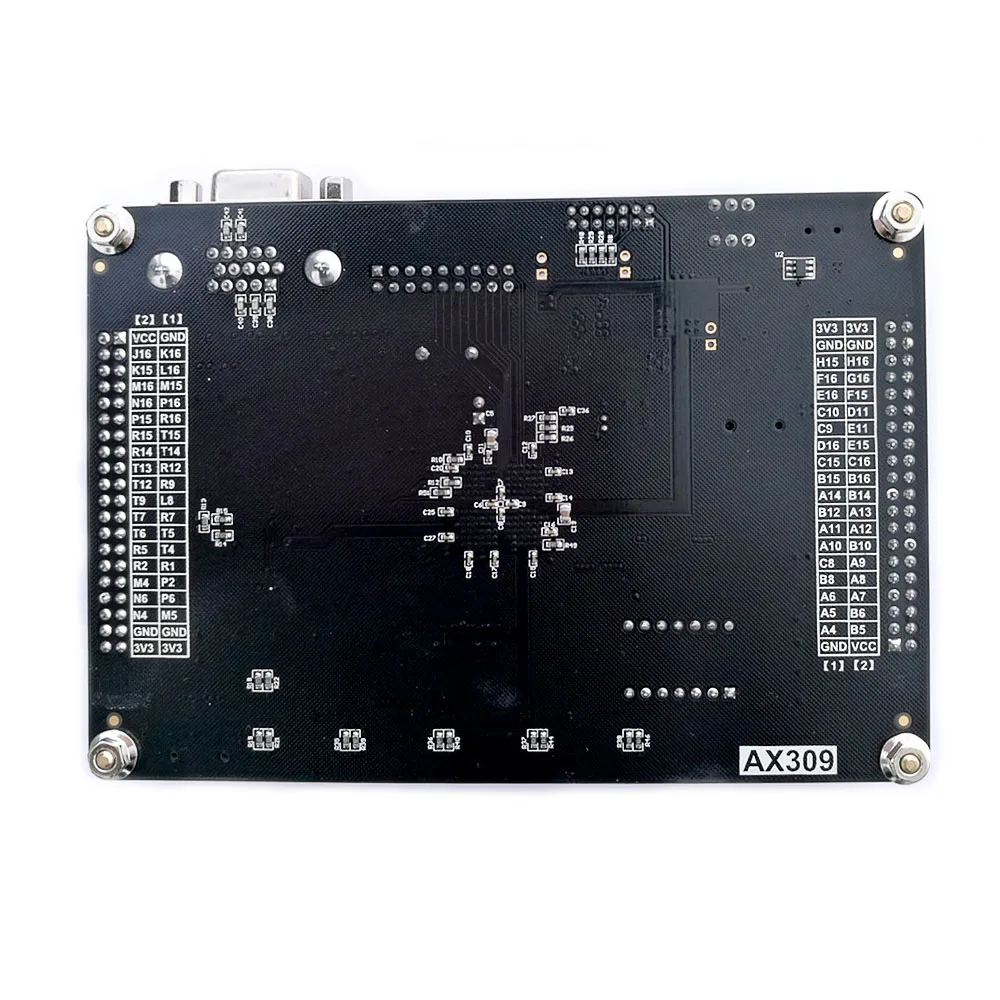

13) два 40-контактного стандартного порта расширения AX (шаг 2,54 мм), 34 порта ввода-вывода, один источник питания 5 В, два источника питания 3,3 В, три GND. Он может Подключать два модуля расширения одновременно, такие как 2,5-дюймовый модуль TFT и модуль AD / DA.
14) интерфейс JTAG, отладка FPGA и программирование.
15) Разъем для карты MicroSD, поддерживает режим SPI.
16) 6-битная цифровая трубка.

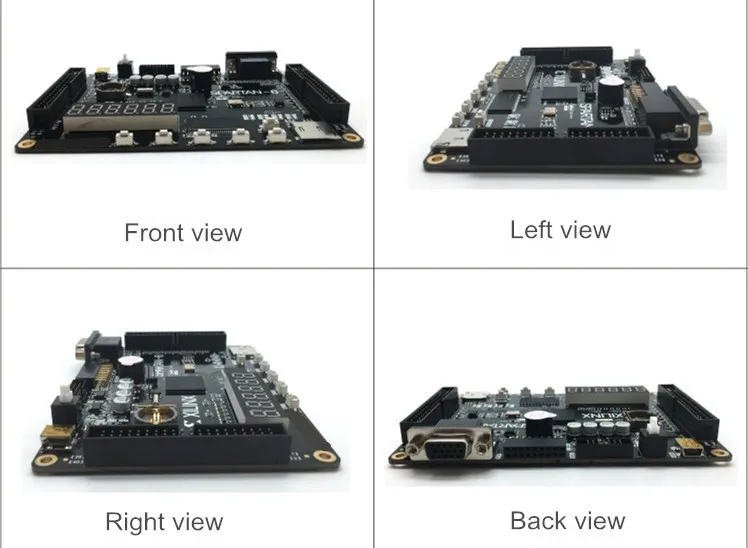

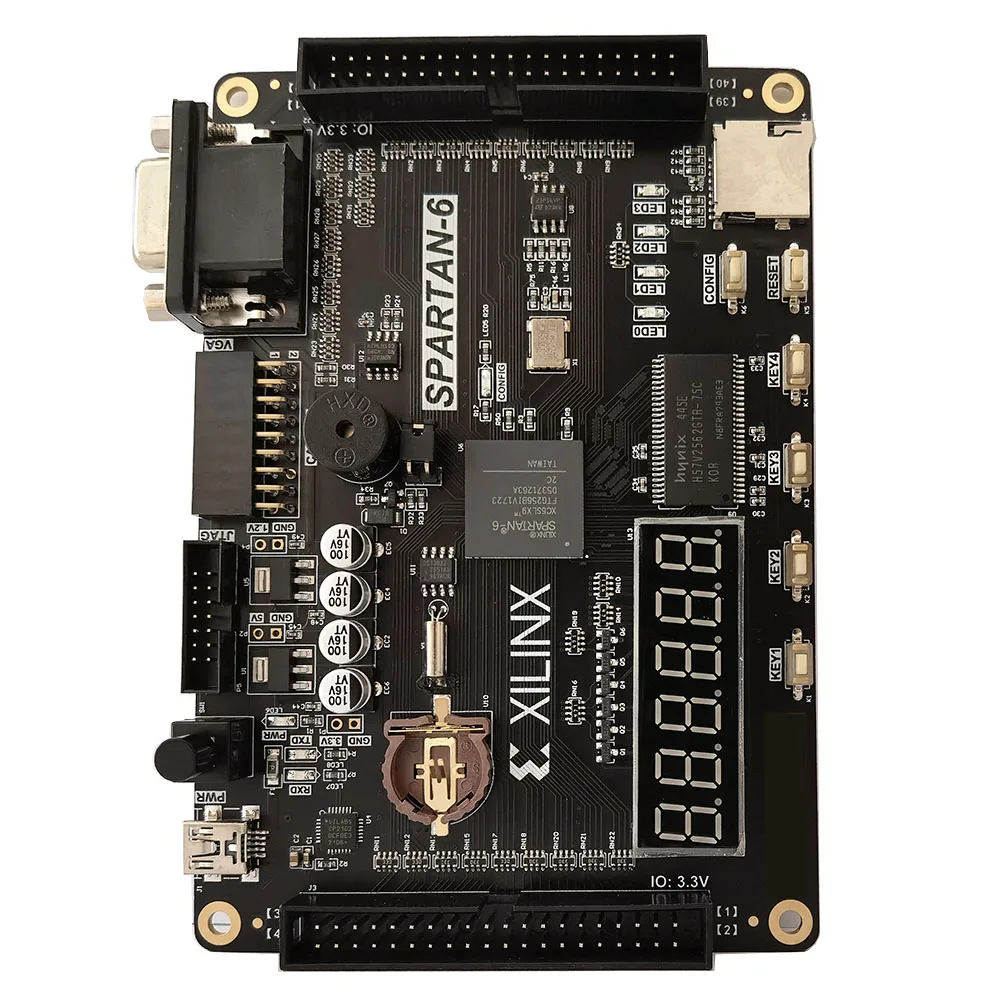

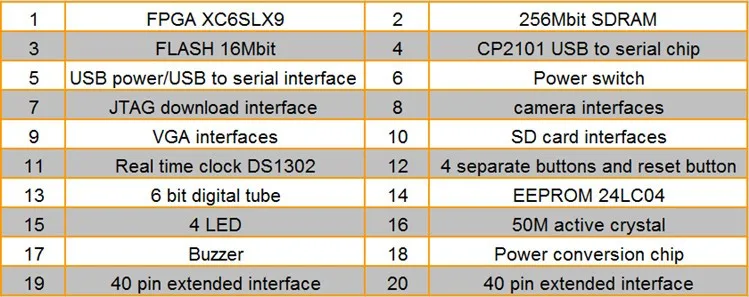

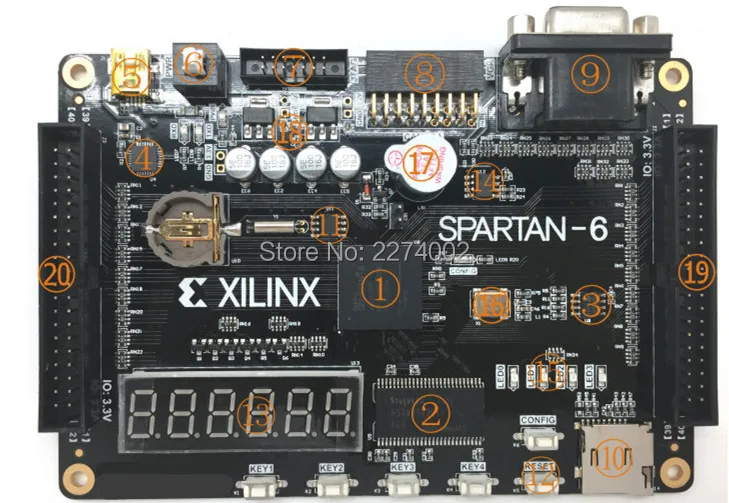

Описание структуры макетной платы:

Особенности питания:

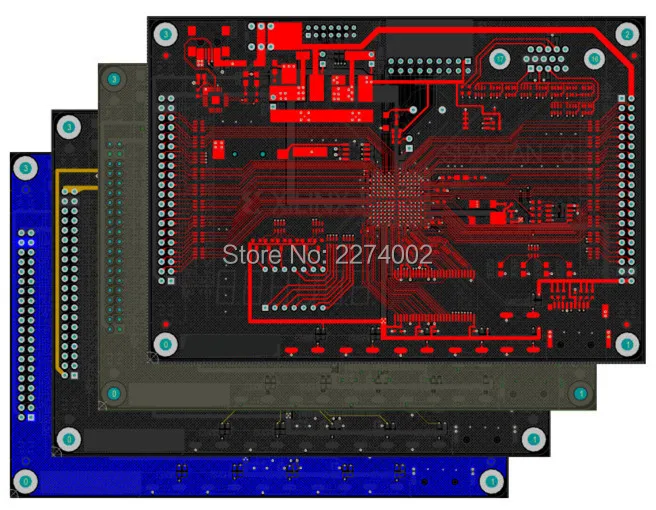

Когда мы проектируем печатную плату, используя 4-слойную печатную плату, зарезервированную для независимого слоя GND, чтобы обеспечить полную плоскость заземления платы для обеспечения очень хорошей стабильности платы.

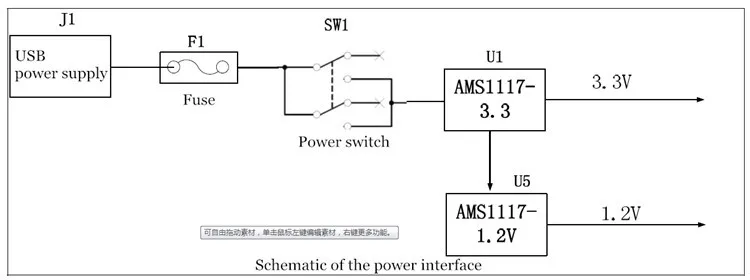

Макетная плата с источником питания USB, через два чипа LDO для производства + 3,3 В, + 1,2 в источник питания, для удовлетворения напряжения банка ПЛИС и напряжения ядра.

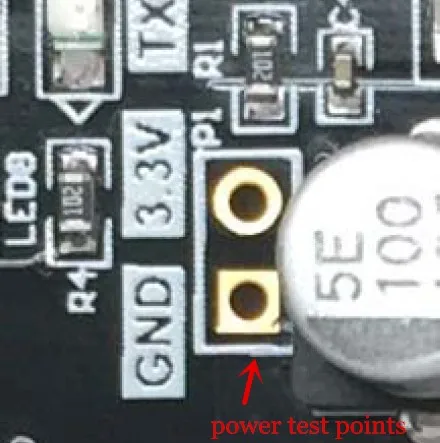

Мы оставляем за собой тестовые точки мощности на плате разработки, чтобы пользователь мог подтвердить напряжение на плате.

Резервная плата 2. 40-контактные стандартные расширения, 68 портов ввода-вывода, Совместимость с 5 В и 3,3 В, очень подходит для DIY.
Примечание: порты ввода-вывода подключаются к выводу ПЛИС, уровень 3,3 В. Не подключайте напрямую к устройству 5 В, иначе он сгорит ПЛИС.
Функция интерфейса JTAG:
Загрузите скомпилированную программу (.Bit) на FPGA. Битный файл загружается на ПЛИС, программа будет потеряна после отключения питания.
Загрузите программу конфигурации флэш-памяти (.mcs) на флэш-память SPI. Загрузите MCS файл для FLASH, отключение питания не потеряет программу, FPGA прочтит файл конфигурации во флэш-памяти и запустит программу после повторного включения питания.
Высокоскоростной AD/DA модуль:




Аппаратная структура AD/DA модуля:

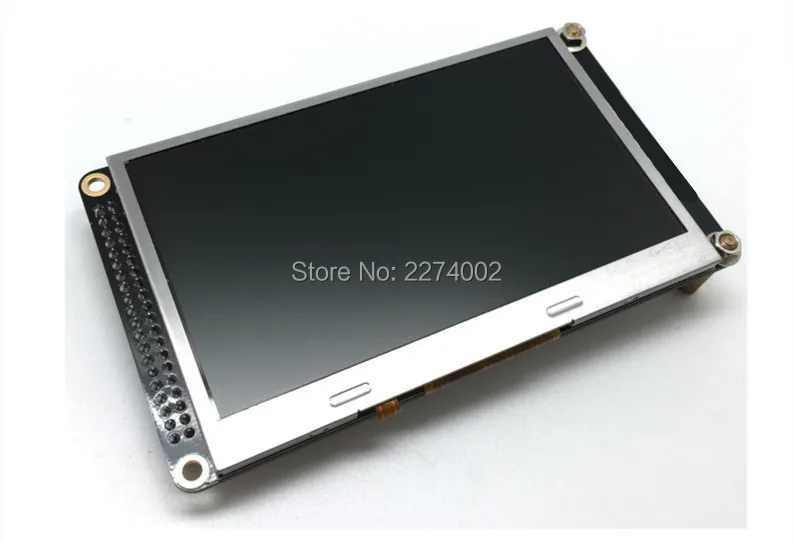

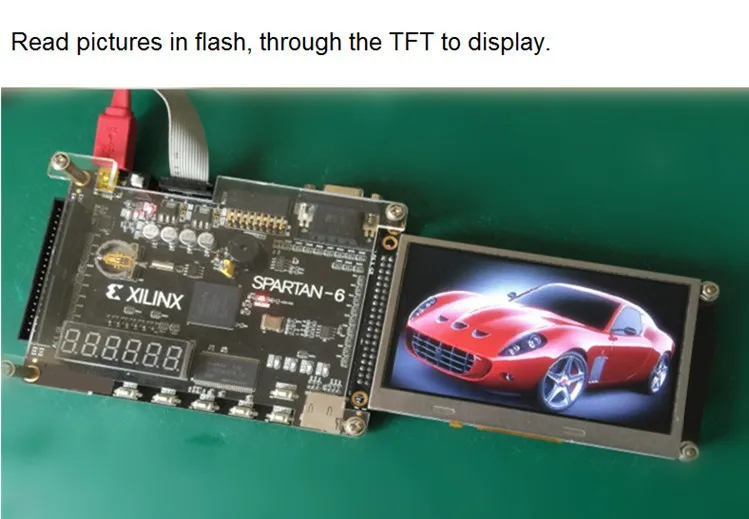

Основные параметры 2,8-дюймового ЖК-экрана TFT:
Размеры: 4,3 дюйма
Пиксели дисплея: 480(RGB) * 272
Интерфейс: RGB 24 бита
Глубина цвета: 16,7 М
Интервал пикселей (мм): 0,198*0,198
Активная область (мм): 95,04*53,86
Вес (г): 44,065
Светодиодные номера: 10 светодиодов

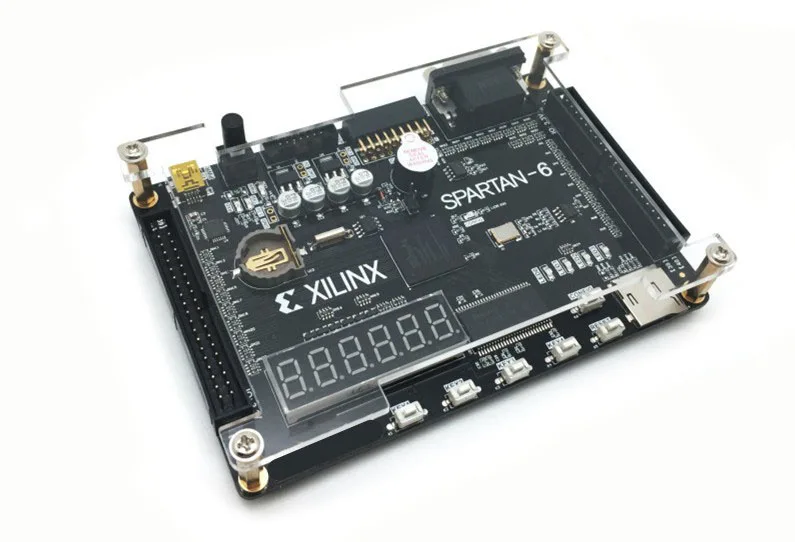

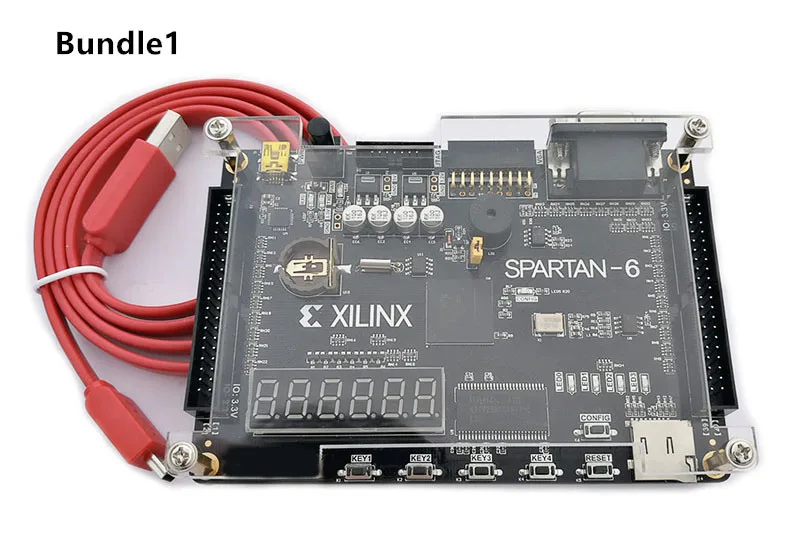

Комплект поставки 1:
1 макетная плата FPGA spartan6
1 * USB-кабель для источника питания
Информация о плате разработки включает печатную плату, схемы, образцы программ и т. д. (мы отправим вам ссылку для скачивания)

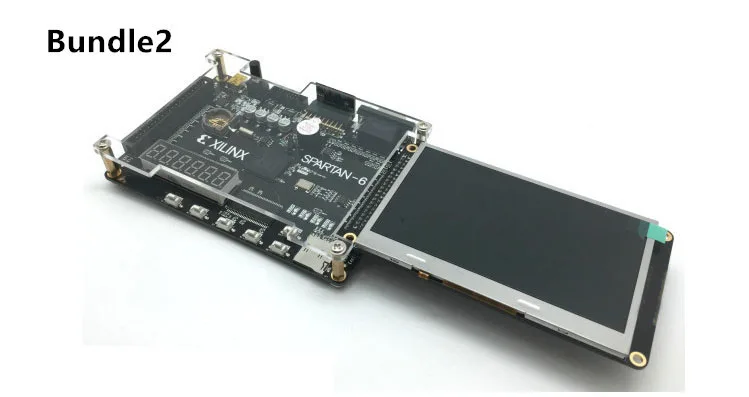

Комплектация 2:
1 * макетная плата Xilinx Spartan6 FPGA
1 * USB-кабель для источника питания
1*4,3-дюймовый TFT-модуль
Информация о плате разработки включает печатную плату, схемы, образцы программ и т. д. (мы отправим вам ссылку для скачивания)

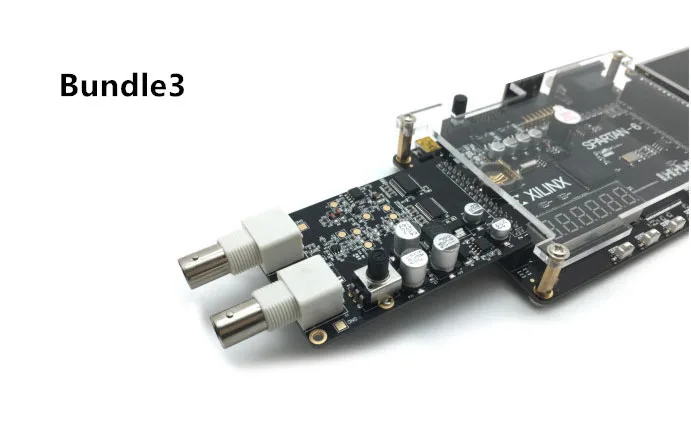

Комплект поставки 3:
1 * макетная плата Xilinx Spartan6 FPGA
1 * USB-кабель для источника питания
1 * высокоскоростной модуль AD/DA
Информация о плате разработки включает печатную плату, схемы, образцы программ и т. д. (мы отправим вам ссылку для скачивания)

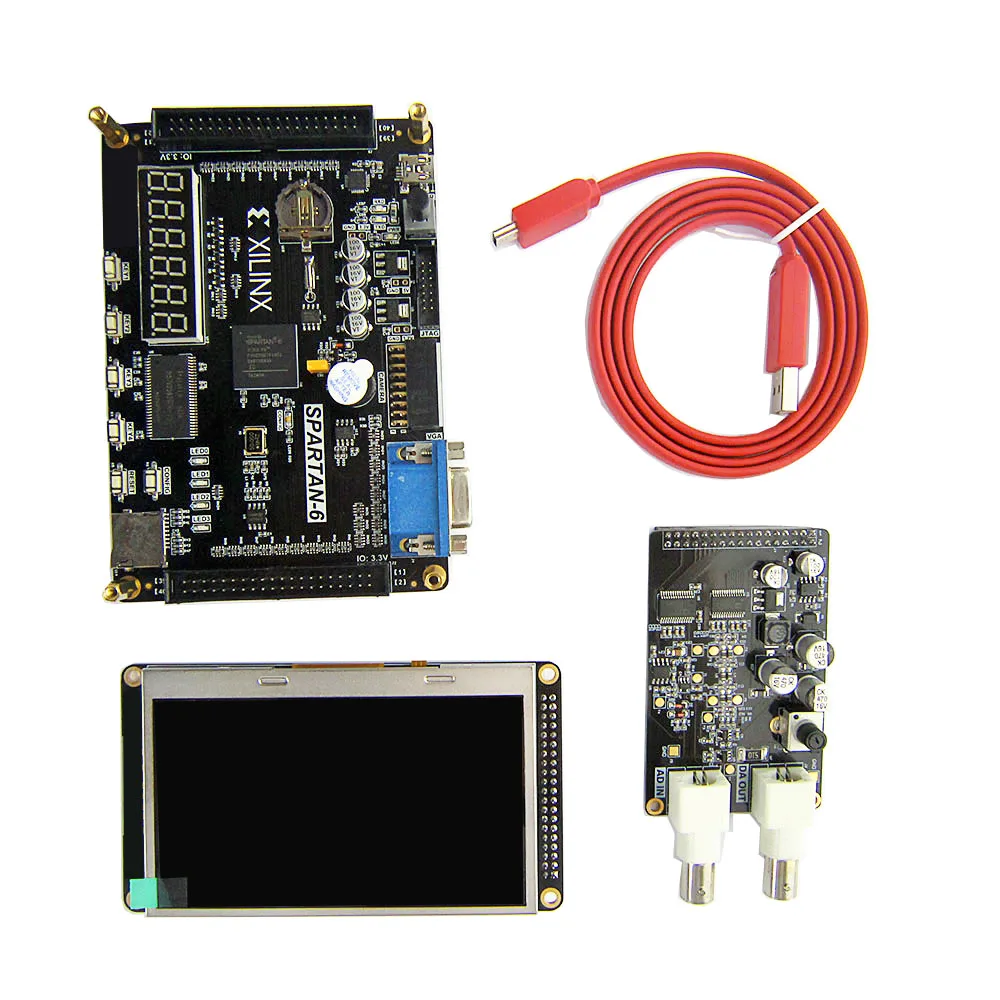

Комплект поставки 4:
1 * макетная плата Xilinx Spartan6 FPGA
1 * USB-кабель для источника питания
1*4,3-дюймовый TFT-модуль
1 * высокоскоростной модуль AD/DA

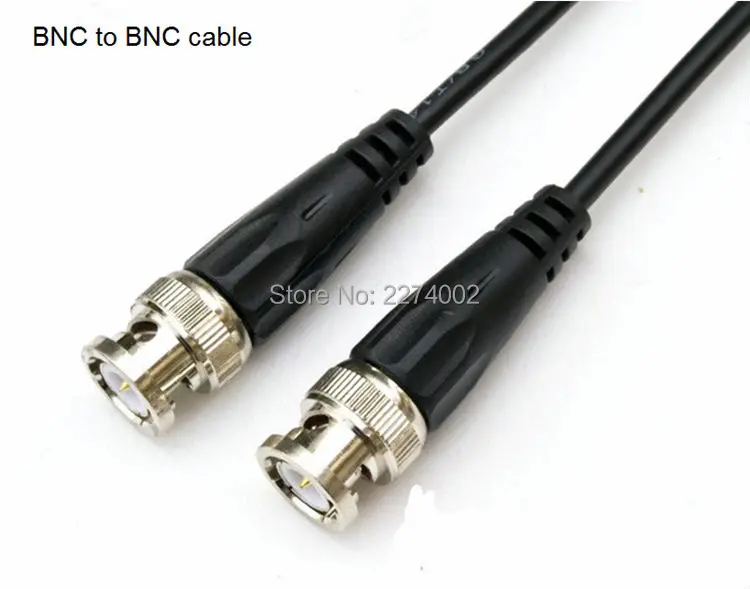

1 * кабель BNC-BNC
Информация о плате разработки включает печатную плату, схемы, образцы программ и т. д. (мы отправим вам ссылку для скачивания)

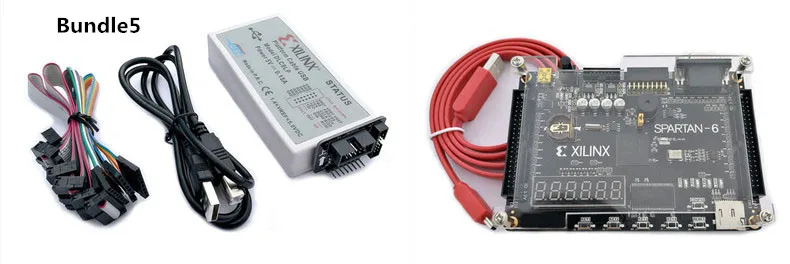

Комплект поставки 5:
1 * макетная плата Xilinx Spartan6 FPGA
1 * USB-кабель для источника питания

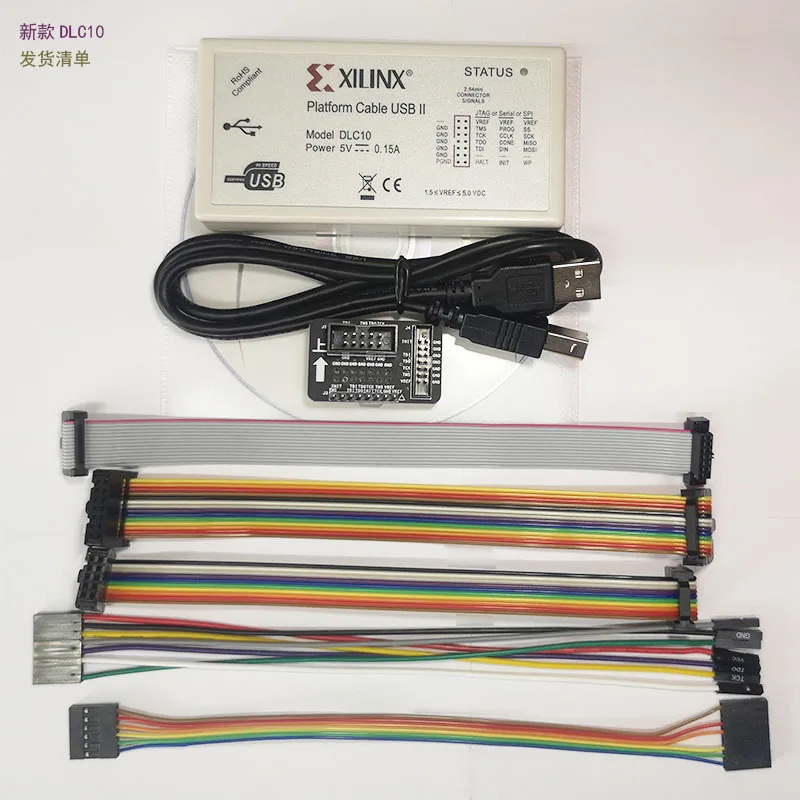

1 * Платформа Xilinx кабель USB (модель DLC10)
Информация о плате разработки включает печатную плату, схемы, образцы программ и т. д. (мы отправим вам ссылку для скачивания)

ПараметрыXilinx PlatformCableUSB:

1. Чип:CY7C68013A
2. Автообновление прошивки
3.Поддержка всех устройств Xilinx CPLD/FPGA
4. Поддержка воздействия и микроскопа
5. Поддержка JTAG,Slave Serial, SPI три режима загрузки
6. Часы для загрузки целевого устройства опционально, до 24 МГц
7. Напряжение целевого устройства 1,2-5 в Совместимо, автоматическая адаптация к напряжению ввода-вывода целевой платы
8. Поддержка нескольких операционных систем: XP,Win7,Win8, Win10,Redhead Enterprise Linux
9.JTAG с обработкой изоляции сигнала для защиты вашего оборудования
Разница между старыми и новыми версиями:

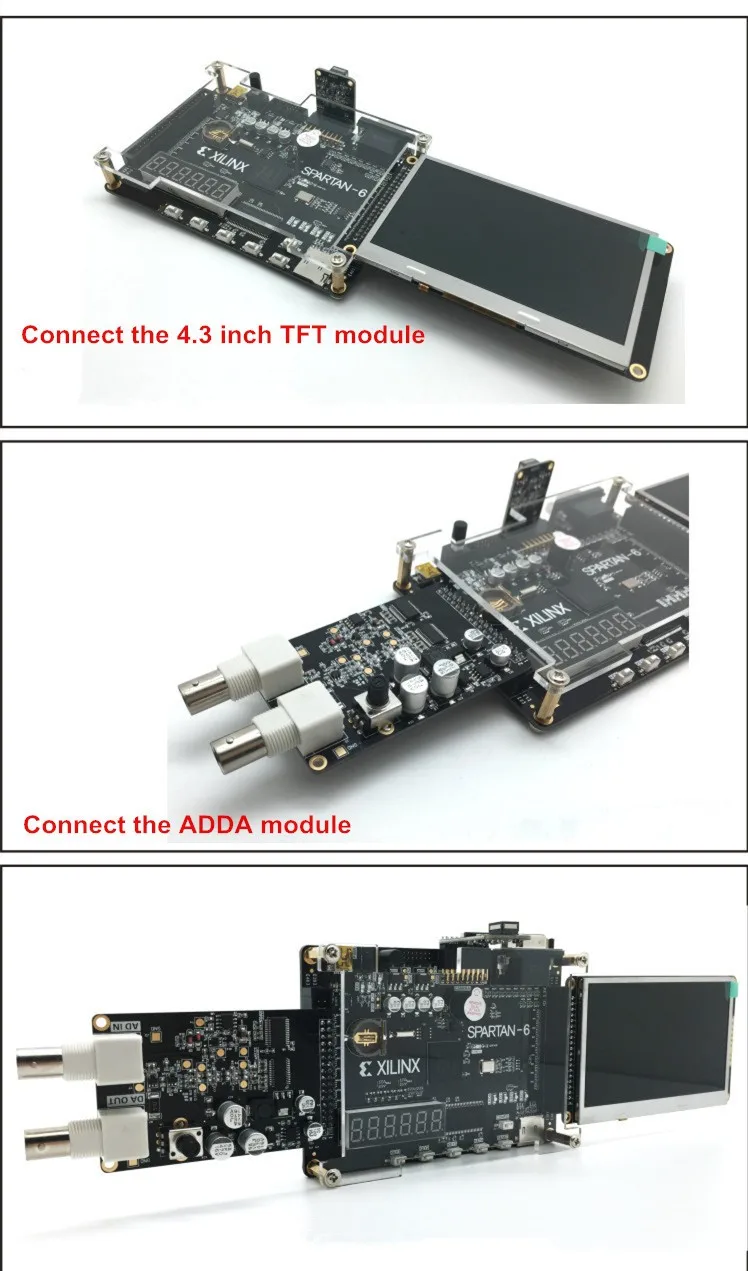

Больше модулей, совместимых с макетной платой:
