AK-YK68-01S

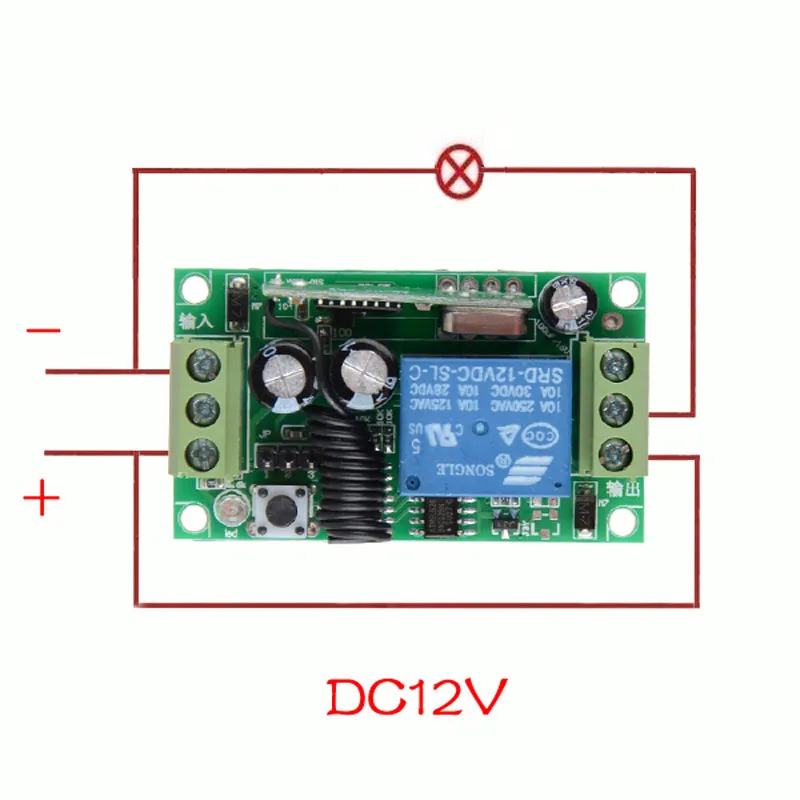

1. Рабочее напряжение: 12 В постоянного тока
2. Ток: в режиме ожидания ≤ 10 мА, при работе ≤ 128 мА
3. Рабочая температура: -20 °C-+ 60 °C
4. Частота приемника: 315 МГц/433,92 МГц
5. Чувствительность приема: -105 дБ
6. Состояние на выходе: значение для переключения

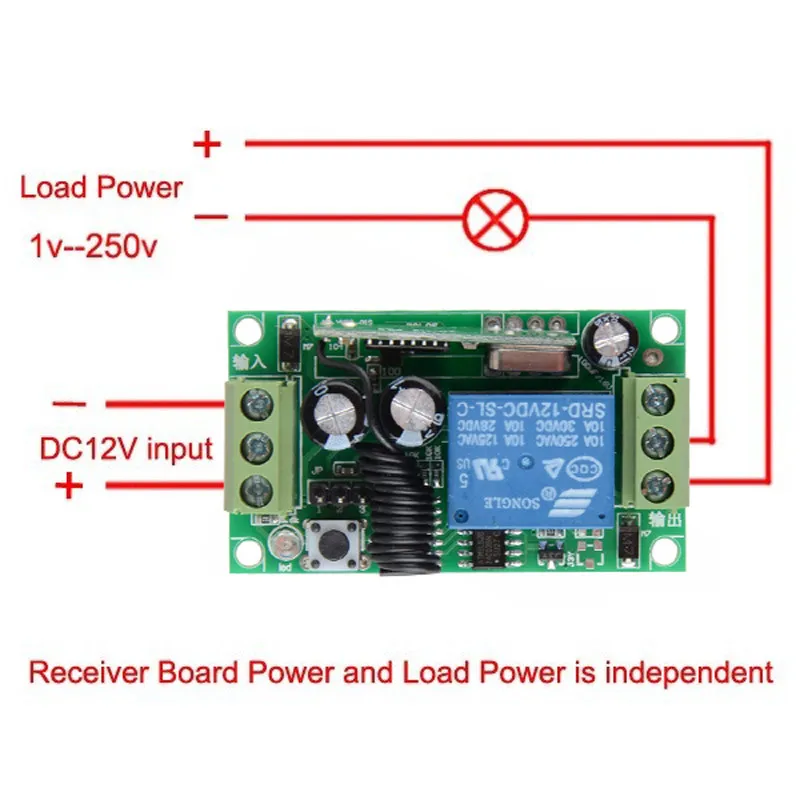

7. Максимальная нагрузка: реле 10 А, резистивная нагрузка менее 8 А, Индуктивная нагрузка менее 3 А
8.

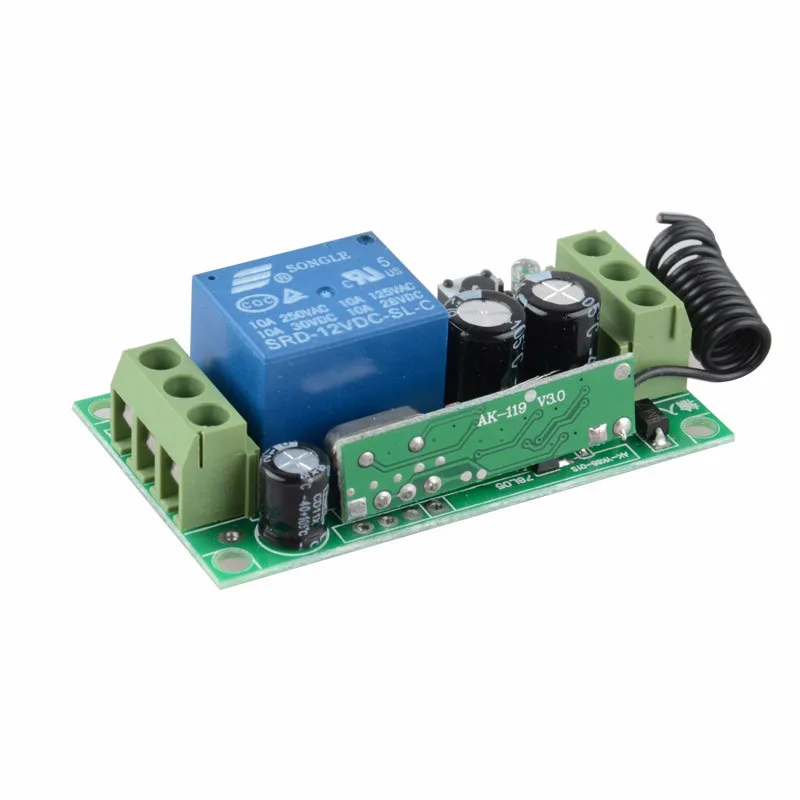

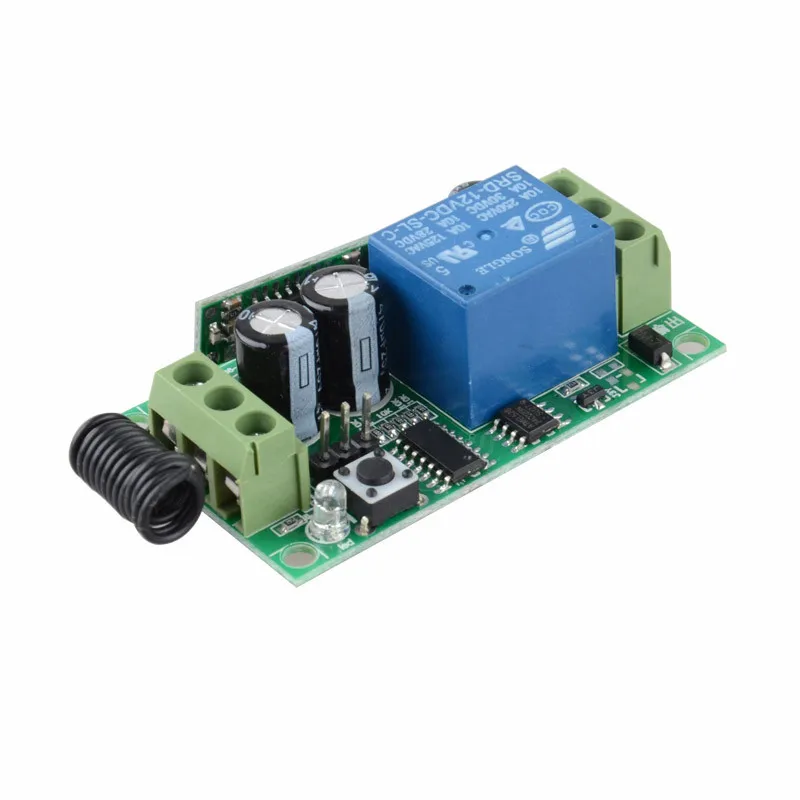

Размер платы приемника: 50*32*16 мм Размер корпуса: 63*38*22 мм
Код обучения: Добавьте передатчик с помощью кнопки обучения на приемнике

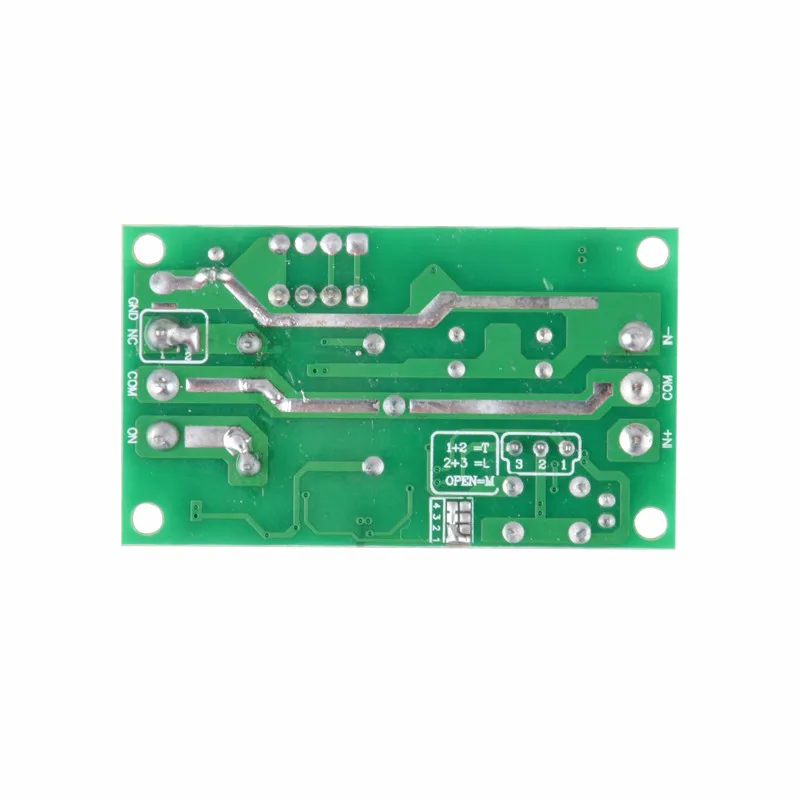

Состояние на выходе: регулируется перемычкой на плате приемника,
(Перед тем, как изменить его. Вам нужно выключить питание. Пока вы не поменяете его, затем включите питание снова, иначе состояние не изменится)
Мгновенный ----------Снимите перемычку или Наденьте перемычку на 1 штифт
Переключатель ---------------- Перемычка «1 и 2 контакта»
Защелка -------------- Перемычка "2 & 3" Pin
Мгновенный
------------ Нажмите кнопку передатчика и держите, реле приемника включится, отпустите кнопку, реле приемника выключится,
Переключатель
--------------- Нажмите кнопку передатчика 1 раз, реле приемника включится, нажмите кнопку еще раз, реле приемника выключится,
С фиксацией
------------------ Нажмите кнопку передатчика A, реле приемника A включится, нажмите кнопку B, приемник выключится
Метод обучения
Входная мощность для приемника. Нажмите кнопку обучения, пока светодиодный индикатор не выключится. Затем нажмите передатчик, так как вы слышите действие реле, это означает, что обучение прошло успешно.
Код Очистки
Продолжайте нажимать кнопку обучения на приемнике, пока светодиодный индикатор не погаснет, это означает, что код был успешно очищен.

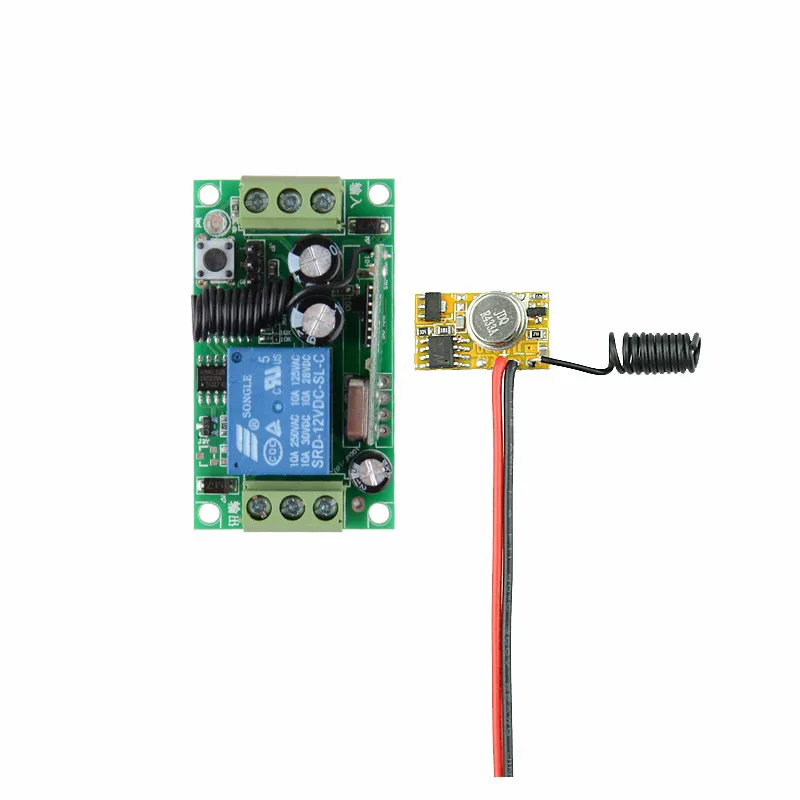

Передатчик
Это плата радиочастотного передатчика без чехла и кнопки, просто введите DC3V-DC12V мощности для него, он будет передавать сигнал, это модуль микропередатчика для обучения приемнику кода. Модулем передатчика можно управлять датчиком дыма или другими датчиками или микроконтроллером.
Рабочее напряжение: DC3V-DC12V
(Если заряд батареи DC3.7V-12V. Если Прямая поставка постоянного тока или аккумулятор DC3V-9V)
Вход DC3V-DC12V для приемника, он передает сигнал
Режим модуляции: ASK
Ток покоя: 0 мА
Рабочий ток: 8-10 мА
Мощность передачи: 35-50 мВт
Тип кодирования: Обучающий код (Ev1527)
Расстояние передачи: 100-300 м
Чувствительность приема: 108 дБм
Размер: 21*11*5 мм

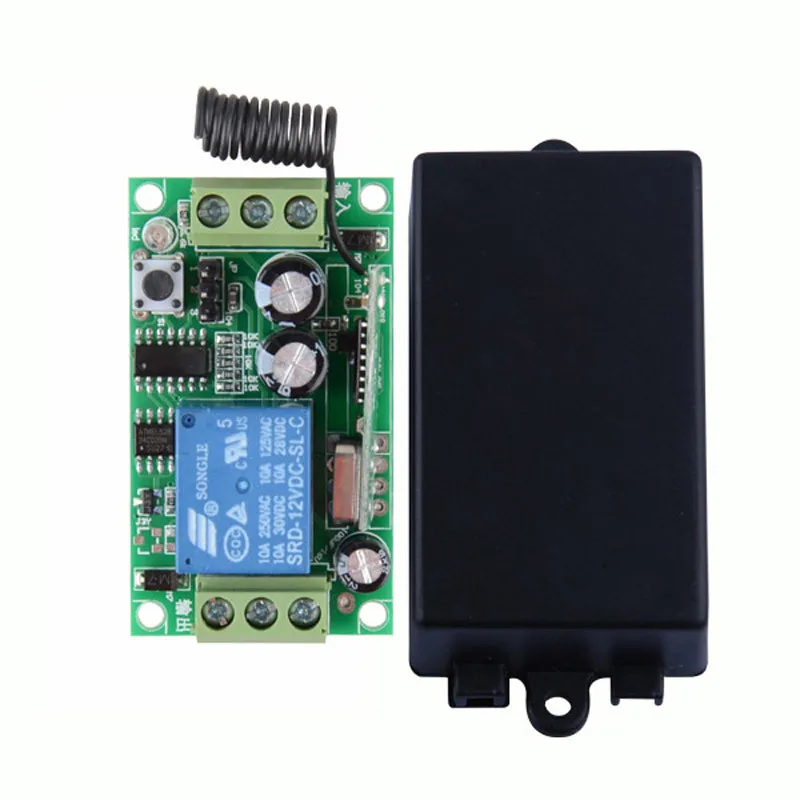

Посылка 1 * приемник (с крышкой)
1 *Передатчик
