Типичные области применения:
Автомобильная электроника
Аудио и видео оборудование
UNO MEGA2560 DUE AVR MCU
Мотор
Светодиодный
Умный дом
Аварийное освещение
Код Arduiuo uno/mega2560
/******************************************************/
Const int DPDT_control = 2; /номер ПИН-кода DPDT_control
Настройка пустоты () {
/Инициализируйте DPDT_control pin как выход:
PinMode (DPDT_control, OUTPUT);
} Долл. США
Пустая петля () {
DigitalWrite (DPDT_control, HIGH);/DTDT релейная Активация
Задержка (1000);
DigitalWrite (DPDT_control, LOW);/реле DTDT неактивное
Задержка (1000);
} Долл. США
/******************************************************/

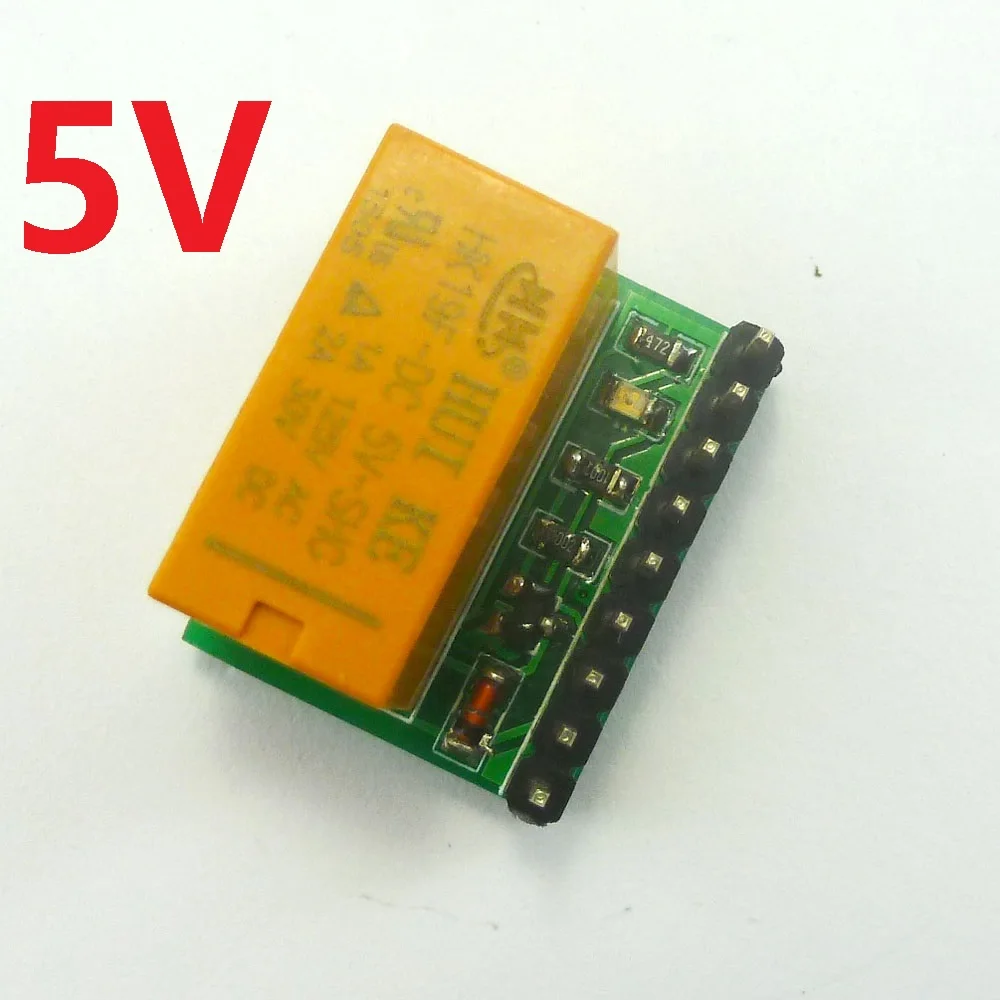

Название продукта:DR21A01 DC 5V DPDT реле сигнала двухканальный модуль переключатель для Arduiuo UNO MEGA2560 мотор стерео аудио переключатель Упаковочный лист:
1 шт. DR21A011 каналРелейный модуль DPDT 5 в постоянного тока

Описание:
DR21A01 5VDC 1 канал DPDT релейная плата
Рабочее напряжение: 5 В постоянного тока
Рабочий ток (реле Вкл.): 35 мА
Ток в режиме ожидания (выключение реле) : <1мА
Входное контрольное напряжение сигнала:
0V-0,6 V Низкий этап (реле выключено),
0,6 V-2,4 V (неизвестный государства).
2,4 в-24 в хорошем состоянии (реле).
Входной контрольный сигнал высокого состояния тока:
2,4 V: 0.15mA
5 в пост: 0.4mA
12V: 1.2mA
20V: 2mA
Реле с панорамной головкой нагрузка: 1A 125VAC;2A 30VDC

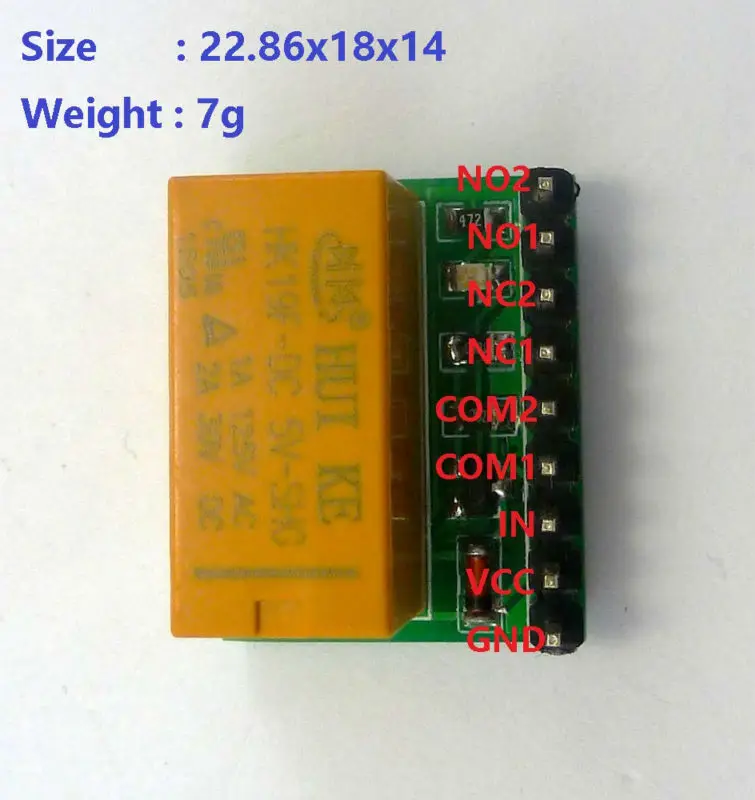

Размеры: 22.86x18x14
Вес: 7 г

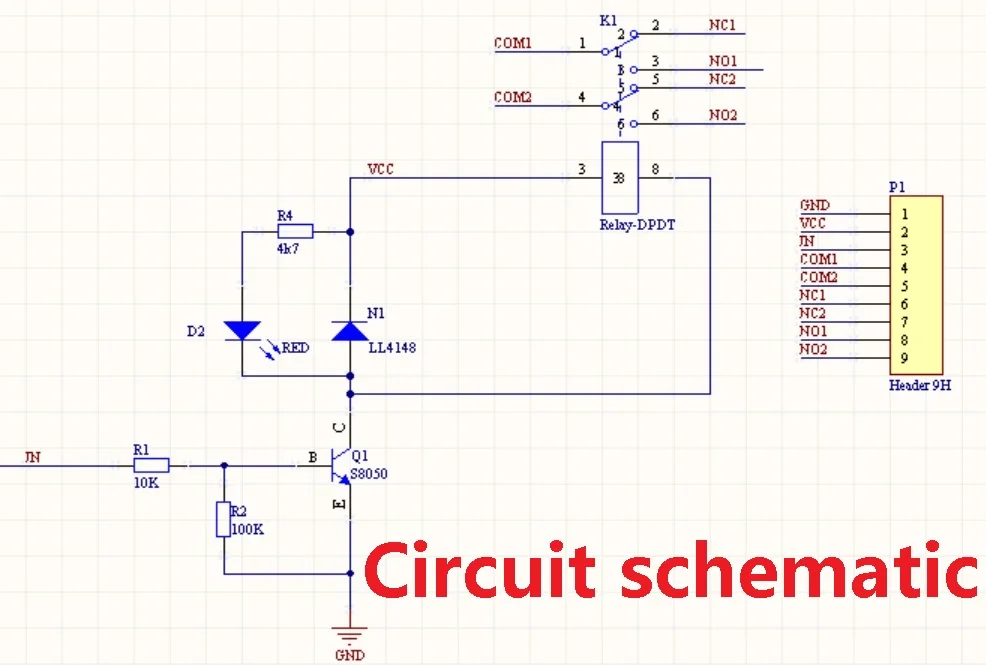

Схема:

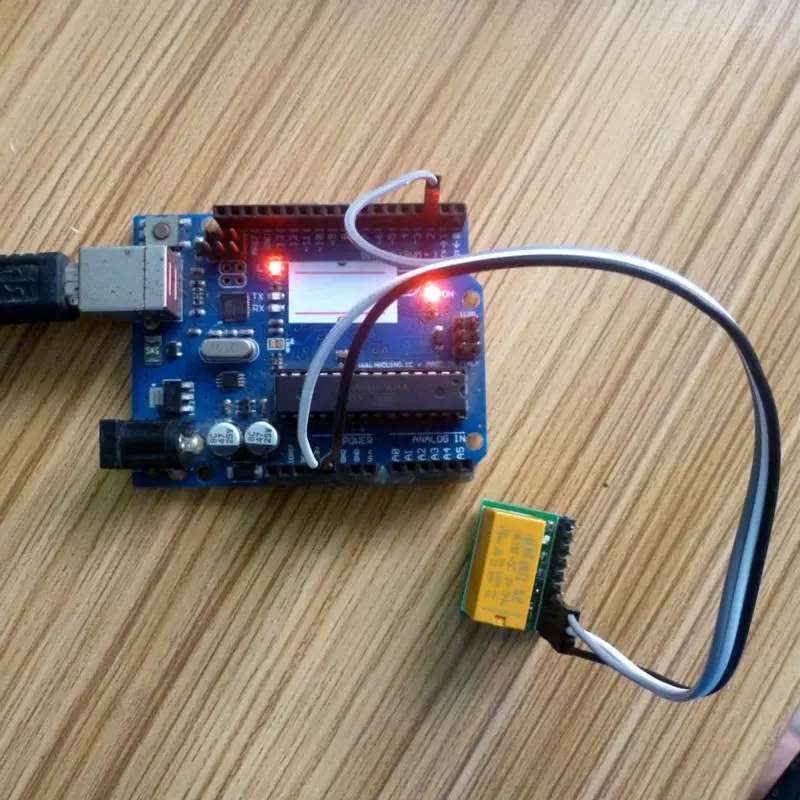

Соединение со скетчем UNO:
