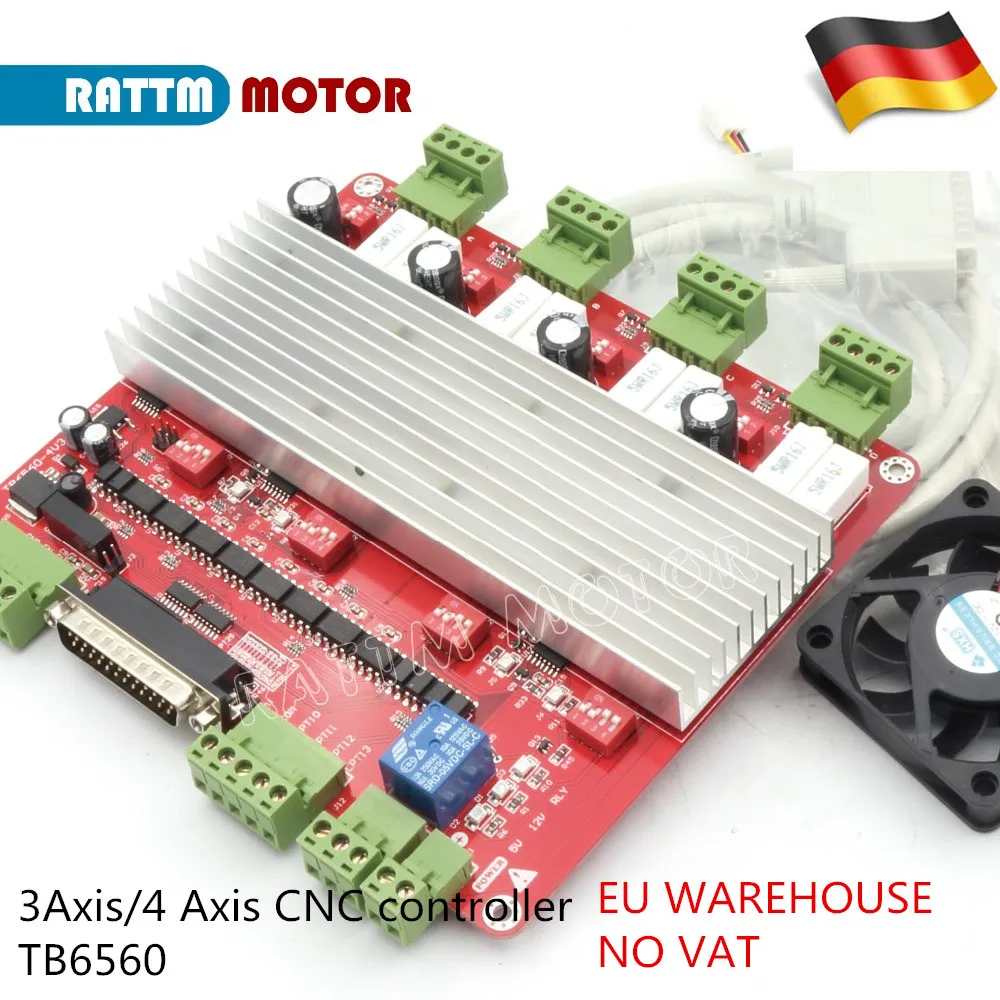

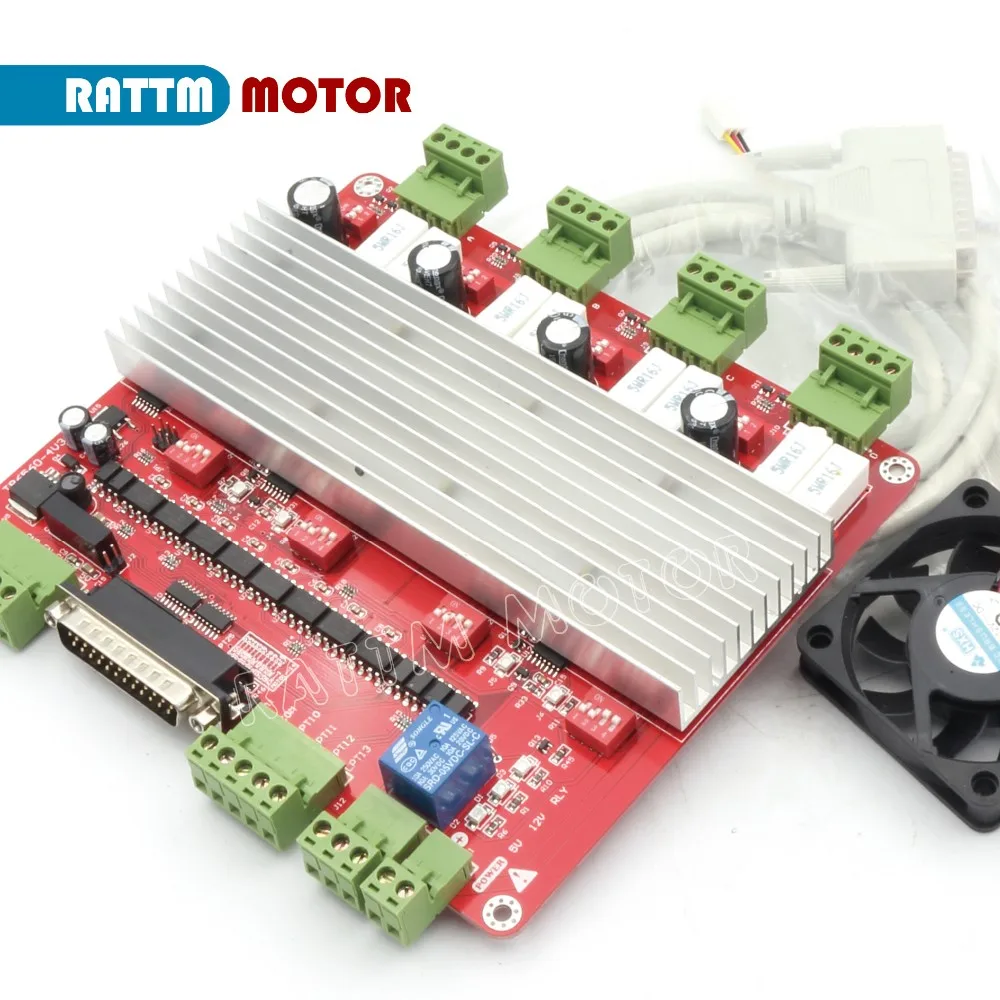

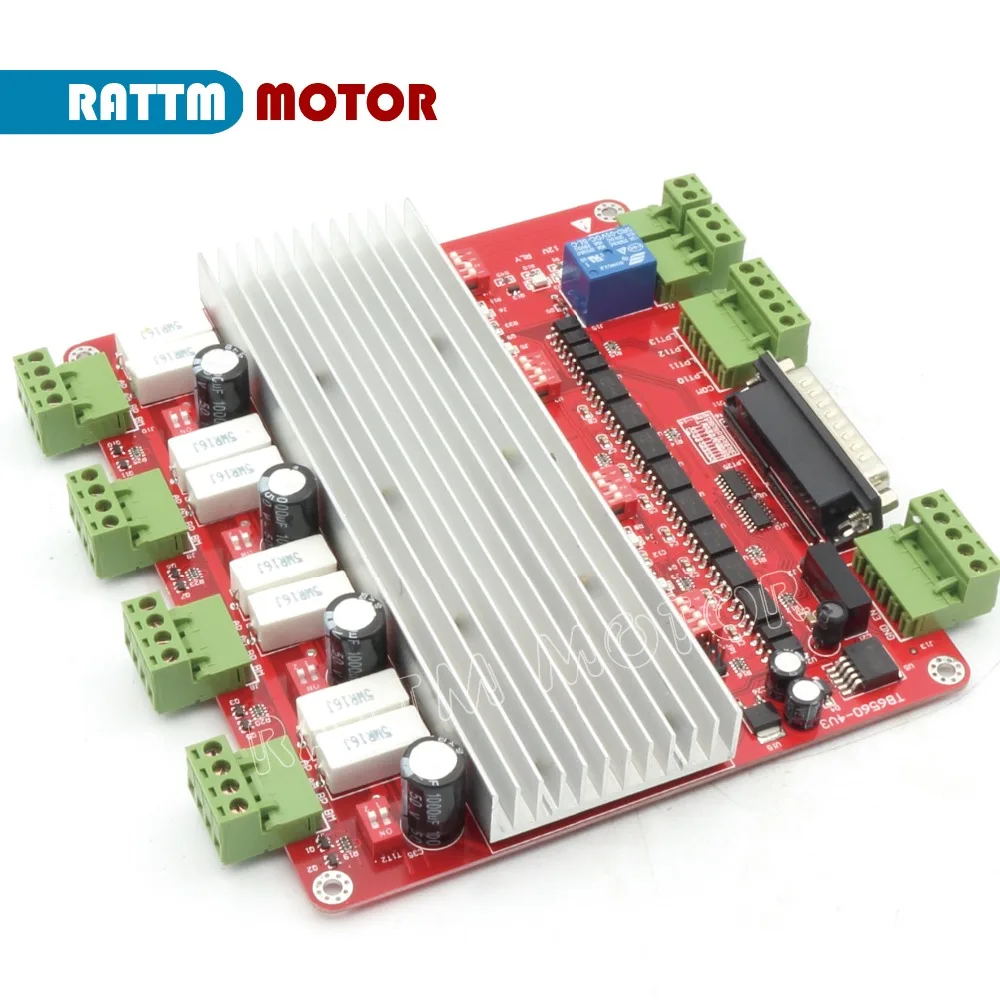

Высокоскоростной оптрон TB6560, Драйвер шагового двигателя, 3 оси или 4 оси, плата контроллера ЧПУ и DB25

Посылка

3 оси:Https://drive.google.com/file/d/0B49xwe9ffk3fVXpLYURxUnNUS1k/view?usp=sharing

4 оси:Https://drive.google.com/file/d/0B49xwe9ffk3fLXZvaFBMaUJ5V00/view?usp=sharing

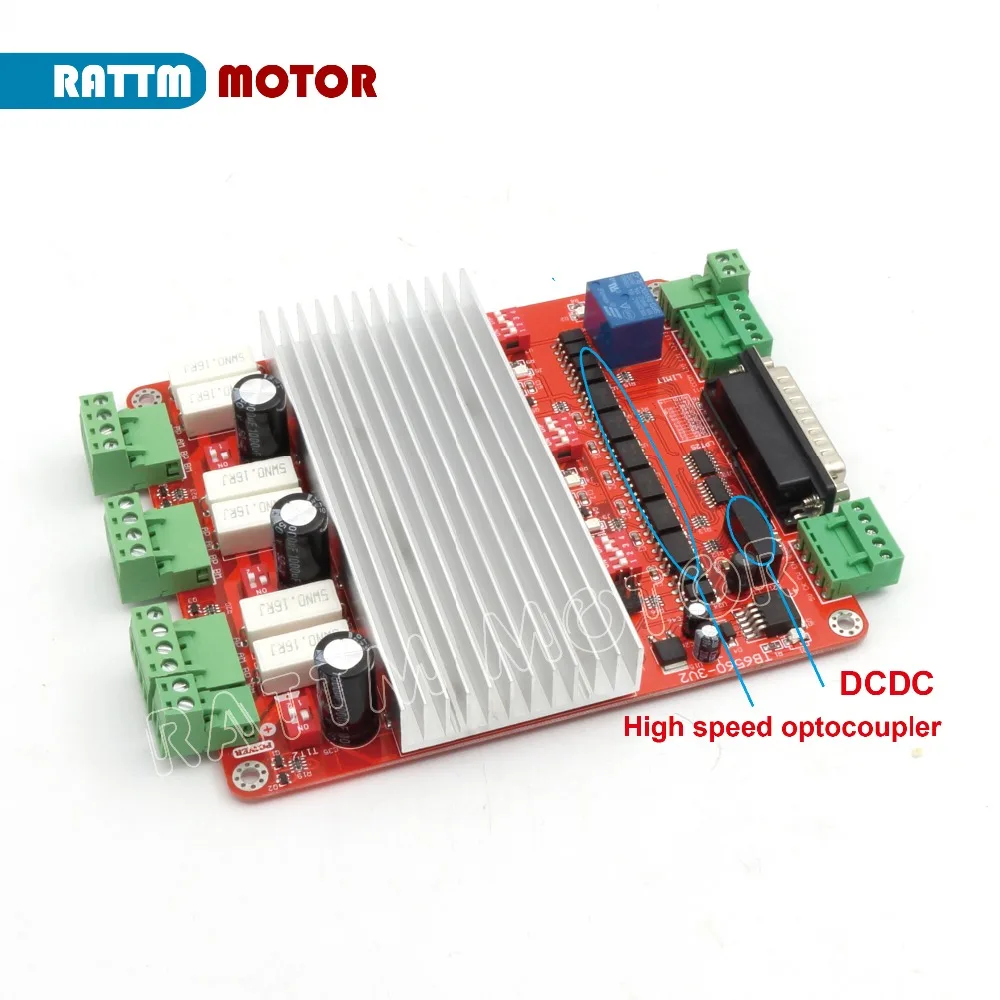

Высокоскоростной оптошка

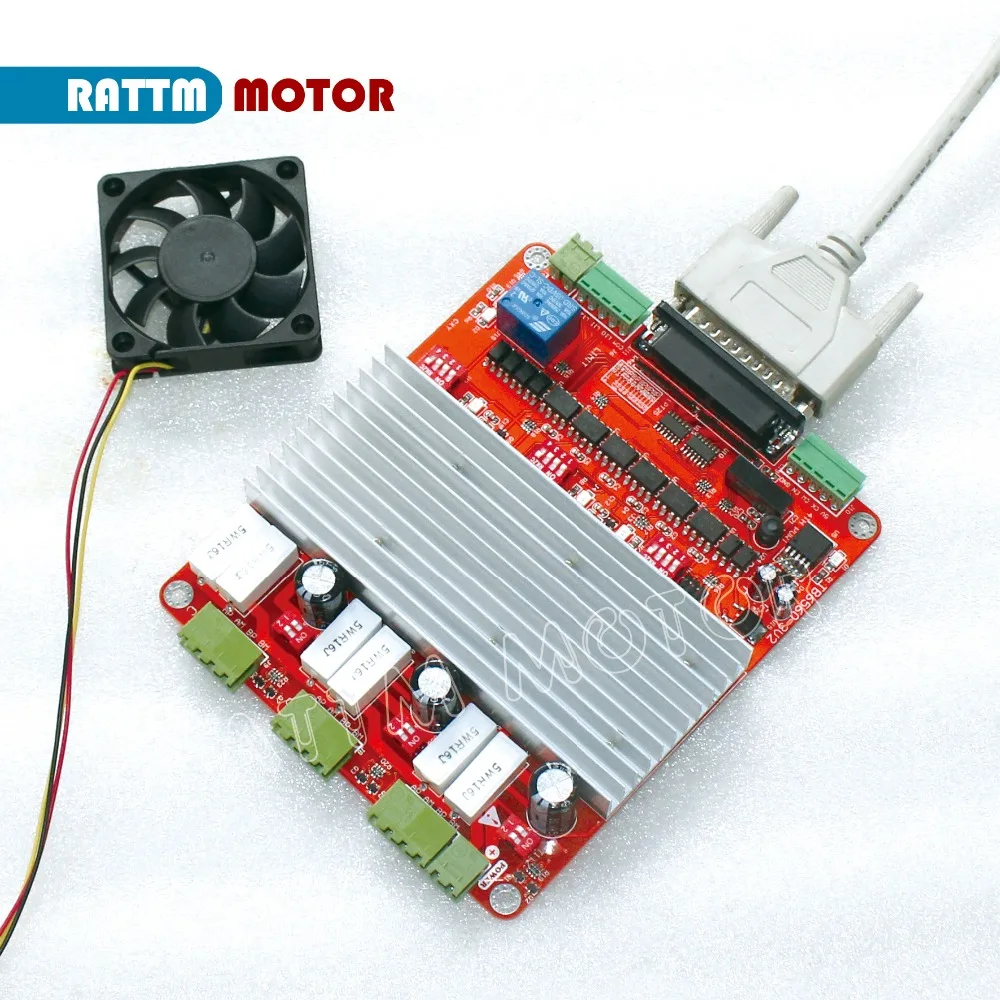

3-осевой контроллер с ЧПУ TB6560, плата драйвера шагового двигателя, характеристики продукции:

Вибрация мотора небольшая и низкий уровень шума: из-за разрешения 2/8/16 может удовлетворить разную скорость.

Тип промывки низкий нагрев площадь чипа может поддерживать себя в охлаждении, когда ток НИЗКИЙ

Поддерживает множество шаговых двигателей

Преимущества в скоростном состоянии бега.

Особенности:

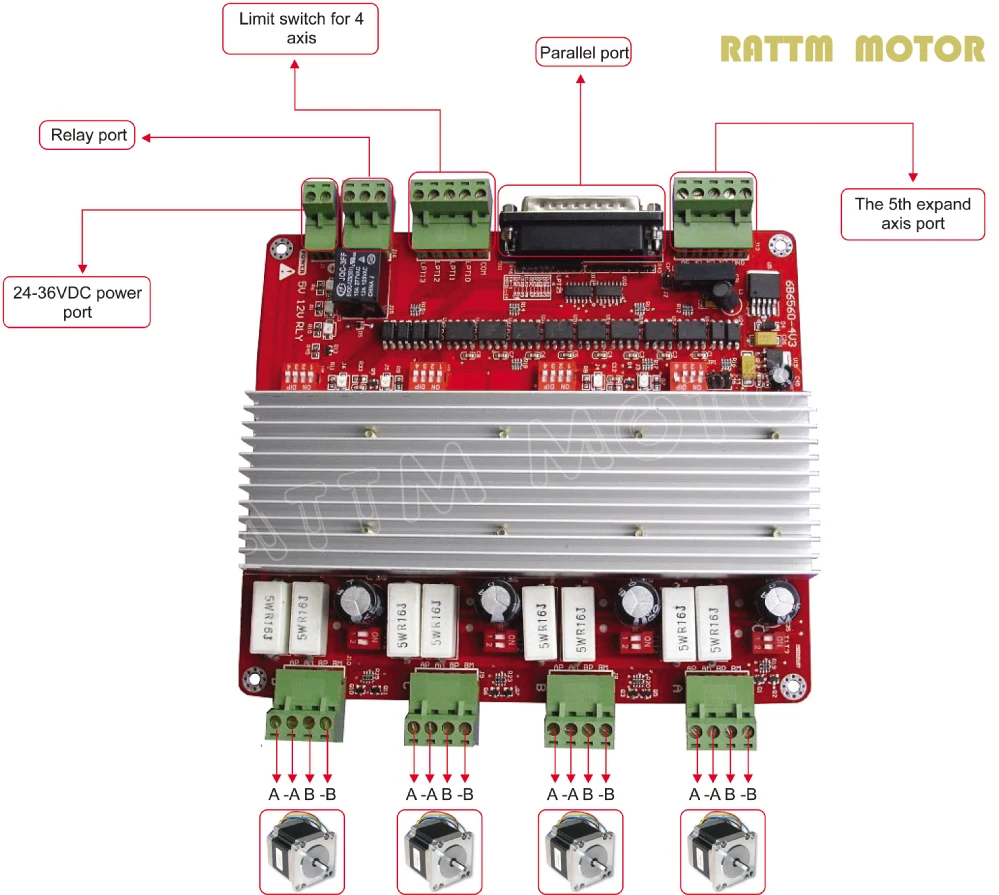

1. 4-проводной 0-3.5A обычно 3A, 3.5A-это пиковый ток, можно регулировать выходной ток скорости, биполярный Драйвер шагового двигателя.

2. Стандартный параллельный порт, поддерживает Mach2/3,EMC2, KCAM 4 и т. д.

3. Оптическая изоляция (IO) и источник питания постоянного тока для защиты параллельного порта ПК и другого оборудования.

4. Порт ограничения и аварийной остановки (стандартный порт DB9)

5. 4 режима работы: смешанный режим, быстрый режим, медленный режим, стандартный режим

4-микрошаг: 1 1/2 1/4 1/16.

6. Один вход питания 12-36 в использует чип питания переключателя в качестве источника питания 5 В, стабильный и низкий нагрев.

7. Принимает RC + 7414 автоматический полупоток.

8. Релейный выход может управлять основной осью.

Вопрос и ответ:

В1: почему у другого поставщика драйвер TB6560 ток 3,5 а/3 А, а ваш-2,5 А?

О: Средний выходной ток чипа TB6560 составляет 2,5 А, пиковый ток составляет 3,5 А и может приводить шаговый двигатель меньше 3 А, наш 2,5 А означает верхний средний выходной ток в реальном режиме, также это долгое значение безопасности, это не проблема дизайна, это в соответствии со спецификацией чипа tb6560.

Примечание:

Не стоит экономить небольшие деньги, чтобы купить плату драйвера, но сломанную материнскую плату или потерять шаг и перекос при гравировке.
