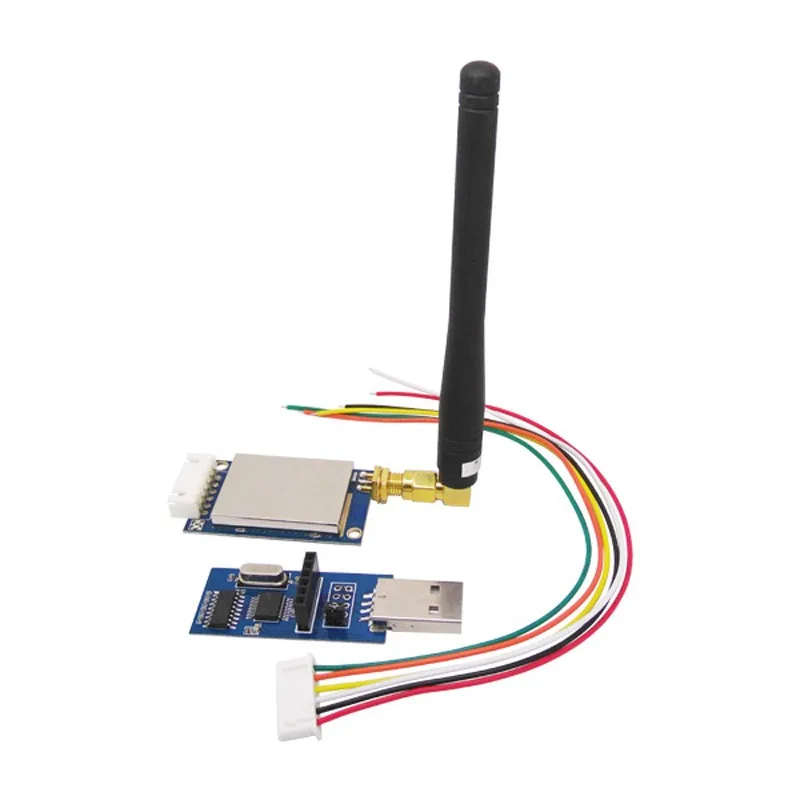

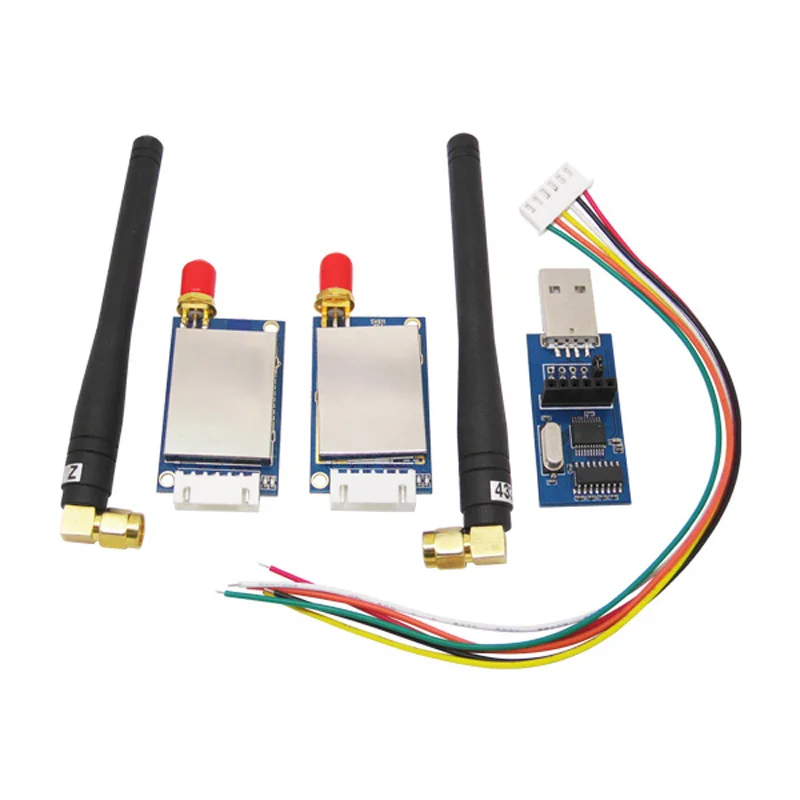

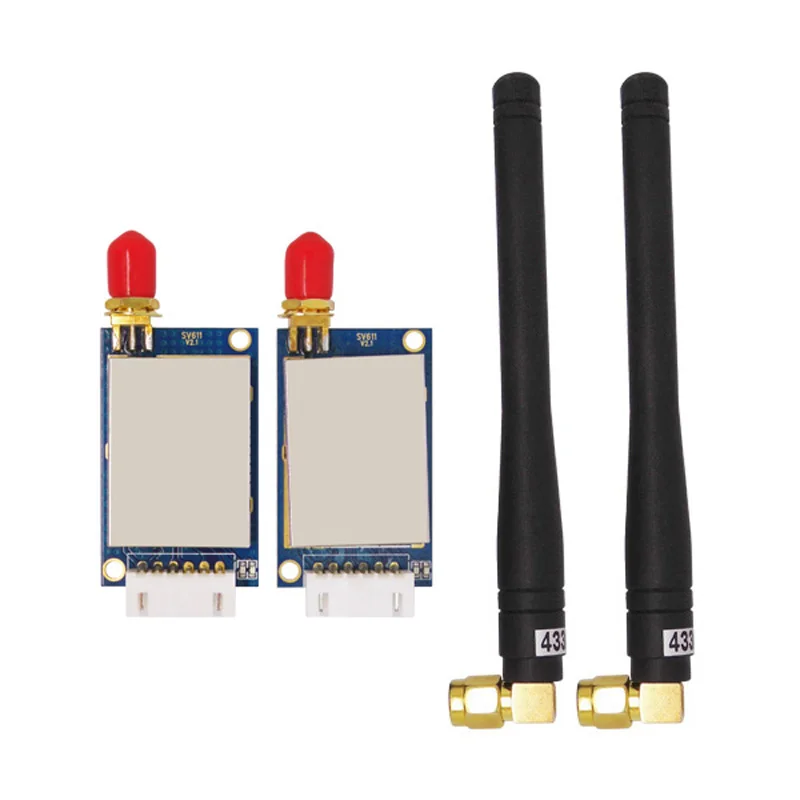

2 шт.лот RF модуль SV611 - 433 МГц 470 МГц RS485 100 мВт 20 дБм 1,4 км беспроводной rf txrx rf модуль

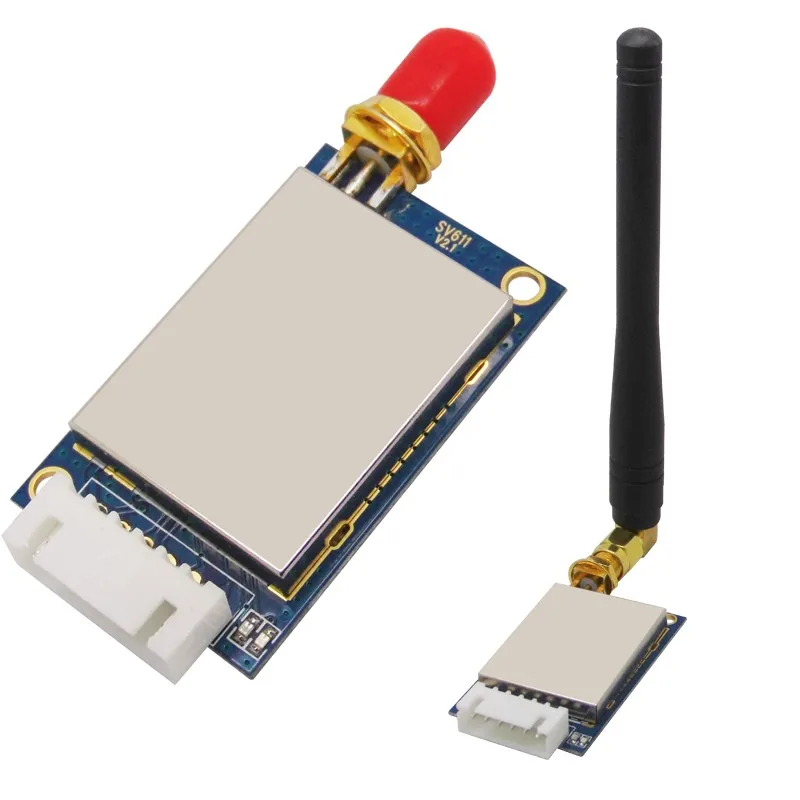

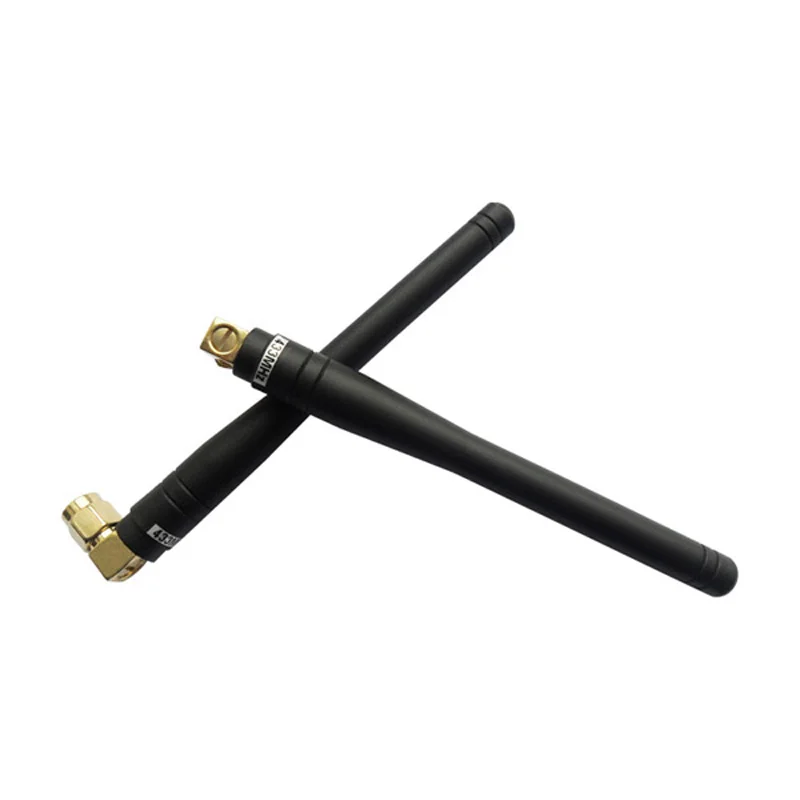

2 шт * SW433-WT100(Беспроводная радиочастотная резиновая коленчатая антенна 433 МГц)

2 шт * 6 контактов соединительный провод

1 шт. * SU108-485(RS485 USB мостовая плата)

Если вам нужен другой Частотный диапазон 470 / 868 / 915 МГц или интерфейс TTL / RS232, пожалуйста, оставьте сообщение под заказом.

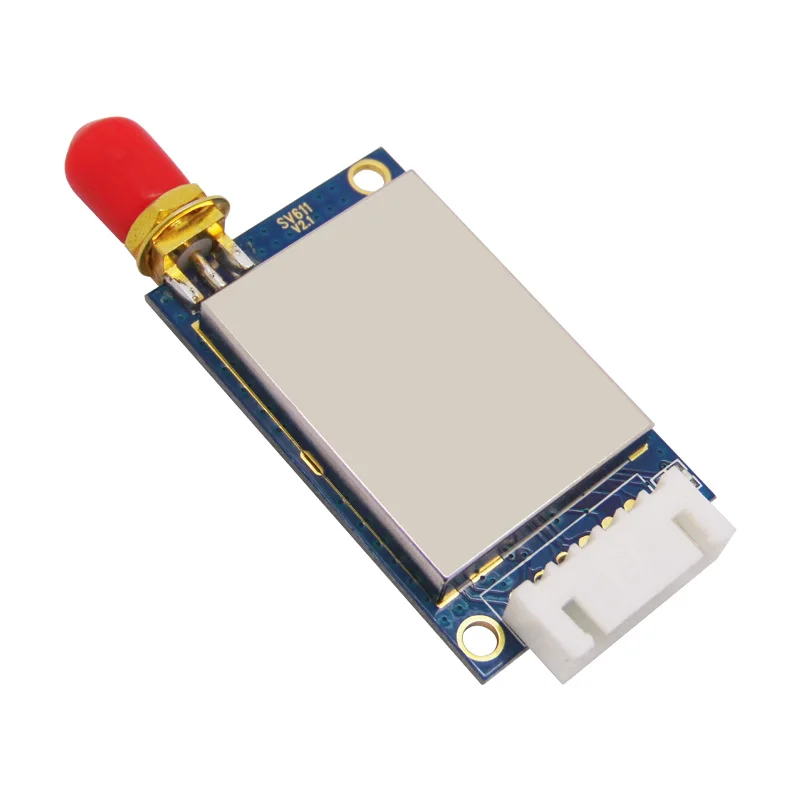

Модуль SV611 RF:SV611-это промышленный класс и высокоинтегрированный радиочастотный приемопередатчик, использующий высокопроизводительный Si4432 от Silicon Labs и промышленный микроконтроллер. TTL / 232 /485 можно выбрать в соответствии с SV611-TTL / SV611-232 / SV611-485. SV611 обладает хорошей чувствительностью и выходной мощностью 100 мВт для достижения большого радиочастотного диапазона и надежной радиочастотной связи. Чтобы избежать помех, SV611 предоставляет 40 частотных каналов и настраиваемый идентификатор сети. SV611 гибкий, но простой в использовании, он имеет множество параметров, таких как: частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры через ПК или собственное устройство заказчика.

Характеристики

Примечание: высококачественный LDO 3,3 В встроен, а контакт CS / SET-интерфейс 3,3 В. TXD/RXD также 3,3 V для SV611-TTL

Параметры

Мин.

Тип.

Макс.

Блок

Состояние

Рабочее состояние

Диапазон напряжения

3,3

5,0

7,0

V

Рабочая температура

-40

25

+ 85

° C

Потребление тока

Ток Rx

34

Ма

Уровень RS485

Ток Tx

95

Ма

20 дБм

Параметры RF

Диапазон частот

414,92

433,92

453,92

МГц

433 МГц

Скорость передачи данных

1,2

9,6

38,4

Kbps

GFSK

Выходная мощность

-1

+ 20

+ 20

ДБм

Чувствительность

-121

ДБм

1,2 kbps

Особенности

Применение

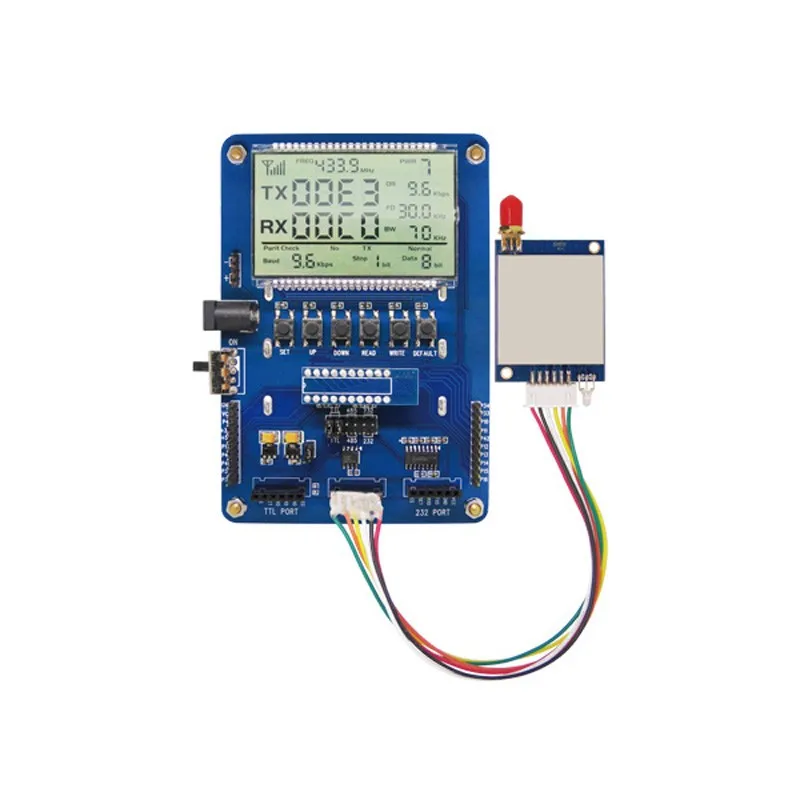

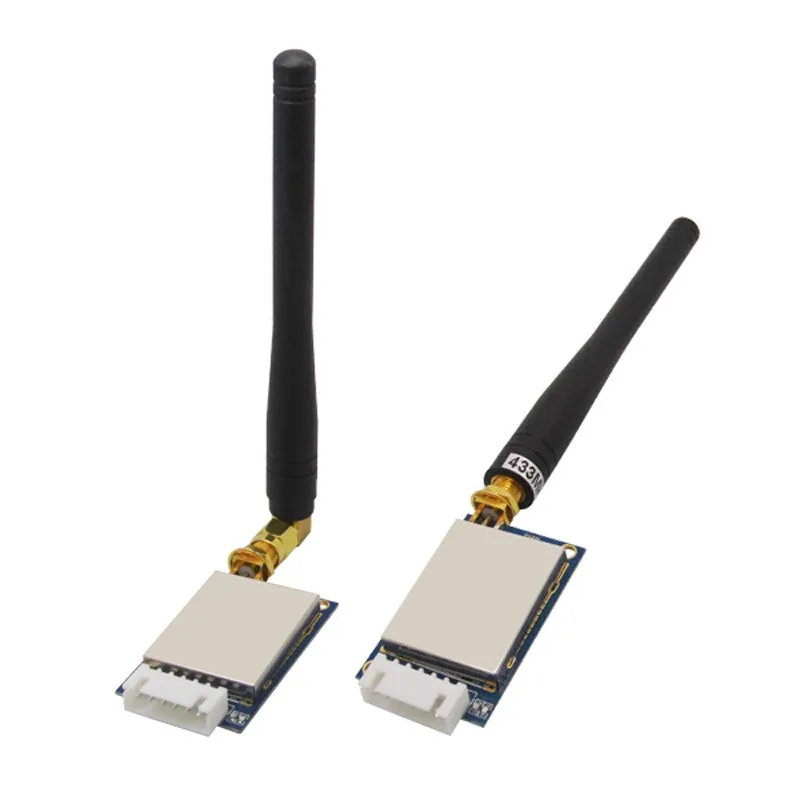

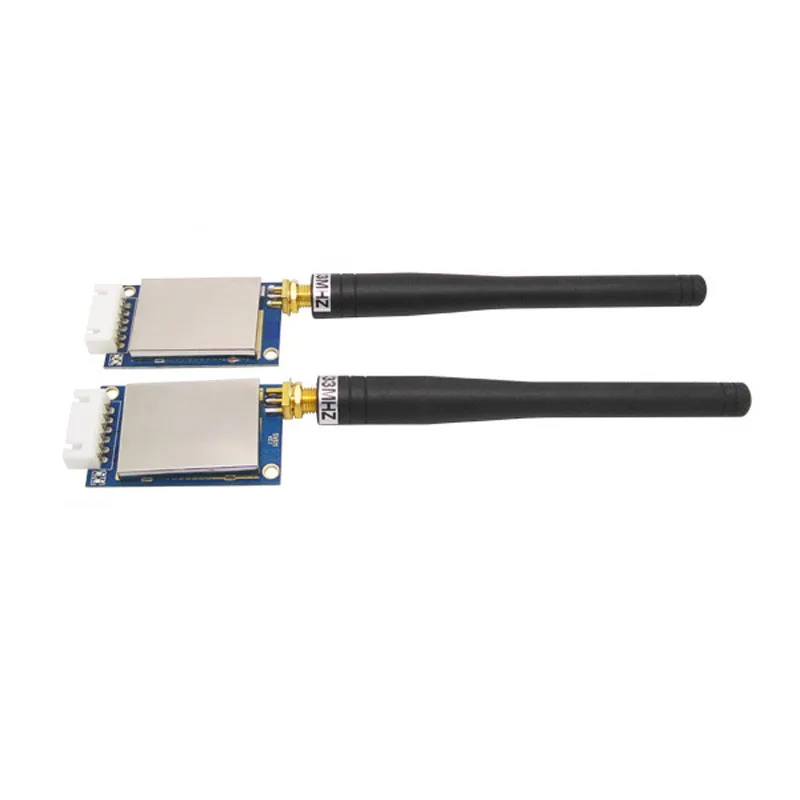

Демонстрация товара

Схема:

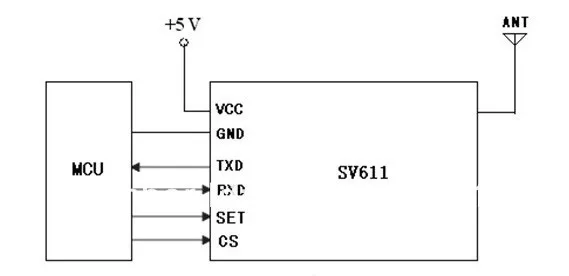

Схема примененияТипичная схема указана ниже:

Примечание: заземляющий контакт модуля и устройства должны быть соединены вместе.Типичное применение:

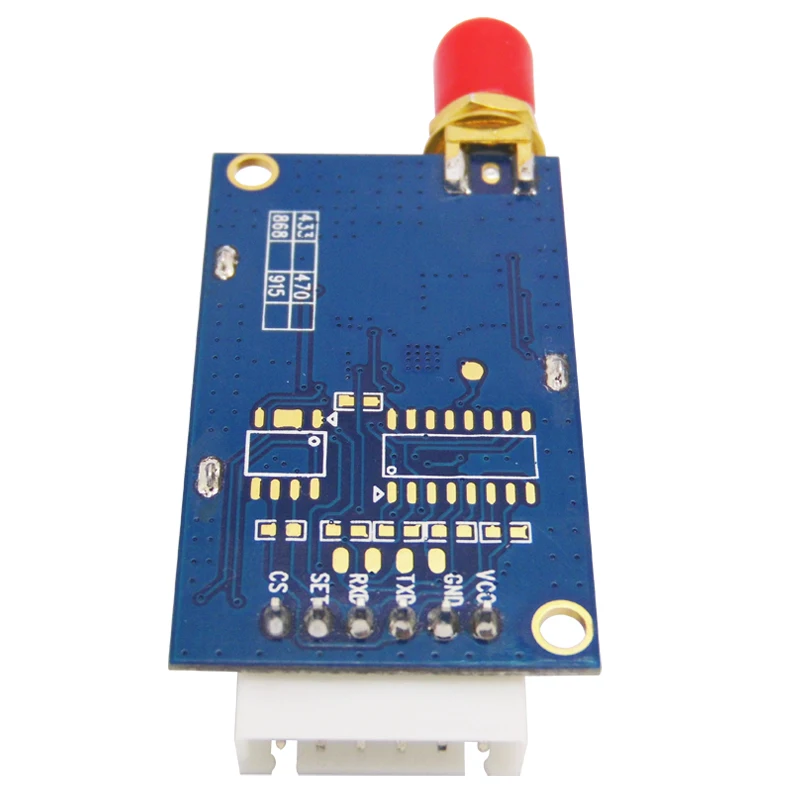

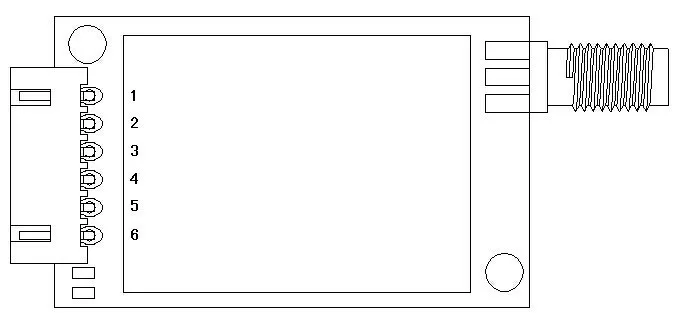

Определение контакта

Номер контакта

Определение

Описание

1

VCC

Подключено к положительному источнику питания (стандартное 5 В)

2

GND

Подключен к земле

3

TXD

TXD модуля и подключение к внешнему RXD

4

RXD

RXD модуля и подключение к внешнему TXD

5

Набор

Режим конфигурации включается (низкий для входа в режим настройки, оставьте открытый или подключите высокий уровень для выхода из режима настройки), когда контакт CS высокий или оставьте открытый.

6

CS

Включение работы модуля (Потяните низкое усилие, чтобы модуль вошел в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)

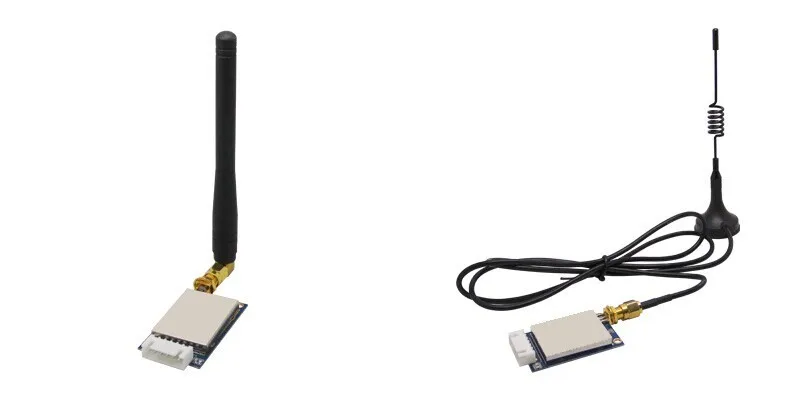

Аксессуары1) Как подключить антеннуАнтенна очень важна для радиочастотной связи. У нас есть много видов антенн на выбор клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи.

Советы по антенне:* Не прилегайте к земле, металлу, магниту, большому току;* Если вы используете присоску, потяните провод как можно прямой, основание присоски должно быть приклеено к металлу

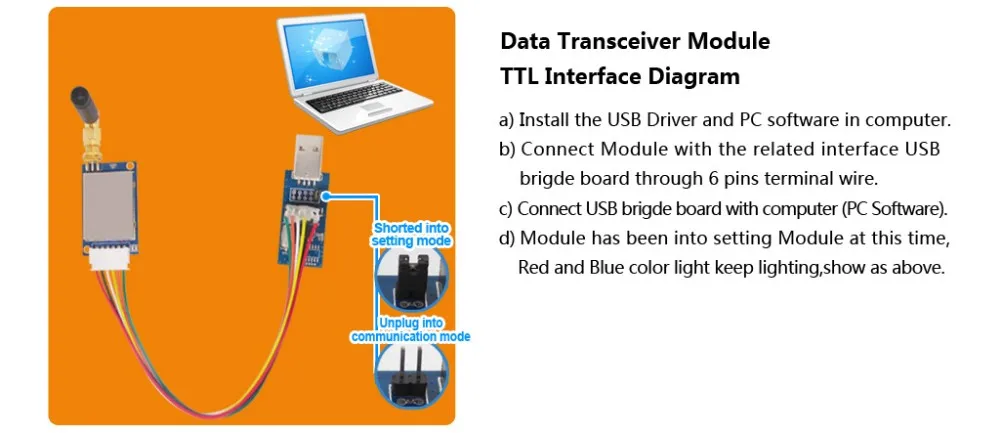

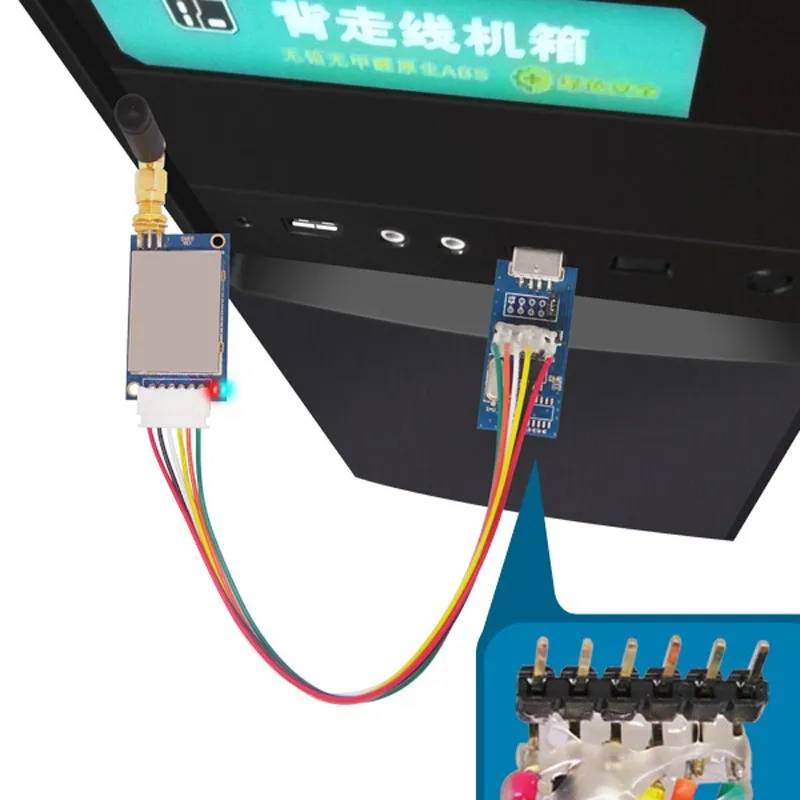

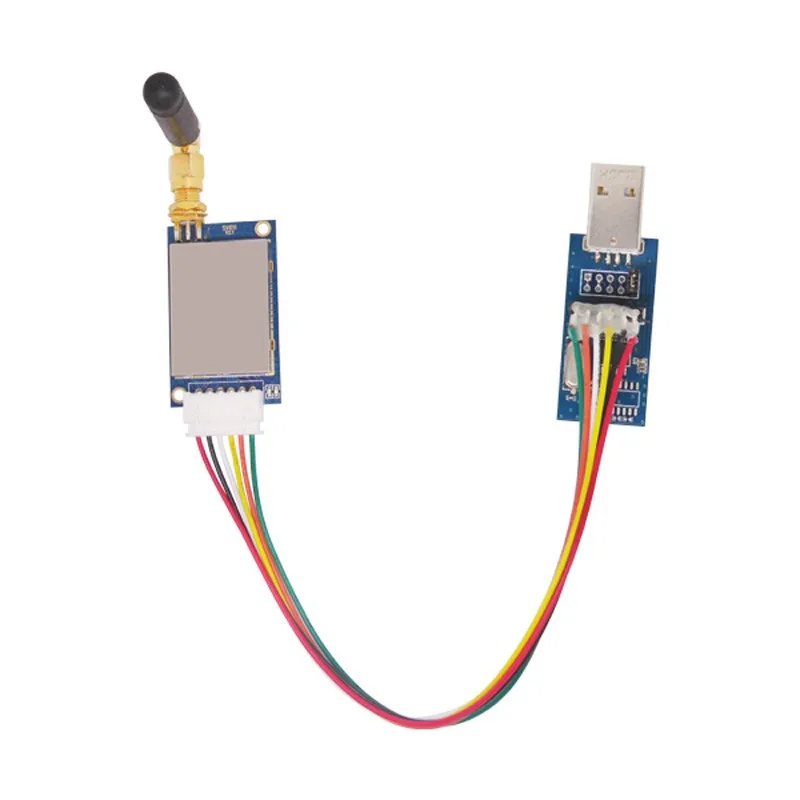

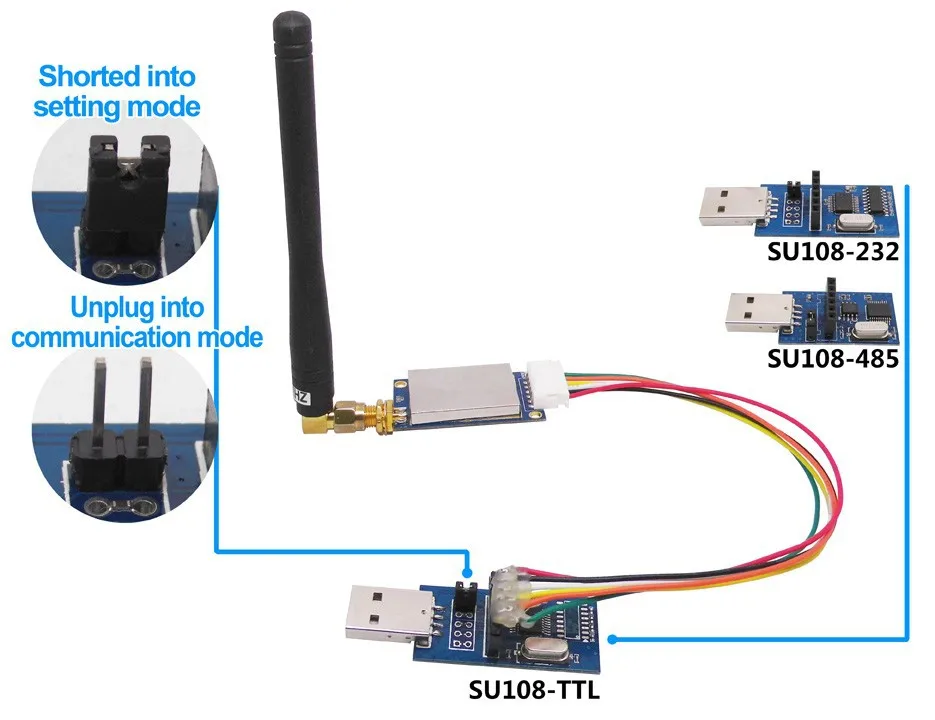

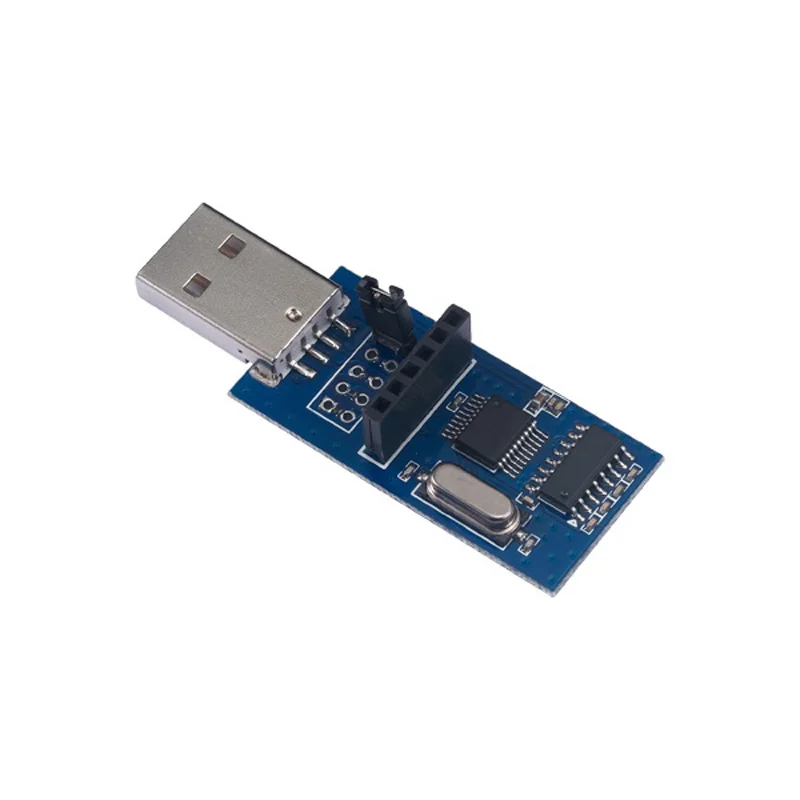

2) Как использовать USB мостовую платуЕсть 3 типа USB-моста, который SU108-TTL/ SU108-232 / SU108-485.SU108 -TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный USB-мост, соответствующий радиочастотному модулю.

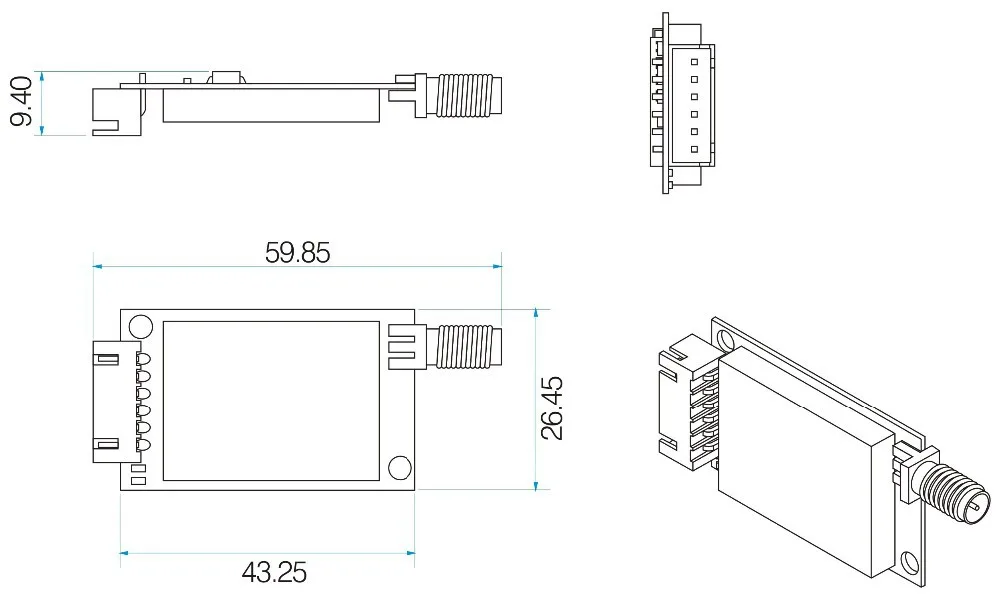

Механические Размеры

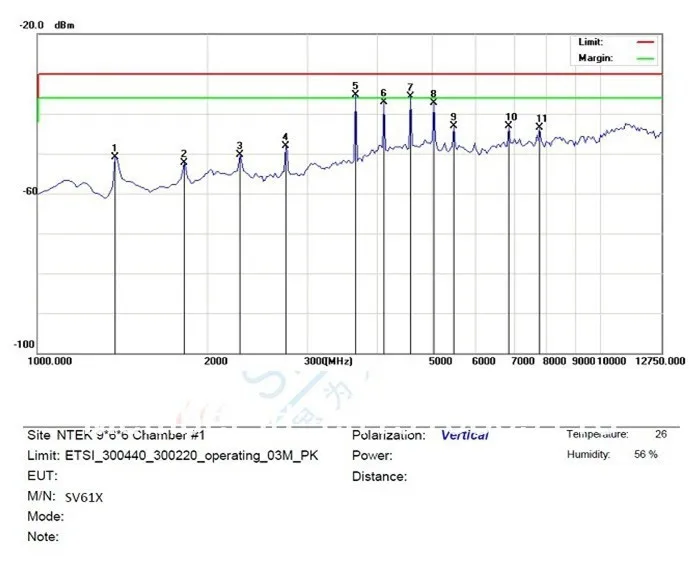

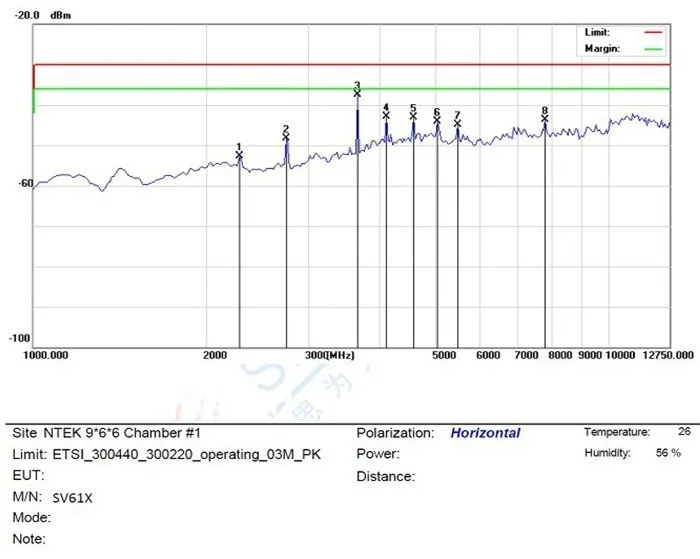

Спектрограмма:

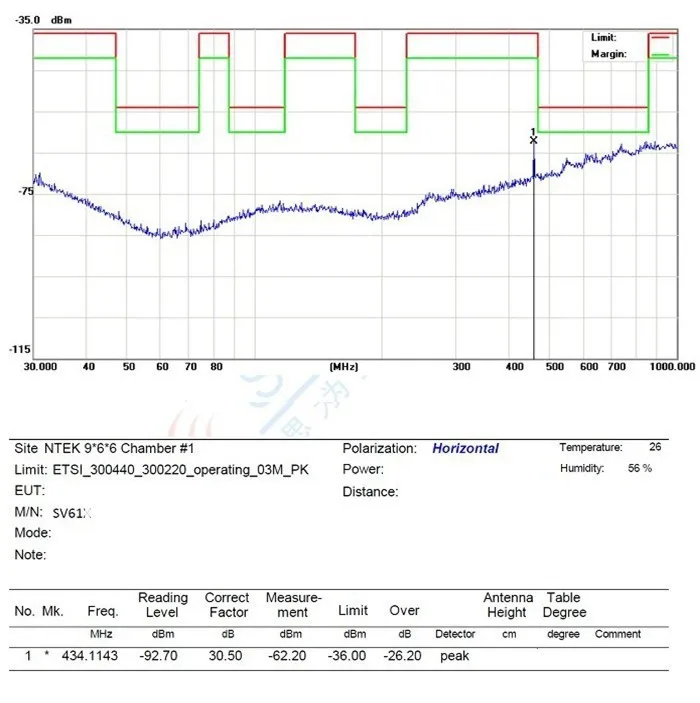

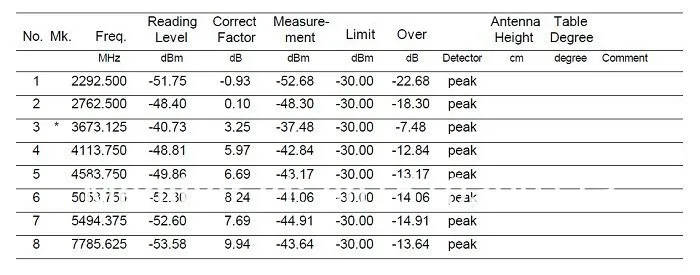

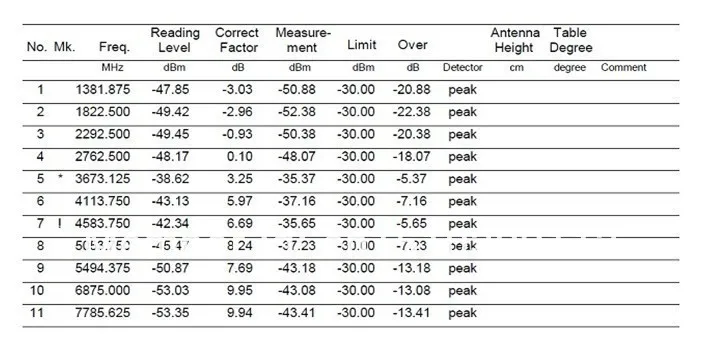

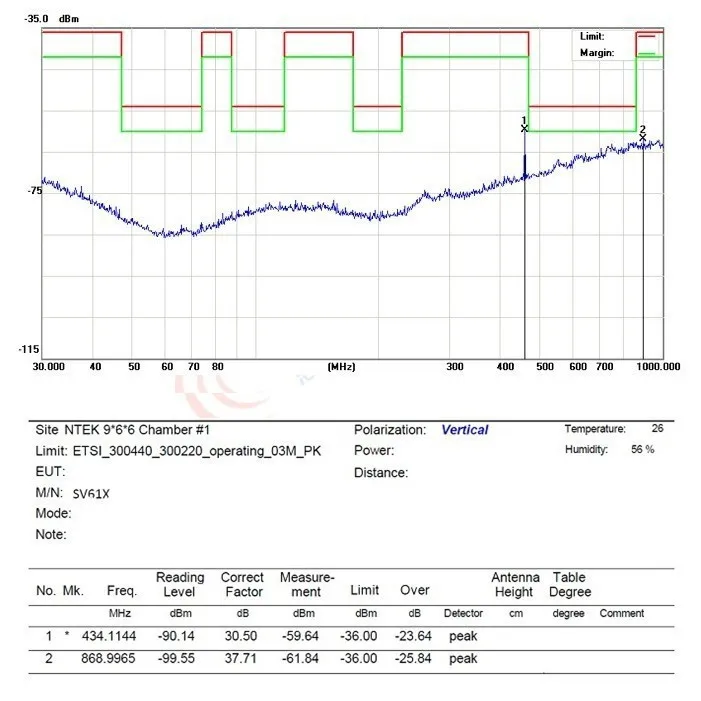

Измерение излучения

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя предоставлению хороших радиочастотных модулей, модулей рации и интегрированных модулей цифровых датчиков. Кроме того, приветствуются проекты ODM и OEM. С более чем 10-летним опытом дизайна продукции в РФ и датчиках, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем срок доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего товара.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы исследовать чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возвращаем стоимость доставки при отказе от товара.

Мы можем предоставить EMS, DHL, Fedex, TNT China registered Post Air Mail и т. д.

* Вся бесплатная доставка в нашем магазине в основном осуществляется заказной авиапочтой Китая.

* Если вам нужна быстрая доставка, например, DHL, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с отделом продаж, чтобы оценить цену.

С тремя защитой

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Политика Возврата

1. Мы ценим ваш заказ и делаем все возможное, чтобы обслужить вас.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращаемый товар должен быть в первоначальном состоянии.

4. Мы можем вернуть вам деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Если вы удовлетворены нашими товарами и услугами, пожалуйста, оставьте положительотзывы в с оценкой 5 звезд.

2. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзывы в. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Срок доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4.ODM-проект: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест ниже 0.05% процент дефектов

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт./пара

2. Заказ OEM: более 1000 шт.

Послепродажное обслуживание

1. Предоставьте замену, если есть проблемы с качеством детали в будущем заказе

2. Оцените таможенный риск и выберите безопасную транспортную компанию в разные периоды

3. Время от времени сохраняется статус до получения товара клиентом

4. Гарантия NiceRF не распространяется на товары, приобретенные вечерние вердорами

А) Почему модуль не может общаться должным образом?

1) Проверьте, установлен ли диапазон, канал, скорость, чистый идентификатор на одинаковые;

2) Проверьте, есть ли Ошибка подключения к источнику питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте, правильно ли соединение антенны;

5) Проверьте, не поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены правильно;

3) Окружающая среда жесткая, сильные источники помех;

4) окружающие помехи коканала;

C) Почему получение данных неверно?

1) неправильные настройки параметров;

2) плохой интерфейс данных модуля.

D) зачем мне использовать антенны?

Антенна важна для связи. Для этого модуля сопротивление матча составляет 50 Ом. У нас есть много видов антенн на выбор клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для получения помощи или найдите антенну на нашем сайте.

E) какой тип USB мостовой платы мне следует использовать?

USB-мост полезен для клиентов, чтобы настроить параметры и просто провести тест связи с ПК.
