Особенности и характеристики:★Диапазон измерения: ± 15 мВ★С направляющей, легко монтируется★Рабочее напряжение: 24 В постоянного тока;★A/D Разрешение: 1000000★Температурный коэффициент: ≤5ppm/° (Типичный)★HardwareInterface: RS-485interface, полудуплекс.★Протокол программного обеспечения: Протокол свободного порта/протокол Modbus RTU★Размеры (мм): прямоугольник: 55 × 49 × 18★Преобразование A/D, Цифровая калибровка, тары, нулевая Настройка/отслеживание, нулевая Настройка включения, защита от разложения;★Все параметры можно задать через интерфейс serialinterface;★Адреса модулей доступны от 0 до 31. Модули могут работать через автобусную связь;★Можно установить скорость передачи данных, паритет и формат вывода данных. 1200 ~ 38400bps;★Цифровая Фильтрация: Стандартная фильтрация или LPF;★Скорость измерения: 3,125 ~ 400 Гц;★Хранение параметров с защитой от сбоя питания;★Рабочий ток: ≤ 40 мА;★Полная защита: неправильная защита проводки, защита от перенапряжения, подавление переходного напряжения;★Диапазон рабочих температур: -40 ° ~ + 70 °; Диапазон температур хранения: -60 ° ~ + 90 °

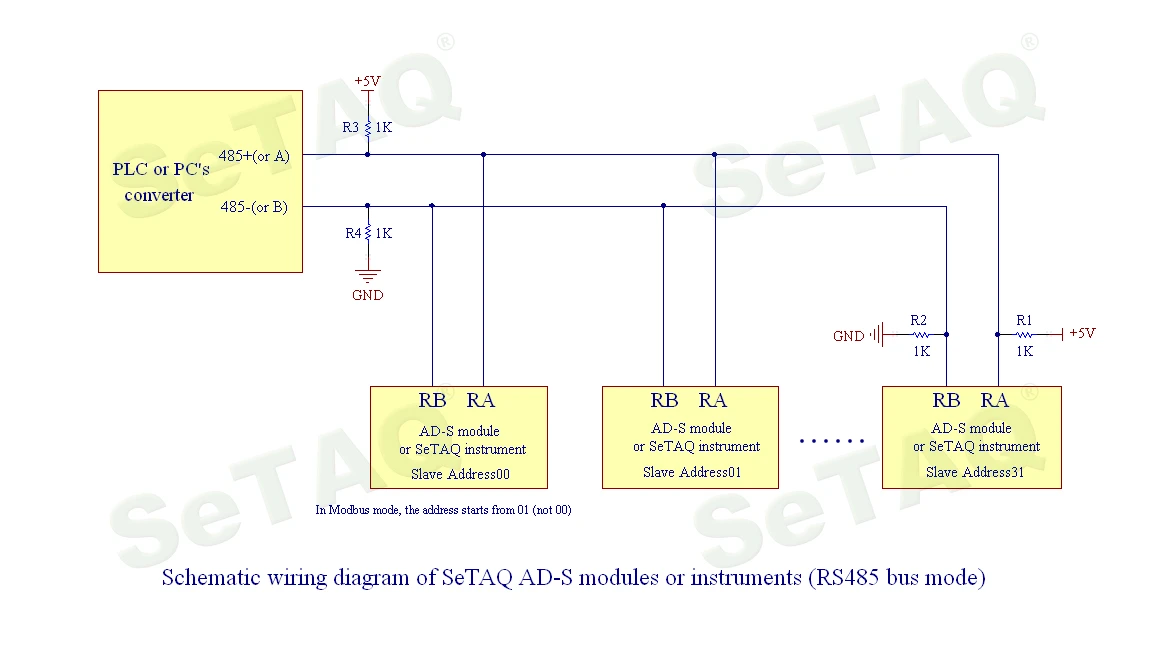

Схема проводки модулей SeTAQ AD-S321-III (режим шины RS485):
Если сигнальные провода RS485 слишком длинные или есть несколько AD-sмодулей, подключенных на той же шине, эти модули не могут быть обнаружены из-за толщины емкости вождения. Затем подключите модуль RA с + 5 В через выдвижной резистор 1 кОм R1 и подключите модуль RB с GND через выдвижной резистор 1 кОм R2. Обратите внимание, что если есть модули severalAD-S, подключаются к той же шине, вы можете добавить только выдвижной резистор R1 и выдвижной резистор R2 в модуль AD-S, который является самым дальним из PCconverter или PLC. Если это не решит проблему, вы также можете добавить выдвижной резистор R3 и выдвижной резистор R4 на другой конец проводов RS485.
