Датчик давления, выходной усилитель, 0-10 В, 4-20 мА, передатчик, измерение силы взвешивания RW-ST01A, усилитель тензодатчика

Датчик давления, усилитель тензодатчика, двойной выход сигнала (0 ~ 5 В и 4 ~ 20 мА), усилитель веса

Корпус кабельного разъема и Водонепроницаемая конструкция, хорошая герметичность для различных суровых условийВстроенная схема точный усилитель, высокая точность, низкий температурный дрейф, хорошая долгосрочная стабильностьВыход тока и напряжения при обеспечении, через терминал Произвольный выборШирокий диапазон источника питанияЗащита от перегрузки по току на входе, защита от короткого замыкания на выходеГрузоподъемность, с распределительной коробкой можно подключить одновременно и больше, чем просто датчикПодходит для взвешивания, давления тяги, крутящего момента и других датчиков деформационного моста

Описание

Общая схема

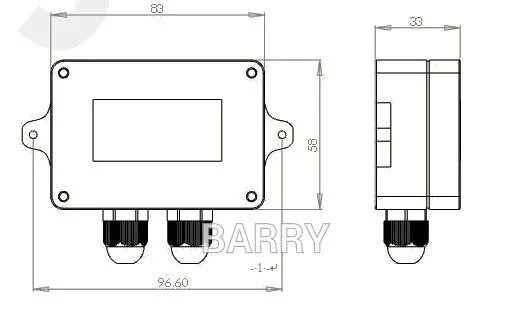

Инструкции по монтажу

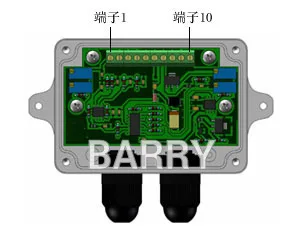

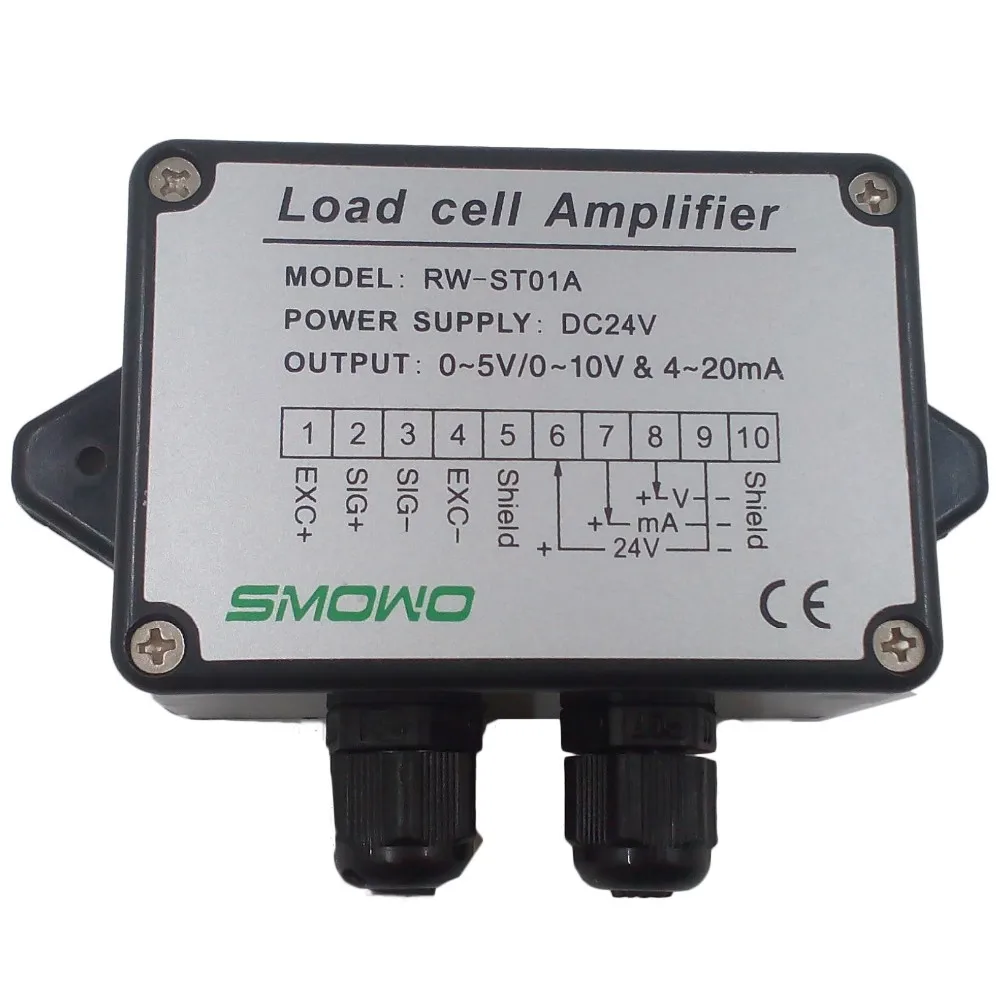

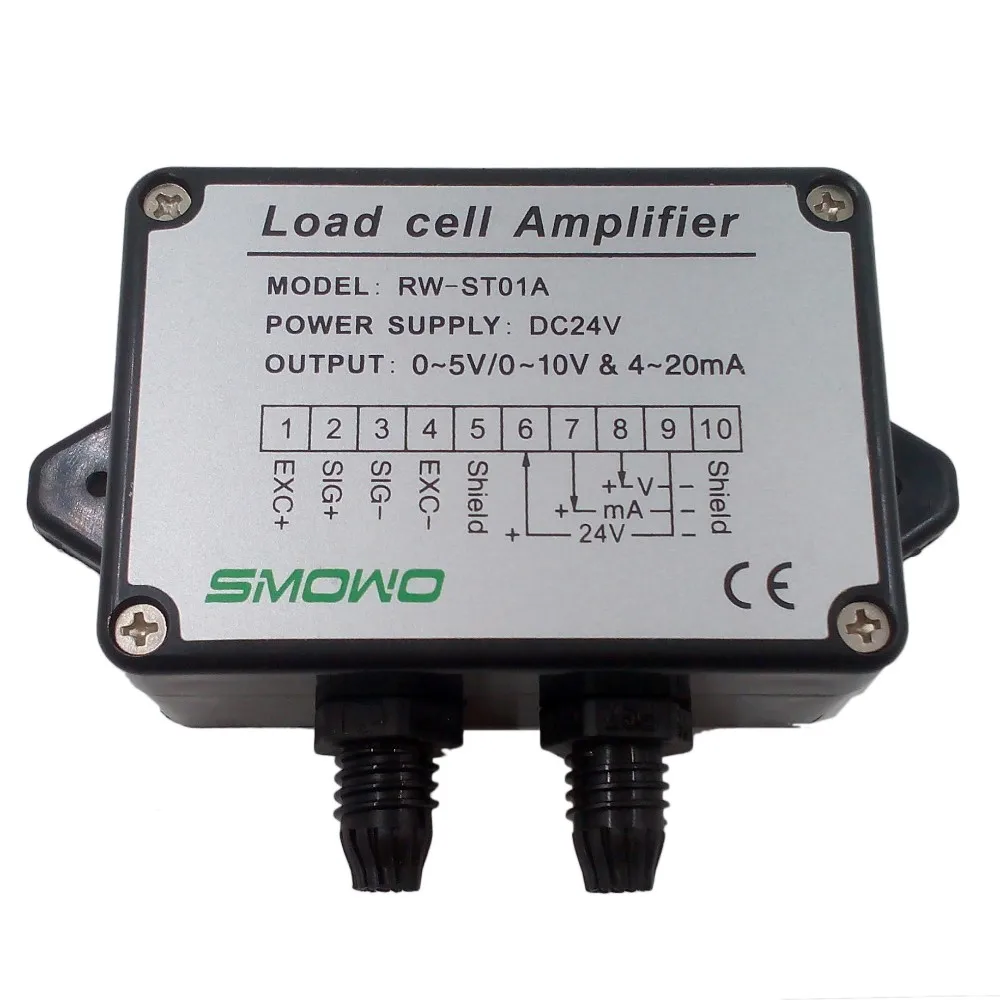

Клеммы 1. .. 10 расположены слева направо

Терминал

1

2

3

4

5

Определение

Датчик возбуждения положительный

Сигналы датчика

Отрицательный сигнал датчика

Датчик возбуждения отрицательный

Щит

Терминал

6

7

8

9

10

Определение

Положительный источник питания

Выход токового сигнала

Сигналы выходного напряжения

Источник питания и заземление на выходе

Щит

Технические индикаторы

Общая точность

0,5/0,3

% F.S.

Выходной сигнал

0 ~ 5 В/1 ~ 5 В/0 ~ 10 В/0 ~ ± 5 В/0 ~ 10 мА/0 ~ 20 мА/4 ~ 20 мА (другие могут быть настроены)

Блок питания

12VDC ~ 27VDC

Рабочая среда

-20 ~ 70 , 85% относительной влажности
