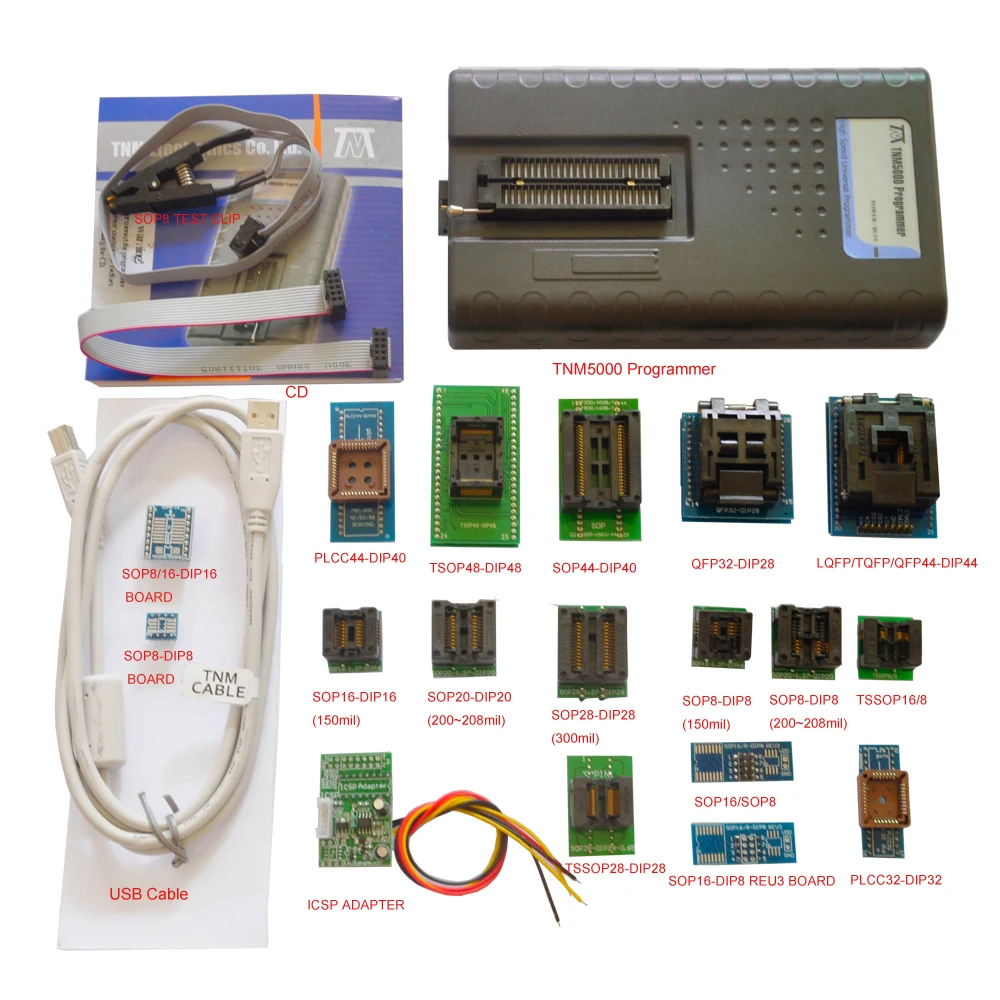

2017 Новый TNM5000 USB EPROM программист + 18pc розетки + IC зажим для NAND flash/EPROM/MCU/PLD/FPGA/ISP/JTAG, поддержка K9GAG08U0E

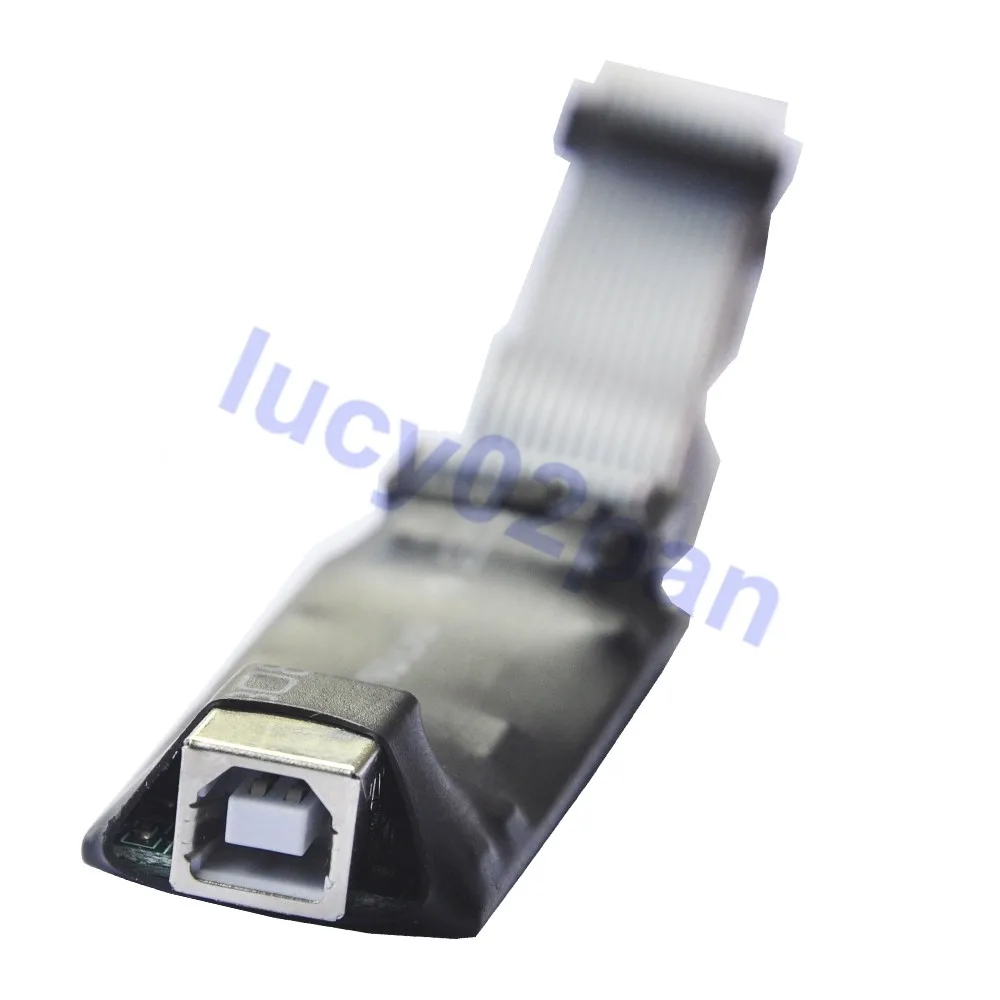

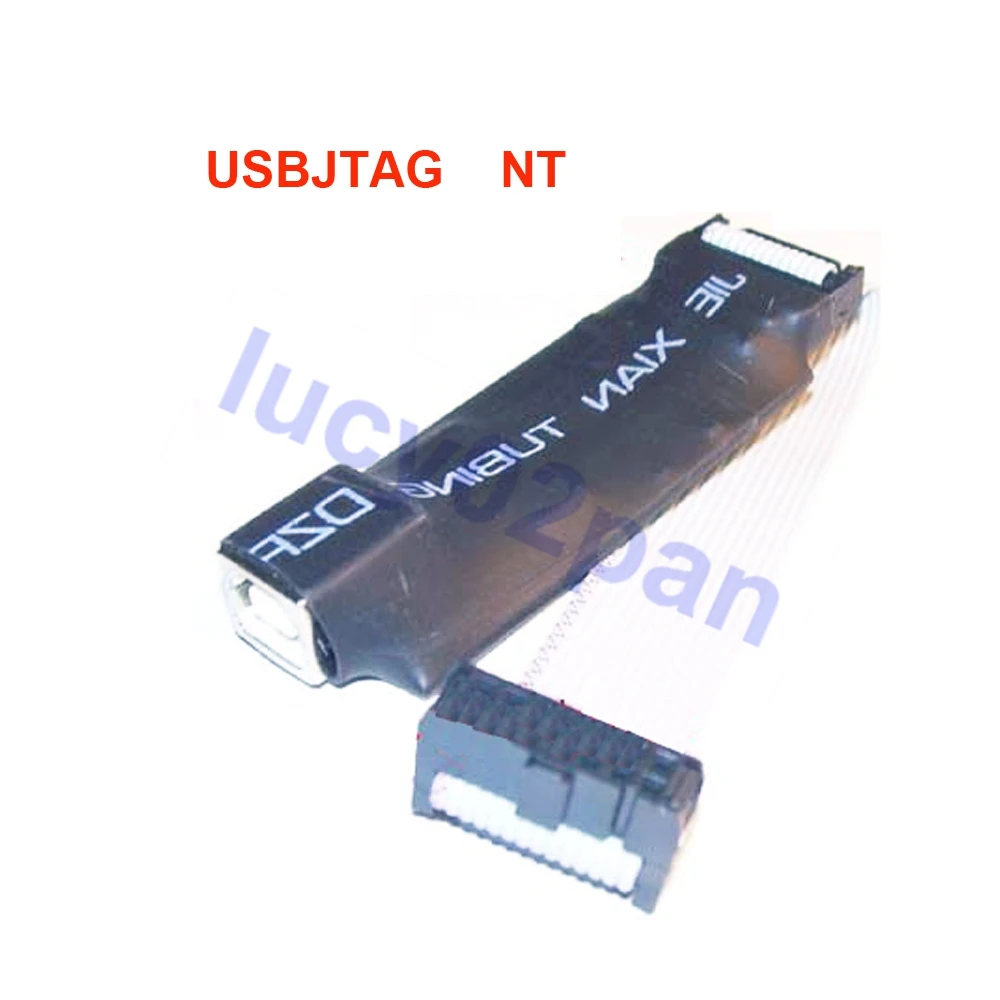

Для продажи это совершенно новый USBJTAG NT модуль. Люди используют это для программирования маршрутизаторов, модемов, это универсальный инструмент для ПК, чтобы говорить с ЦП или непосредственно flash(EEPROM) программирование.
Вы получите код активации программного обеспечения после его получения.
Поддержка Windows, Linux, MacOS.
Три тактовая скорость 12 МГц. 6 МГц, 3 МГц для разных целей.
Поддержка USB 2,0.
Более быстрая скорость чтения/записи. Чтение SPI (900 + КБ/с), чтение MIPS32 (300 КБ/с).
Гибкая конфигурация.
Поддержка сценария для пакетного программирования.
Протестированный процессор MIPS, ARM9, PPC, ST20 (часть),ST40 (часть).
Протестированная цель, SPI flash,XBOX,EEPROM,CPLD (Jam player)
Горячие устройства, MR-18 маршрутизатор, SB6120,SB6121,SB6141 модемы.
Прямая поддержка от разработчика программного обеспечения. Если у вас есть специальная цель, которую нужно поддерживать, подарите устройство и получите его
Характеристики:
USBJTAG NT второе поколение USBJTAG. Он использует лучший чип для поддержки USB 2,0. Он будет поддерживать все, что поддерживает USBJTAG.
Новые особенности USBJTAG NT:
Поддержка USB 2,0.
Более быстрая скорость программирования
Улучшенный пользовательский интерфейс для программирования, меньше шансов застревать в «обнаружении»
Регулируемые часы JTAG
Улучшенная конфигурация.
Унифицированное по USBJTAG NT и USBBDM NT
USB JTAG-это инструмент JTAG на базе Windows для MIPS и CPU ST20.
Он имеет скорость профессионального EJTAG, но по очень низкой цене.
На данный момент EJTAG может получить доступ к целевой оперативной памяти и флэш-памяти программы. В будущем возможна интеграция отладчика.
Протестированное оборудование:
Кабельные коробки: DCT2524, DCT700,DVI3000,DCT 6412 III
Кабельный модем: SB5100,SB5101 SB5120 SB4200, SB4100,SGB900,SB5102(SPI).RCA 315,RCA325.DPC2100
Приёмники для посуды: DP301-010.IRD2700, DP301-013,Pansat
Маршрутизатор (VOIP):WRT54G,RTP300,VT2442
USB JTAG NT-это второе поколение USBJTAG.
UJmodem-это программное обеспечение, основанное на USB JTAG NT и обеспечивающее лучший пользовательский интерфейс, а также продолжение поддержки CLI.
USBJTAG NT обеспечивает более быструю скорость программирования и более широкий диапазон целевой поддержки. 48 МГц часов ЦП и спецификации USB 2,0 делают более быстрый доступ к цели возможным. Большая часть скорости доступа примерно на 50% быстрее, чем USB JTAG. Он поддерживает PIC32MX (EJTAG 2,6, с поддержкой FASTDATA он еще быстрее, память чтения переходит на 450кб/с и память записи переходит на 550кб/с).
USBJTAG NT поддерживает SPI flash, что делает его самым быстрым SPI флеш-программистом в мире! Вы можете программировать MX25L0165A всего за 8 секунд.
Это также лучший инструмент для маршрутизатора WRT54G. Программируйте весь маршрутизатор менее двух минут. Последние
Тест доказал, что может 100% дебрировать любой маршрутизатор WRT54G.
USB JTAG NT поддерживает PIC32MX и программа 512KB/s займет чуть больше 3 секунд. Будущий план-Поддержка GDB для разработчика MIPS. PIC32MX является первым, кто поддерживает и благодарит команду Microchip. Проект GDB запущен, и вскоре мы сможем отлаживать PIC32MX с помощью USB JTAG NT.
Параметр:
Выбранный чип: чип Cypress FX2 USB 2,0. 48 МГц ЦП часы
TCK часы: Регулируемый 12 МГц, 6 МГц 3 МГц, более широкий диапазон целевой поддержки для более медленной цели
Протокол: MIPS32,MIPS64,DCU(ST20),MIPS32,MIPS64,DCU(ST20),SPI, I2C EEPROM.
0,48 поддержка Conexant CPU (ARM920T и ARM946)
0,51 поддержка DCU3
0,53 поддержка ppc (DM500)
0,55 поддержка ST40
Будущий протокол: ST40 и т. Д.
Скорость USB: USB 2,0 480 Мбит/с и 12 Мбит/с (при использовании USB1.1)
Разъем: 14 контактов, EJTAG 2,6 0,1 шаг. Если целевая плата имеет разную линейку, необходимо преобразовать кабель.
Скорость чтения SPI: 900кб/с
Скорость записи SPI: 230-260KB/s(8 секунд для программирования MX25FL0165A)
Поддержка целевого процессора: MIPS32, DMA, non-DMA MIPS64 non-DMA, ST20.SPI serial flash,I2CEEPROM. Conexant CPU,ARM9,DCU3,ST40
Future support CPU, MIPS64 DMA,ARM7,Power PC
Версия программного обеспечения CLI: интерфейс CLI, последняя версия 0,79. Поддержка старого USB BDM тоже. Старый USB JTAG может читать SPI

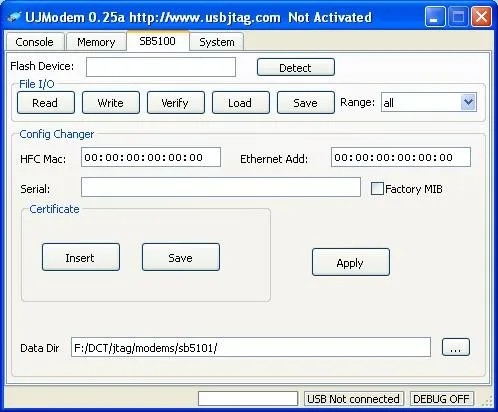

Версия программного обеспечения GUI: UJModem 0.25a намного проще, чем CLI и по-прежнему поддерживает командную линию.
Состояние программного обеспечения: активная разработка. Будут добавлены новые функции. Будут поддерживаться Новые аппаратные средства.
Конфигурация: файлы конфигурации XML. Лучше организовать для огромной цели и поддержки типа вспышки.
Поддержка сценария: Поддержка ed
Плата протестирована: кабельные модемы: все модемы MIPS (Broadcom) включают SB5100,SB5101,SB5102(SPI)RCA315,RCA325,SB4200,SB4100,SBV5120,SBG900,SB6120(SPI) и т. Д.
Кабельные коробки: DCT2500,DCT700,DCT6412,DP501
Роутеры: WRT54G family. WRT350N.MN700,WGR614v9 (0,36).AR430W (SPI над JTAG)
VOIP: RTP300,WRTP54G,VT2142,VT2442,VT2542.D-link VWR-VD.WGR615V.
Спутниковые приемники: MIPS, IRD301-010.ST20 FTA коробки, IRD2700,IRD301.013,Pansat и т. Д.
Параллельный Процессор: Viewsat, Sonicview, CNX Nano2, Nano Premium
PPC: DM500
DCU3:Sti5505 (XV3300)
EEPROM, 24LC00-24LC1024.
ST40:Sonicview 8000HD(Sti7100). IPTV(Sti5202), STi5202 NAND
XBOX360Nand программирование.
Будущая целевая плата будет протестирована. DCH70, dch3416.
Поддержка Linux, MAC Android: 0.71a теперь официально поддерживает Linux и Mac. 0,65 для Android
Испытательное оборудование, DCT2524, DCT700,DVI3000 SB5100,SB5101 SB5120 SB4200, SB4100,
DP301-010.IRD2700, DP301-013 и т. Д.
Если вы не уверены, пожалуйста, спросите нас.
Настоятельно рекомендуется загрузить программное обеспечение и запустить сначала, чтобы проверить, совместим ли оно с вашей ОС. Вы можете выбрать один 10 или 14 штыревой разъем бесплатно для каждого USB JTAG, который вы заказали. При заказе укажите штыревой разъем.

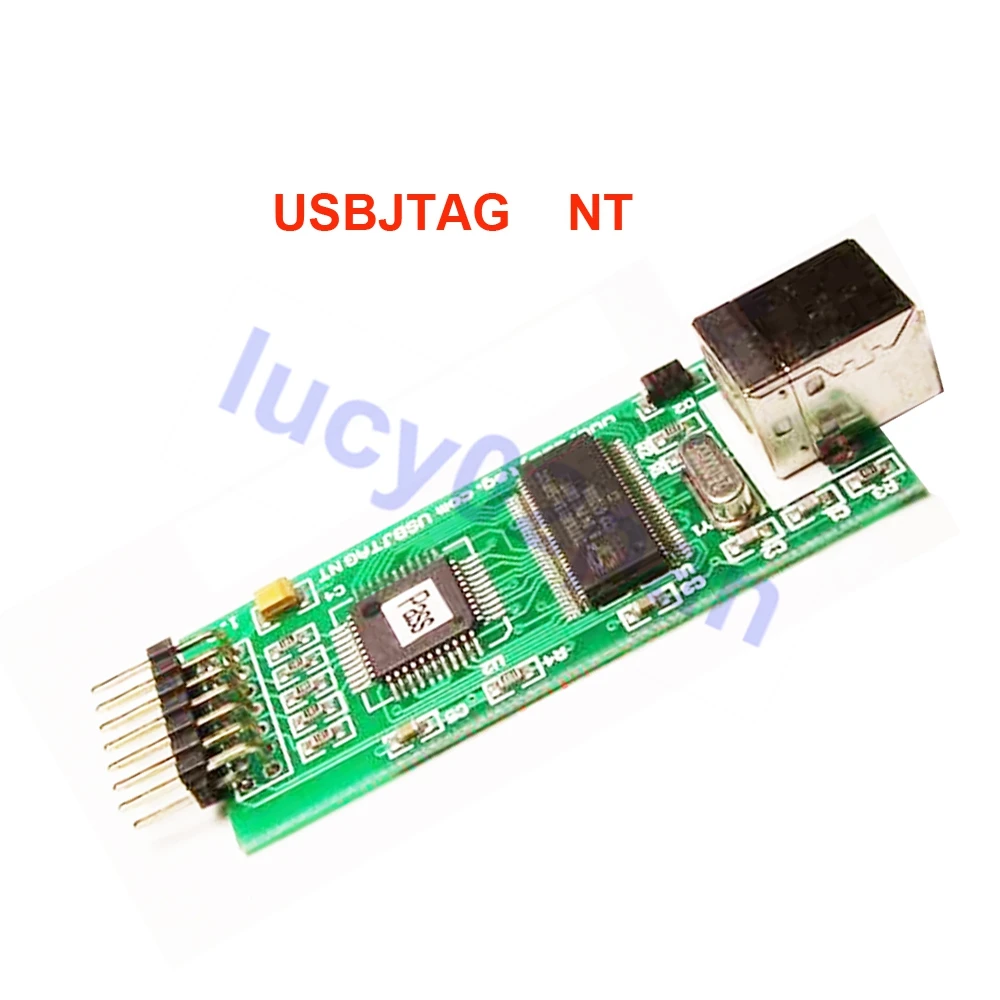

1. Плата USBJTAG NT.

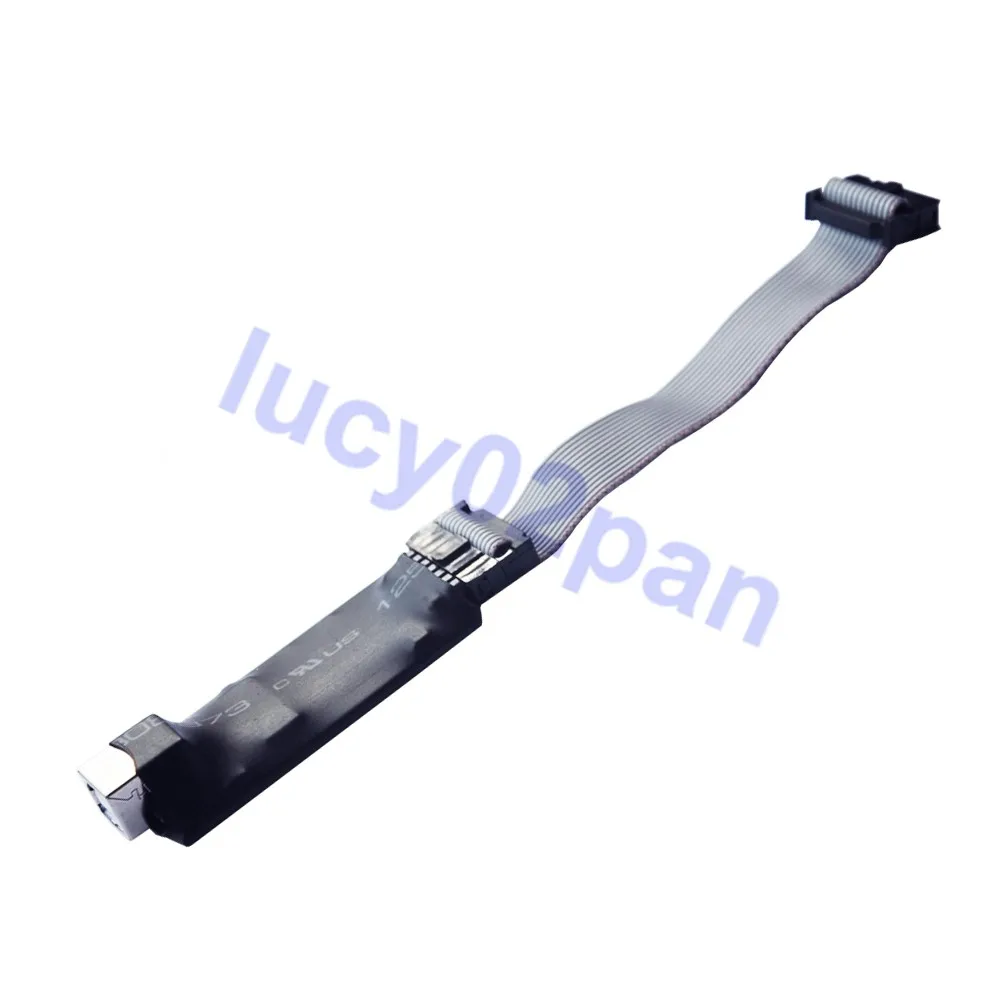

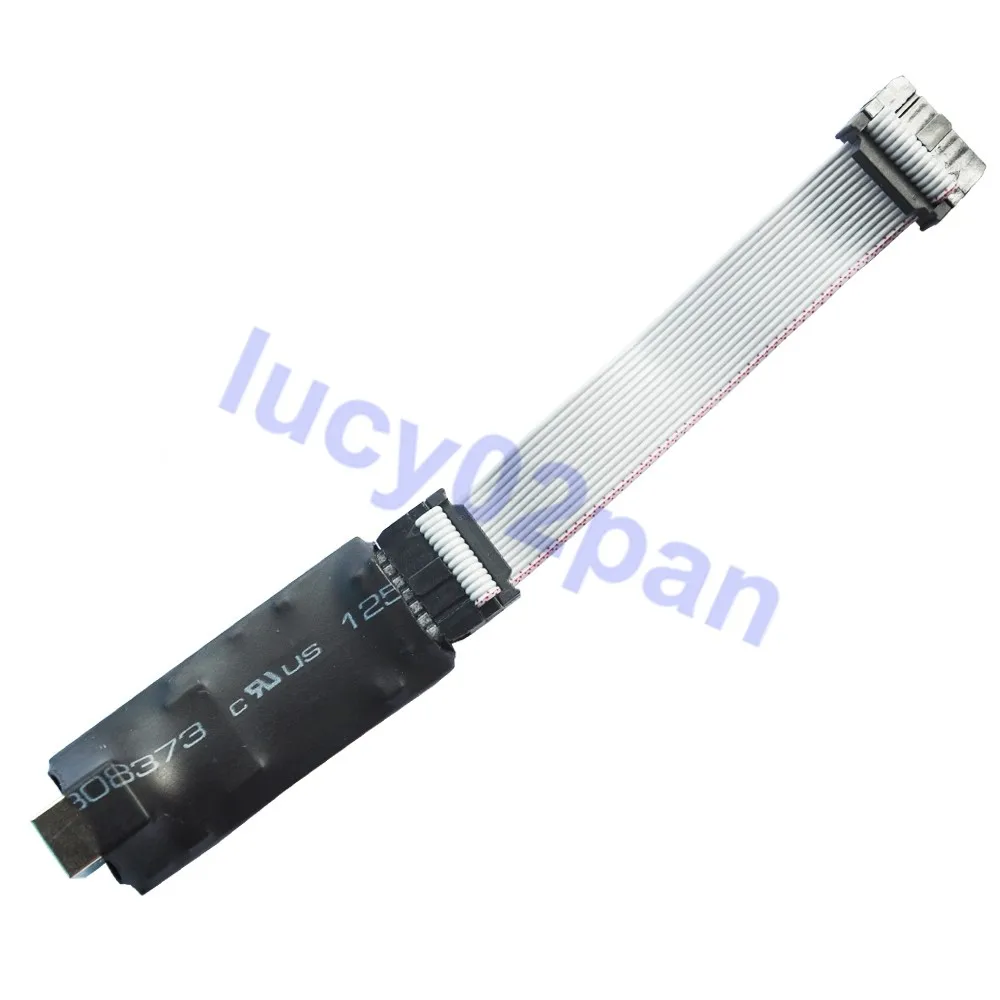

2. 14 pin плоский кабель.
