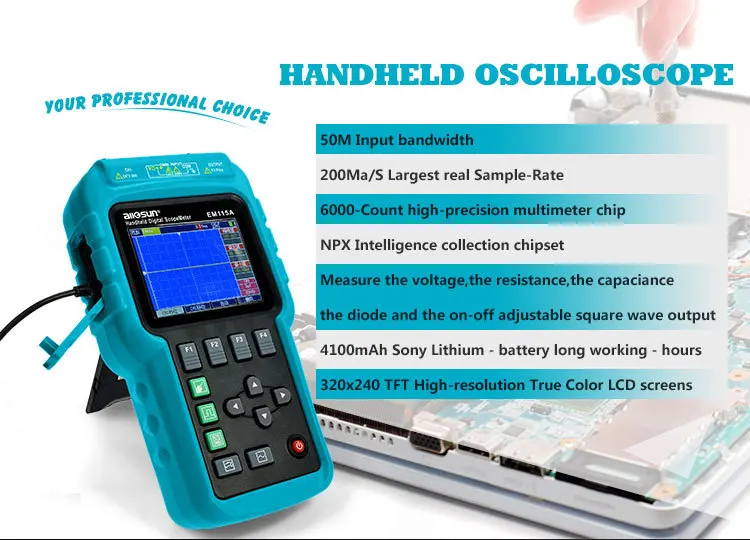

Универсальный портативный осциллограф 3 в 1, многофункциональный осциллограф с цветным экраном 50 МГц, одноканальный осциллограф горячая Распродажа EM115A
![]()
Осциллограф отличается компактностью, красивым внешним видомИ дружественные интерфейсы. Он может быстро и точно определитьНеисправности проверяемой цепи могут служить электронным устройствомПомощник инженера, обеспечит отличное удобство для васВ работе.
Характеристики прицела
B полоса пропускания (-3 дБ)
50 МГц
Частота дискретизации
Макс. Частота дискретизации в реальном времени 200MSA/s
Канал
1
Муфта
AC, DC
Время нарастания
≤ 7,6 нс
Входное сопротивление
1 МОм, ≤ 20 пФ
Максимальное входное напряжение
1x CAT III 300 VAC 10x, 100x CAT III 600 VAC
Вертикальное разрешение
8 бит
Вертикальная чувствительность
10 мВ/дел-5 В/дел
Горизонтальное разрешение
2ns/div
Горизонтальная чувствительность
2ns - 5s
Длина записи
4K/канал
Память
6 мест памяти
Режим триггера
Авто, обычный, одиночный
Тип триггера
Краевой триггер
Базовая производительность
Экран
320 × 240 пикселей (RGB) светодиодный Ной подсветкой
Связь
USB, программное обеспечение для ПК
Батарея
Литий-полимерный аккумулятор 3,7 в, 4 Ач
Адаптер
Входное напряжение: 100-240 В переменного тока
27
Рабочая среда
Температура: 0 ℃ - 40 ℃
Влажность:≤75%
Среда хранения
Температура: -10 ℃ - 50 ℃
Влажность:≤85%
Рабочая высота
0 - 2000 м

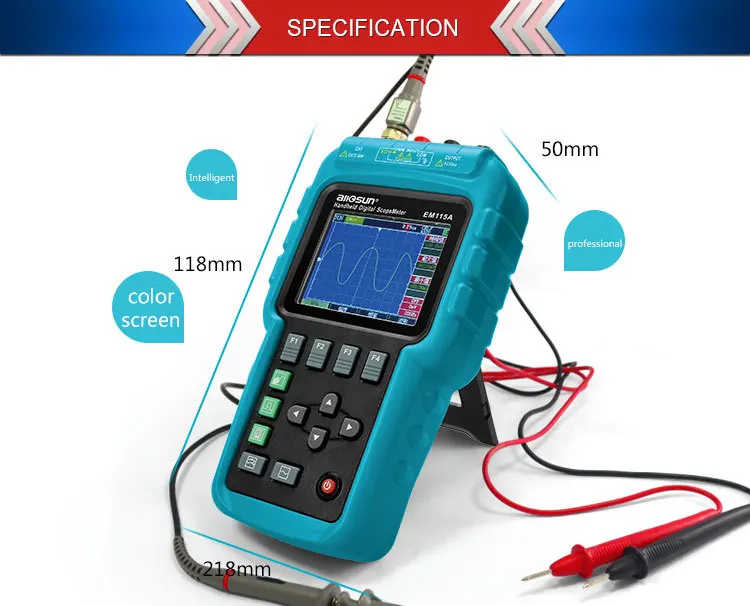

Размеры
218 мм × 118 мм × 50 мм (включая кобуру)
Вес
700 г (только основной корпус)
Характеристики мультиметра
Дисплей
6000 отсчетов
Вход
Макс. Входное напряжение: 600 Vrms CAT II, 300 Vrms CAT III
Тест непрерывности
Звуковые сигналы <25 °, в диапазоне 600 °
Тест диодов
Если падение напряжения проверенного диода составляет более 2 в или если тестовая цепь открыта, на дисплее будет отображаться «OL». Если падение напряжения менее 0,25 в, то будет звучать встроенный зуммер.
Измерение емкости
6.000нф-6мф
Измерение сопротивления
600.0 шт.-60.00 м
Измерение напряжения
6,000 в-600 в
Производительность вывода волны
Амплитуда
Выходная амплитуда регулируется.
Диапазон выходной амплитуды: 0-2,5 в
Точность выходной амплитуды: ± 2% для амплитуд <2 в
± 5% для амплитуд> 2 в
Частота
Для выхода постоянного тока нет настройки частоты.
Диапазон выходных частот: 26 Гц-50 кГц
Точность выходной частоты: ± 2%
Спецификация прицела
Вертикальная система: канал прицела
Полоса пропускания (-3 дБ)
50 МГц
Точность
10 мВ/дел до 20 мВ/дел: ± 5% полная шкала
50 мВ/дел до 5 В/дел: ± 3% полная шкала
Точность вертикального смещения (DC)
± 0,2 дел ± 2 мВ ± 0.5% значение смещения
Чувствительность триггера
От постоянного тока до 50 МГц: 0,8 дел
Горизонтальная система: Временная база прицела
Горизонтальная чувствительность
2ns/div - 5s/div, в 1-2-5 шаг
Горизонтальная точность
< ( 0.01% + 1 пиксель)
Спецификация зонда
Время нарастания
X1 <23,3 нс
X10 <7,6 нс
Полоса пропускания
X1 DC - 8 МГц
X10 DC - 50 МГц
Входное сопротивление
X10 10 мм (не включая входное сопротивление 1 Мбит)
Входная емкость
X1 46 пФ (не включая входную емкость прицела)
X10 около 15 пФ
Спецификация мультиметра
Функция
Диапазон
Частота, тестовый ток или нагрузка
Напряжение
Состояние: при температуре калибровки ± 5 ℃, для 1
Год
Напряжение
Напряжение постоянного тока
6,000 в
1,0 + 8
60,00 в
0,5 + 8
600,0 в
0,5 + 8
Напряжение переменного тока
6,000 в-600,0 в
40 Гц-400 Гц
1,0 + 10
400 Гц-2 кГц
5,0 + 10
Сопротивление
600.0Ω
1,0 + 5
6.000kΩ
1,0 + 5
60.00kΩ
1,0 + 5
600.0kΩ
1,0 + 5
6.000MΩ
1,0 + 5
60.00MΩ
2,0 + 10
Емкость
6.000нф
3,0 + 8
60.00нф
3,0 + 8
600.0нф
3,0 + 8
6.000μF
3,0 + 8
60.00μF
3,0 + 8
600.0μF
3,0 + 8
МФ
3,0 + 8
Непрерывность
Зуммер подает звуковой сигнал, если сопротивление меньше, чем около 25 градусов.
Диод
Зуммер подает звуковой сигнал, если прямое падение напряжения диода составляет <0,25 в.
![]()
