BM500A цифровой тестер сопротивления изоляции 0 ~ 2000 м 1000 в 1999 м Цифровой тестер сопротивления изоляции Megohmmeter Megger
I. Обзор
Добро пожаловать для использования продукта!
BM500 /500A-цифровой тестер сопротивления изоляции. BM500 выходное тестовое напряжение может быть переключено между 100 в/250 В/500 В, BM500A выходное тестовое напряжение может быть переключено между 250 В/500 В/1000 в, диапазон измерения измерителя может достигать до 1999 М. Продукт применим для измерения изоляционного сопротивления различных изоляционных материалов и электрического оборудования, таких как трансформаторы, двигатели, кабели, переключатели и электрические аппараты. Он также применим для технического обслуживания, тестирования и осмотра различных электрических оборудований. Компактный по конструкции, удобный для переноски, Идеальный электрический и электронный измерительный прибор.
II. Безопасность информация
(1) Описание знаков безопасности:
Предупреждение: Важная информация о безопасности, которую пользователь должен прочитать.
Опасность: высоковольтный Электрический шок присутствует.
Двойной изоляцией защиты
(2) внимательно прочитайте инструкции по эксплуатации перед использованием счетчика.
(3) перед установкой задней крышки строго запрещено использовать счетчик. В противном случае это может вызвать Электрический шок.
(4) Проверьте и убедитесь, что изоляционный слой тестового кабеля находится в хорошем состоянии без каких-либо поломок.
(5) Чтобы избежать электрического удара, не прикасайтесь к тестовому кабелю и цепи под испытанием при выполнении теста.
(6) Убедитесь, что один конец тестового кабеля надежно вставлен в клемму.
(7) во время тестирования любой диапазон не должен превышать указанное Максимальное входное значение.
(8) во время тестирования не используйте ручку переключателя для изменения диапазона, чтобы избежать повреждения счетчика.
(9) перед началом испытаний изоляции убедитесь, что переключатель выбора диапазона установлен в пределах соответствующего диапазона напряжения.
(10) не проводите Испытание на Изоляционное сопротивление в горючей среде. Искра может привести к взрыву.
(11) прекратите использование счетчика, если его корпус или Тестовый Кабель повреждены во время использования и металл подвергается воздействию
(12) при открытии задней крышки для замены аккумулятора убедитесь, что Тестовый Кабель был удален из тестового терминала и переключатель диапазона переключился в выключенное положение.
(13) извлеките батарею, когда счетчик не будет использоваться в течение длительного времени.
(14) когда «» отображается в измерителе, необходимо изменить батарею вовремя, чтобы обеспечить точность измерения.

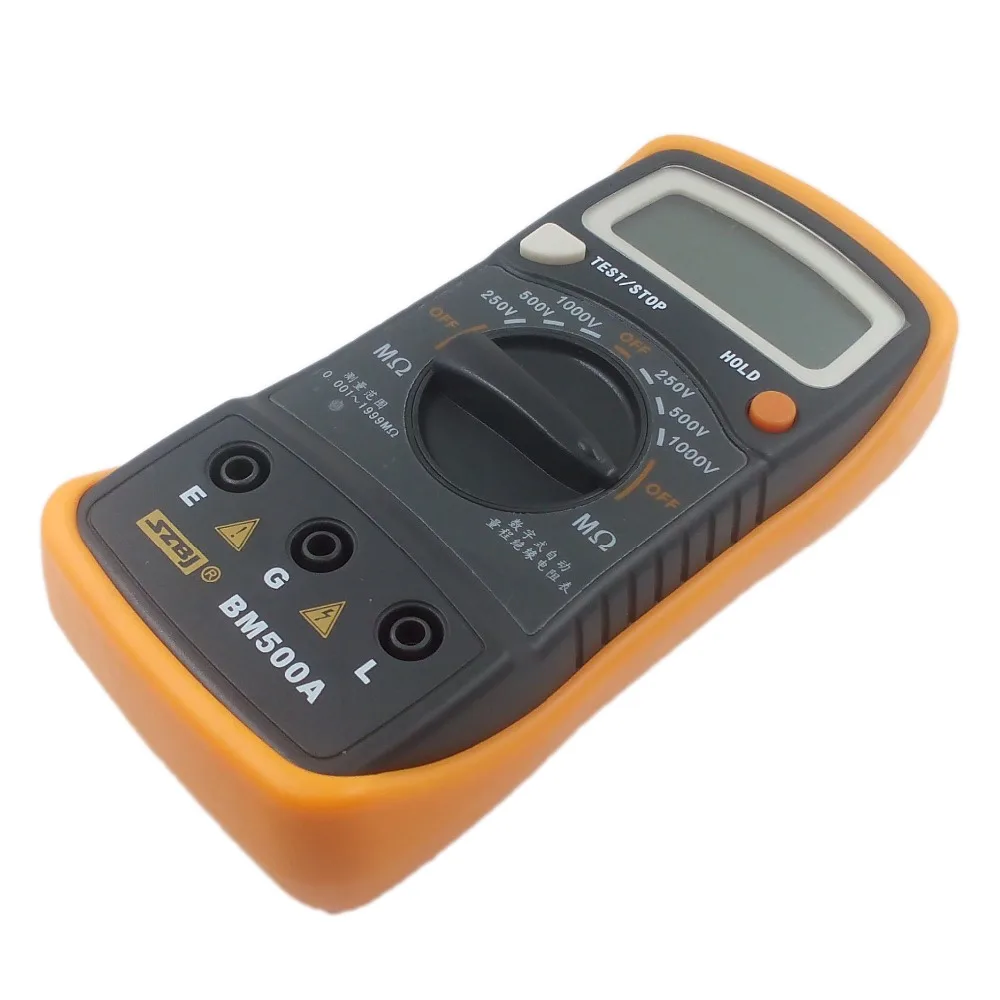

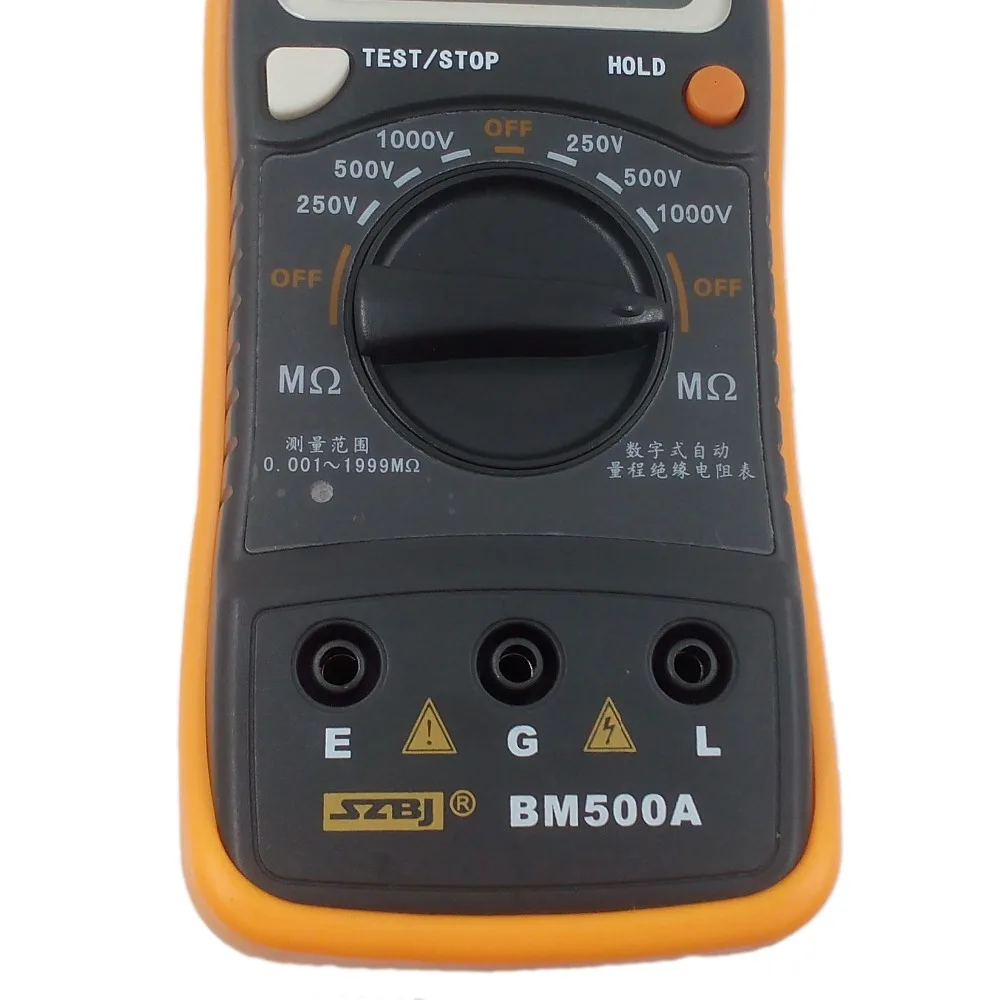

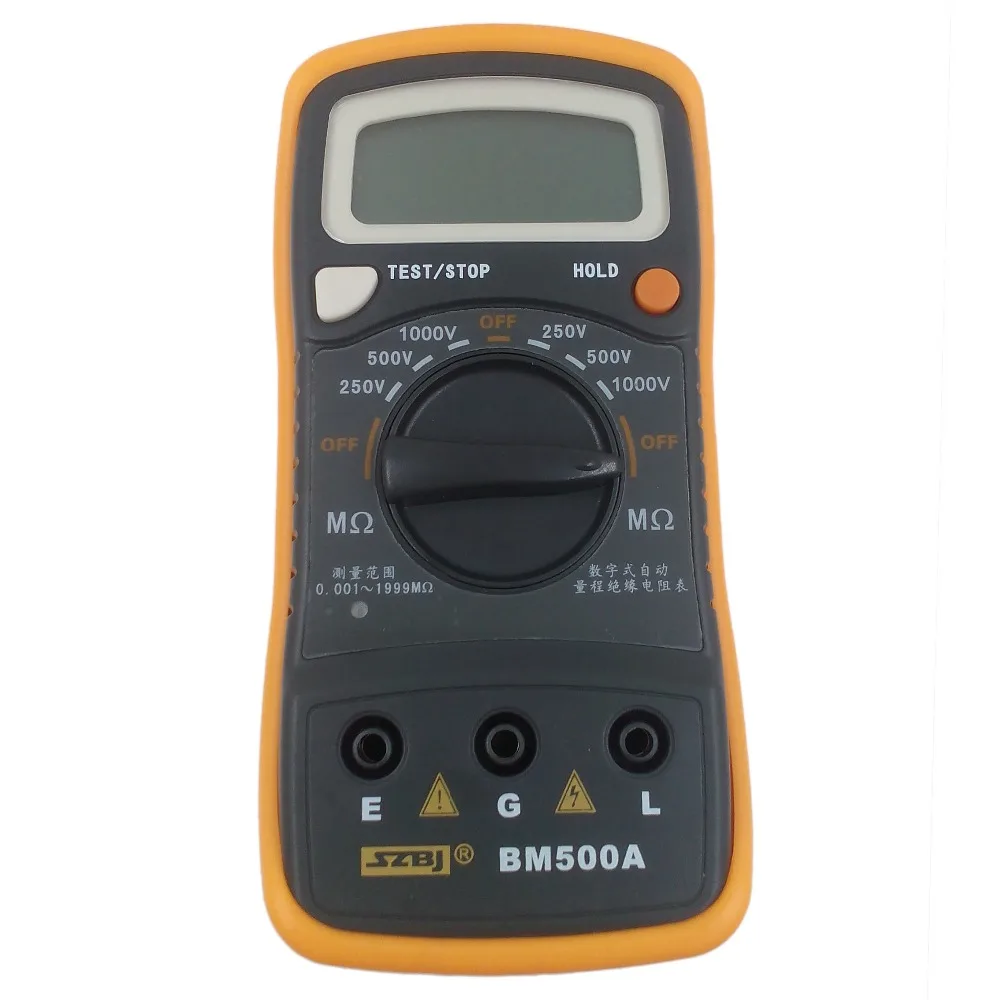

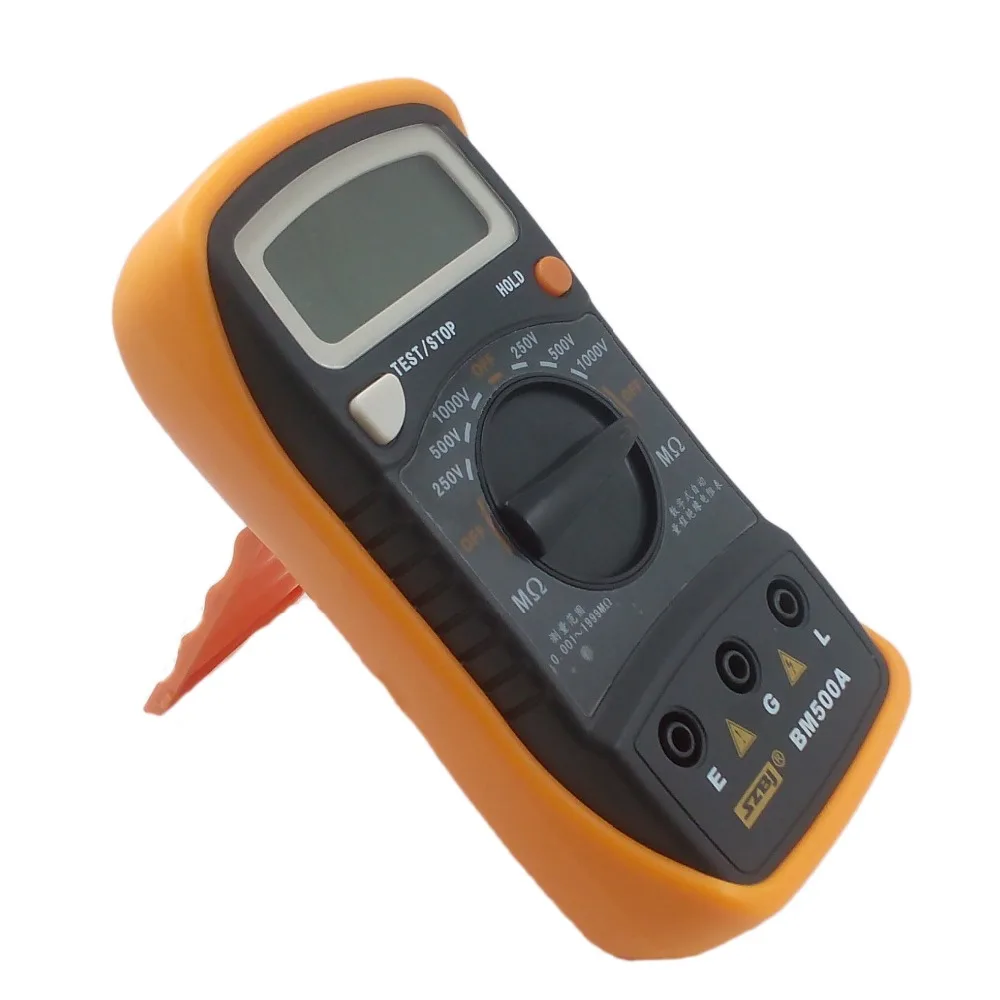

III. Наименование и функции деталей (см. Рисунок)
1. ЖК-дисплей
2. Переключатель удержания данных (удержание)
3. Поворотный переключатель: Используйте этот переключатель для выбора функций и диапазонов
4.L (линия)Входной терминал (подключается к линейному терминалу проверенного объекта).
5.GВходной терминал: экранированный терминал изоляционного сопротивления.
6.E (земли)Входной терминал (подключен к терминалу заземления объекта o-be-испытанного)
7. Тест/Стоп ключ:Используется для измерения изоляции
Чтобы быть протестированы объекта)
8. Светильник индикатора высокого напряжения
Характеристическая вязкость полимера. Общие характеристики
(1) Автоматический диапазон: «1» будет отображаться для перегрузки.
(2) Режим отображения: жидкокристаллический дисплей; Максимальный дисплей: 1999;
(3) Частота дискретизации: 2,5 раз в секунду;
(4) измеритель может отображать фактическое тестовое напряжение изоляции. Светодиодный индикатор используется для обозначения состояния выхода высокого напряжения;
(5) Рабочая среда: 0 °C-40 °C, менее 75% относительной влажности;
(6) среда хранения:-10 °C-60 °C, менее 80% относительной влажности;
(7) индикация недостаточной емкости аккумулятора: «» отображается;
(8) Источник питания: аккумулятор 9 В, 6F22 или NEDA 1604
(9) Рабочая температура. : 0C до 40C (Относительная влажность <75%)
(10) Температура хранения.:-10C до 50C (Относительная влажность <85%)
(11) размер: 69x138x31 мм (с кобурой)
(12) Вес: прибл. 170 г (включая аккумулятор)
V. Технические характеристики и описание работы изоляционного тестера
Точность указана в течение года после калибровки и от 18C до 28C (64F до 82F) с относительной влажностью до 75%.
Номинальное напряжение
100 в/250 В/500 В/1000 в
Напряжение холостого хода
90% ~ 110% от номинального напряжения
Диапазон измерений
0,001 ~ 1999 м
Минимальный Разрешение
0,001 м
Точность
±(5% RDG + 5)
Значение сопротивления измерения, которое может поддерживать более низкий предел номинального напряжения
100 в: около 300k
250 В: около 500k
500V: около 1,5 м
1000 В: около 5 м
Ток короткого замыкания
Не менее 1.5mA
VI. Использование для измерения изоляционного сопротивления
Опасности: Если есть какие-либо ошибки в измерениях, это может привести к личным повреждениям и потере счетчика. Управляйте им только после тщательного и тщательного прочтения инструкции по эксплуатации. Наша компания не несет ответственности за несчастные случаи, не вызванные какой-либо причиной нашей компании.
Операционной описание
1. Безопасность информация
1) следите за высоковольтным электрическим током. При завершении испытания на Изоляционное сопротивление удалите Тестовый Кабель только после того, как убедитесь, что высокое напряжение на испытанном объекте составляет менее 50 В.
2) во время измерения не прикасайтесь к испытанному объекту и следите за высоким напряжением электрического удара.
3) при тестировании изоляционного сопротивления, объект не должен быть электрифицирован. Убедитесь, что испытанный объект надежно заземлен. Перед тестом необходимо установить две контакты для проверки соединителя объекта, который будет протестирован.
4) при тестировании изоляционного сопротивления убедитесь, что к испытательной цепи не применяется внешнее напряжение.
5) перед началом тестирования убедитесь в правильности положения переключателя диапазона и надежном подключении тестового кабеля.
6) после нажатия кнопки высокого напряжения, высокое напряжение от 100 В до 1000 в будет выходным между L терминалом и E терминалом (в зависимости от различных моделей и позиций). Здесь обязательно не прикасайтесь к измерителю и не подвергайте часть объекта испытанию. В противном случае может возникнуть опасность поражения электрическим током.
2. Испытание на Изоляционное сопротивление
1) Подключение контакты для проверки соединителя
Вставьте одну красную тестовую ручку в Клеммную розетку счетчика. Вставьте один конец тестового кабеля с красным тестовым зажимом в E Клеммную розетку счетчика. Вставьте один конец тестового кабеля с черным тестовым зажимом в Клеммную розетку счетчика. Сделайте хорошее соединение соответственно.
2) тестовый соединительный кабель
Соединительный кабель разъема E измерительного устройства-это кабель заземления;
Соединительный кабель L клеммной розетки счетчика-это кабель цепи;
Соединительный кабель разъема G измерительного прибора-это экранирующий кабель, который подключается к поверхности проверяемого объекта, чтобы предотвратить утечку поверхности и повлиять на испытание на сопротивление.
3) выбор номинального напряжения
Выберите номинальное напряжение, которое вам нужно в тесте на Изоляционное сопротивление. Поверните регулятор переключателя диапазона в соответствующее положение напряжения.
4) Подключите перо тестового стержня к другому терминалу испытанного объекта. Нажмите переключатель высокого напряжения (тест/стоп). Здесь включается красный индикатор, показывающий Высокое напряжение на выходе для тестирования. Фактическое значение высокого напряжения может быть отображено в измерителе. После начала тестирования в измерителе отображается числовое значение.
Внимание: Не замыкайте две тестовые ручки с высоким выходным напряжением или измеряйте Изоляционное сопротивление после выхода высокого напряжения. Неправильная работа очень легко генерировать искру, вызвать пожарную аварию и повредить счетчик.
Особое внимание в работе:
Перед тестированием убедитесь, что схема не электрифицирована. Не измеряйте электрифицированное оборудование или электрифицированную цепь. Во время тестирования в измерителе существует опасное выходное напряжение. Будьте уверены, что будете работать осторожно. Убедитесь, что испытанный предмет надежно зажимается и держите руки подальше от тестового зажима, прежде чем нажать клавишу тестирования для вывода высокого напряжения.
Внимание в эксплуатации:
При использовании 500V измерения напряжения для измерения сопротивления меньше, чем 1,5 м, 1000V для того чтобы измерить сопротивление меньше, чем 5 м просим учитывать, что в связи с замерами времени не должна превышать 10 секунд.
5) отключения питания
После испытания, выпуск высоковольтного переключателя (тест/стоп), вывел красный индикатор, сказал, что высоковольтный выход был отключен.
Диапазон будет переключаться на выключенное положение вращения, ЖК-экран показывает номер. Емкостная нагрузка, должна быть сначала протестирована на целевой остаточный заряд-закончена, чтобы предотвратить остаточный разрядный заземляющий заряд, а затем удалена испытательная линия, тестирование завершено
VII. Техническое обслуживание счетчика
Предупреждение! Необходимо выключить питание и отсоединить тестовые ручки, прежде чем открыть корпус счетчика или крышки аккумулятора, чтобы предотвратить опасность поражения электрическим током.
1. Когда знак "" отображается в измерителе, аккумулятор должен быть изменен. Откройте крышку аккумулятора и Замените старый аккумулятор новым одним и тем же типом, чтобы убедиться, что счетчик работает нормально.
2. Держите счетчик и тестовые ручки чистыми, сухими и неповрежденными. Используйте чистую ткань или уничтожитель, чтобы очистить чехол счетчика. Не используйте абразивный или органический растворитель.
3. Избегайте механических повреждений, ударов и ударов; Избегайте воздействия высокой температуры и сильного магнитного поля.

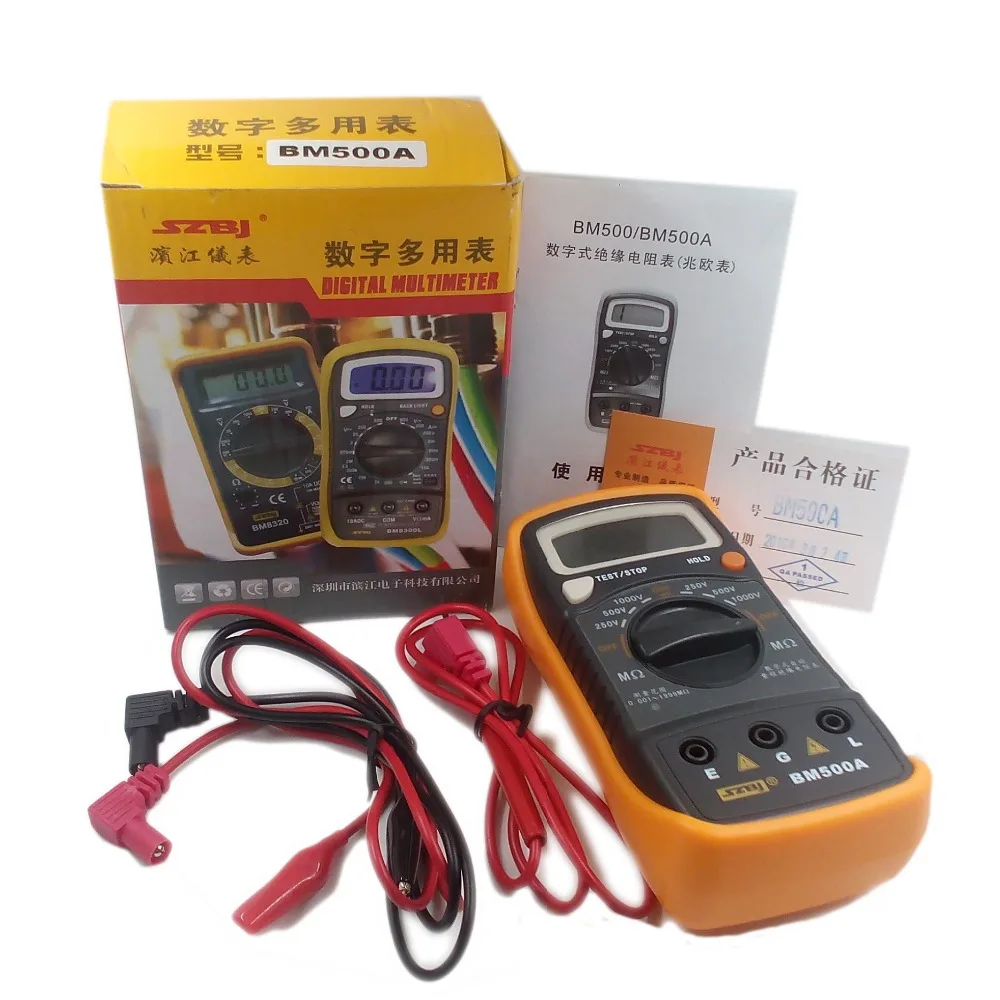

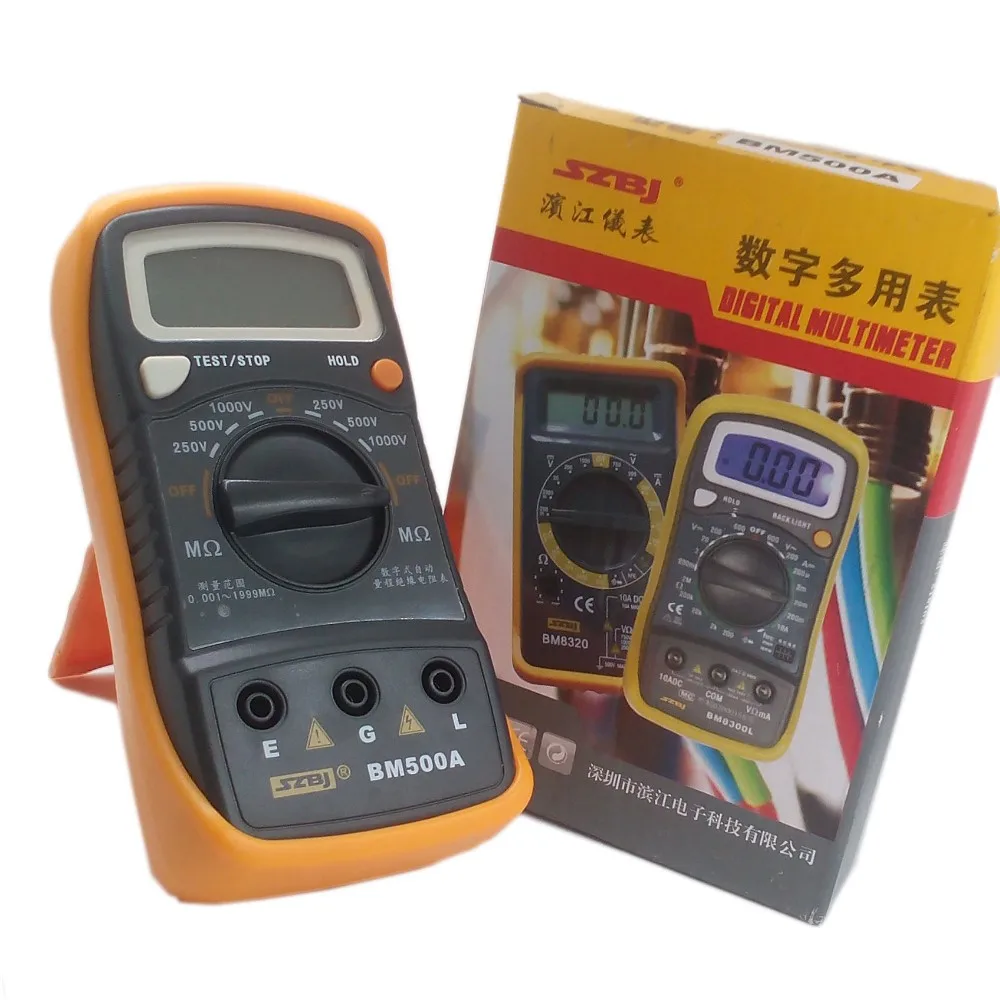

VIII. Аксессуары
1. Тестовый Кабель: один комплект.
2. Инструкции по эксплуатации: одна копия
3. Сертификат соответствия/гарантийный талон: один предмет
Цифровой тестер сопротивления изоляции
Высоковольтный выходной светильник предупреждение
Функция удержания данных
