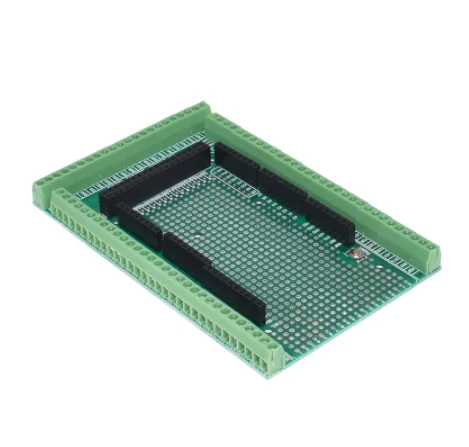

Прототип винт/клеммный блок щит комплект для ArduinoMEGA-2560 R3.

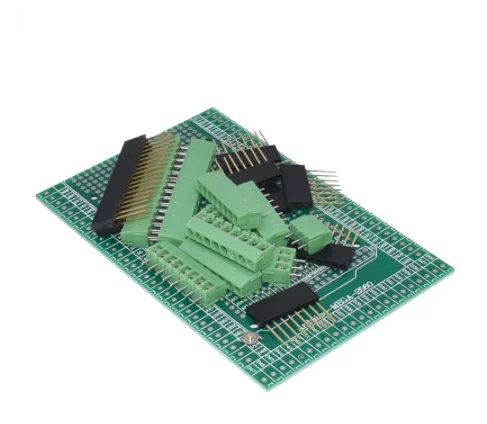

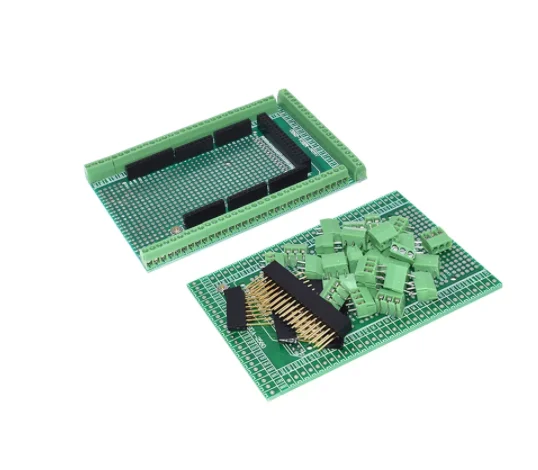

Комплект включает печатную плату прототипа, клеммные блоки, гнездовые гнезда заголовка.Разобранный, Различные методы крепления, вы можете сделать гибкое использование.

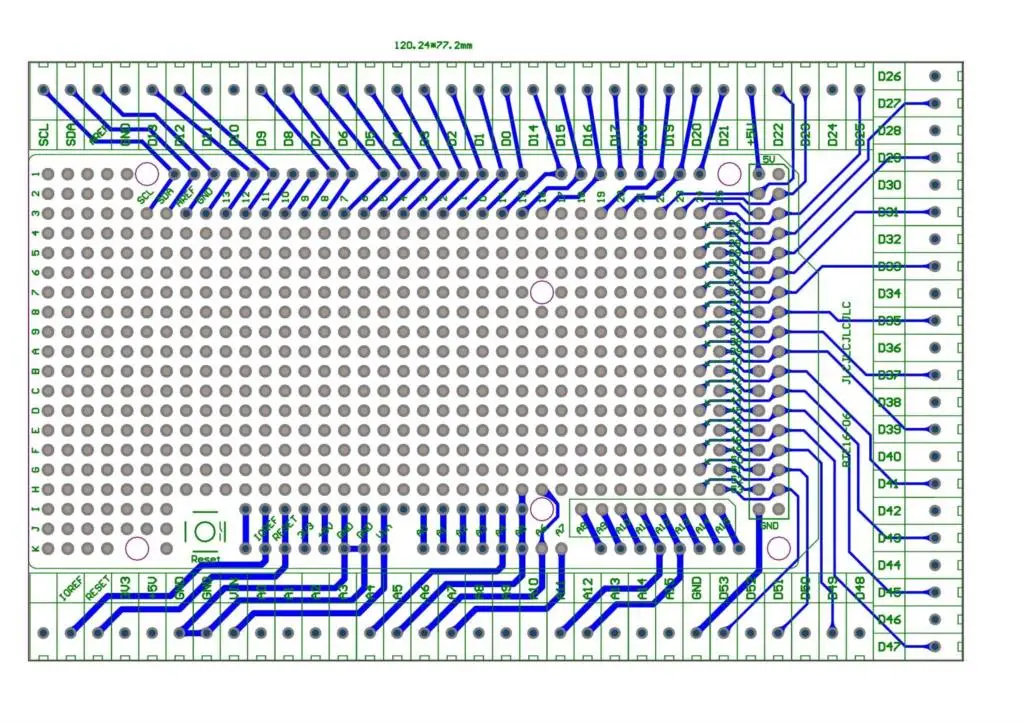

PCB:FR-4 стекловолокна PCB, два медных слоя, размер 120 мм x 78 мм.Прокладки сетки/шаг 2,54 мм/0,1 ", диаметр отверстия 0,8 мм.Клеммной колодки шаг 3,5 мм/0,138 ", диаметр отверстия 1,2 мм.Клеммная колодка:Шаг 3,5 мм/0,138 "Мини клеммные колодки, всего 84 булавки (переменного тока 3-полюсный x24pcs, цепи 2pole x6pcs ).Диапазон проводов 26 ~ 16awg, длина ленты 5 мм, винты M2 сталь, штыревой штырь и клетка латунь.Гнездо разъема:Шаг 0,1 "/2,54 мм, Длина штифта 15 мм/0,59"Однорядный 10pin x1шт, одиночный ряд 8pin x 5 шт, двухрядный 18pin x1шт.
