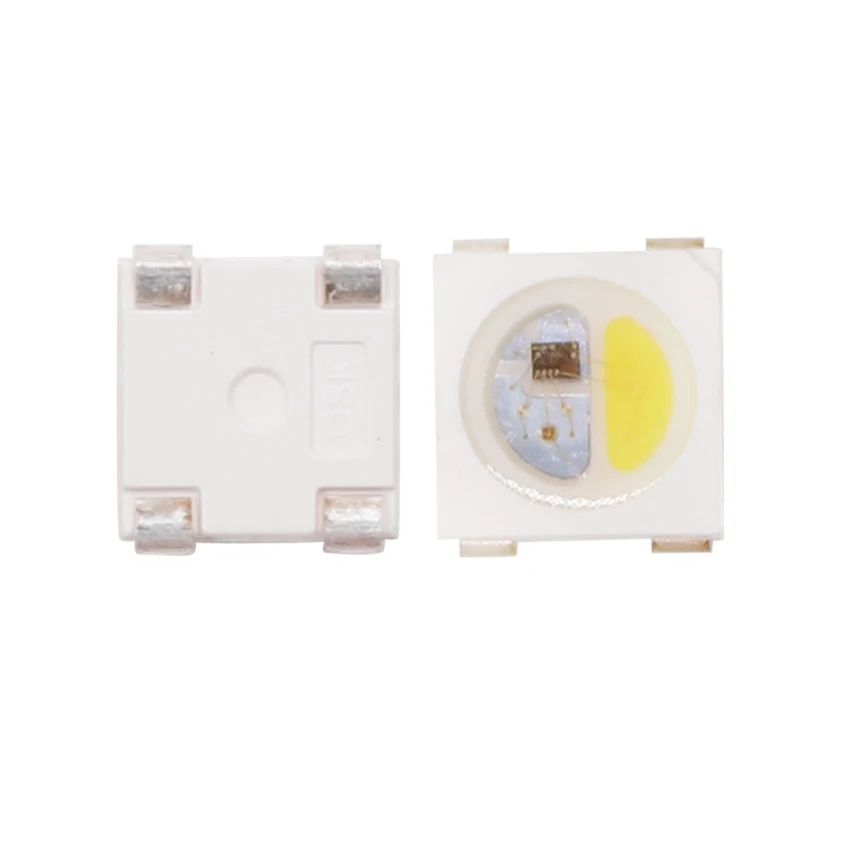

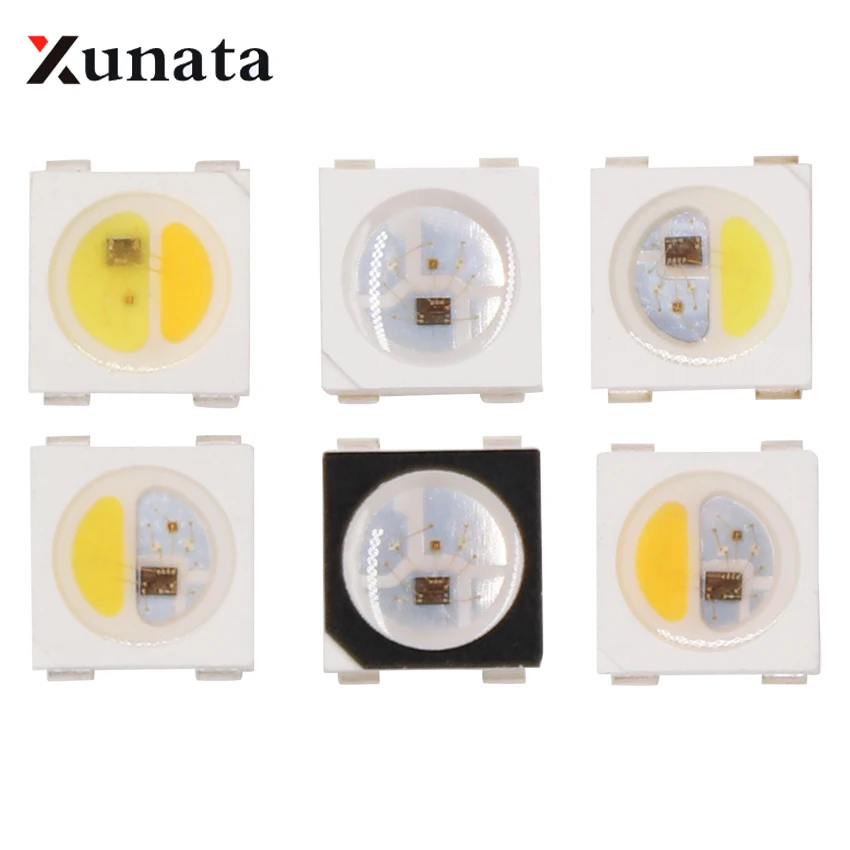

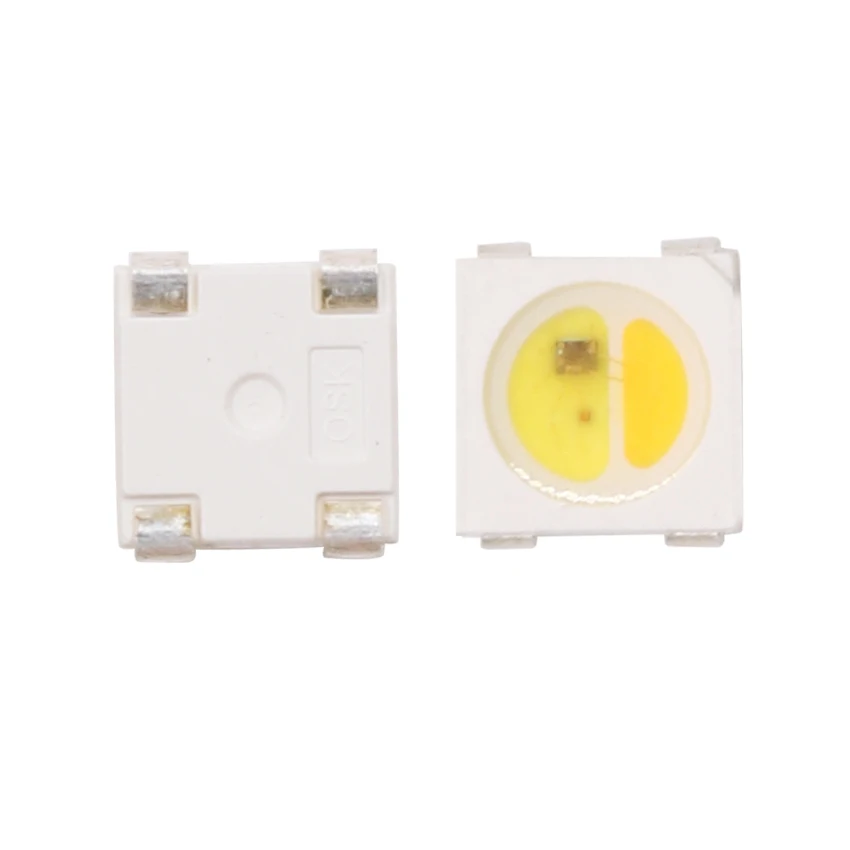

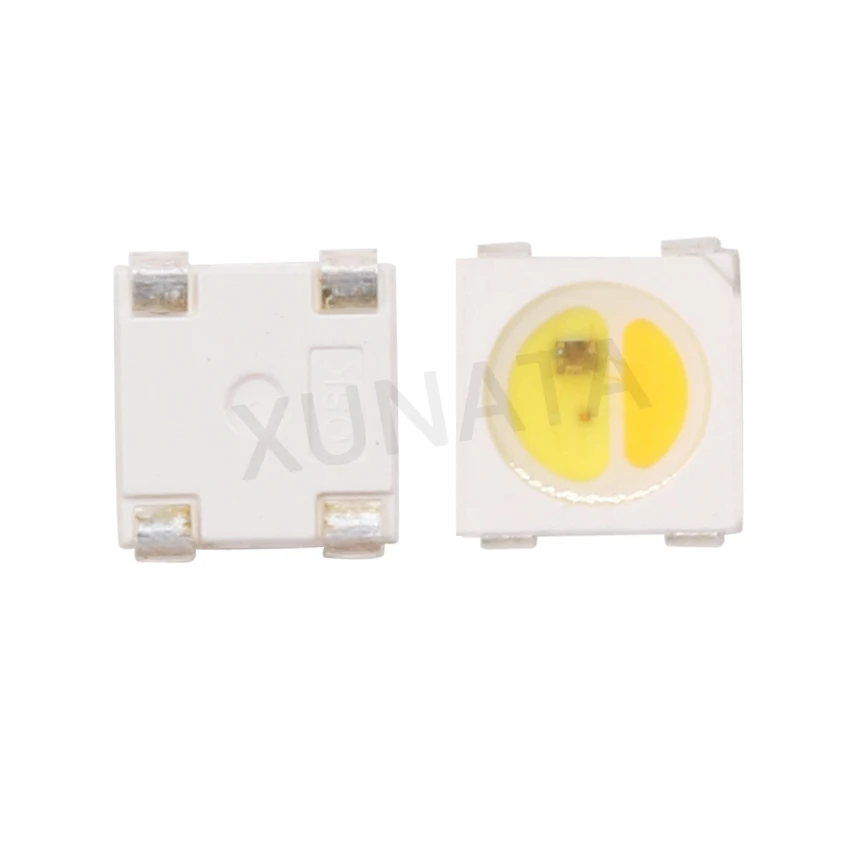

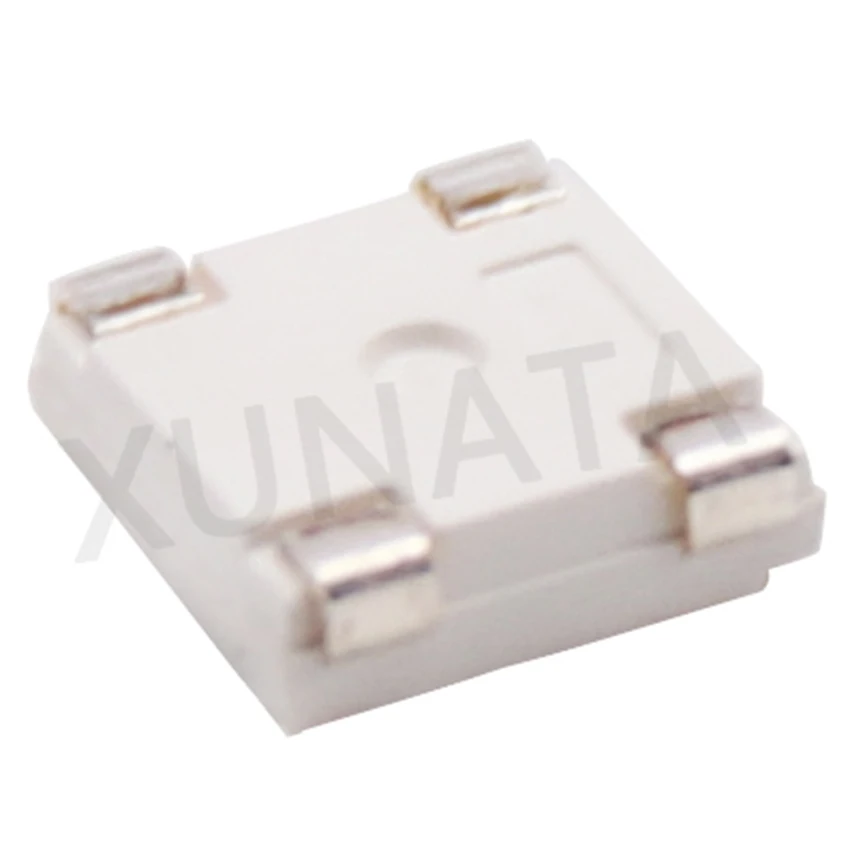

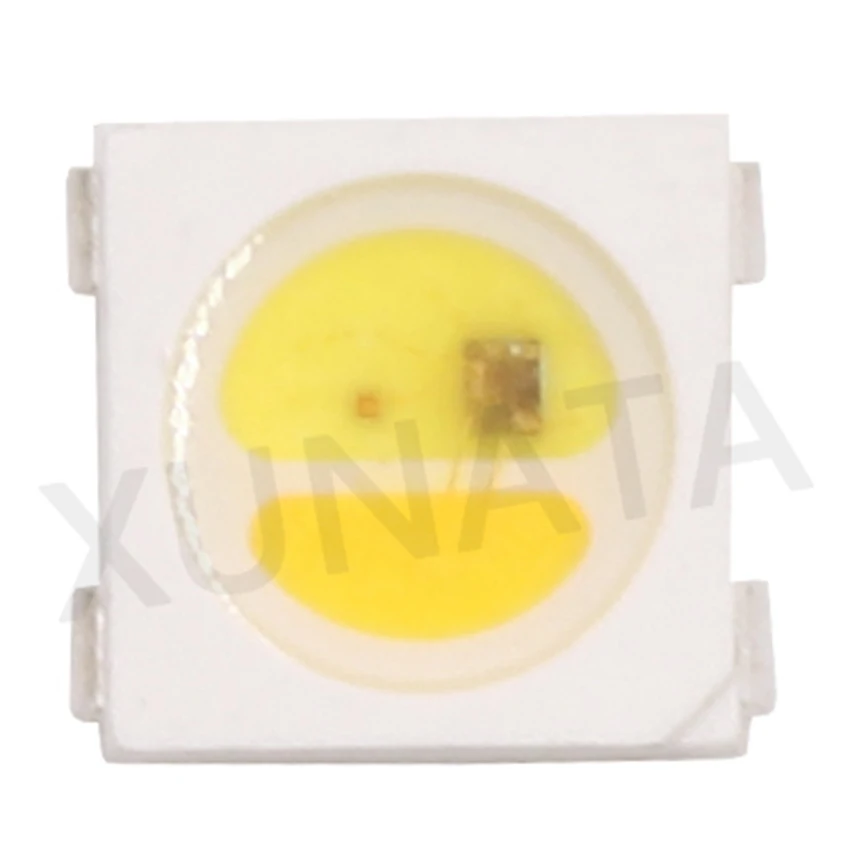

2 1000 шт 4 цвета в 1 SK6812 RGBW RGBWW RGBNW WWA RGB белый SMD 3535 5050 индивидуально адресуемый светодиодный пиксельный чип как WS2812B 5V

Пожалуйста, обратите внимание:Этот продукт похож на протокол WS2812B, и много кода доступно для Arduino и других платформах. И может управляться контроллером DC5V WS2811/WS2812B.

Описание продукта:

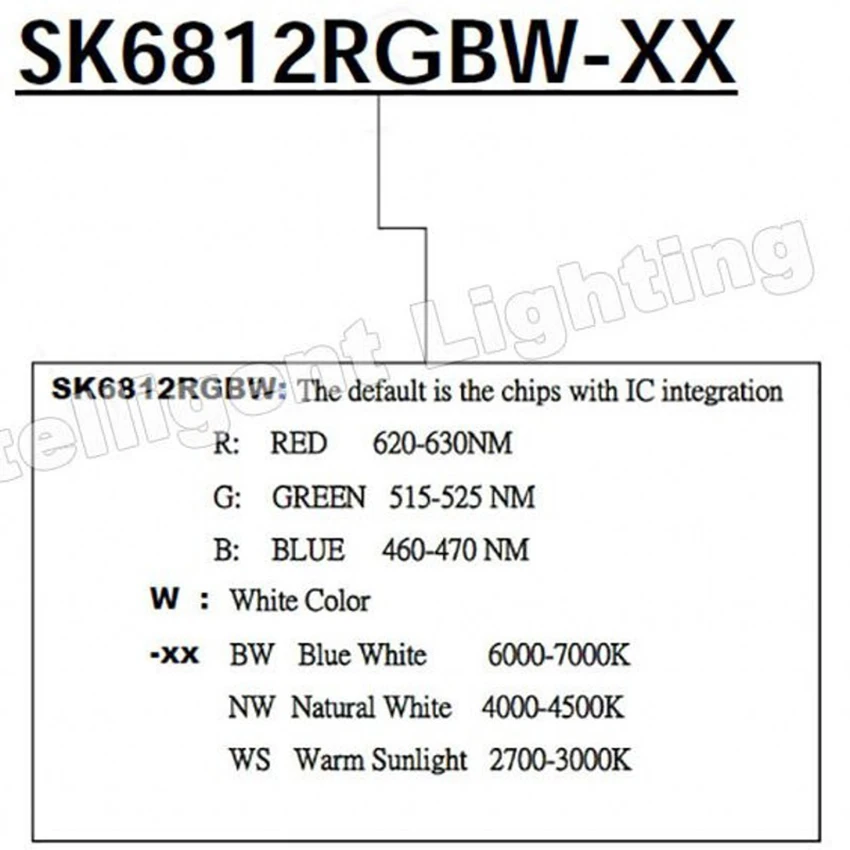

Белый (6000-7000k)

Теплый белый (3200-3500k)

Натуральный белый (4000-4500k)

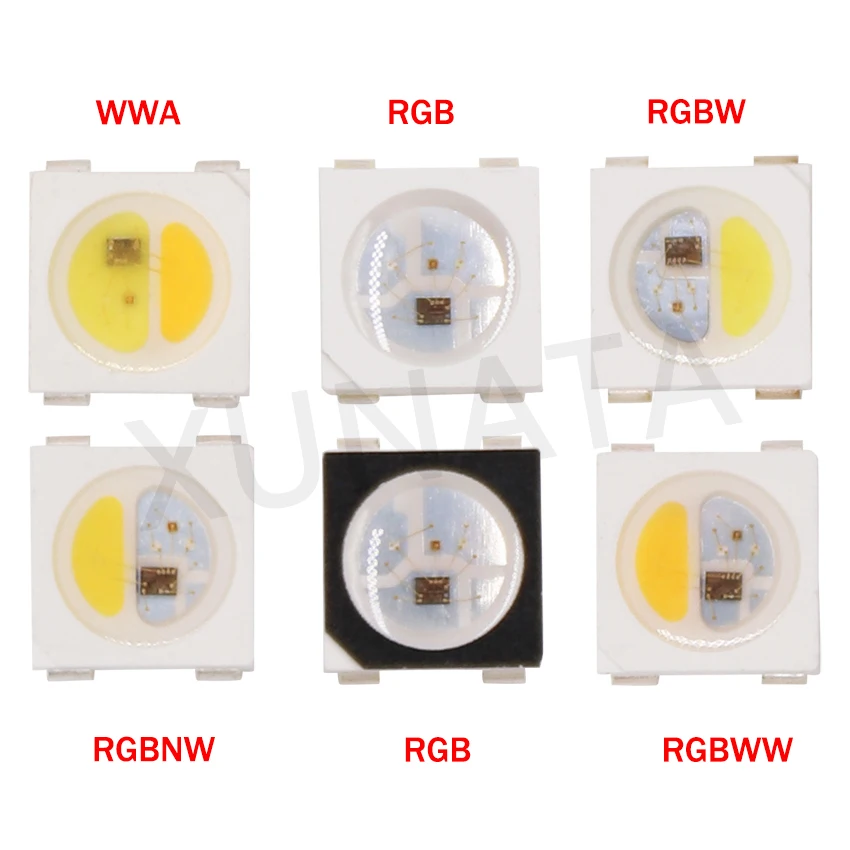

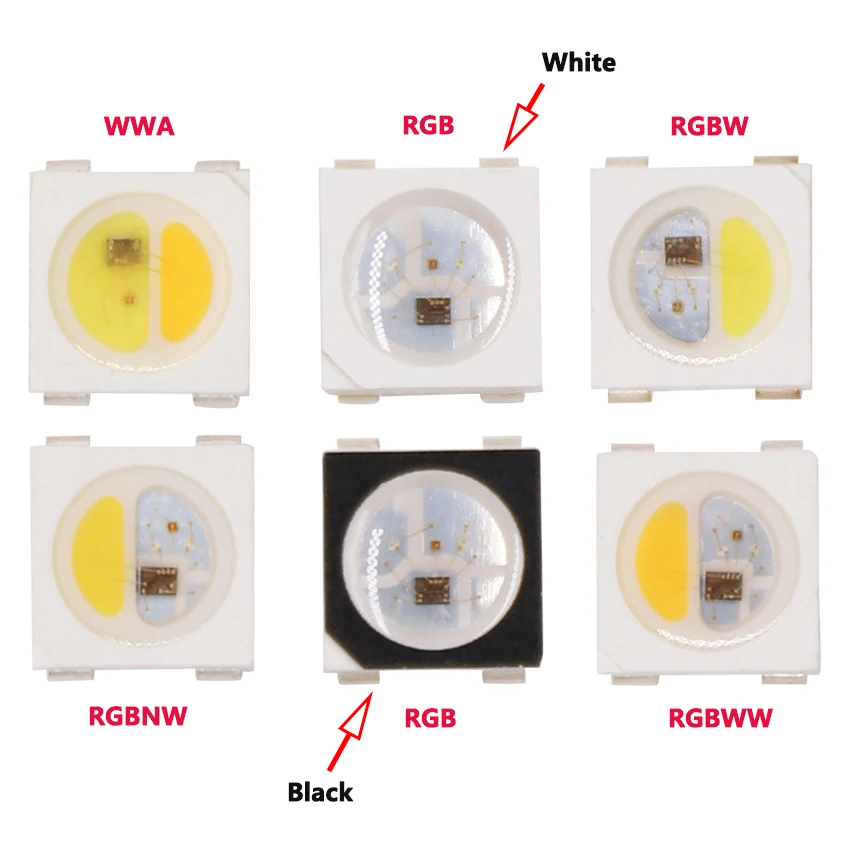

RGBW = RGB + белый

RGBWW = RGB + теплый белый

RGBNW = RGB + естественный белый

WWA = белый + теплый белый + янтарный

Основные области применения:

1. Полноцветная светодиодная гирлянда, СВЕТОДИОДНЫЙ полноцветный модуль, светодиодные супер жесткие и мягкие огни, Светодиодные ограждения трубки, светодиодный внешний вид/Освещение сцены

2. Светодиодный точечный свет, светодиодный пиксельный экран, светодиодный образный экран, различные электронные продукты, электрооборудование и т. д.

Особенности:

1. Верхний SMD внутренний интегрированный высококачественный внешний контроль линии последовательного каскада постоянного тока IC;

2. Схема управления и чип в SMD 5050 компонентов, для формирования полного контроля пикселя, однородности и консистенции смешивания цветов;

3. Встроенная схема формирования данных, сигнал пикселя принимается после формирования волны и искажения формы выходного сигнала не гарантирует линии;

4. Встроенный блок питания на сброс и сброс цепи, питание не работает;

5. Схема регулировки уровня серого (регулируемая шкала серого уровня на 256);

6. Красный диск специальная обработка, цветовой баланс;

7. Линия передачи данных;

8. Пластиковые технологии переднего укрепления, расстояние передачи между двумя точками более 10 м;

9. Использование стандартной частоты передачи данных 800 кбит/с, когда частота обновления 30 кадров в сек

Спецификация:

Напряжение: 5,0 V

Мощность: 0,3 W

Ток: 20 мА на цвет, 60 мА на полную яркость

Цвет/волна: WWA (теплый белый 2700-3000 К/холодный белый 6000-6500 К/янтарный 1800-2000 к)

RGB (R 620-630nm/G 515-525nm/B 460-470nm)

RGBW (R 620-630nm/G 515-525nm/B 460-470nm/WW 2700-3000K/ CW 6000-6500K)

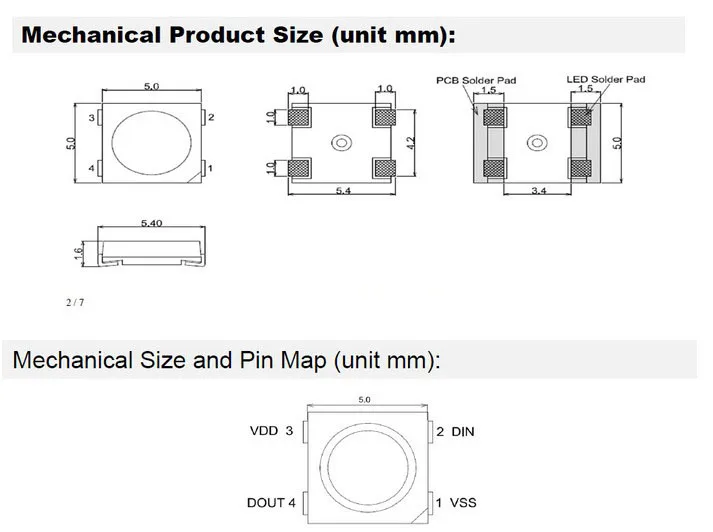

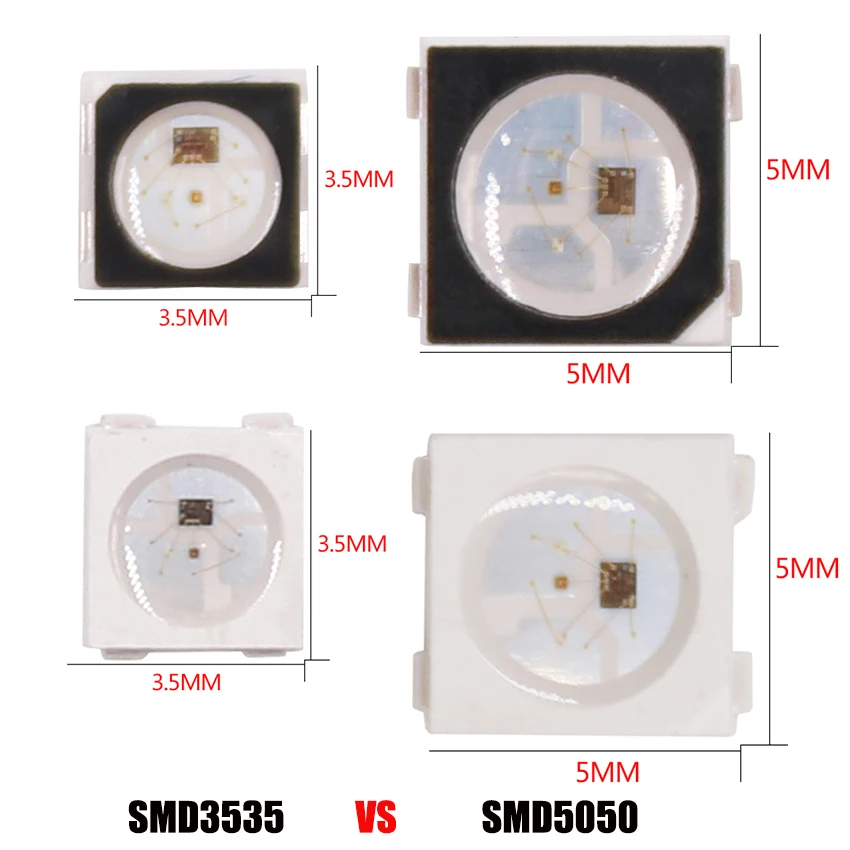

Размер SMD3535: 3,5*3,5 мм (мини)

Размер SMD5050: 5,0*5,0 мм

Угол обзора: 120 градусов.

Пакет включает в себя:

Индивидуально адресуемый светодиодный чип-пиксель

Описание продукта:

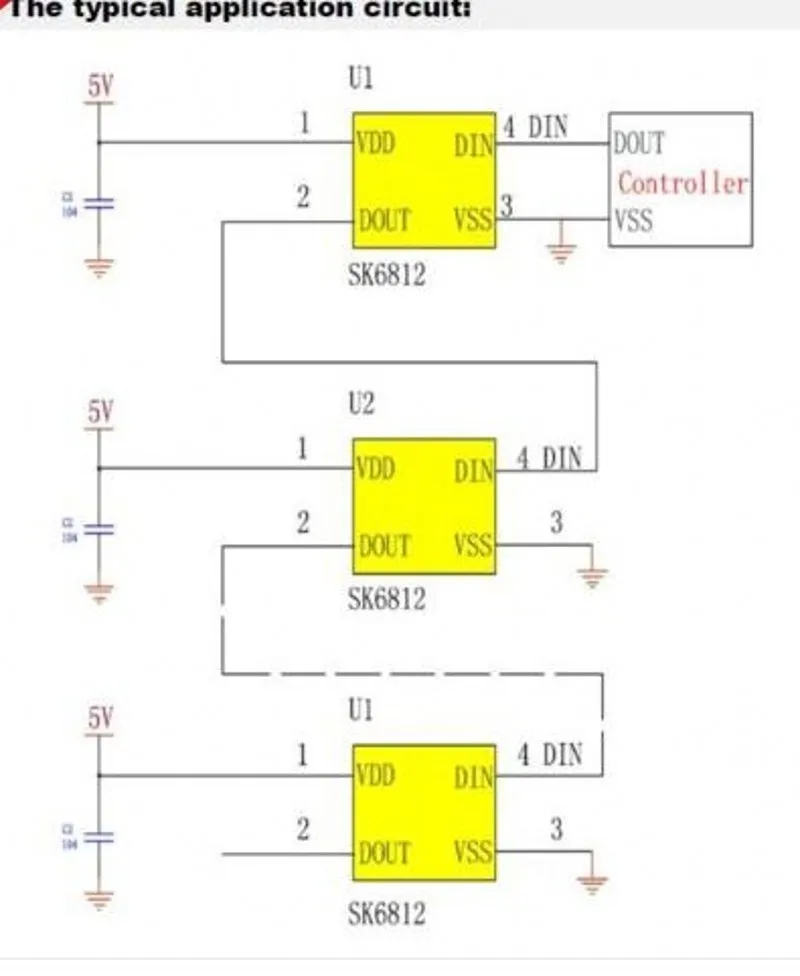

1.SK6812WWAИнтеллектуальная светодиодная схема управления и светоизлучающая цепь в одном контролируемом светодиодном источнике, который имеет форму 5050 светодиодного чипа. Каждый элемент освещения является пикселем, а интенсивность пикселей находится в интеллектуальном цифровом интерфейсе ввода. Выход управляется запатентованной технологией PWM, которая эффективно гарантирует высокую консистенцию цвета пикселей. Схема управления состоит из цепи усиления формирования сигнала, встроенной цепи постоянного тока и высокоточного генератора RC. Используемый протокол данных-однополярный режим связи NRZ. 24-битный данные передаются от контроллера до DIN первый элемент, и, если оно будет принято, добывается на пиксель. После внутренней фиксации данных остальные данные передаются через внутреннюю цепь усиления и отправляются на порт DO на остальные пиксели. Пиксель сбрасывается после окончания DIN. Использование технологии автоматической форменной пересылки делает количество каскадных пикселей без передачи сигнала ограничено только скоростью передачи сигнала. Светодиод имеет низкое напряжение вождения (что обеспечивает защиту окружающей среды и энергосбережение), высокую яркость, угол рассеивания, хорошую консистенцию, низкую мощность и долгий срок службы. Схема управления интегрирована в светодиод выше

2. SK6812RGBW/RGBWW/RGBNWИнтеллектуальная светодиодная схема управления и светоизлучающая цепь в одном контролируемом светодиодном источнике, который имеет форму 5050 светодиодного чипа. Каждый элемент освещения является пикселем, а интенсивность пикселей находится в интеллектуальном цифровом интерфейсе ввода. Выход управляется запатентованной технологией PWM, которая эффективно гарантирует высокую консистенцию цвета пикселей. Схема управления состоит из цепи усиления формирования сигнала, встроенной цепи постоянного тока и высокоточного генератора RC. Используемый протокол данных-однополярный режим связи NRZ. 32-битный данные передаются от контроллера до DIN первый элемент, и, если оно будет принято, добывается на пиксель. После внутренней фиксации данных остальные данные передаются через внутреннюю цепь усиления и отправляются на порт DO на остальные пиксели. Пиксель сбрасывается после окончания DIN. Использование технологии автоматической форменной пересылки делает количество каскадных пикселей без передачи сигнала ограничено только скоростью передачи сигнала. Светодиод имеет низкое напряжение вождения (что обеспечивает защиту окружающей среды и энергосбережение), высокую яркость, угол рассеивания, хорошую консистенцию, низкую мощность и долгий срок службы. Схема управления интегрирована в светодиод выше.

3.SK6812 WWA (белый + теплый белый + янтарный)/белыйИнтеллектуальная светодиодная схема управления и светоизлучающая цепь в одном контролируемом светодиодном источнике, который имеет форму 5050 светодиодного чипа. Каждый элемент освещения является пикселем, а интенсивность пикселей находится в интеллектуальном цифровом интерфейсе ввода. Выход управляется запатентованной технологией PWM, которая эффективно гарантирует высокую консистенцию цвета пикселей. Схема управления состоит из цепи усиления формирования сигнала, встроенной цепи постоянного тока и высокоточного генератора RC. Используемый протокол данных-однополярный режим связи NRZ. 24-битный данные передаются от контроллера до DIN первый элемент, и, если оно будет принято, добывается на пиксель. После внутренней фиксации данных остальные данные передаются через внутреннюю цепь усиления и отправляются на порт DO на остальные пиксели. Сброс pixelis после окончания DIN. Использование технологии автоматической форменной пересылки делает количество каскадных пикселей без передачи сигнала ограничено только скоростью передачи сигнала. Светодиод имеет низкое напряжение вождения (что обеспечивает защиту окружающей среды и энергосбережение), высокую яркость, угол рассеивания, хорошую консистенцию, низкую мощность и долгий срок службы. Схема управления интегрирована в светодиод выше.

4.SK6812 RGB (3535 / 5050 SMD)Набор умной цепи управления и светоизлучающей цепи в одном из контролируемых светодиодных источников. Внешний тип такой же с чипом 5050LED, каждый элемент является пикселем. Пиксели, хранящиеся в интеллектуальном цифровом интерфейсе фиксатор данных сигнальная схема усиления, цепь питания, Встроенная цепь постоянного тока, высокоточный RC осциллятор, выход управляется запатентованной технологией PWM, эффективно гарантирует пиксели в цвете света высокой консистенции. Протокол данных с использованием однополярного режима связи NRZ, пиксель сбрасывается после окончания DIN, принимает данные, передаваемые от контроллера до 24 бит, первый отправляет данные с первого пикселя на извлечение пикселя, внутренняя защелка данных, Остальные данные после внутреннего пластика схема обработки после формирования усиления через выход порта DO начала поворачиваться на следующий каскад пикселей, каждый пиксель через сигнал передачи, уменьшить. Пиксель с помощью автоматической технологии формирования, делает количество каскада без ограничения передачи сигнала пикселя, только ограниченная скорость передачи сигнала. Светодиод имеет низкое напряжение вождения, защиту окружающей среды и энергосбережение, высокую яркость, угол рассеивания, хорошую консистенцию, низкую мощность, долгий срок службы и так далее. Схема управления интегрирована в светодиод выше, более простая схема, малый объем, простая установка.
