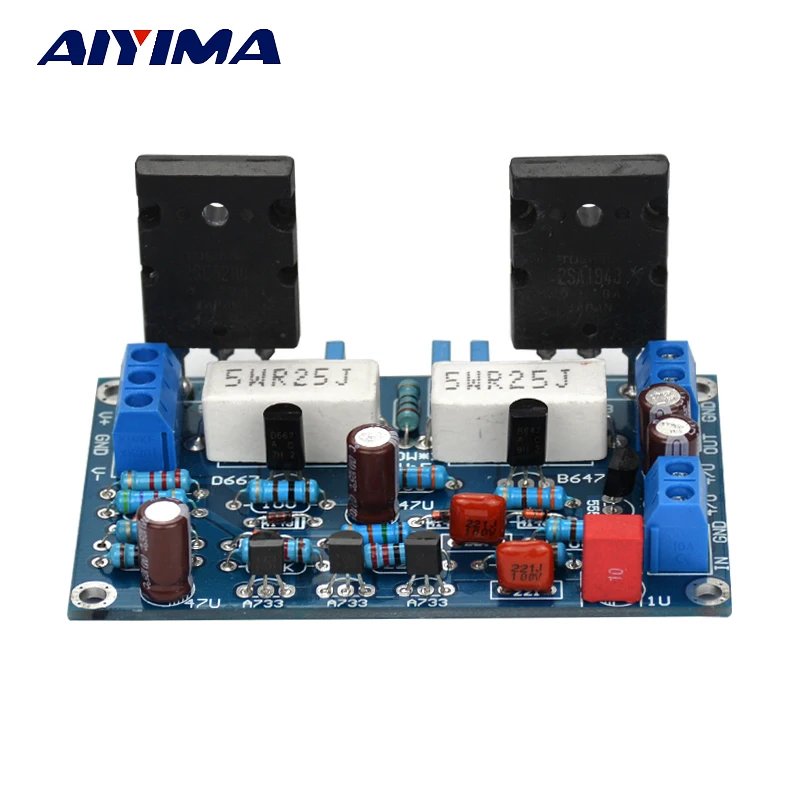

Плата усилителя звука AIYIMA 2SC5200 + 2SA1943, 100 Вт, Hi-Fi, моноканальный усилитель, двойной DC35V динамик, домашний кинотеатр сделай сам

Плата усилителя звука AIYIMA 2SC5200 + 2SA1943, 100 Вт, Hi-Fi, моноканальный усилитель, двойной DC35V динамик, домашний кинотеатр сделай сам

Name: 🛍 Плата усилителя звука AIYIMA 2SC5200 + 2SA1943, 100 Вт, Hi-Fi, моноканальный усилитель, двойной DC35V динамик, домашний кинотеатр сделай сам
Brand: Домашнее аудио и видео
SKU: 32664017143
Price: 1206.50 RUB
Availability: InStock
Rating: 5 (61 reviews)

32 Отзывов

60 Заказов

1 206,50₽

В наличии!

Перейти

AiyimaTechnology Store - Надежность 96.5%

Более 50444 подписчиков, дата открытия магазина 01.04.2015

Положительные оценки: 98% (7986)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 29.05.2022

Описание товара:

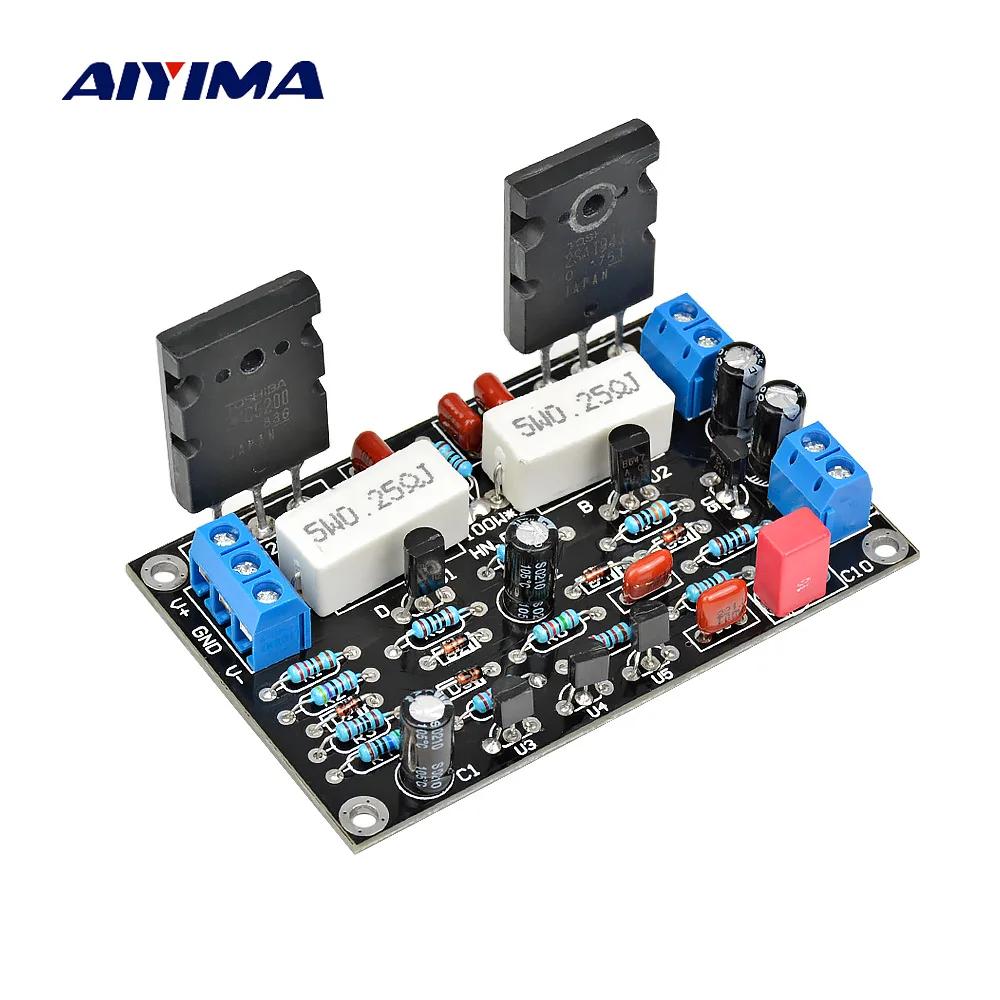

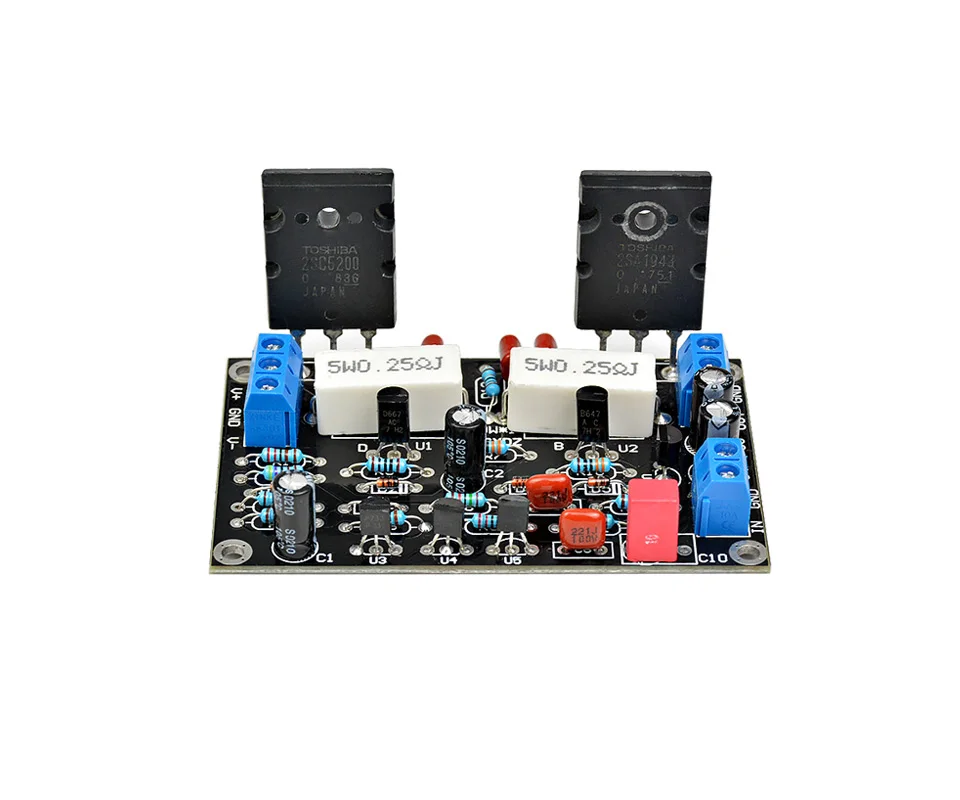

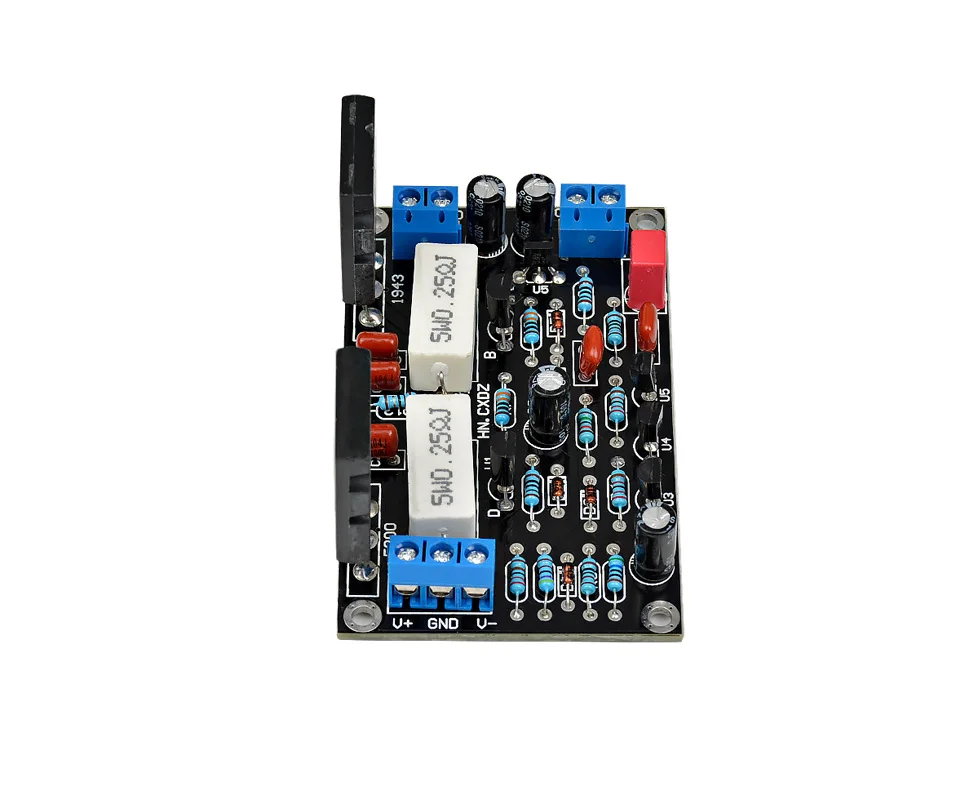

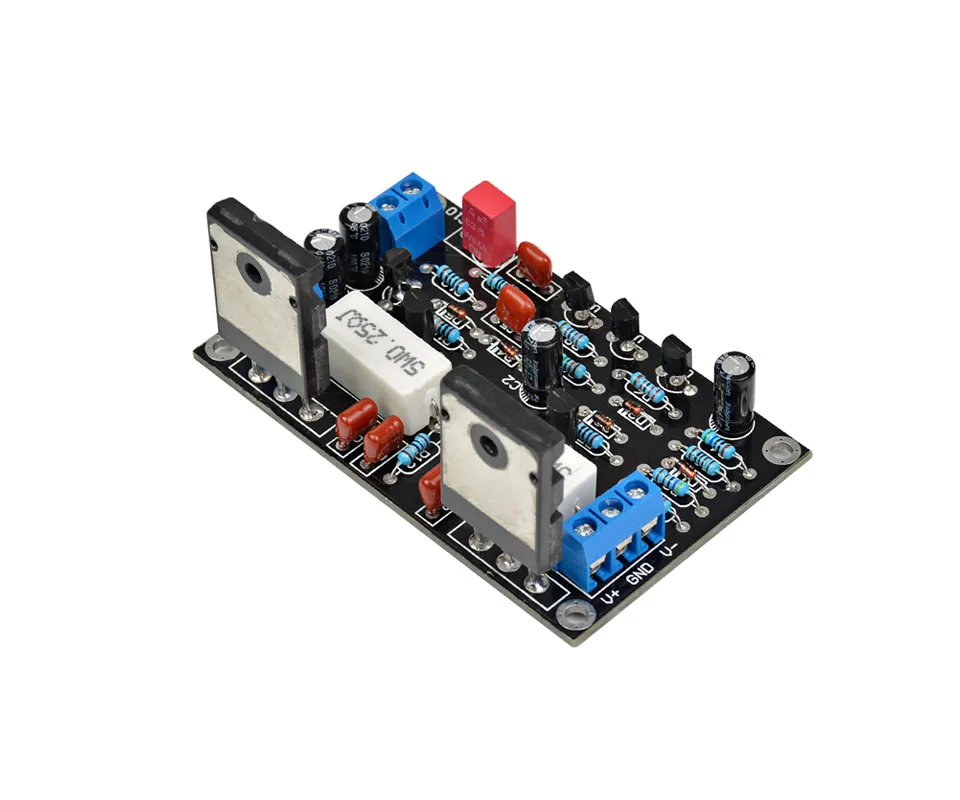

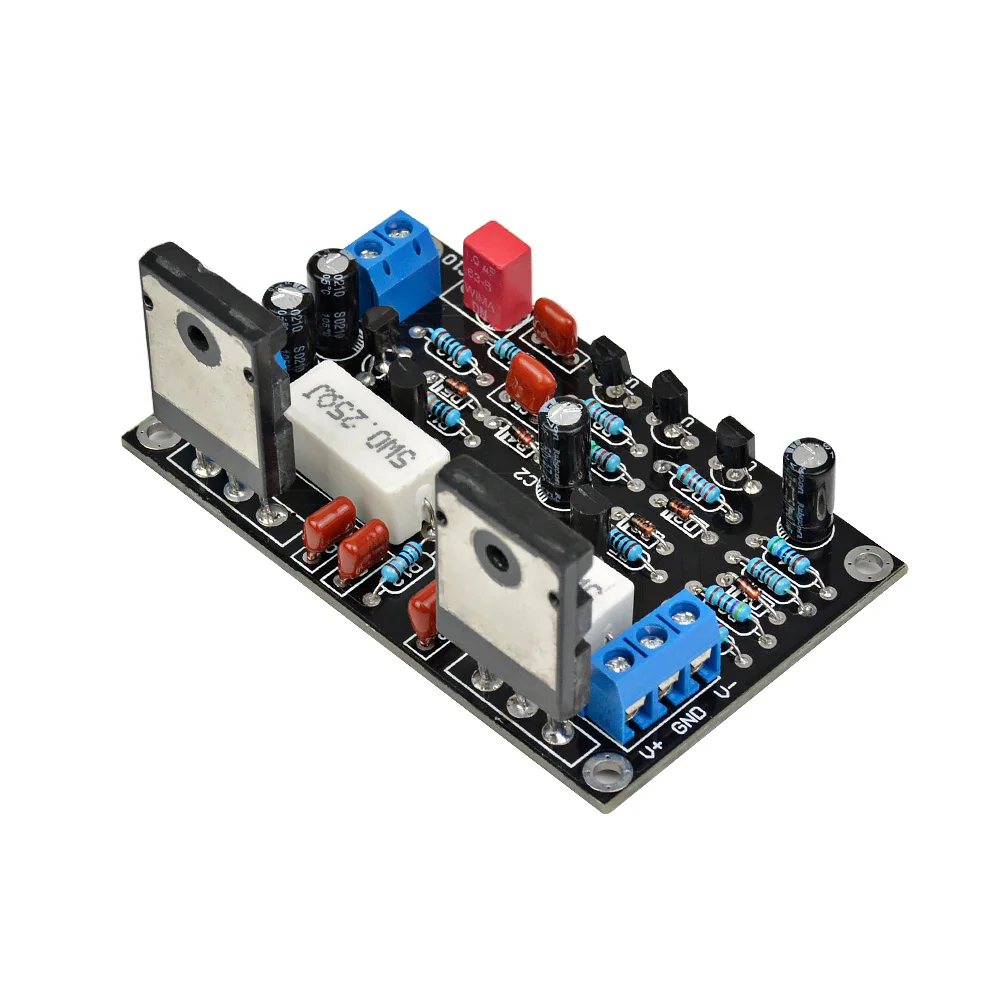

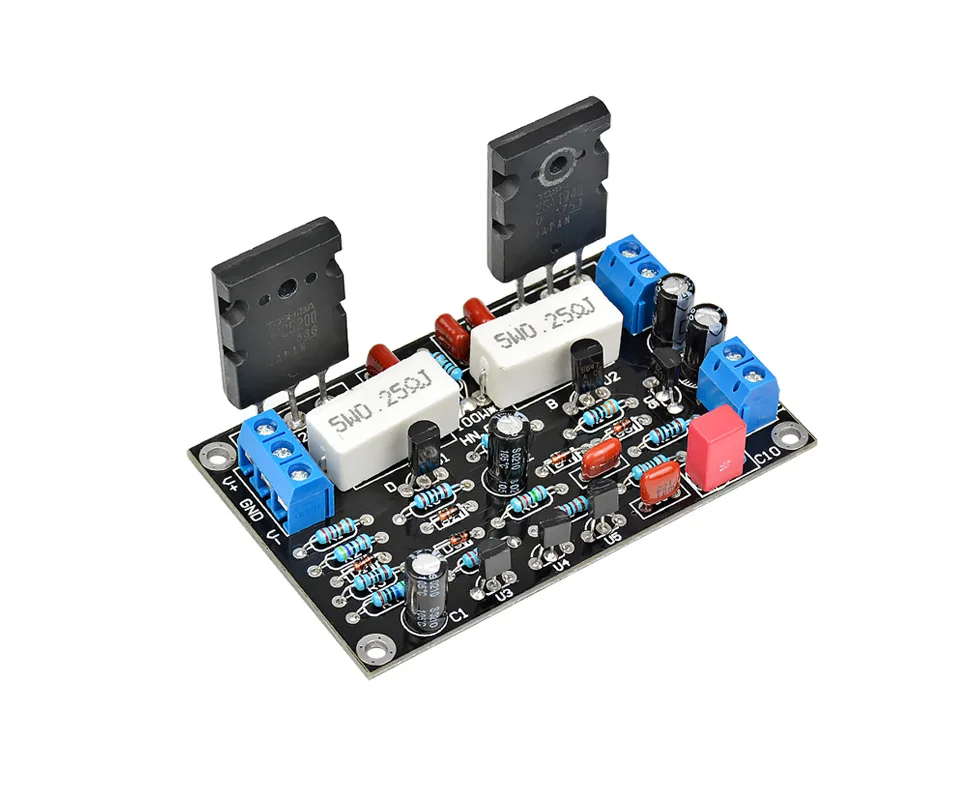

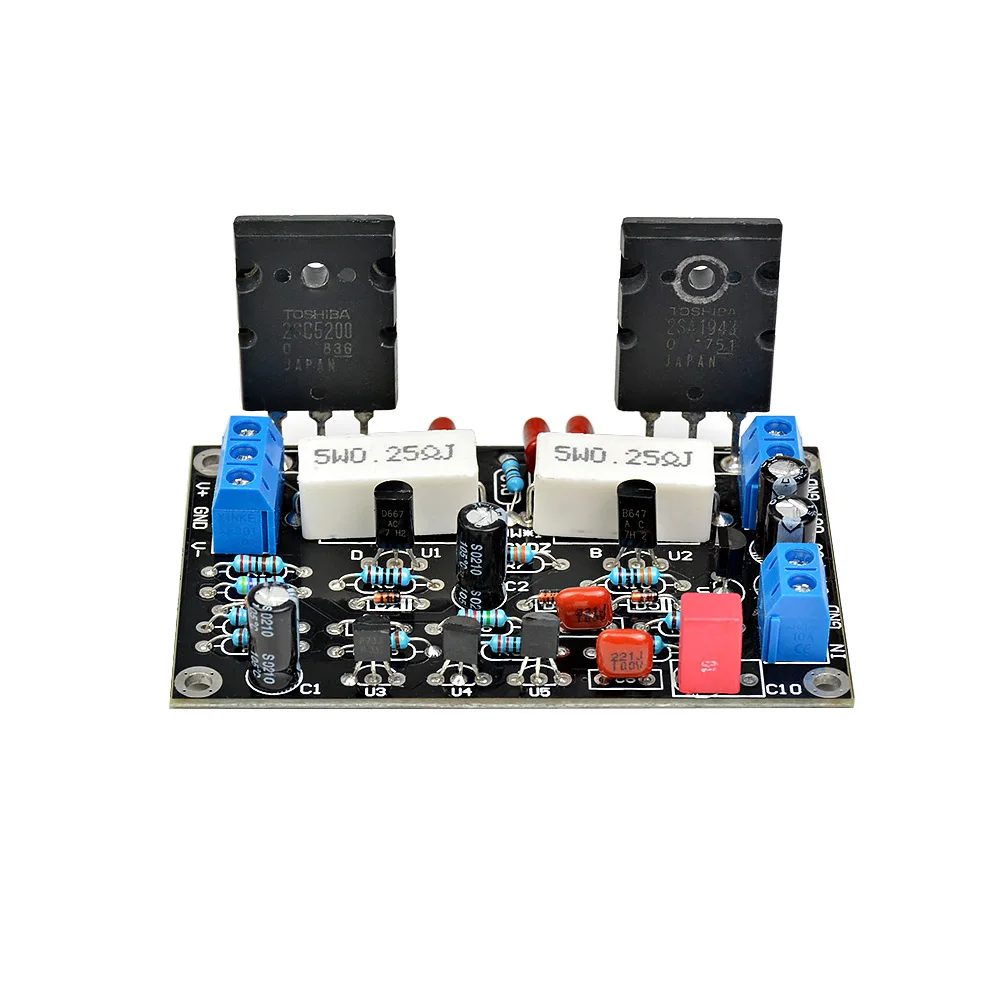

Toshiba 2SC5200 + 2SA1943 чистый пост-этап моно 100 Вт готовый продукт

Особенности:

1. Шум выключателя небольшой и не будет иметь слишком большого влияния на динамик. Рекомендуется добавить цепь защиты рога. Схема защиты рога может не только устранить шум удара усилителя мощности, но и избежать выхода постоянного тока горения рога, когда усилитель мощности поврежден.

2. Нижний шум небольшой. Нулевой плавающий маленький, не нужно делать какую-либо отладку после установки, выходное нулевое напряжение дрейфа, как правило, не превышает 50 мВ и является относительно стабильным.

3. Бесплатная отладка. До тех пор, пока соединение верное, никто не ошибся, в основном это успех, нет необходимости делать какую-либо отладку, новички также имеют очень высокий уровень успеха.

Примечание:

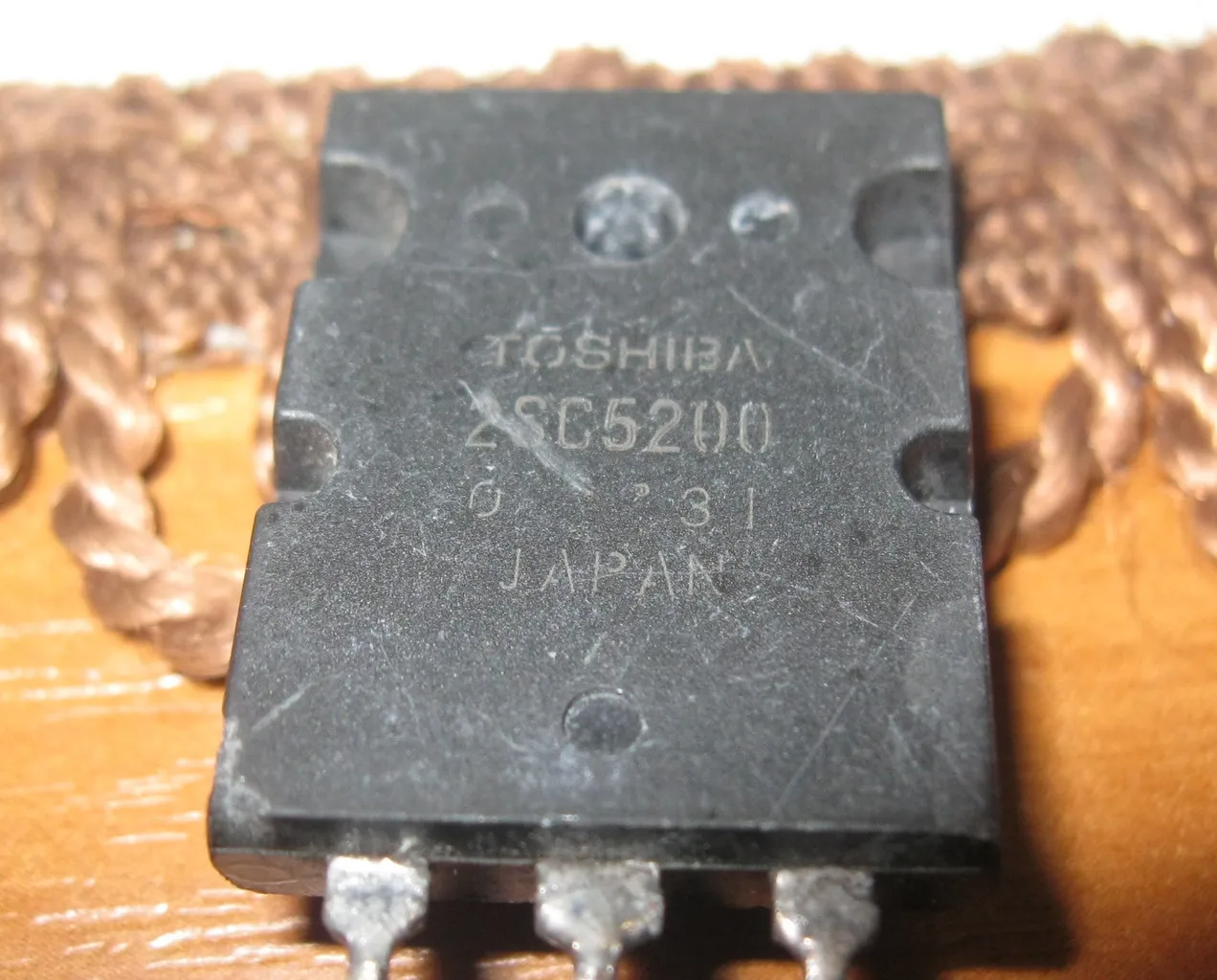

1.2SC5200 + ZSA1943 демонтаж детали, но в хорошем состоянии.

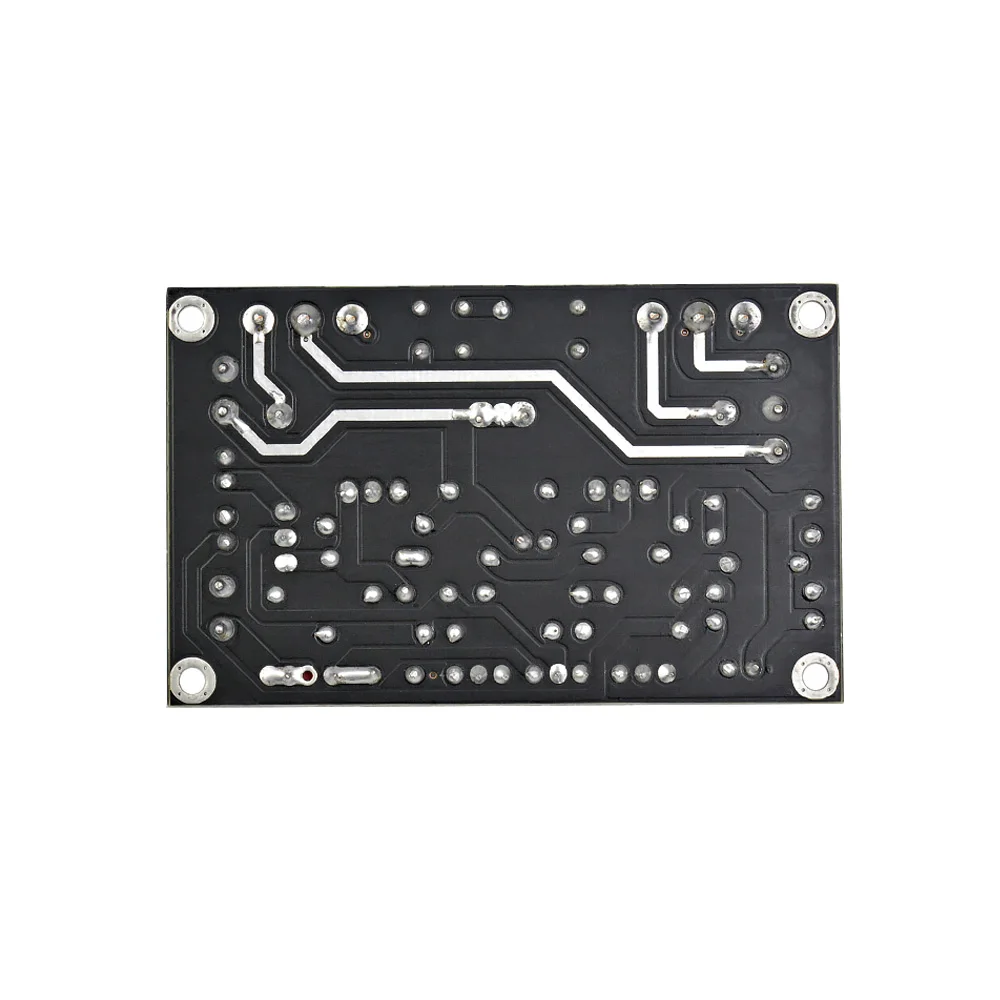

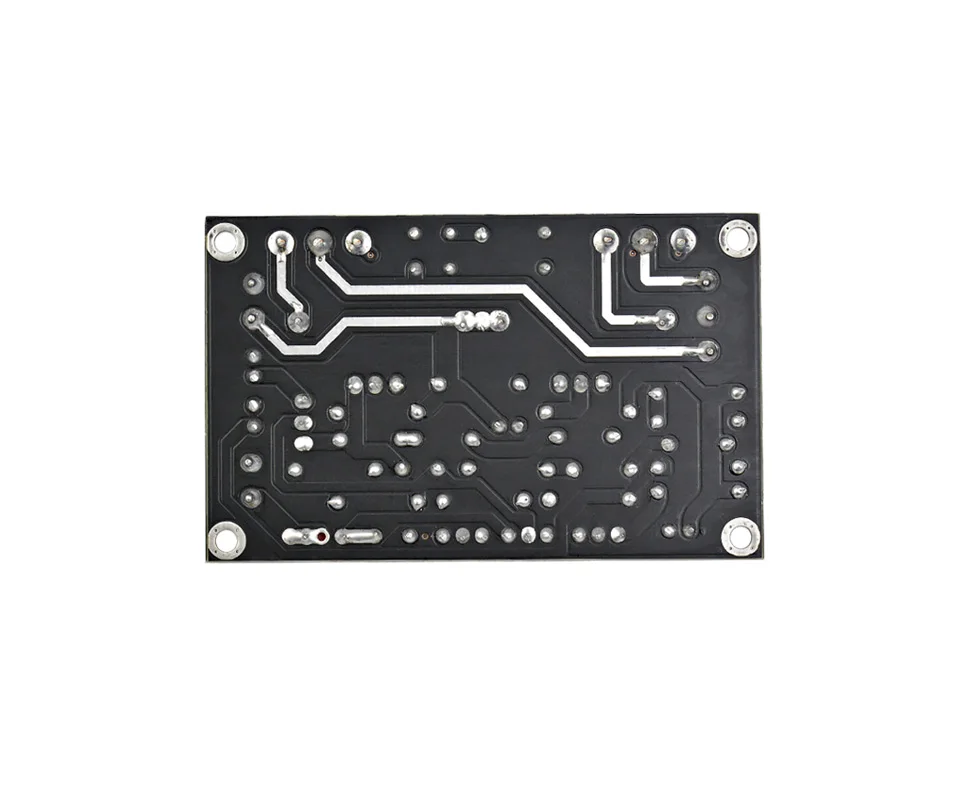

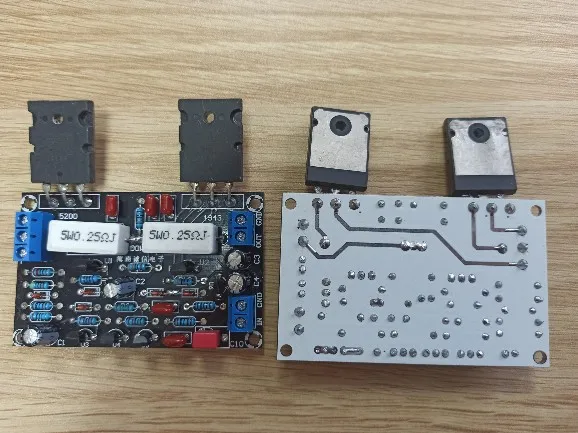

2. Плата PCB меняется на черный, но функция такая же.

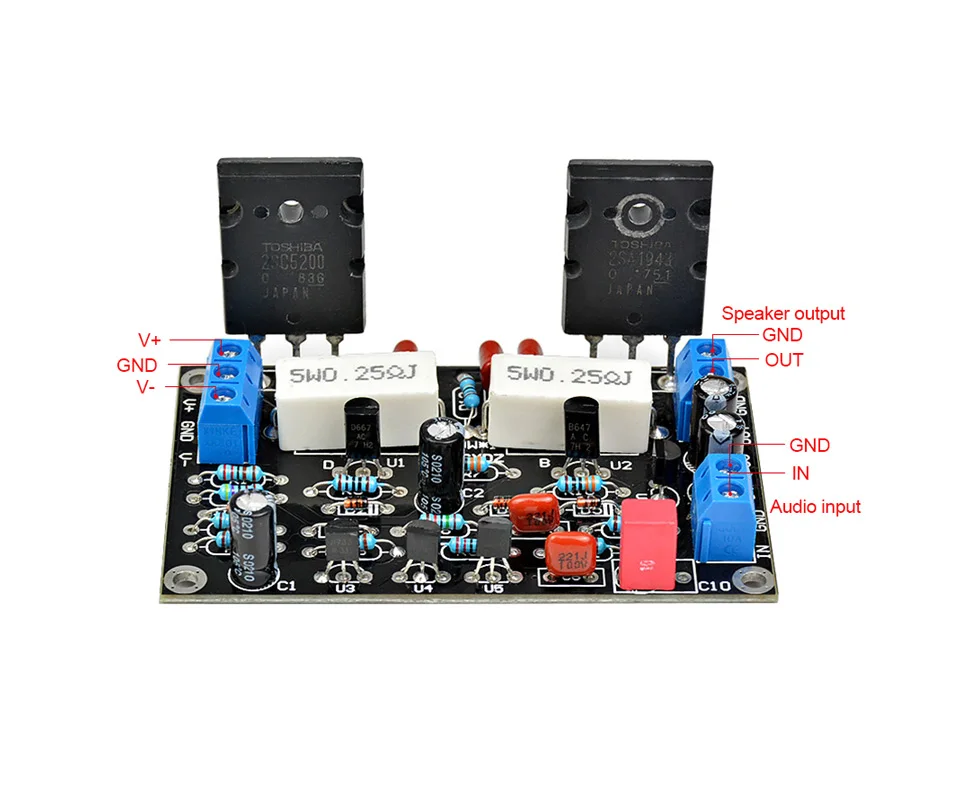

Параметры продукта:

Силовая трубка:2SC5200 + 2SA1943(Разборка)

Рабочее напряжение: ± 10 В до ± 45 в(Рекомендуемое напряжение (+ 35 в) -0-(-35 В)

Номинальная выходная мощность: 100 Вт (4Ohm ± 35V)

Максимальная выходная мощность: 150 Вт (4 Ом ± 45 в) очень горячая, не рекомендуется.

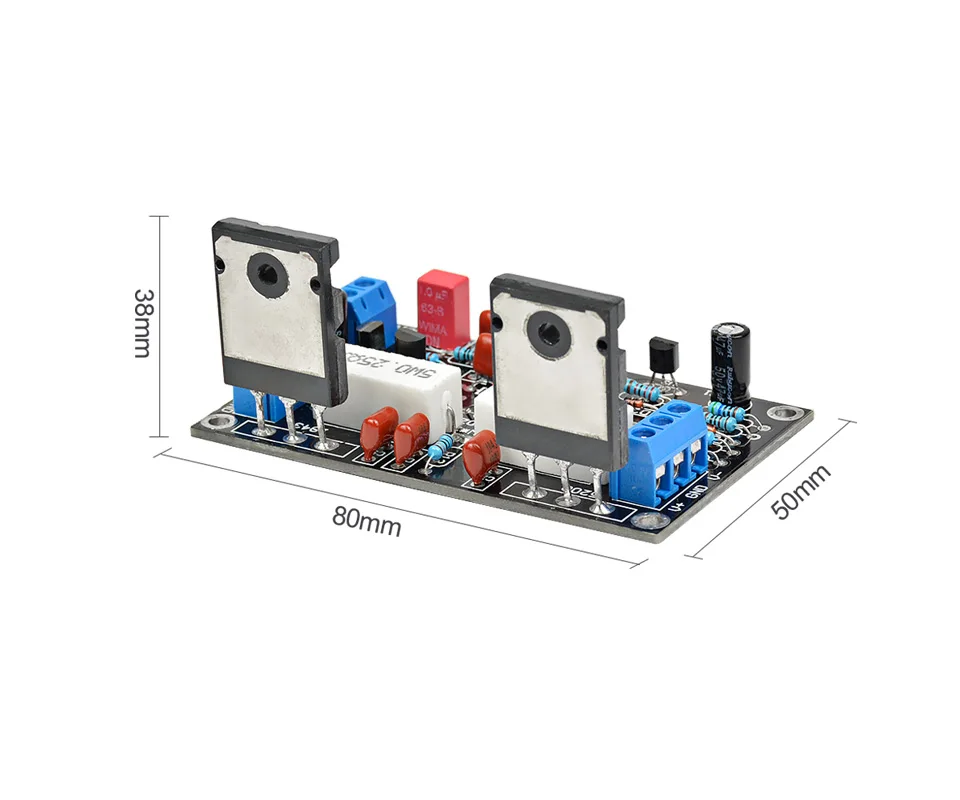

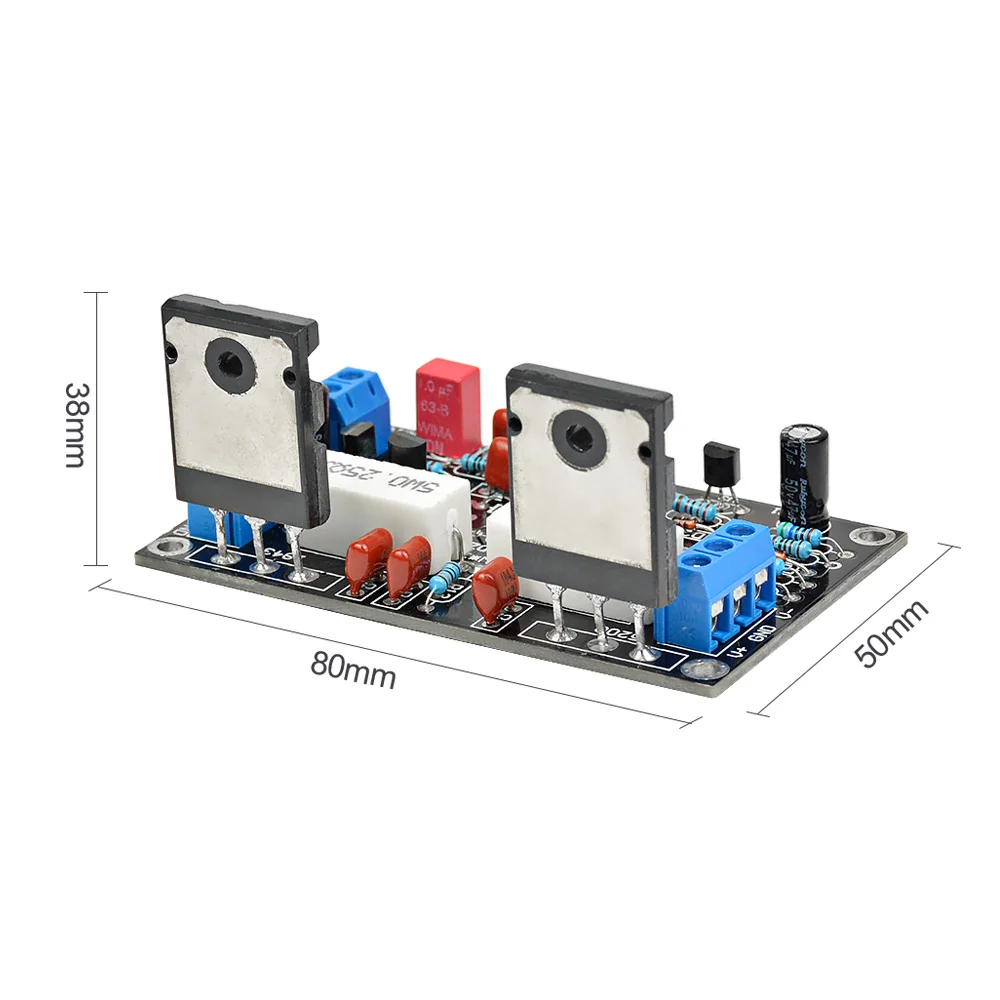

Размер: 80*50*38 мм

Входное и выходное гнездо расстояние: 5,08 мм

Расстояние между двумя трубами: 47 мм

Посылка включает в себя:

1 шт.

У меня уже два 5200 сгорело на 36—0—36 , транзисторы не оригинал попадаются

Товар имеет эффект

Запитал от двух бл. питания импульсных 36 вольт ,сгорел транзистор 5200 , от 24 вольт было нормально ,транзистор не оригинал ??

Получил предусилитель, купил у этого же продавца, на м/с NE5532, только усиление громкости, результат хороший, рекомендую

На пять штук не хватит. Научись считать мощность трансформатора. Хотя если акустика на 4 Ома,то хватит с напрягом,без запаса.

Собранный

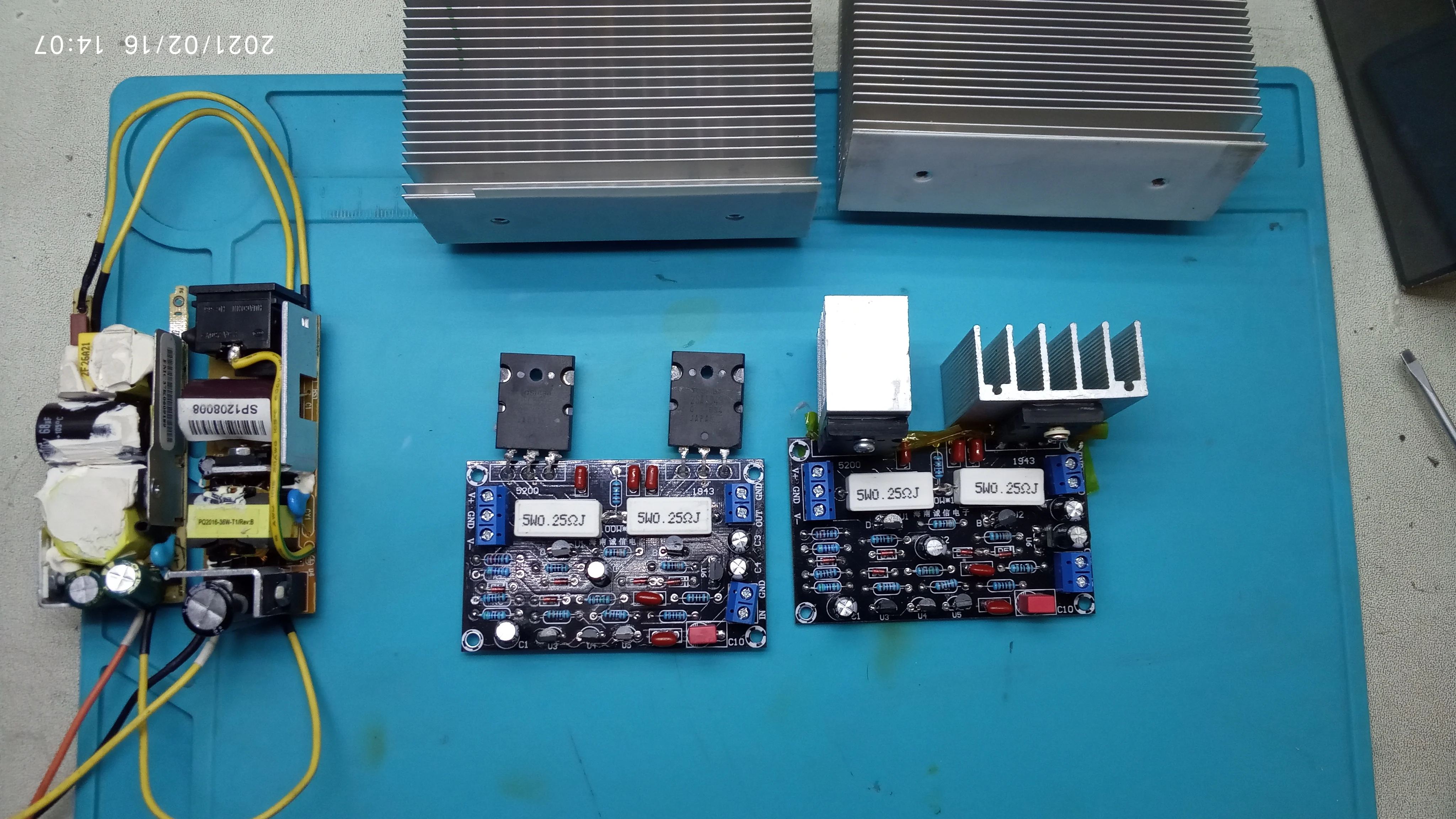

45 вольт только с термоусадочной и охладители 1 кулер 92 в каждой доски.

Всё, что сказано выше, верно.

Любое советское дерьмо лучше этого порно

Двух полярное питание

Хорошая

Поставь на каждый свой радиатор

Вполне достойный усилитель с хорошим звучанием.

Ни одного

Да будет.

Напряжение зависит от нагрузки, если 4ом не больше 25v, если 8ом то свыше 30v. ток постоянный двухполярный

Купить два 24 вольт постоянного тока импульсный источник питания, и сделайте их из положить двойной рельс Тип подключив + быть к ve. убедитесь в том, чтобы использовать реле так amp получит только мощность в тех случаях, когда оба импульсивный источник питания идут.

30-для детей, на возраст от 0 до 30 подходит, но без изменения каких-либо резистор максимум 32-0-32

Собран. и неплохой

У меня не ушел в космос даже при 35-0-35 с 250 ваттным трансом

Фейки

Лучше на каждый чип свой радиатор

Да, есть на али такие платы

А для чего это?Прекрасно работает.

Тр-ры не магнитятся, продавец уверяет, что не подделка,

Где-то прочитал, что лучше звук, когда простой выпрямитель

Не понял вопроса, лучше транс, две обмотки, с выводом посередине, по 20 в

С парой тоанзисторов будет надежнее

Увы нет

Всё уже стоит...хороший усилок!!!

Подойдёт. На выходе после выпрямителя будет 2х24. Мощность будет примерно 20 Вт на канал.

Очень хорошо

Хорошая мощность. Но нужно и питание хорошее. На 101 пойдёт.

На ютубе полно видосов

Я нет

У меня она работает на 19- 0 19+ вольт

Да,нужен выпрямитель. Напряжение питания зависит от соприкосновения колонок. На 4 Ома DC 35-0-35

Многое зависит от акустики. Мне этот понравился,правда гонял через предусилитель с темброблоком.

Нет!

Неа.. этот усь класса В чистого, т.к. ток покоя на вых. тр- раз по нулям...

Отлично подходят . Питание подавай полное т.е. +- 31в. будет 2 по 65 вт. Транс поменяй будет 2 по 100 вт.

Лучше тогда усилитель Т класса

Я второй канал жду и буду пробовать, в целом усил хороший, как придёт дня через 3 отпишу работает нет

С телефона не качает 2 вольта как раз мне кажется

И что что двуполярка. сделать БП и пользуйся в машине

Ток покоя там уже выставлен постоянным резаком и не че регулировать не надо.

Плато усилителя собрано качественно, при правильной обвязке выдаёт заявленные параметры,хотя и очень простая схема. Продавец общительный, доставка быстрая. Цена и качество соответствуют +5.

Для 8 Ом возьми что то другое

Вы должны разместить алюминиевый бампер для dicipar горячей лет транзисторы

Нет

Здравствуйте, у меня есть 5 месяцев он получен, но и не установлен

В извинения не разбираетесь в вопросе

Да

Не для себя заказал,не скажу.

Однозначно лучше. купил и слушал ее, tda и lm3886. остановился на этой.

45-0-45 для этого усилителя очень много,предвыходные транзисторы будуь работать на пределе и может сгореть. Тогда нужно будет думать как прикрепить к ним охолождение.

Что-то с переводом не получилось

Не в курсе

В нете есть таблицы по классу, питанию и площади радиатора.

Ещё не проверил.

И дальше что? Ты думаешь что спустя 30 лет придумали что-то лучше? Этот усилитель довольно не плохо звучит.

Поменял 5200, 36-0-36, импульсный, работает

Хз

Надо знать как добавить, а так правильно

Может ต่อสองตัวได้

Зависит от мощности в нагрузке.

Должно хватить, питание лучше не больше-+35

Необходимо установить радиатор с 80 х 80 за штуку под риском сжечь транзисторов выходной. в 50 году в силу стабильности компонента. до 45 вольт, же потепление может носить с этими рекомендациями. 50 вольт будет длиться немного времени.

Посмотри даташит на транзисторы, там должно быть написано

Type
Home Amplifier
Вес логистики
0.080
Каждая упаковка
1
Количество каналов
1
Максимальная мощность на канал
100 Вт
Минимальная единица измерения
100000015
Название бренда
Aiyima

Номер модели
2SC5200+2SA1943
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
10
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
10
Сертификация
NONE

Отзывы покупателей

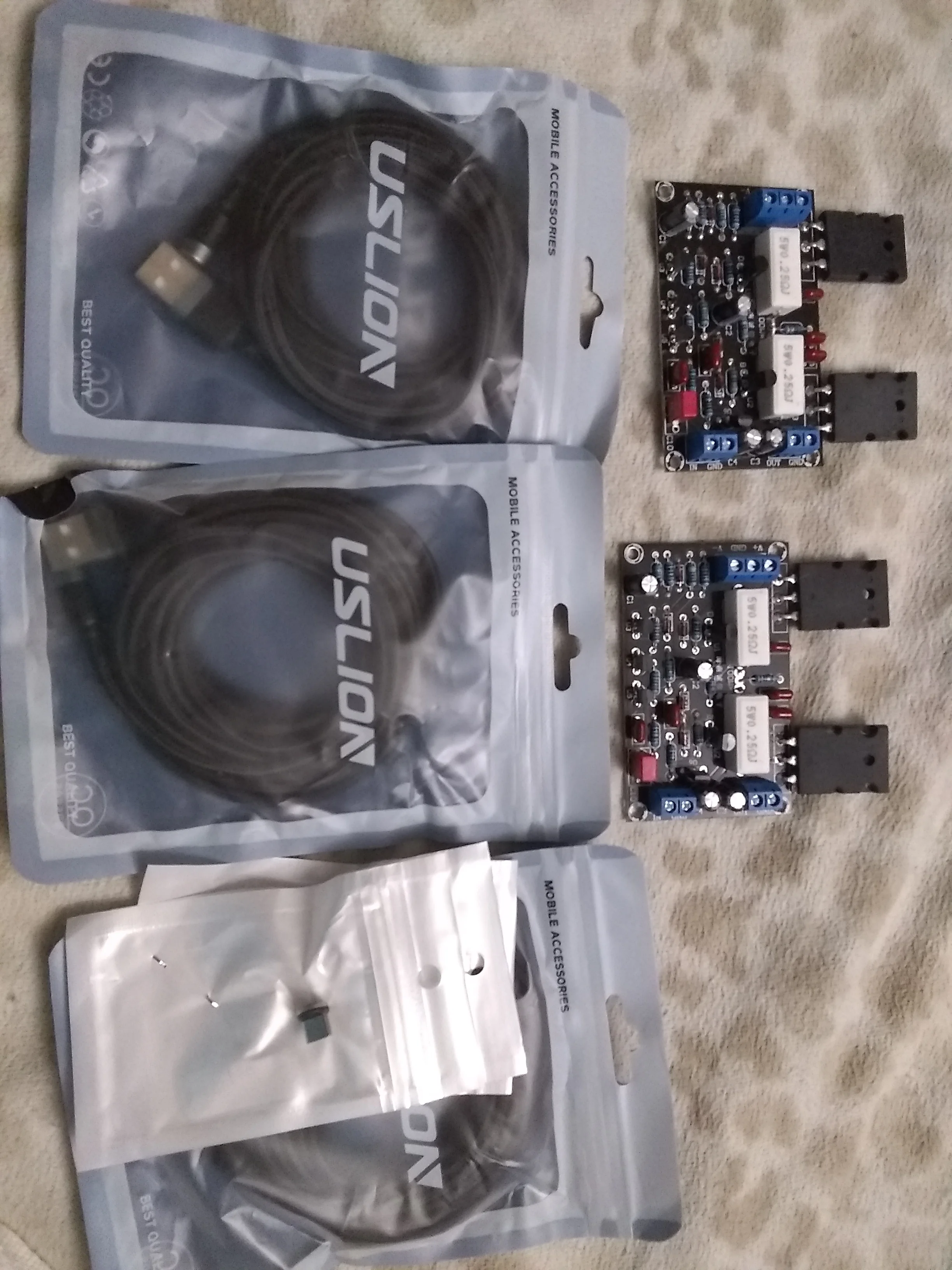

S***v

Страна: RU Доставка: Standard Shipping 11.01.2021

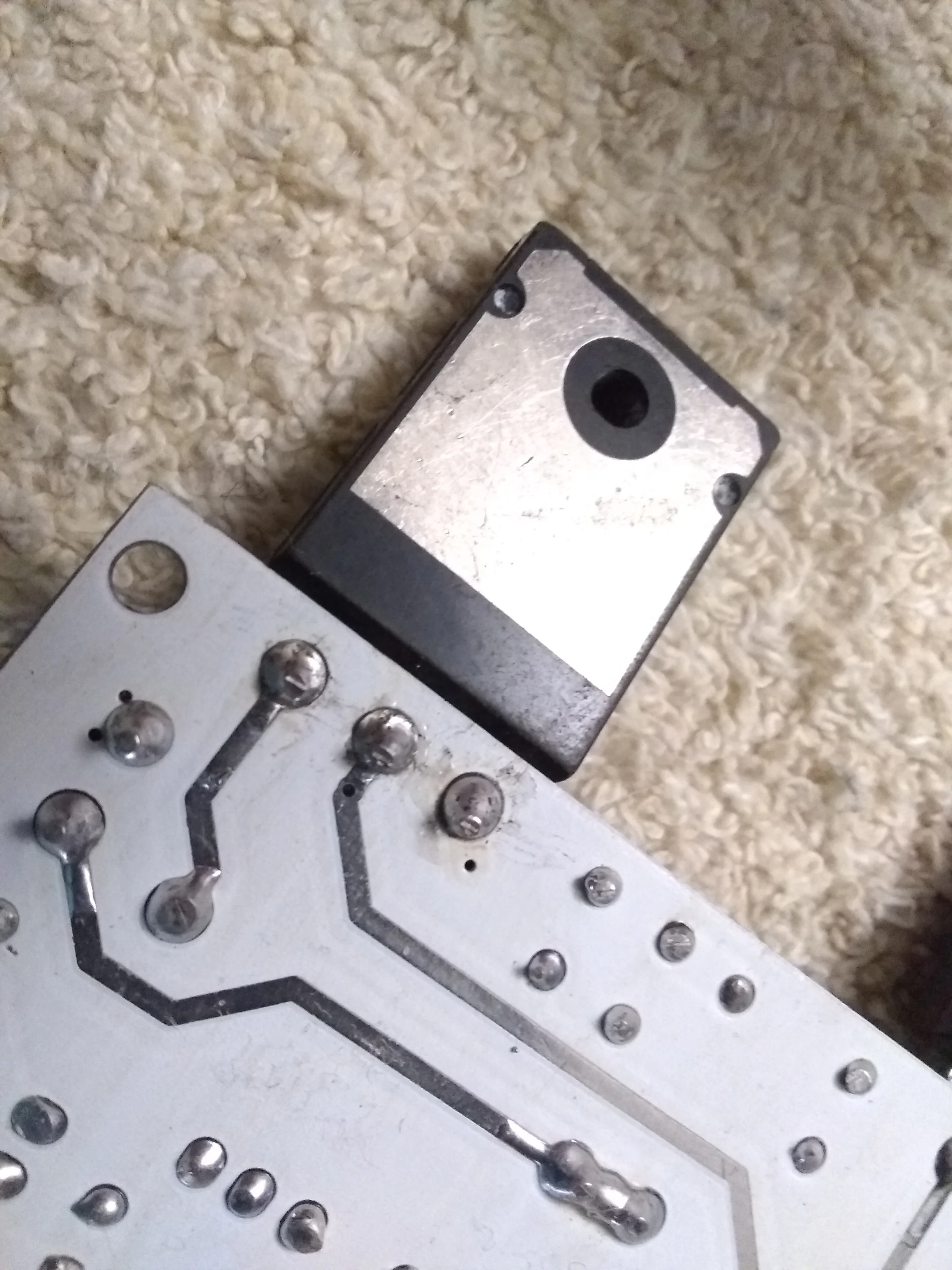

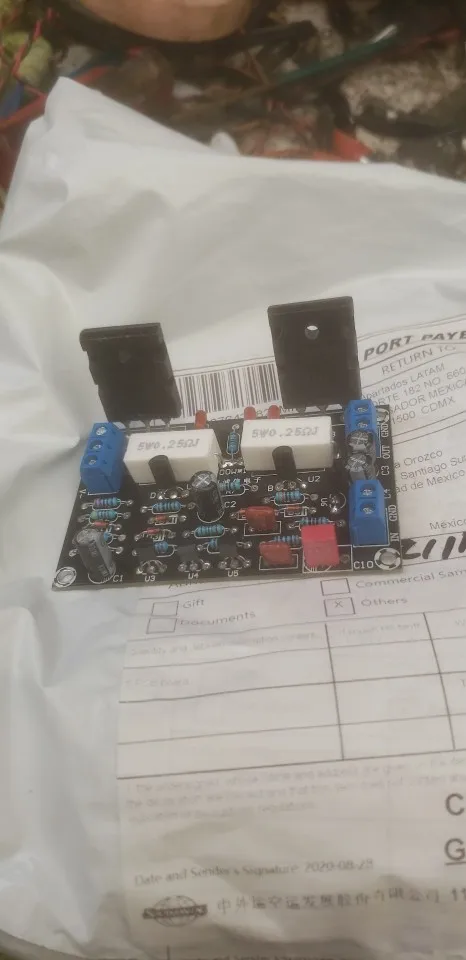

Не подключал. На вид всё отлично.

V***v

Страна: RU Доставка: Standard Shipping 26.01.2021

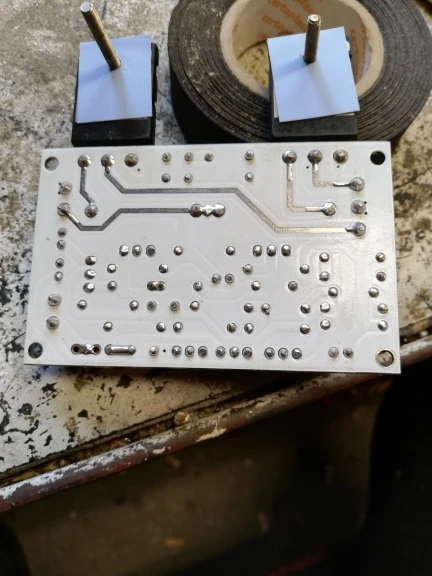

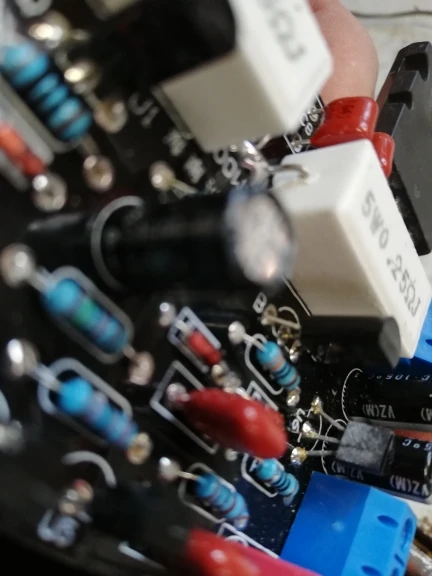

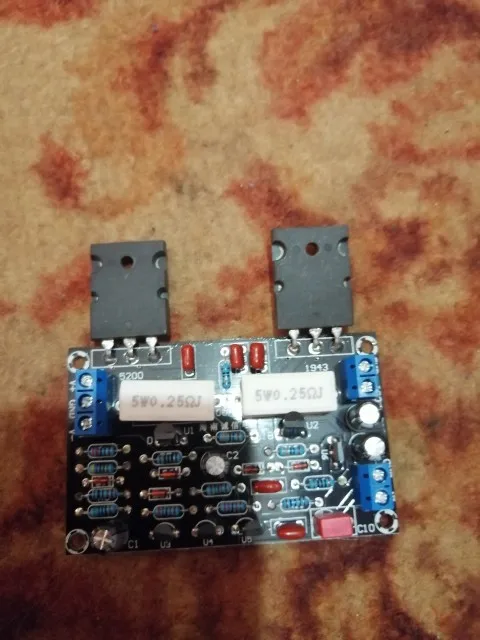

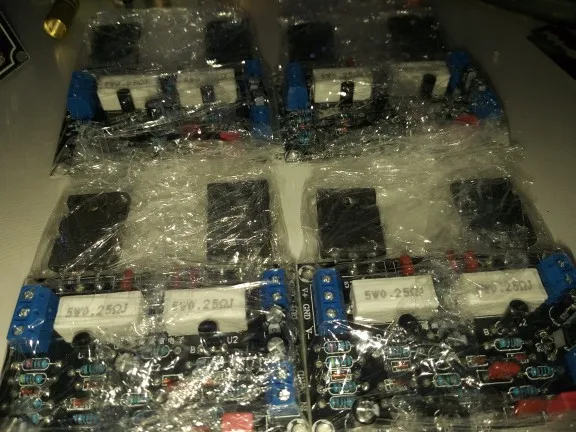

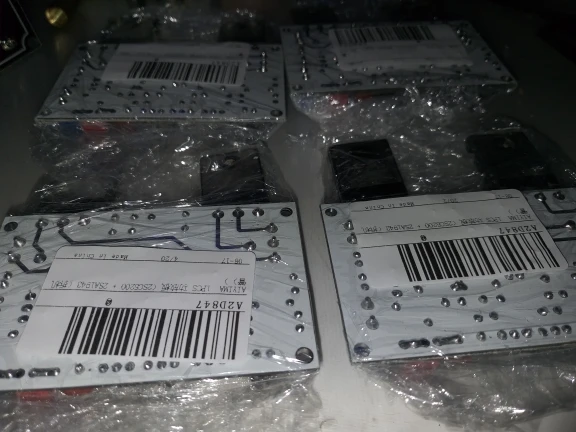

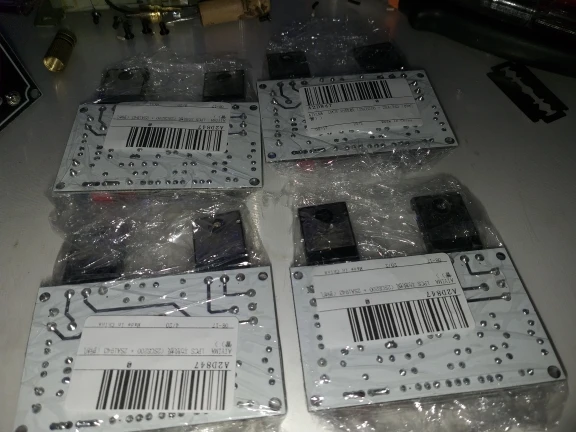

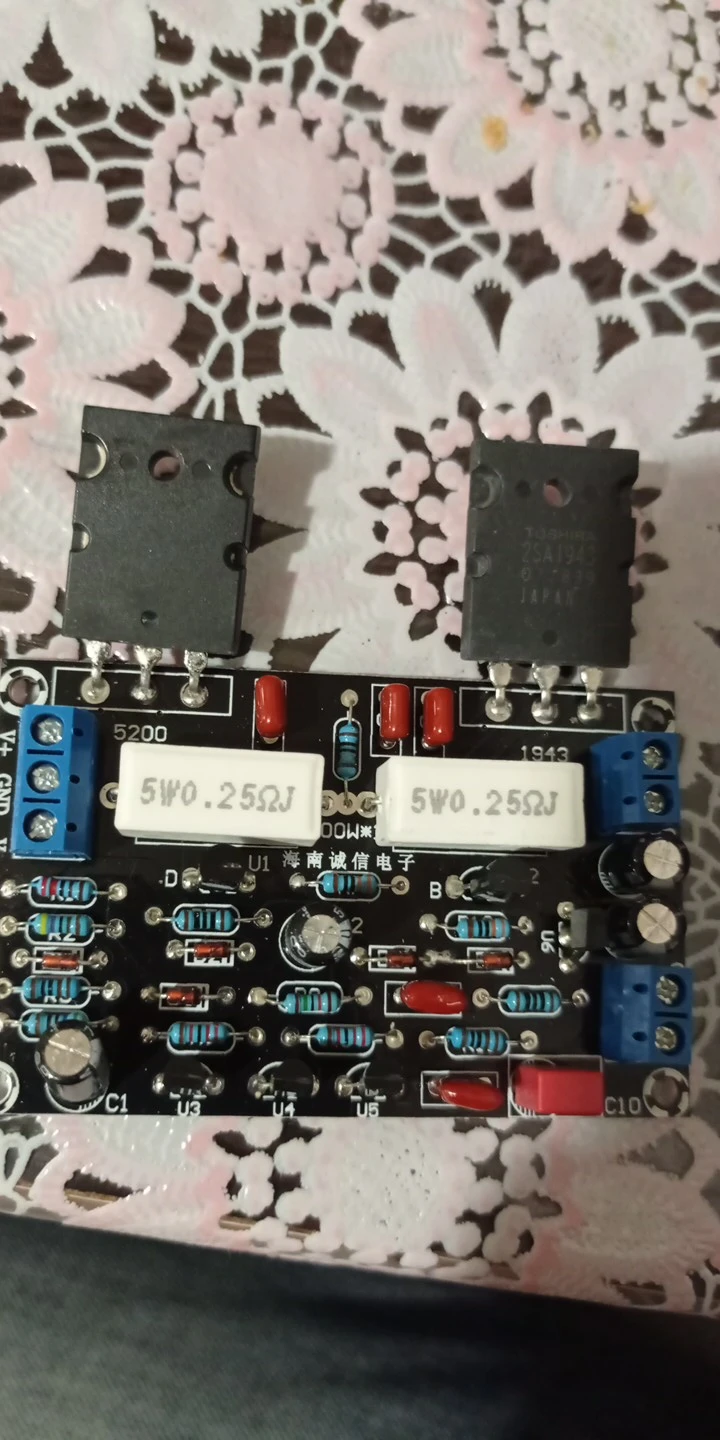

Отличные усилители. Платы отменного качества. Флюс отмыт хотя как то липнут. Ну промыл ещё спиртом. Транзисторы оконечные похоже оригинал. По крайней мере не магнитятся и при напряжении 2х37в в течении 10 минут прослушивания музыки на средней громкости без радиатора чуть тёплые. Последнее время всё покупаю только у этого продавца. Быстро и качественно. Посылка прибыла за 10 дней в В Новгород. Выбросил из Радиотехники У-101 оконечники перепаханные сто раз и поставил эти. Всё остальное оставил родное. Красота.... Рекомендую это контору, хотя у них и дороже бывает, чем у других, но оно того стоит.

S***k

Страна: RU Доставка: Standard Shipping 16.09.2020

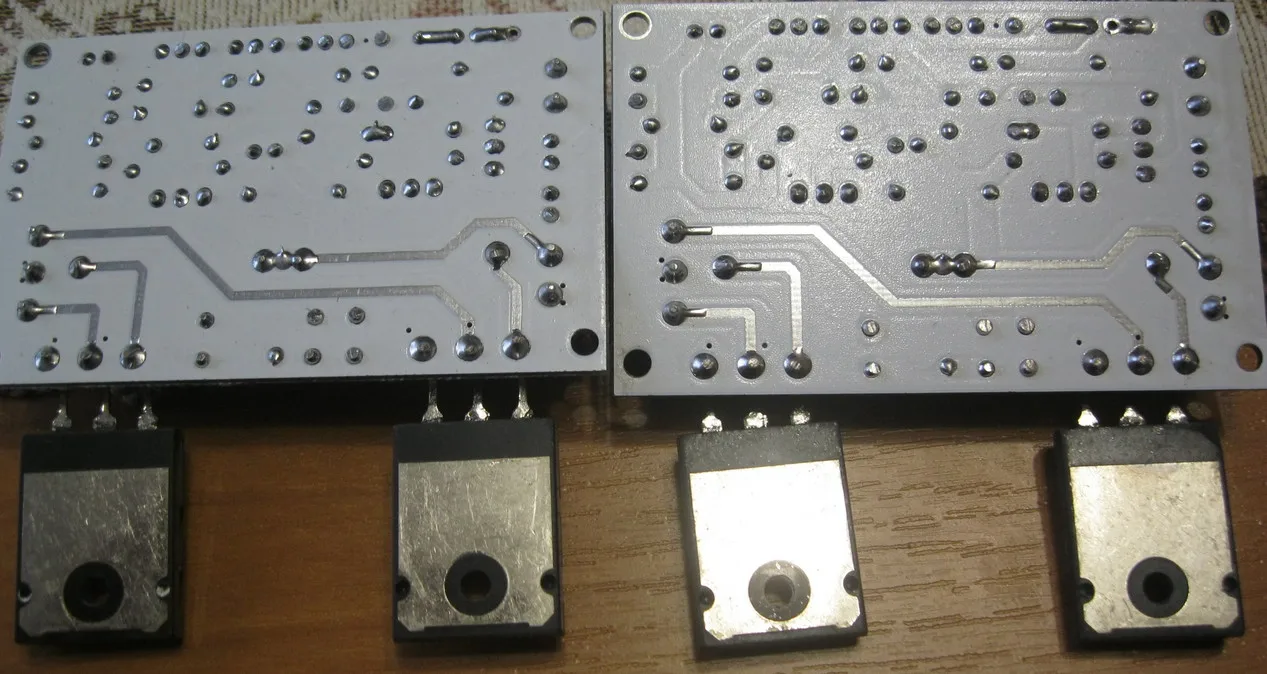

Отличный усилитель. Беру не первый раз. S90 раскачивает аж в путь. Упакован в пупырку. Хоть в футбол им играй)))

V***v

Страна: RU Доставка: Standard Shipping 27.10.2020

очень быстрая доставка.9 дней.

G***r

Страна: MX Доставка: Standard Shipping 04.09.2020

Ah llegado mi pedido en exelente estado, todo se ve genial y super rápido el envío en 18 días a México, soldadura buena los componentes son de calidad los transistores son originales de Toshiba todo genial muchas gracias vendedor

A***v

Страна: RU Доставка: Standard Shipping 27.01.2021

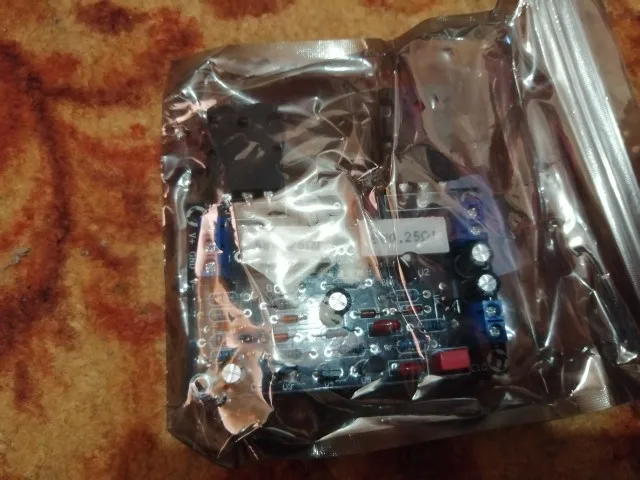

товар пришёл давольно быстро и в хорошем состоянии, транзисторы оригинальные но бу. на работоспособность не проверял,как проверю добавлю отзыв.

L***a

Страна: SK Доставка: Standard Shipping 18.11.2020

Он пришел быстрее, чем ожидалось. Отлично работает. Только этот транзистор беспокоит меня...

M***o

Страна: MX Доставка: Standard Shipping 12.09.2020

Это уже моя вторая покупка с этим клиентом, а не У меня были проблемы с доставкой. Теперь я приду перед сделкой

V***r

Страна: RU Доставка: Standard Shipping 05.01.2021

Заказ пришёл быстро.Заказал 22.12.20 пришло 05.01.21 в Тульскую область. Все целое ,в работе не проверял,транзисторы б/у похоже оригинальные.

A***s

Страна: US Доставка: Standard Shipping 17.11.2020

Я получил это сегодня 11/17/2020 11. Выглядит хорошо, я еще не подключил их. Они (транзисторы) выглядят больше лично, чем на веб-сайте. Нет регулировки громкости. Без светодиодной подсветки. Спасибо!

R***v

Страна: RU Доставка: Standard Shipping 07.11.2020

Спасибо, всё пришло, еще не запускал. Мб потом дополню отзыв. Видно, что транзисторы б/у, осталась паста в отверстии, где закручивается винт, но это значит они оригинальные. Платы красивые, сверху черные, снизу белые.

S***s

Страна: RU Доставка: Standard Shipping 22.12.2020

Соответствует описанию.

R***o

Страна: MX Доставка: Standard Shipping 31.12.2020

Страна: MX Доставка: Standard Shipping 25.02.2021

Ок

A***r

Страна: US Доставка: Standard Shipping 01.02.2021

Здравствуйте, доброе утро. Хорошо получил мой заказ. Спасибо. Спасибо. С уважением, с уважением

E***v

Страна: KZ Доставка: Standard Shipping 15.02.2021

Заказом Доволен. По началу возник нюанс, но продавец оперативно ответил. Оказалось одна из фаз питания моего блока просаживает напряжение при нагрузке, исправил всё заработало. Благо скоро трансформатор приедет всё будет хорошо. Позже закажу ещё несколько каналов. Спасибо.

D***r

Страна: FR Доставка: Standard Shipping 08.02.2021

Хорошее качество еще не подключено

Плата усилителя звука AIYIMA 2SC5200 + 2SA1943, 100 Вт, Hi-Fi, моноканальный усилитель, двойной DC35V динамик, домашний кинотеатр сделай сам

AiyimaTechnology Store - Надежность 96.5%

#1 Народ кто может сказать какую мощность выдаст усилитель если его запитать +/-12 вольт и да интересно напрежение +- 35 вольт это сумарное напрежение полюсов

#2 Если брать две платы то к ним в придачу нужно 2 транса и 2 выпрямителя?

#3 Всем здравствуйте, ребят ответьте пожалуйста кто сравнивал с мх50se, какой лучше взять? не могу выбрать уже неделю мучаюсь

#4 Если кто брал предусилитель поделитесь ссылкой

#5 Если я хочу 5 их, чтобы построить 5,1 усилитель, тогда я буду нужен 500 w Трансформатор? Или 2x30 так 2x500 (1000 w)? Помочь мне, пожалуйста

#6 Он приходит собранный. или надо паять？

#7 А питание по 45 много будет какой предел по питанию

#9 Кто нибудь сравнивал этот усилитель с фирменным hi -fi типа ямахи,сансуи,а не с советским дерьмом?

#10 Как подключить? Просто от транса? Или мост с кондерами надо?

#11 Это относится к классу А?

#12 Транзиисторы от радиатора надо изолировать?

#13 Народ,как качественно звучат данные платы усилителей?

#14 Это цена за один или два штуки?

#15 Может ли этот усилитель работать в 2 Ома? кто проверял отпишитесь

#16 Какое входное напряжение, ток переменного или постоянного?

#17 Здравствуйте могу ли я мощность этот усилитель импульсный источник питания светодиодного табло или сделать мне нужен фильтр и выпрямителя ..?

#18 Привет всем ! Подскажите какое напряжение у трансформатора должено быть для этого усилителя на 8ми омную нагрузку

#19 Это "собери сам" или УМ уже собран?

#20 А калонку 90ват 8 ом потянет производство ссср

#21 Можете выложить фотки выходных транзюков? Оч похожи на фейк. Только снимайте не на калькулятор.

#22 Надо ли изолировать от радиатора?

#23 Что делать, если я буду обновить этот и добавить как 20 пар питания транзисторов она может доставить 2000 Вт на канал?

#24 На усилителя стоят два резистора по 22 ома, если поставить 1 ом ни чего странного не произойдёт, мощность не изменится?

#25 Кто нибудь побывал? Транзисторы магнитятся к макниту? Сильно или слабо магнитятся?

#26 Питание двуполярное нестабилизированное ?

#27 Преобразователь есть 12-56 тоесть 2*28

#28 Какой лучше взять этот с парой на выход или есть еще 2пары такие же на один канал? собирать хочу для s90. питание постоянное 35-0-35. вот незнаю какую выбрать

#29 Есть у кого нибудь схема? Пришлите на cb.80@mail.ru Спасибо.

#30 На нем ток покоя ставится вообще?

#31 ТТП120 (2х18В, 3.0А) такой подойдёт ?

#32 На усилок Радиотехнику у 101 подойдут?

#33 На радиотехнику 101 пойдет? вместо оконечных

#34 А нет схемы не у кого на него?

#35 Скажите, кто нибудь сравнивал с NAIM NAP140 качество звука

#36 Этот диапазон напряжений поддерживают эту усилитель

#37 Нужно выпрямителя? Служит 35 V 0 35 V 3A?

#38 Кто уже скажет что лучше взять этот транзисторный усилитель на 2sc1943 и 2sc5200 или MX50 Люди говорят на форумах что у модели усилителя MX50 мало басов но больше средних.

#39 Может этот продукт быть расширена с дополнительными 8 a1943 и C5200 внешне подключен к эта плата! Что бы изменить?

#40 Это класс а усилитель?

#41 На радиотехнику у 101 подойдёт?

#42 Что лучше этот набор или MX 50 ???

#43 Господа электронщики ну подскажите этот девайс целях увеличение мощности можно мостовым включением включать ??

#45 Подскажите если его в машину поставить на Саб будет прокачивать ???

#46 Народ, ток покоя нужно регулировать, если да то каким резистором?

#47 Как усилитель по качеству и как с током покоя не настраивается

#49 Потому что нагревается так сильно транзисторы 5200 y1943 100 Вт Плата усилителя с 24 V

#50 Кто-нибудь умощнял усилитель добавлением транзисторов на выходе?

#51 Привет, можете ли вы сказать мне, этот усилитель делает это нужно отрегулировать статический ток на выходе ампер и напряжение?

#52 Кто подключал к штатной защите RRR у101стерео эти оконечники?

#53 в у101стерео поместится?

#54 Привет, какой коэффициент искажений?

#55 По звуку лучше чем tda7293? есть смысмл менять или примерно тоже самое?

#56 45 v +/-плюс 2 транзисторов на выходе (выходной каскад) снизит температуру, всего 2 2sd1047 и 2 2sb817 2 rezistor o.22 Ом

#57 Если я использую использование Eden пара 5200, 1943 ли температура падает или другой вариант

#58 Здравствуйте какие предвыходники установлены?Интересует маркировка

#59 Самый главный вопрос, какая площадь радиатора нужна для 2х транзисторов

#60 Какую реальную мощность выдаёт при 4омах?

#61 Видел случайно в нете схему этого подобия , она с 80 х годов ещё .

#63 Этот усилитель будет работать в течение 15-дюймовый динамик

#64 Там ток покоя по нулям!!! Как поднять хотя бы 20-50 ма?

#65 Добавив больше транзистор получает больше энергии

#66 Привет! Я могу мост два модуля?

#67 Сколько Ампер этот усилитель потребляет?

#68 Подскажите. в кумире 001 при питании+/_40вольт хватит родных радиаторов. не хотелось бы руки об него обжигать.

#69 15 В ~ 35 В ~ 50 В рабочих. 50 В 150 Вт. советы 35 вольт 100 Вт. preamplifer необходимо. JRC4558 ФНЧ использовал его. не имеет искажения. большой с JBL gt5 12 сабвуфер бас.

#70 Какой диапазон воспроизводимых частот у данного усилителя?
