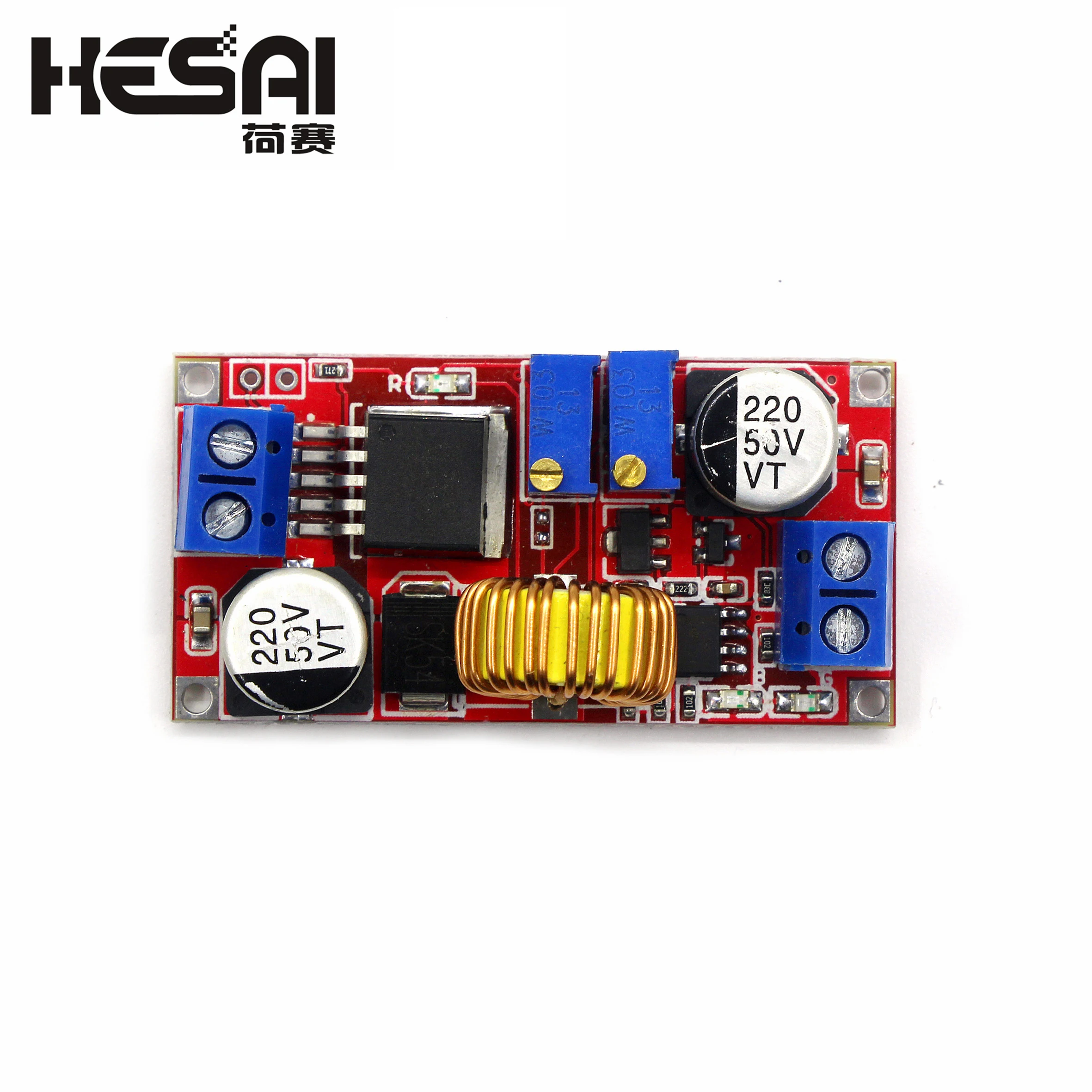

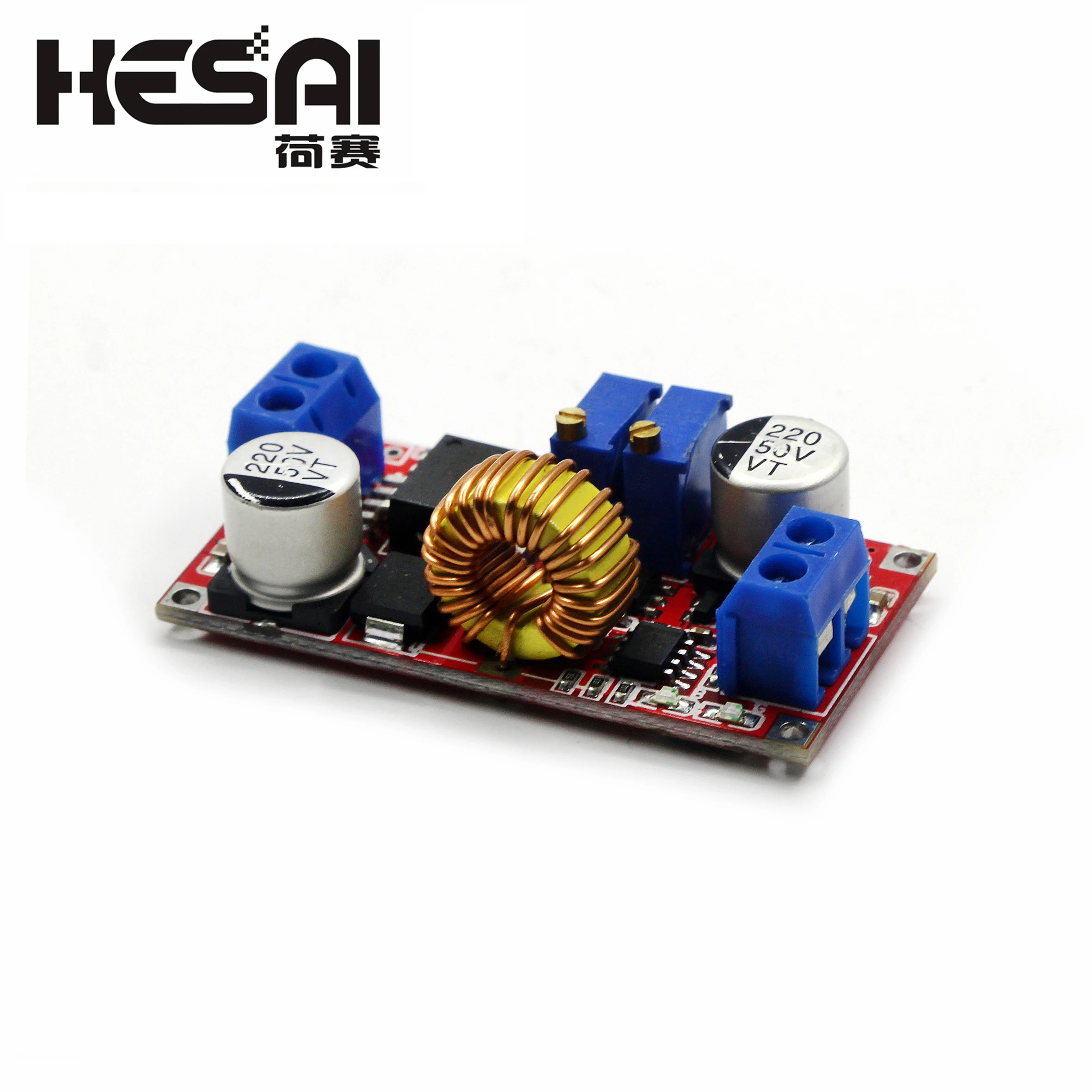

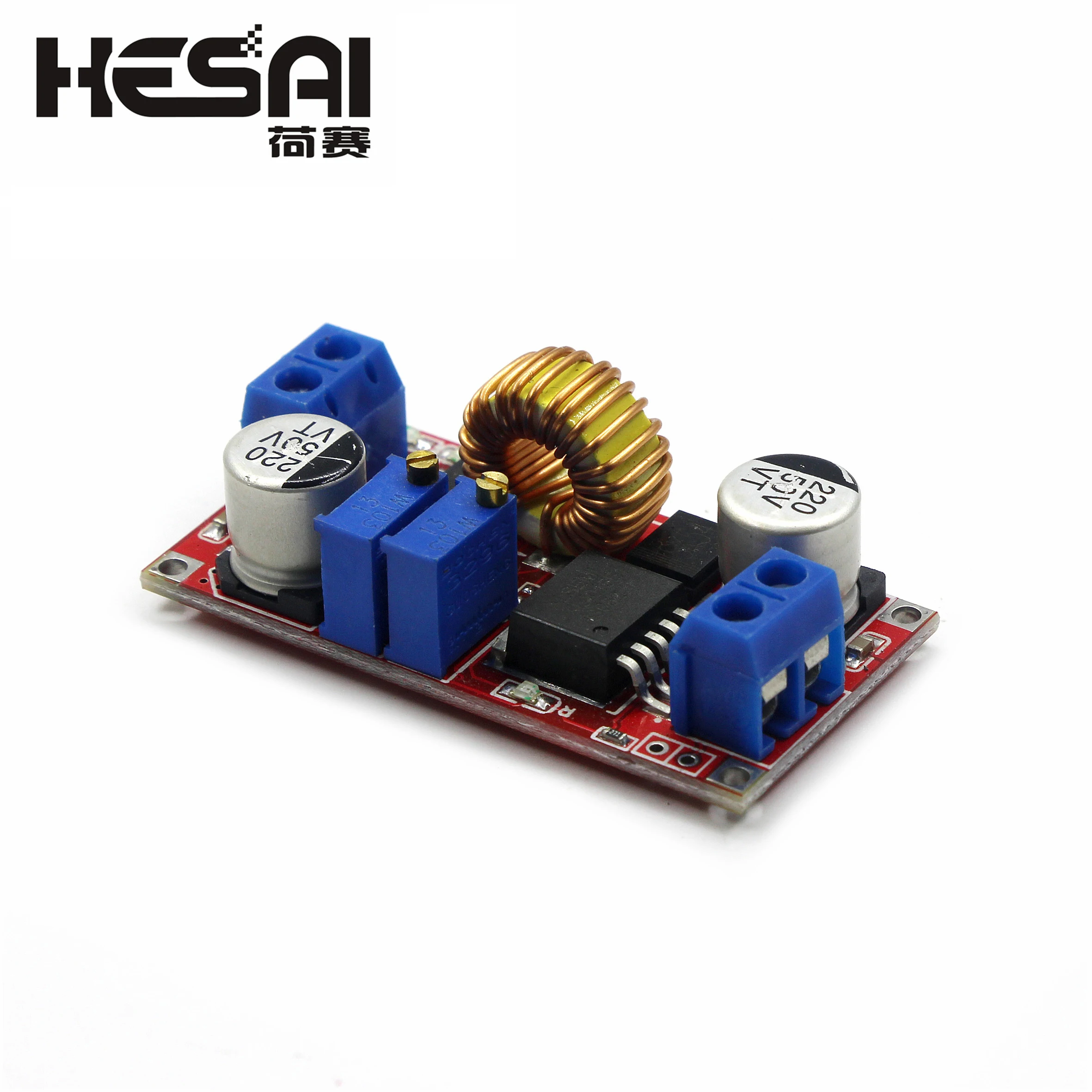

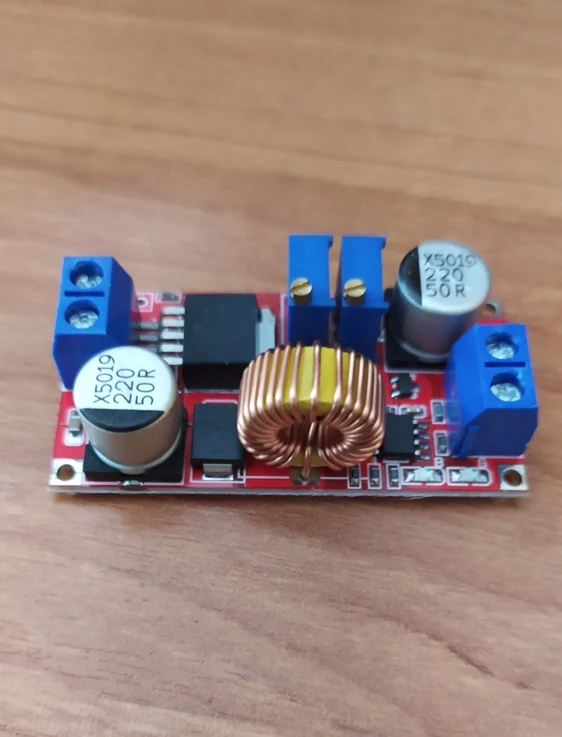

Плата для понижающей зарядки литиевой батареи 5А, светодиодный Преобразователь мощности, понижающий модуль XL4015

Большой ток 5A с драйвером постоянного тока для светодиода модуль питания литий-ионного аккумулятора

5A модуль постоянного напряжения постоянного тока

Когда вы используете этот продукт, входы модуля и выходы на землю и не совмещаются, это приведет к обезвреживанию чувствительного резистора мощности платы, так что модуль не может регулировать размер выходного тока, чехол, затем легко загружать модуль чипа питания.

Этот модуль прост в использовании, мощный!

У модуля есть три основные функции для большинства случаев!

Описание модуля:

1. Высокая мощность, высокая эффективность, 5 А, низкая пульсация;

2. Тройной:

(1) Используйте в качестве обычных модулей артериального давления с возможностью защиты от перегрузки по току;

(2) в качестве различных литиевых аккумуляторов напряжения, аккумуляторов, никель-кадмиевых никель-металлогидридных аккумуляторов (аккумуляторов) для солнечных панелей, ветровых турбин и других случаев;

(3) используется в качестве мощного светодиодного модуля привода постоянного тока;

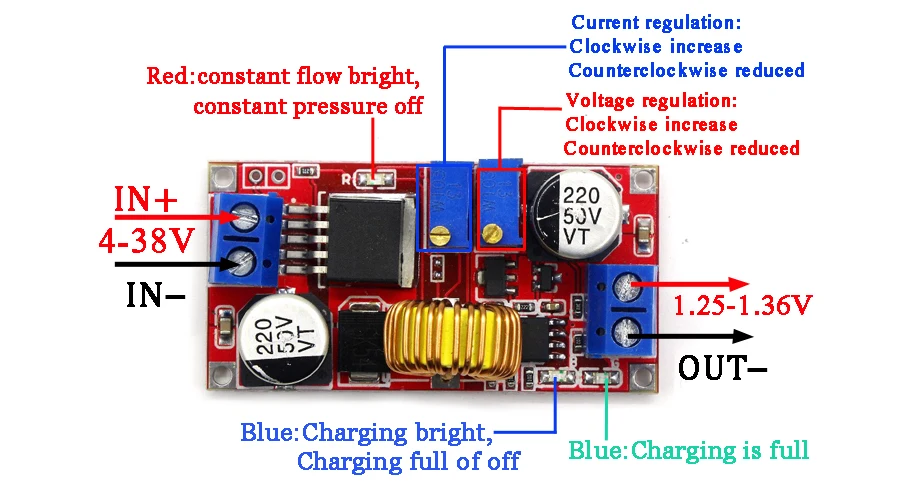

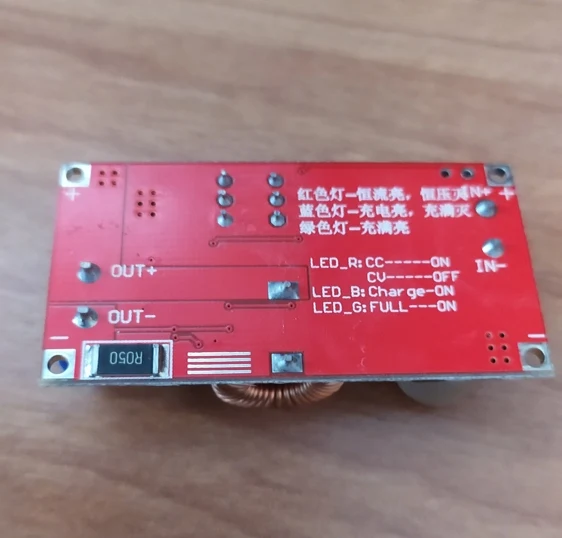

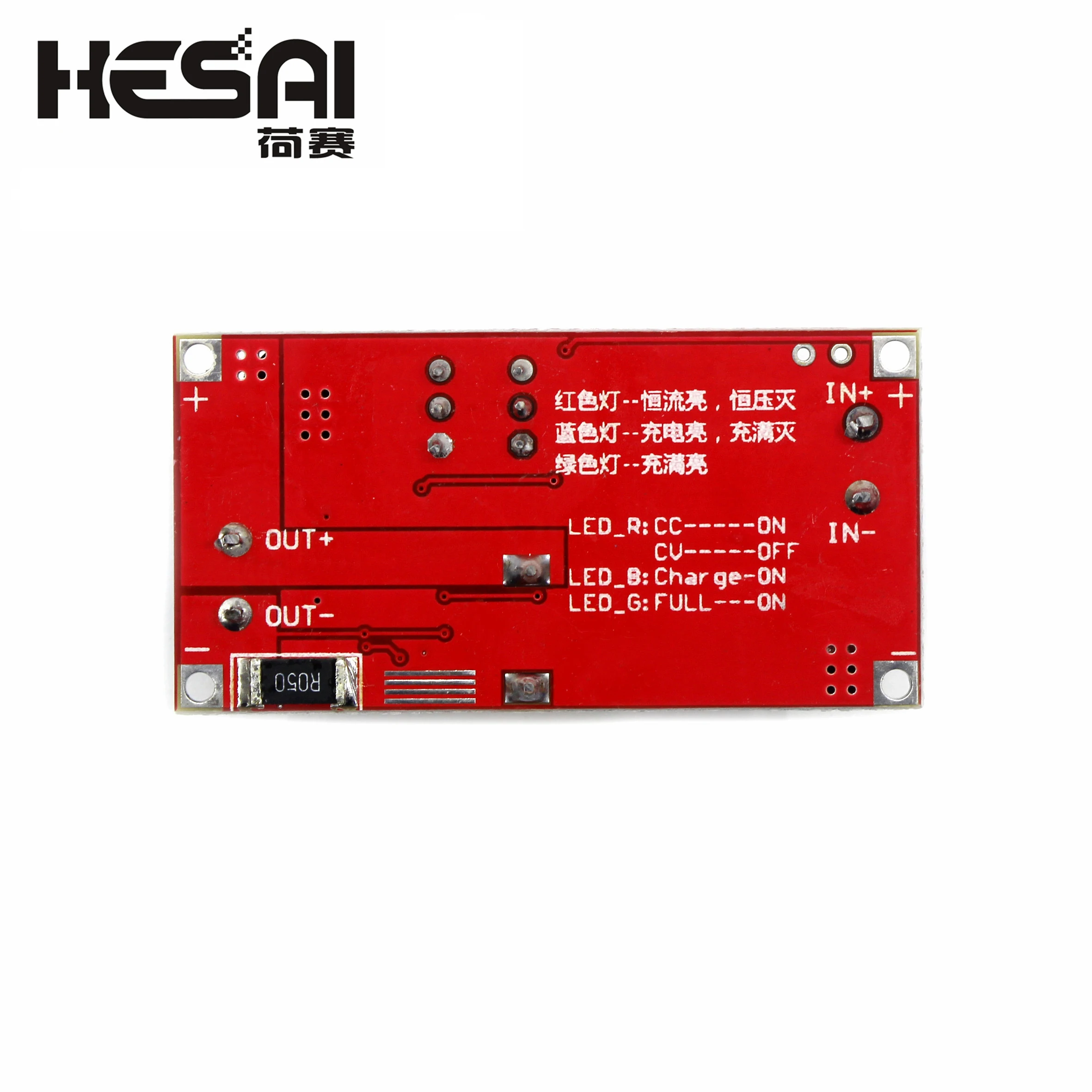

3. При режимах постоянного давления и постоянного тока свет указывает на то, какой режим в настоящее время находится в модуле;

4. При использовании в качестве зарядного устройства литиевого аккумулятора, вы можете установить напряжение холостого хода и размер тока заряда, индикаторы светильник ряжаются или были заполнены;

5. Имеет защиту от ограничения тока, короткое замыкание на выходе, даже если модуль не сгорит.

6. В этом модуле используется установка машины, пайка оплавления, и каждый модуль отгружается за два часа до теста на старение для обеспечения высокой надежности.

Вход: IN + вход положительный, IN-вход отрицательный

Способ вывода: OUT + выход положительный, OUT-Выход Отрицательный

Входное напряжение: 4-38 в

Выходное напряжение: 1,25-36 в, плавная регулировка

Выходной ток: регулируемый, максимум 5 А

Выходная мощность: максимум 75 Вт

Рабочая температура: от-40 до + 85 градусов

Рабочая частота: 180 кГц

КПД преобразования: до 96%

Защита от короткого замыкания: Да (предельный ток 8А)

Защита от перегрева: (автоматическое отключение выхода после перегрева)

Защита от обратной полярности входа: нет (при необходимости введите струну в сильноточный диод)

Установка: четыре винта 3 мм

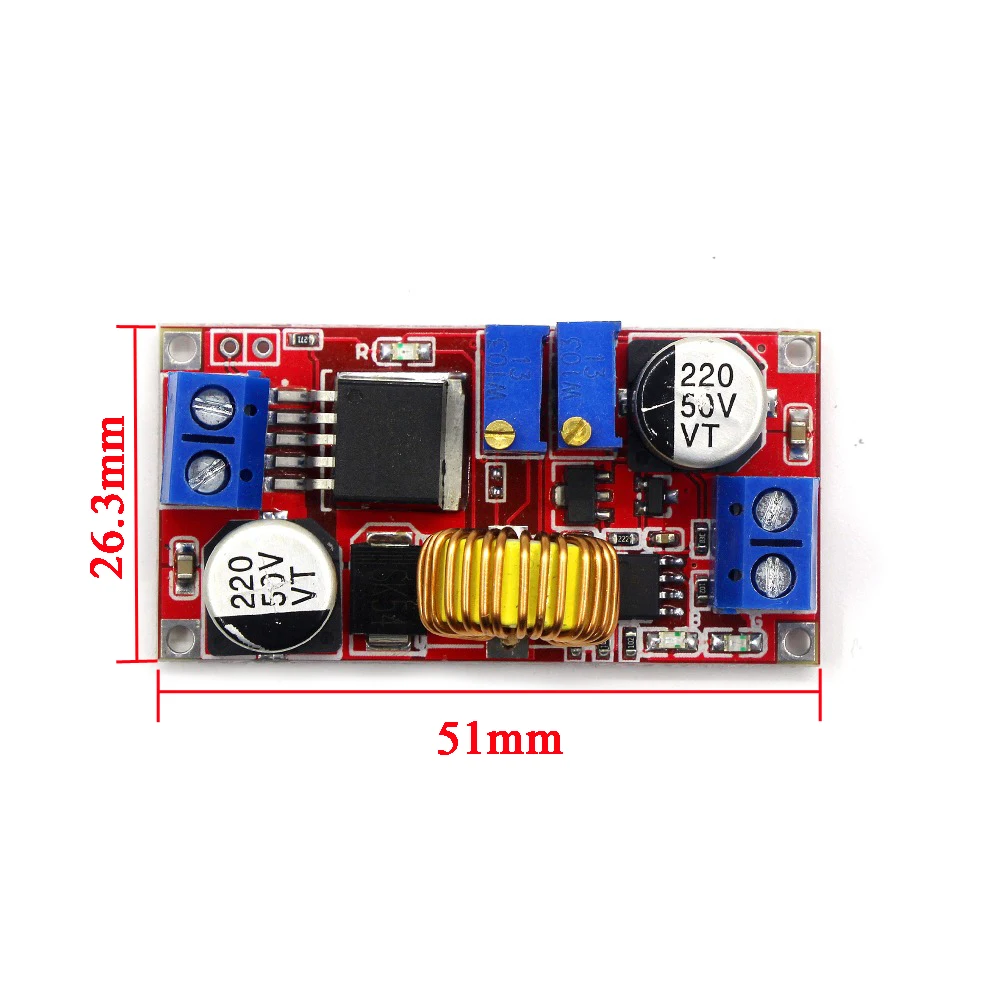

Размеры модуля: длина 51 мм, Ширина 26 мм, Высота 15 мм

1. Используйте в качестве обычных модулей артериального давления с возможностью защиты от перегрузки

Инструкции:

(1) потенциометр регулятора постоянного давления, выходное напряжение достигает желаемого значения напряжения

(2) ток 10 А с мультиметром, измеряющим выходной ток короткого замыкания (напрямую к двум выводам на выход can), при регулировке потенциометра постоянного тока выходной ток достигает заданного значения защиты от перегрузки. (Например, значение тока мультиметра отображает 4A, тогда вы можете использовать модуль для максимального тока 4A, 4A тока для постоянного напряжения постоянного тока, когда горит красный светильник, В противном случае светильник выключен)

Примечание: При использовании в этом состоянии, так как на выходе 0,05 ток Ома чувствительный резистор, после подключения к нагрузке будет 0 ~ 0,3 в падение напряжения, это нормально! Это падение не снижает вашу нагрузку, а снижает резистор для отбора проб.

2. Используйте как зарядное устройство

Модуль без постоянной функции не может использоваться для зарядки аккумулятора, так как конец аккумулятора и потребляемая мощность зарядного устройства большая разница между зарядным током слишком велика, что приводит к повреждению аккумулятора, поэтому, когда вы хотите запустить аккумулятор с помощью зарядки постоянного тока, При зарядке в определенной степени автоматически переключается на зарядку с постоянным напряжением.

Инструкции:

(1) Убедитесь, что вам нужно перезарядить Напряжение холостого хода аккумулятора и зарядный ток; (если аргумент лития составляет 3,7 в/2200 мАч, то Напряжение холостого хода составляет 4,2 в, максимальный ток зарядки 1C, А именно 2200ма)

(2) в условиях холостого хода мультиметр для измерения выходного напряжения потенциометра постоянного напряжения для регулировки выходного напряжения достигает плавающего напряжения; (если перезаряжаемая литиевая батарея до 3,7 в, выходное напряжение можно регулировать до 4,2 в)

(3) ток 10 А с мультиметром, измеряющим выходной ток короткого замыкания (напрямую к двум выводам на выход can), при регулировке потенциометра постоянного тока выходной ток достигает заданного значения тока заряда;

(4) Заводская Настройка тока поворотной лампы по умолчанию составляет 0,1 зарядного тока; (аккумулятор во время зарядки постепенно уменьшается, постепенно преобразуется в зарядку постоянного напряжения за счет зарядки постоянным током, если Настройка зарядного тока составляет 1 А, Тогда, когда ток заряда меньше 0,1 А, когда синий светильник выключен, горит зеленый светильник, тогда аккумулятор полностью заряжен)

(5) подключен к зарядке аккумулятора.

(1,2,3,4 шаг: мощность прекращения входного сигнала, Выходная разгруженная батарея не подключена)

3. Используйте мощный светодиодный модуль драйвера постоянного тока

(1) Определите работу, необходимую для управления током светодиодный да и максимальным рабочим напряжением;

(2) состояние холостого хода, мультиметр для измерения выходного напряжения потенциометра постоянного напряжения для регулировки выходного напряжения достигает максимального рабочего напряжения светодиода;

(3) ток 10 А с мультиметром, измеряющим выходную передачу тока короткого замыкания при регулировке потенциометра постоянного тока, позволяет выходному току достичь заданного рабочего тока светодиодный да;

(4) подключен светодиодный ДУ, испытательная машина.

(Шаги с 1 по 3: вход подключен к источнику питания, выходная нагрузка не подключена к светодиоду.)

Примечание: используется этот модуль более 3 А, 35 Вт для повышения теплоотдачи!
