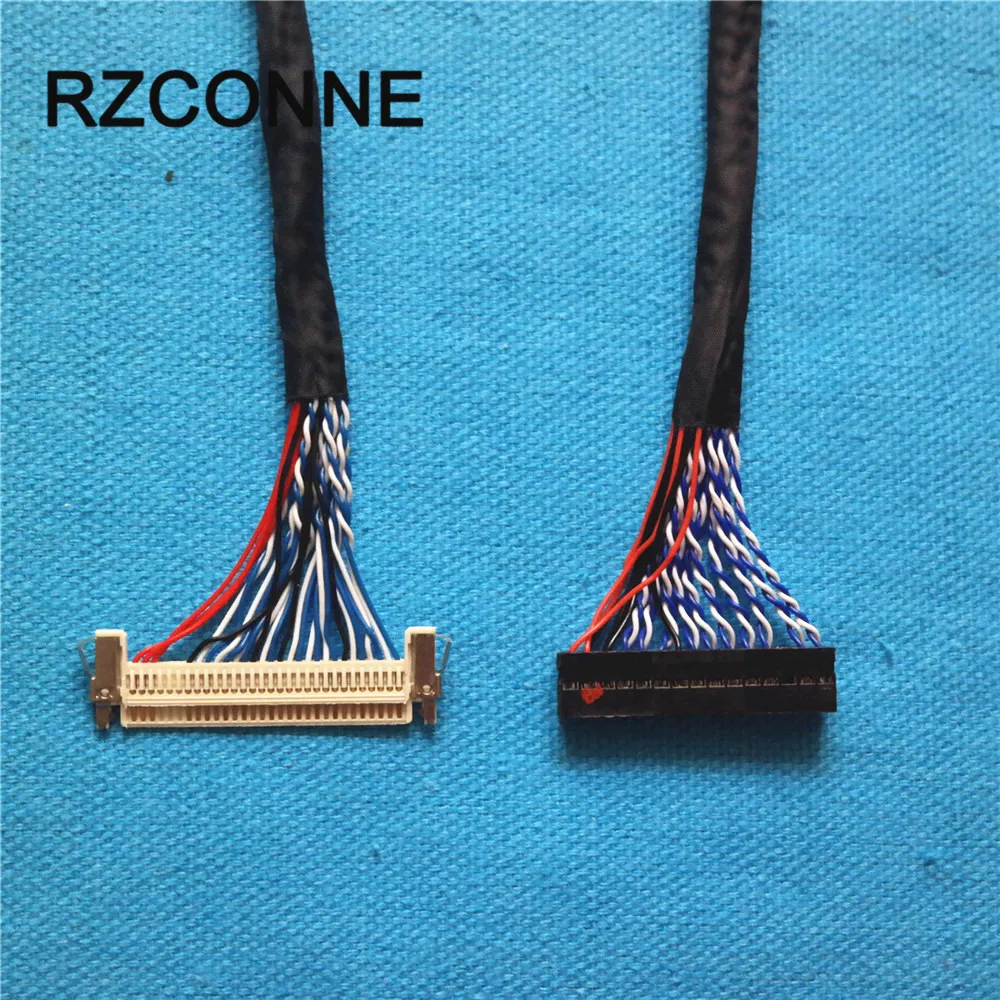

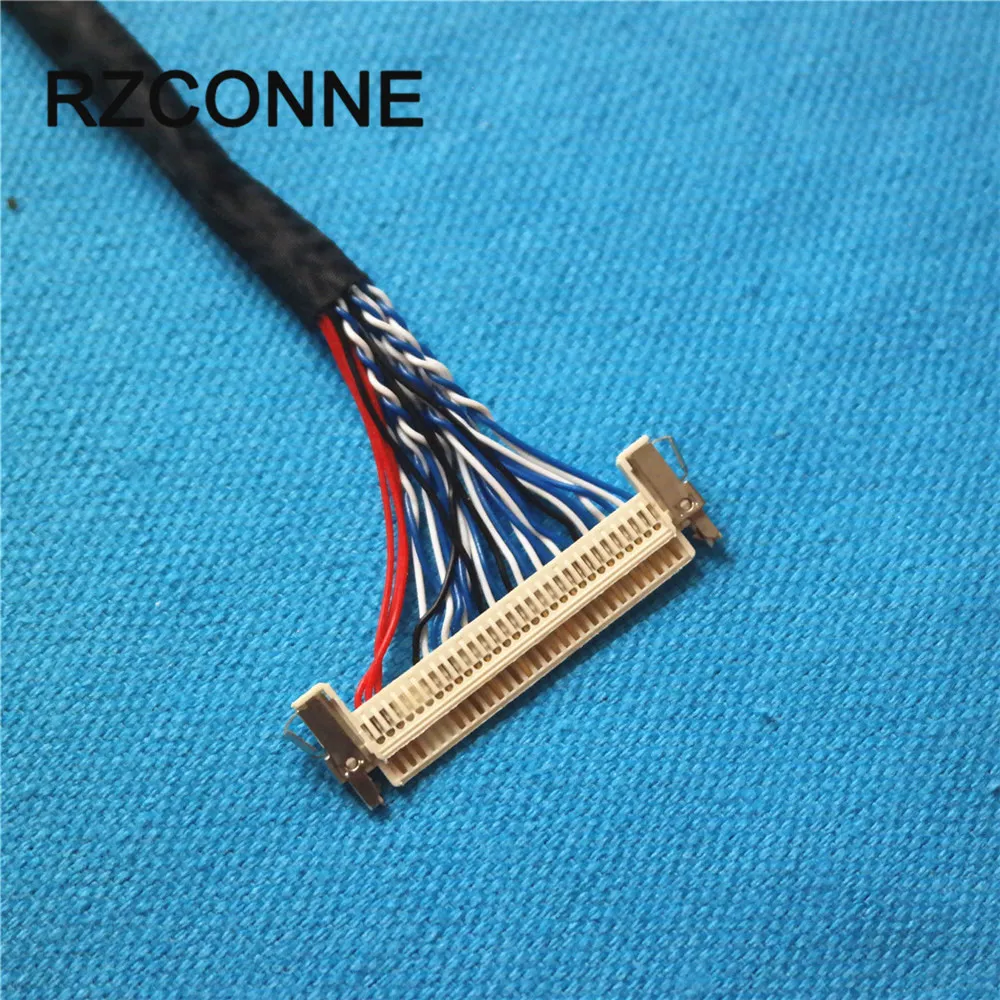

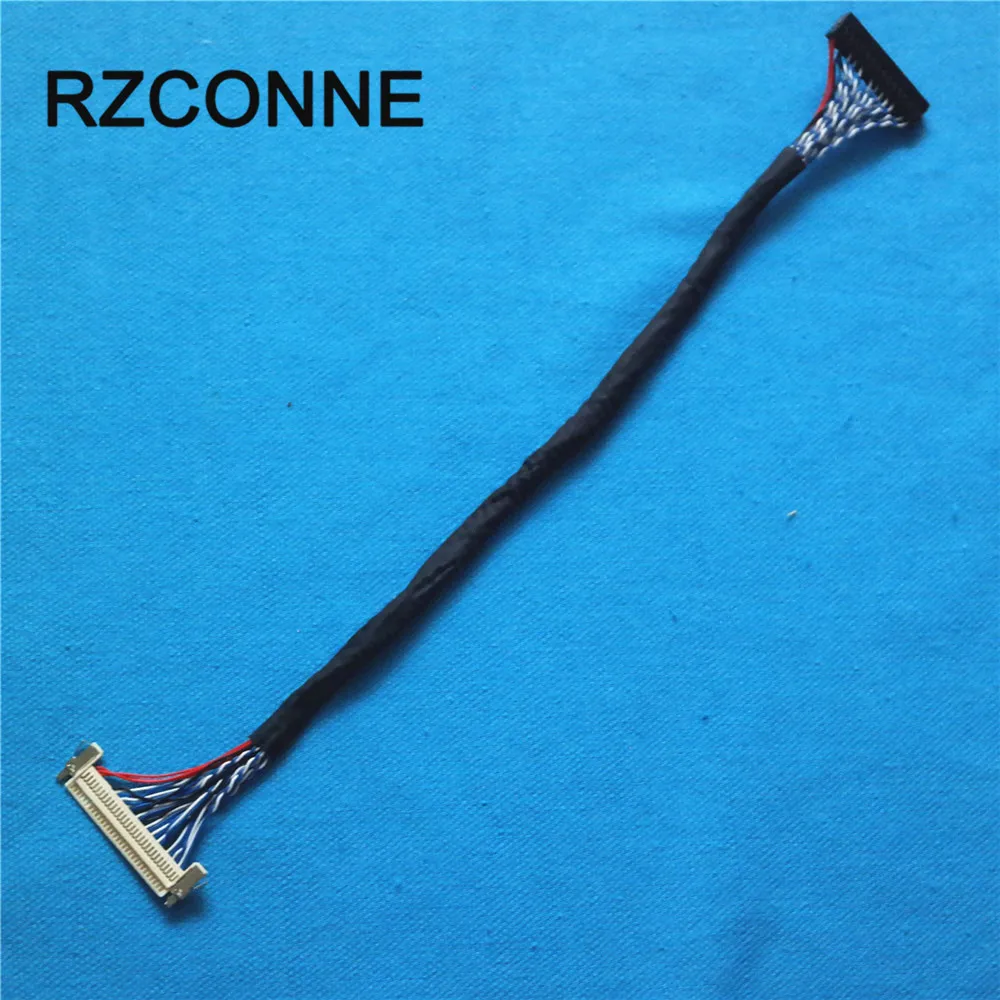

FIX-30-S8 Универсальный LVDS кабель FIX 30Pin 2ch 8 бит w/замок для 17 ''-26 'ЖК-контроллер панель монитора
Особенности

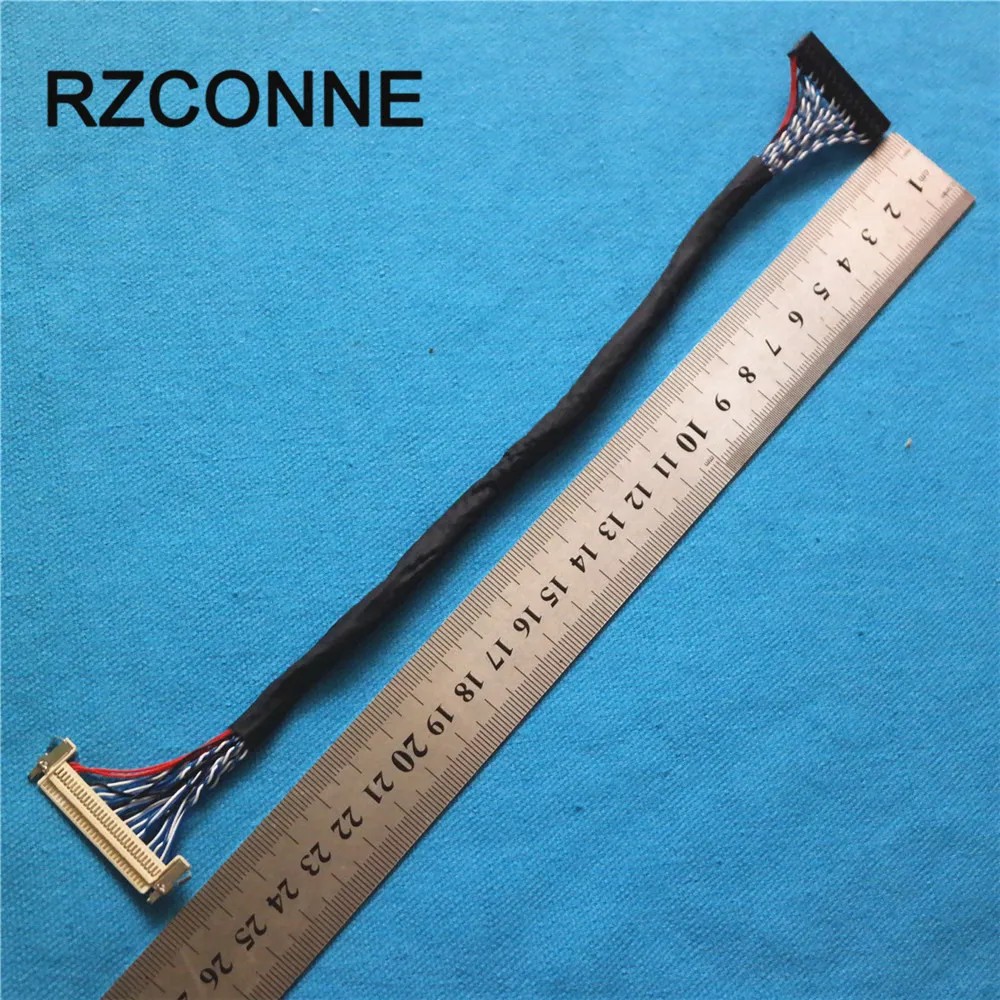

Длина: около 26 см
Контакты: от 30 до 30
Проводка: 10 пар синих и белых кабелей (для сигнального соединения);
Черная подставка для проводов «Земля» и красная подставка для проводов для «питания»
Применение:
Подходит для ЖК-дисплея с интерфейсом LVDS 2CH (данные RGB 8 бит, 10 пар дифференциального сигнала; Номер детали типа: JAE FI-XB30SSL-HF15);
Совместим с нашим ЖК-контроллером; Хорошо подходит для 17 и 19 дюймов 1280x102 4 ЖК-панелей;
Пригоден для обслуживания/ремонта магазинов.
Посылка включает:FIX-30-S8 30P 2ch 8 битLVDS кабель x 1 шт.
Примечание:
Этот товар бесплатная доставка осуществляется Почта Китая обычными малыми пакетами Плюс или другими способами доставки без информации об отслеживании. После того как ваш заказ превысит 10 $, мы доставим вам авиа-отправление Почты Китая или Epacket.

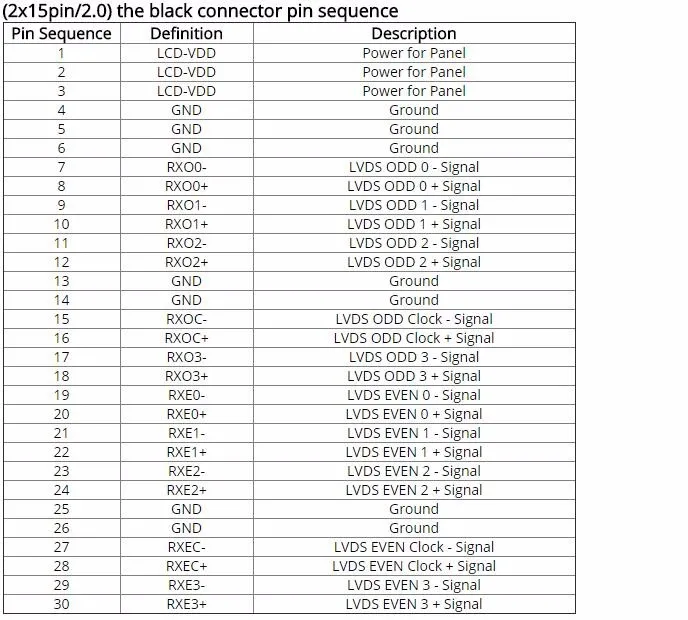

(2x1 5pin/2,0) черный соединитель
Последовательность контактов
Определение
Описание
1
LCD-VDD
Мощность для панели
2
LCD-VDD
Мощность для панели
3
LCD-VDD
Мощность для панели
4
GND
Наземный
5
GND
Наземный
6
GND
Наземный
7
RXO0-
LVDS ODD 0-сигнал
8
RXO0 +
LVDS ODD 0 + сигнал
9
RXO1-
LVDS ODD 1-сигнал
10
RXO1 +
LVDS ODD 1 + сигнал
11
RXO2-
LVDS ODD 2-сигнал
12
RXO2 +
LVDS ODD 2 + сигнал
13
GND
Наземный
14
GND
Наземный
15
RXOC-
LVDS нечетные часы-сигнал
16
RXOC +
LVDS нечетные часы + сигнал
17
RXO3-
LVDS ODD 3-сигнал
18
RXO3 +
LVDS ODD 3 + сигнал
19
RXE0-
LVDS даже 0-сигнал
20
RXE0 +
LVDS даже 0 + сигнал
21
RXE1-
LVDS даже 1 сигнал
22
RXE1 +
LVDS даже 1 + сигнал
23
RXE2-
LVDS даже 2 сигнала
24
RXE2 +
LVDS даже 2 + сигнал
25
GND
Наземный
26
GND
Наземный
27
RXEC-
LVDS даже часы-сигнал
28
RXEC +
LVDS даже часы + сигнал
29
RXE3-
LVDS даже 3 сигнала
30
RXE3 +
LVDS даже 3 + сигнал

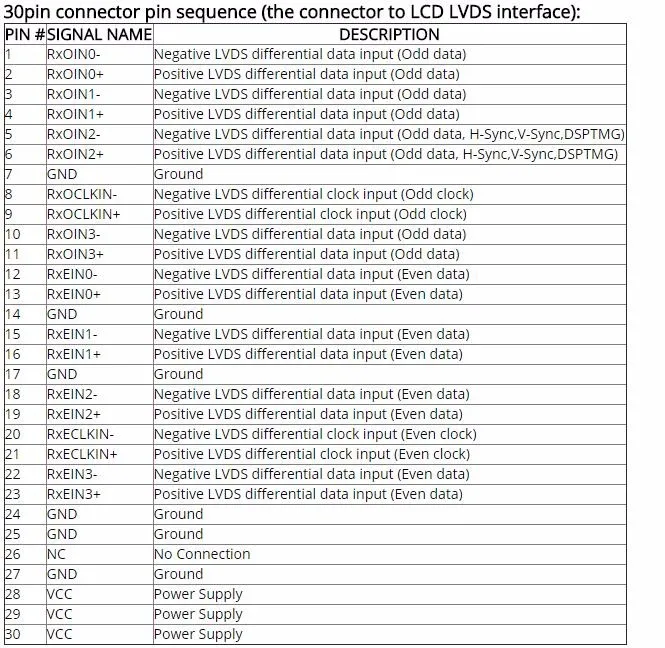

30pin соединитель контактный последовательности (разъем к ЖК LVDS интерфейс):
Штырь #
Название сигнала
Описание
1
RxOIN0-
Отрицательный LVDS дифференциальный ввод данных (нечетные данные)
2
RxOIN0 +
Положительный дифференциальный ввод данных LVDS (нечетные данные)
3
RxOIN1-
Отрицательный LVDS дифференциальный ввод данных (нечетные данные)
4
RxOIN1 +
Положительный дифференциальный ввод данных LVDS (нечетные данные)
5
RxOIN2-
Отрицательный LVDS дифференциальный ввод данных (нечетные данные, H-Sync,V-Sync,DSPTMG)
6
RxOIN2 +
Положительный дифференциальный ввод данных LVDS (нечетные данные, H-Sync,V-Sync,DSPTMG)
7
GND
Наземный
8
RxOCLKIN-
Отрицательный LVDS дифференциальный ввод часов (нечетные часы)
9
RxOCLKIN +
Положительный дифференциальный ввод часов LVDS (нечетные часы)
10
RxOIN3-
Отрицательный LVDS дифференциальный ввод данных (нечетные данные)
11
RxOIN3 +
Положительный дифференциальный ввод данных LVDS (нечетные данные)
12
RxEIN0-
Отрицательный LVDS дифференциальный ввод данных (даже данные)
13
RxEIN0 +
Положительный дифференциальный ввод данных LVDS (даже данные)
14
GND
Наземный
15
RxEIN1-
Отрицательный LVDS дифференциальный ввод данных (даже данные)
16
RxEIN1 +
Положительный дифференциальный ввод данных LVDS (даже данные)
17
GND
Наземный
18
RxEIN2-
Отрицательный LVDS дифференциальный ввод данных (даже данные)
19
RxEIN2 +
Положительный дифференциальный ввод данных LVDS (даже данные)
20
RxECLKIN-
Отрицательный LVDS дифференциальный ввод часов (даже часы)
21
RxECLKIN +
Положительный дифференциальный ввод часов LVDS (даже часы)
22
RxEIN3-
Отрицательный LVDS дифференциальный ввод данных (даже данные)
23
RxEIN3 +
Положительный дифференциальный ввод данных LVDS (даже данные)
24
GND
Наземный
25
GND
Наземный
26
NC
Нет подключения
27
GND
Наземный
28
VCC
Питание
29
VCC
Питание
30
VCC
Питание

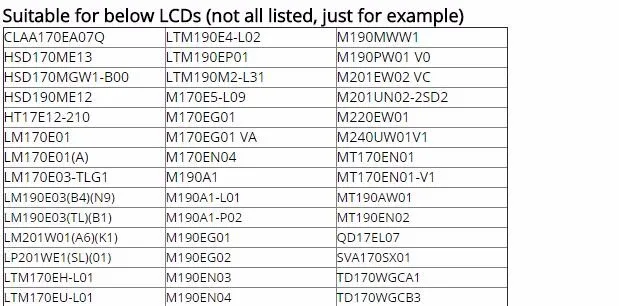

Подходит для ЖК-дисплеев ниже (не всех перечисленных, например)
CLAA170EA07Q
LTM190E4-L02
M190MWW1
HSD170ME13
LTM190EP01
M190PW01 V0
HSD170MGW1-B00
LTM190M2-L31
M201EW02 VC
HSD190ME12
M170E5-L09
M201UN02-2SD2
HT17E12-210
M170EG01
M220EW01
LM170E01
M170EG01 VA
M240UW01V1
LM170E01(A)
M170EN04
MT170EN01
LM170E03-TLG1
M190A1
MT170EN01-V1
LM190E03(B4)(N9)
M190A1-L01
MT190AW01
LM190E03(TL)(B1)
M190A1-P02
MT190EN02
LM201W01(A6)(K1)
M190EG01
QD17EL07
LP201WE1(SL)(01)
M190EG02
SVA170SX01
LTM170EH-L01
M190EN03
TD170WGCA1
LTM170EU-L01
M190EN04
TD170WGCB3
