Название продукта

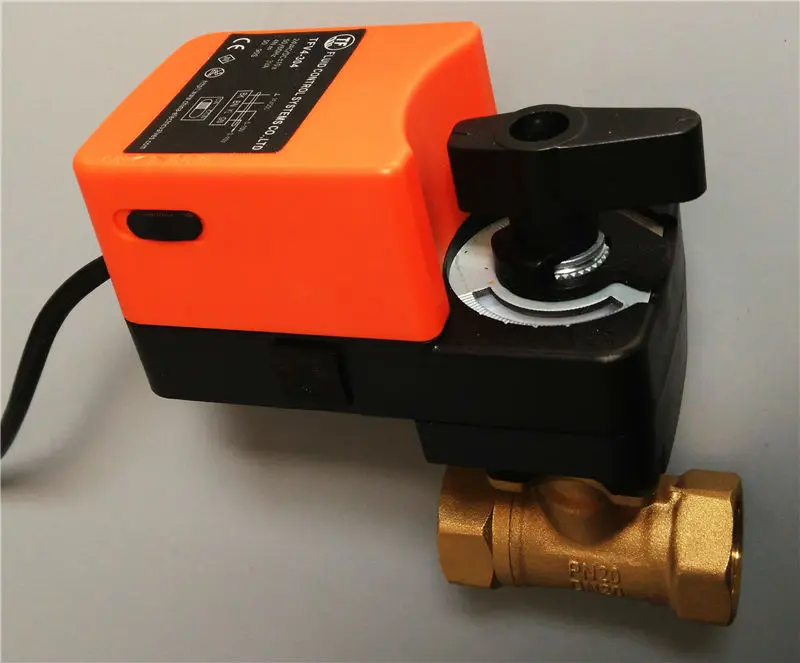

3/4 "AC/DC24V Электрический шаровой кран, ВКЛ/ВЫКЛ тип, DN20 с ручным управлением может открыть любой угол
Применение
Система HVAC
Система отопления
Система очистки воды
Промышленное оборудование

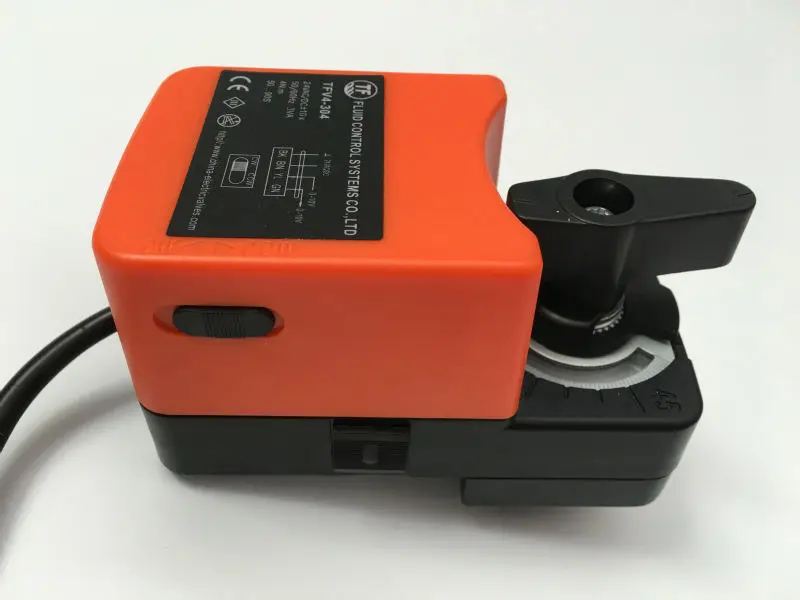

Привод
Рабочее напряжение: AC/DC24V ± 15%
Сила крутящего момента: 4 нм
Угол поворота: 90 градусов.
Класс защиты: IP54
Время работы: 50S-120S
Ручная ручка автоматическая система защиты от перегрузки (ручной выбор направления вращения шара: C.W. /C.C.W, заводская установка C.W)
Характеристика потока: равный процент
Диапазон потока: 0%-100%
Корпус клапана:
Размер: 3/4''
Тип клапана: 2-way
Характеристика потока: равный процент, ВКЛ/ВЫКЛ
Соединитель трубы: внутренняя резьба
Температура среды: 2 °C...90 °C
Температура окружающей среды. Диапазон:-5…+ 60 °C; 0…90% RH
Средняя: холодная/горячая вода, 50% гликоль
Номинальное давление: PN20
Номер модели
DN (мм)
Дюйм
Kvs (м3/ч)
Pmax
(МПа)
Ps
(КПа)
2-ходовой
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
3-сторонний выход
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
Материал
Корпус клапана: Кованая латунь, Hpb59-1
Уплотнение: шар: EPDM + PTFE
Шар: хромированная латунь
Стебель: EPDM
Разъем клапана: PC
Шпиндель клапана: алюминиевый сплав

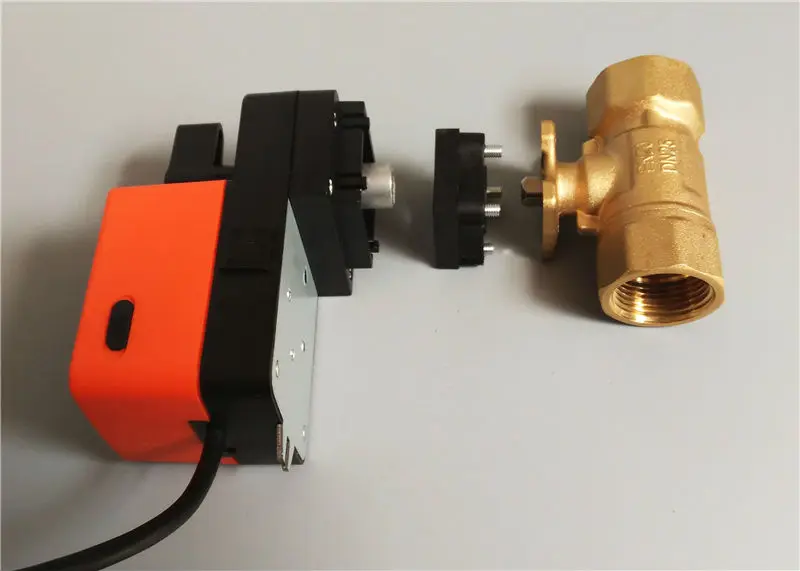

Установка:
1. Убедитесь, что корпус клапана полностью открыт.

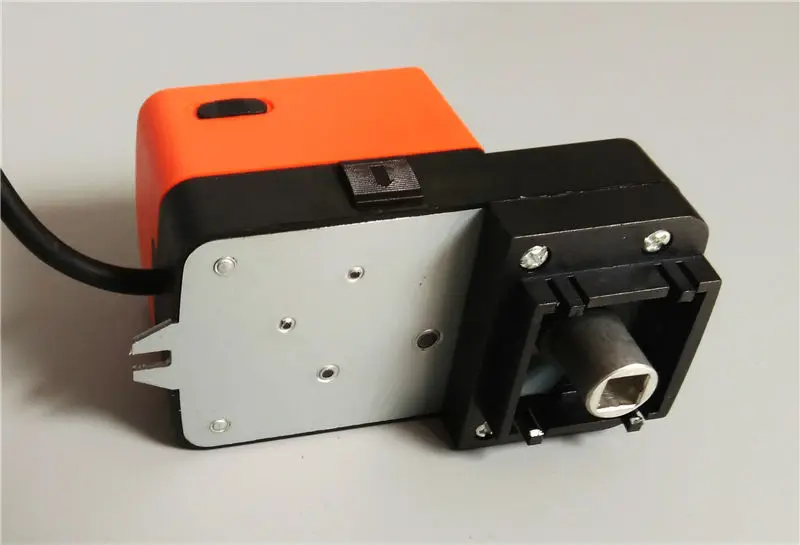

2. Убедитесь, что привод находится в полностью открытом положении, как показано на следующем рисунке:
3. Выравнивание штока клапана, нажмите вниз шпиндель из алюминиевого сплава.
Изменение направления движения
Вращение может быть изменено, нажав на переключатель CCW/CW на корпусе. (Заводские настройки: "CW")

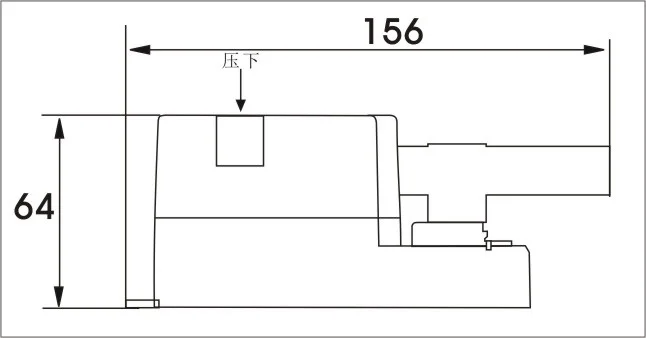

Размеры и привод проводки
Привод 4 нм
Привод 6 нм/10 нм

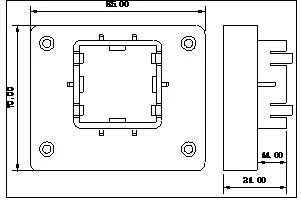

Размер соединителя
Схема проводки
Черный провод-провод commen.
Коричневый провод-это открытый провод, когда мощность включена, клапан повернет зенковки, клапан открывается.
Красный провод-это закрытый провод, когда мощность включена, клапан будет поворачиваться часами, клапан закроется.
При отключении питания клапан останется в положении тока. Таким образом, открытый угол может быть зафиксирован в зависимости от времени источника питания.
