Примечание:
1. Пожалуйста, сообщите нам план направления потока клапана, или мы отправим план направления потока, при размещении заказа. Вы можете выбрать из раздела «направление потока» ниже!
План направления потока:
Название продукта

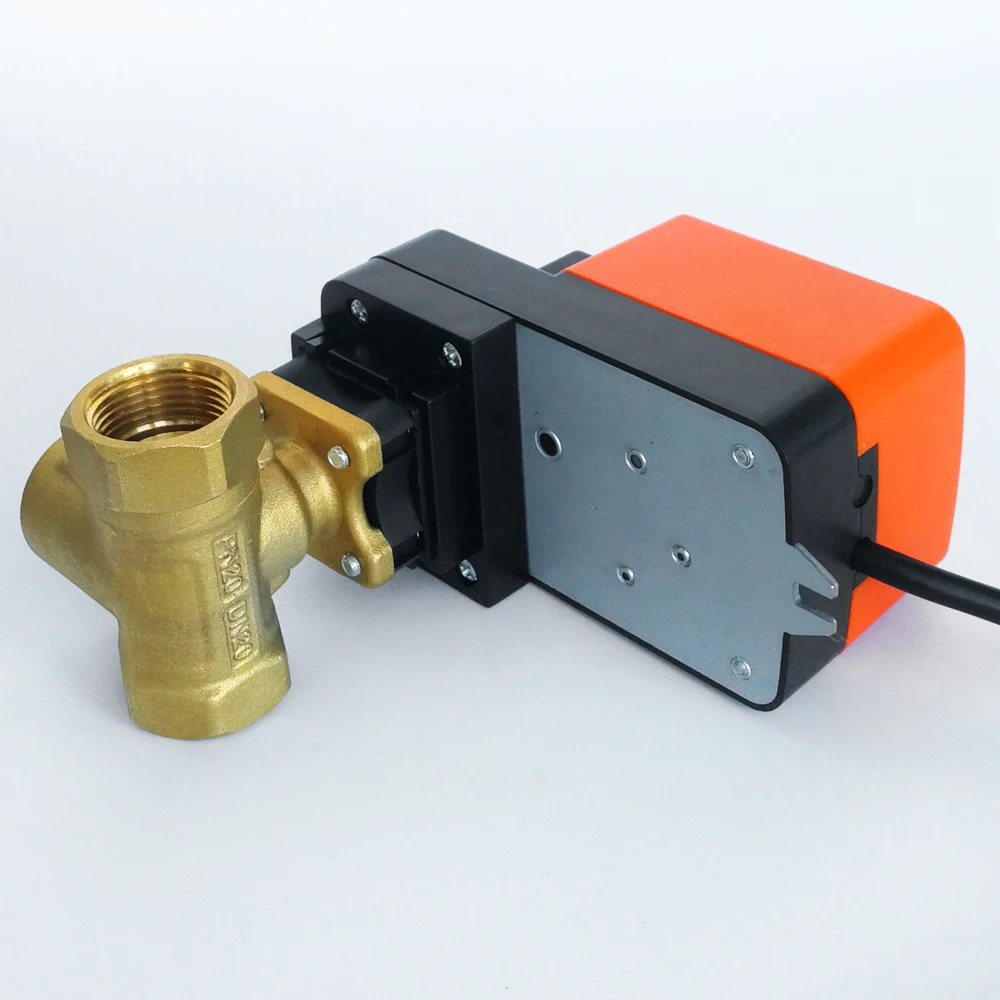

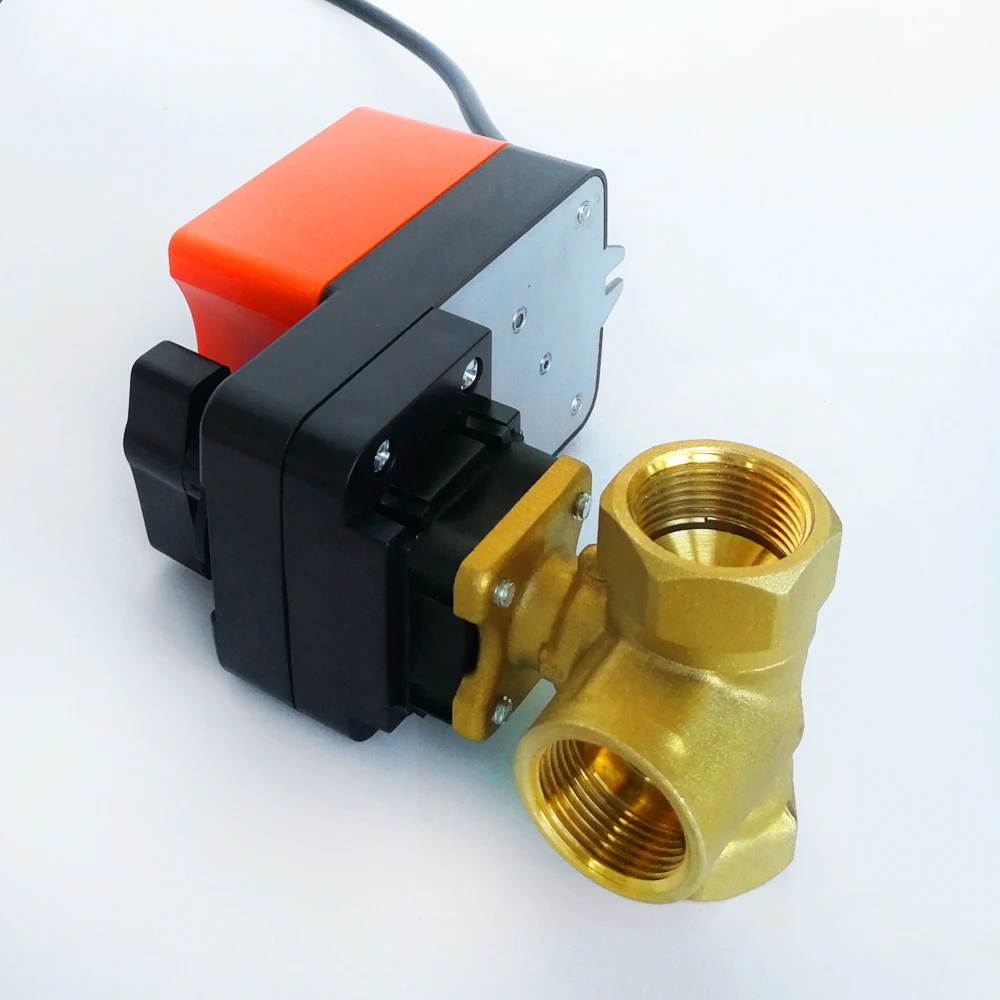

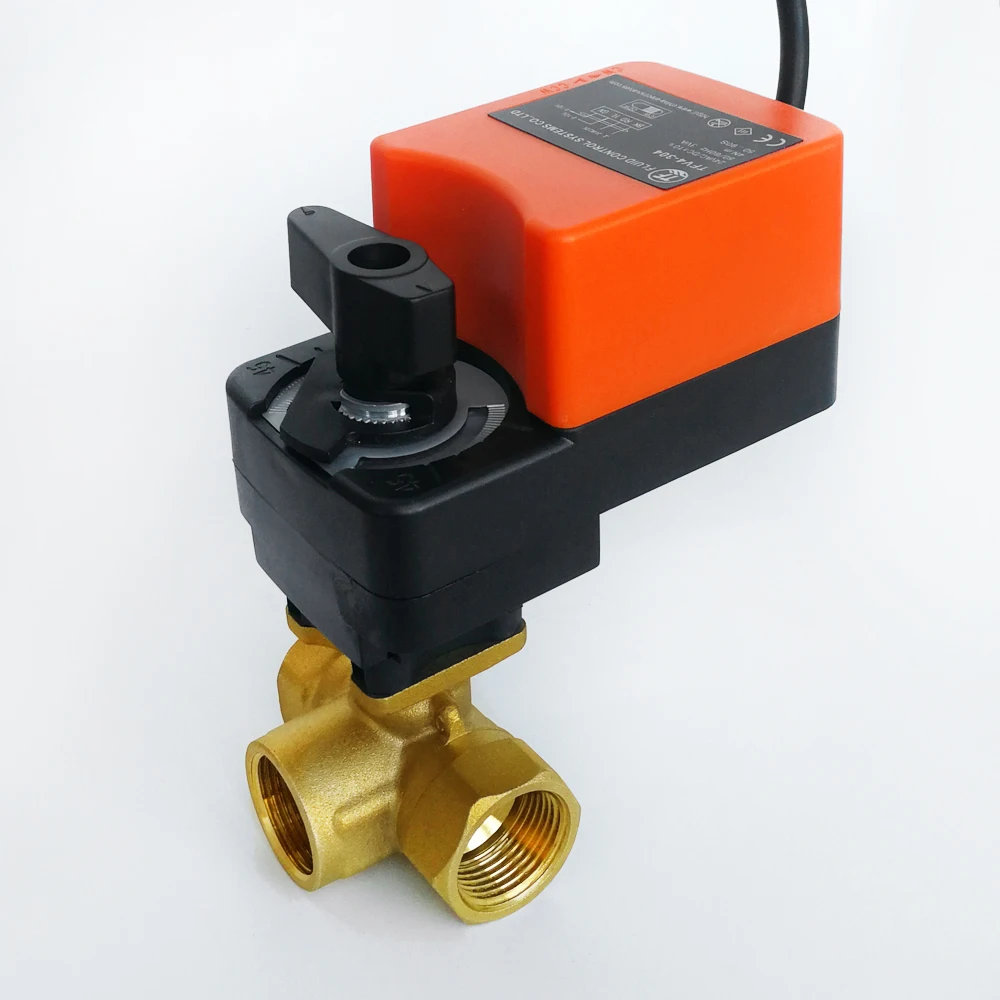

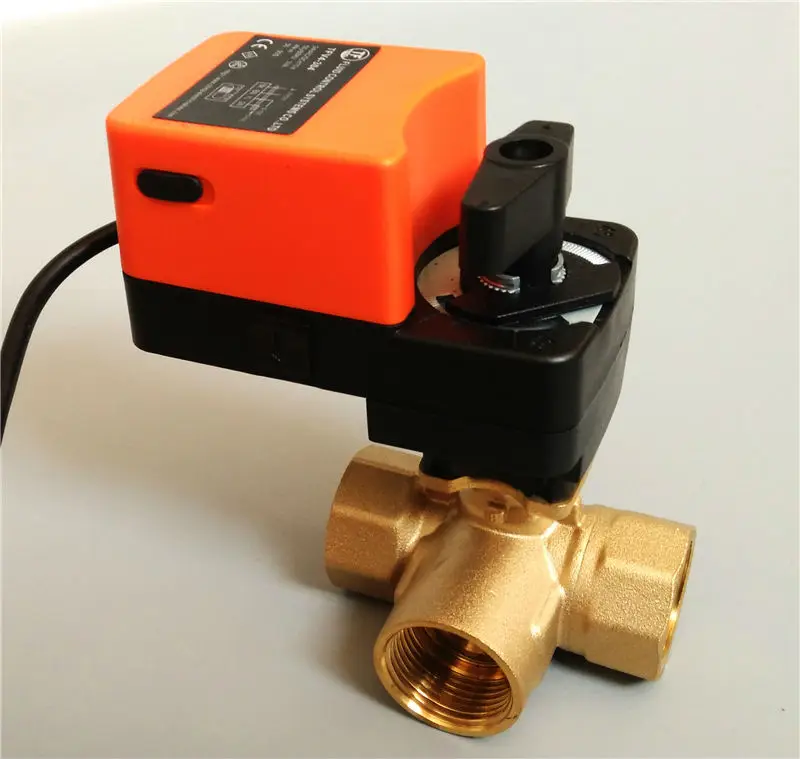

11/4 "AC220V Электрический шаровой клапан, 3 пути, тип вкл/выкл, DN32 с ручным управлением может открыть любой угол для 50% гликоля
Применение
Система HVAC
Система отопления
Система очистки воды
Промышленное оборудование
Привод
Рабочее напряжение: 220В переменного тока ± 15%
Сила крутящего момента: 6 нм
Угол поворота: 90 градусов.
Класс защиты: IP54
Время работы: 50S-120S
Ручная ручка автоматическая система защиты от перегрузки (ручной выбор направления вращения шара: C.W. /C.C.W, заводская установка C.W)
Характеристика потока: равный процент
Диапазон потока: 0%-100%

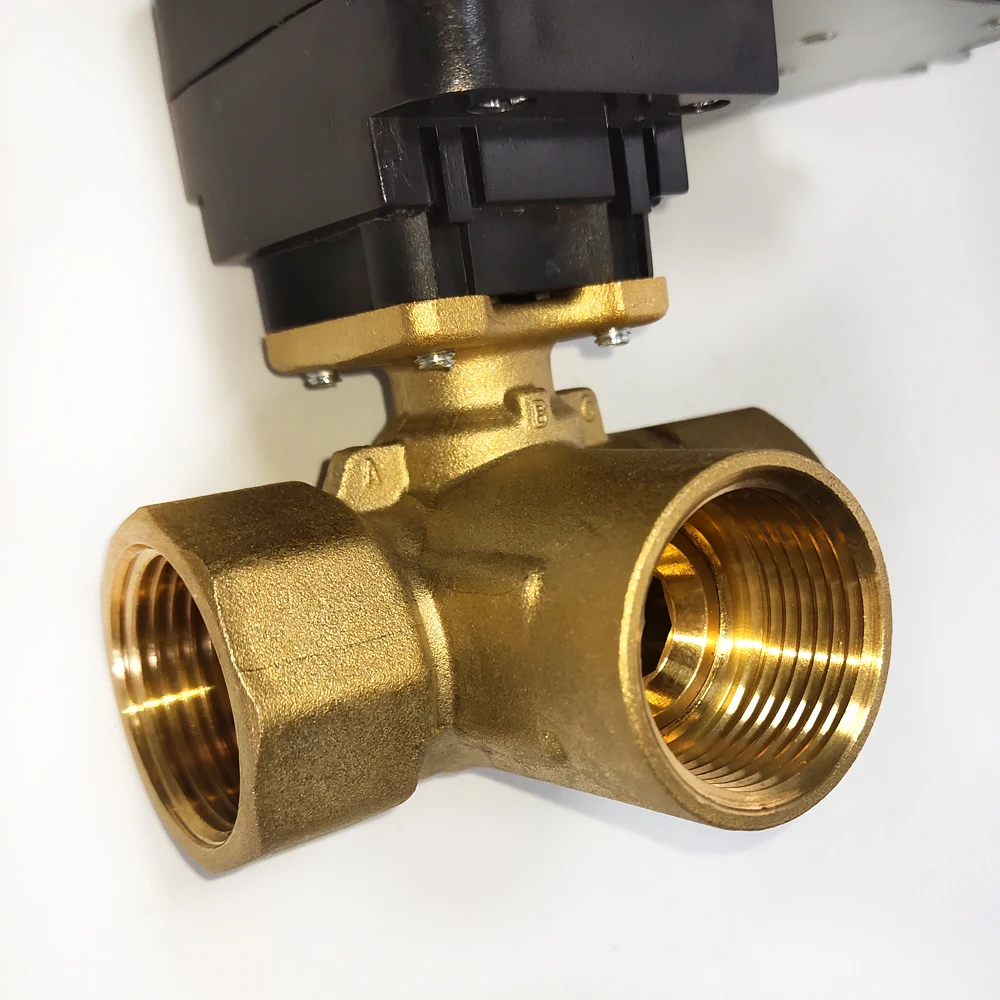

Корпус клапана:
Размер: 11/4''
Синий, зеленый, красный-Тип клапана: 3-сторонний выход
Характеристика потока: равный процент, ВКЛ/ВЫКЛ
Соединитель трубы: внутренняя резьба
Температура среды: 2 °C...90 °C
Температура окружающей среды. Диапазон:-5…+ 60 °C; 0…90% RH
Средняя: холодная/горячая вода, 50% гликоль
Номинальное давление: PN20
Номер модели
DN (мм)
Дюйм
Kvs (м3/ч)
Pmax
(МПа)
Ps
(КПа)
2-ходовой
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
3-сторонний выход
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
Материал
Корпус клапана: Кованая латунь, Hpb59-1
Уплотнение: шар: EPDM + PTFE
Шар: хромированная латунь
Стебель: EPDM
Разъем клапана: PC
Шпиндель клапана: алюминиевый сплав
Корпус привода и клапана

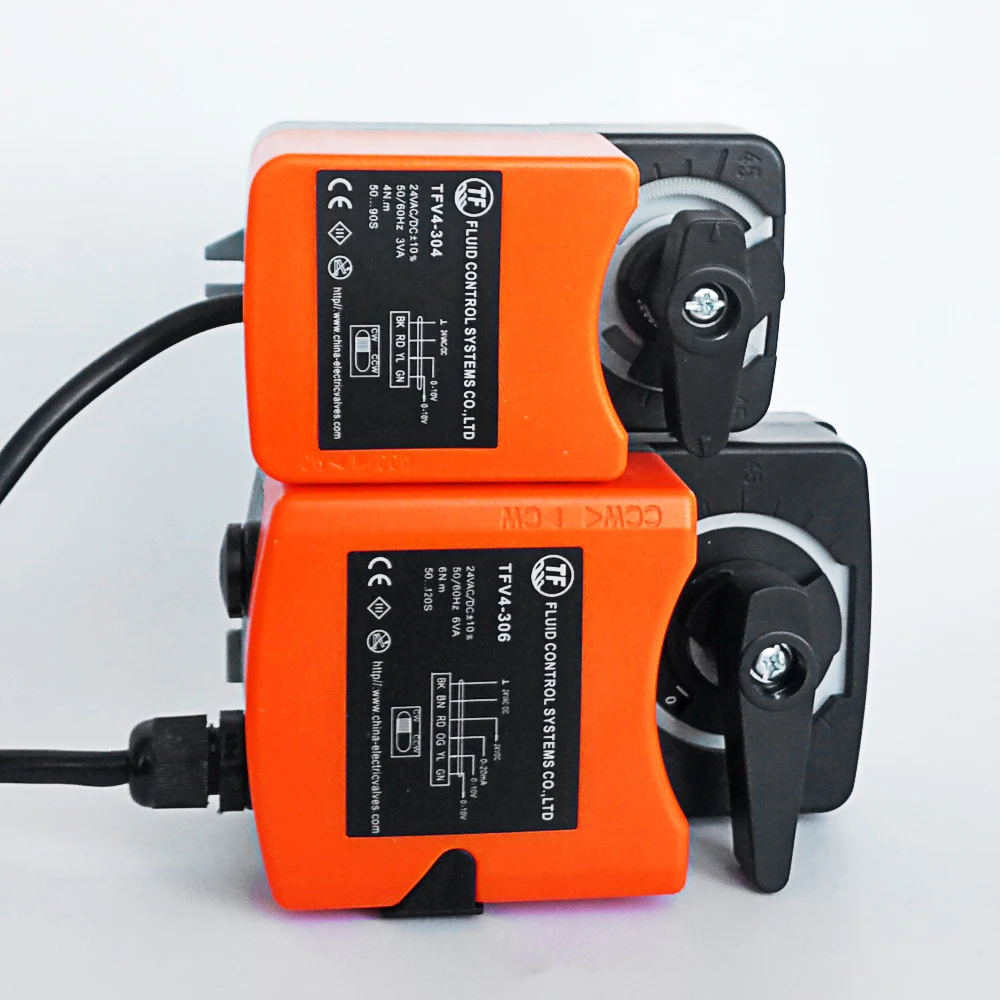

Номер модели
Рабочее напряжение
Тип привода
Выходной крутящий момент
Потребление
Корпус клапана
WVA4-304
24VAC/DC ± 15%
0(2)-10VDC
4Н. М
3VA
DN25,DN20,DN15
WVA4-306
24VAC/DC ± 15%
(0(2)-10VDC/0(4)-20Ma)
6Н. М
6ва
DN50, DN40,DN32,
WVA4-310
24VAC/DC ± 15%
(0(2)-10VDC/0(4)-20Ma)
10н. М
6ва
DN50
Установка:
1. Убедитесь, что корпус клапана полностью открыт.
2. Убедитесь, что привод находится в полностью открытом положении, как показано на следующем рисунке:
3. Выравнивание штока клапана, нажмите вниз шпиндель из алюминиевого сплава.
Изменение направления движения
Вращение может быть изменено, нажав на переключатель CCW/CW на корпусе. (Заводские настройки: "CW")
Размеры и привод проводки
Привод 4 нм
Привод 6 нм/10 нм
Размер соединителя
Схема проводки
Черный провод-провод commen.
Коричневый провод-это открытый провод, когда мощность включена, клапан повернет зенковки, клапан открывается.
Красный провод-это закрытый провод, когда мощность включена, клапан будет поворачиваться часами, клапан закроется.
При отключении питания клапан останется в положении тока. Таким образом, открытый угол может быть зафиксирован в зависимости от времени источника питания.
