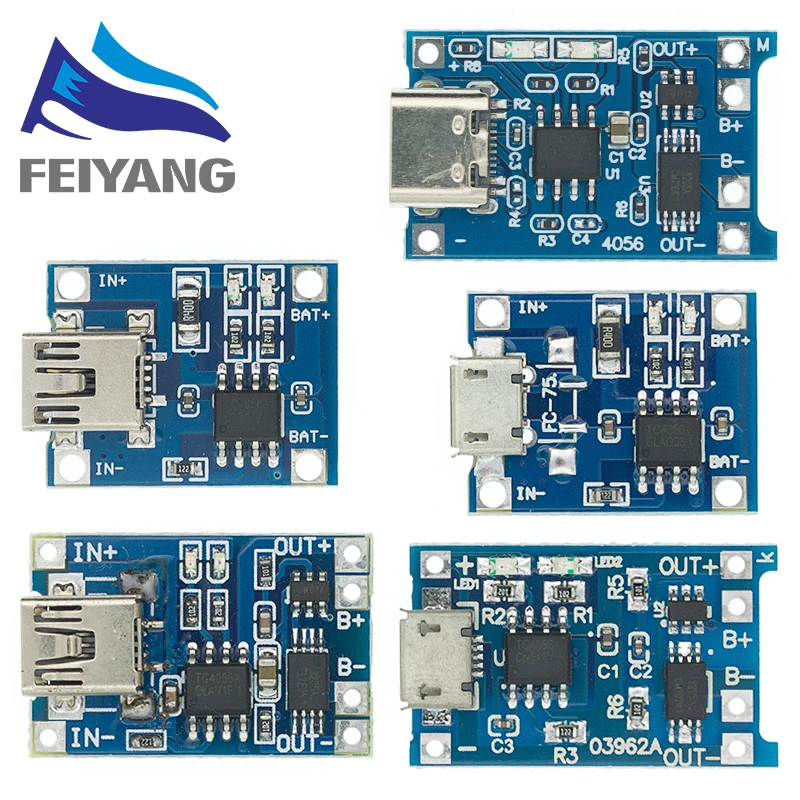

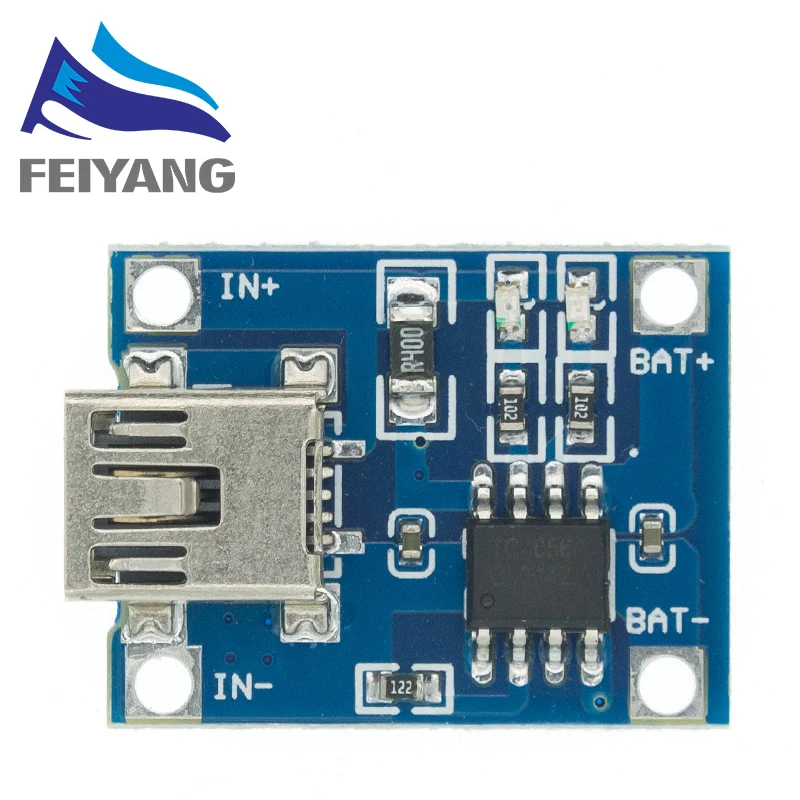

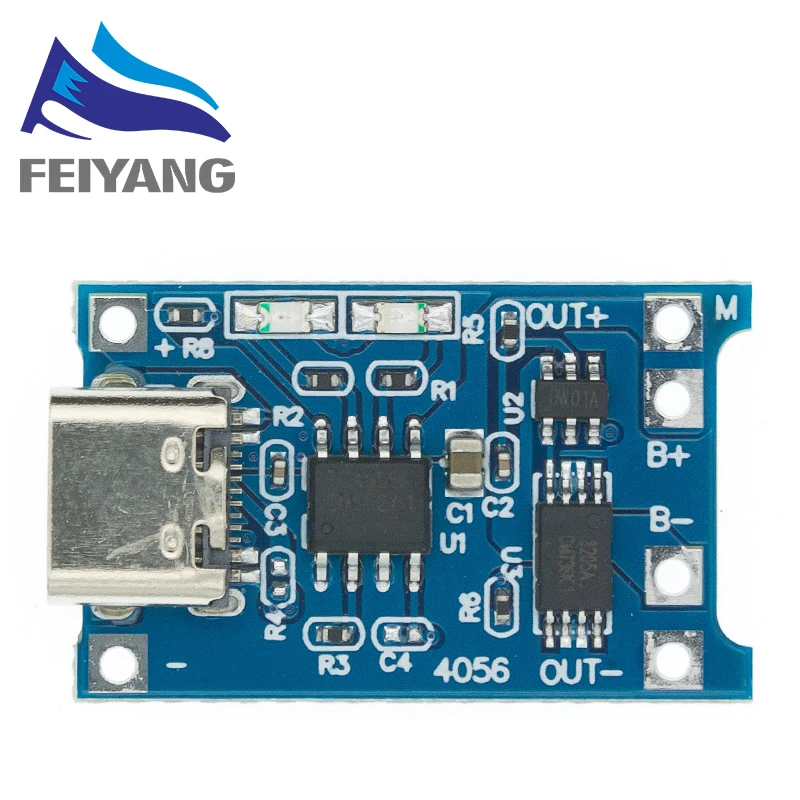

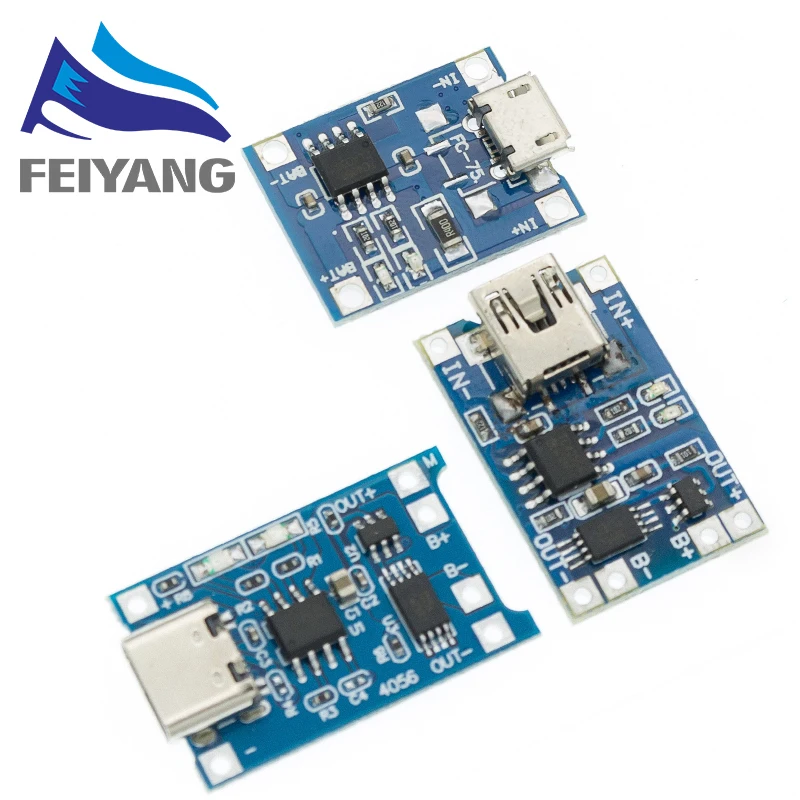

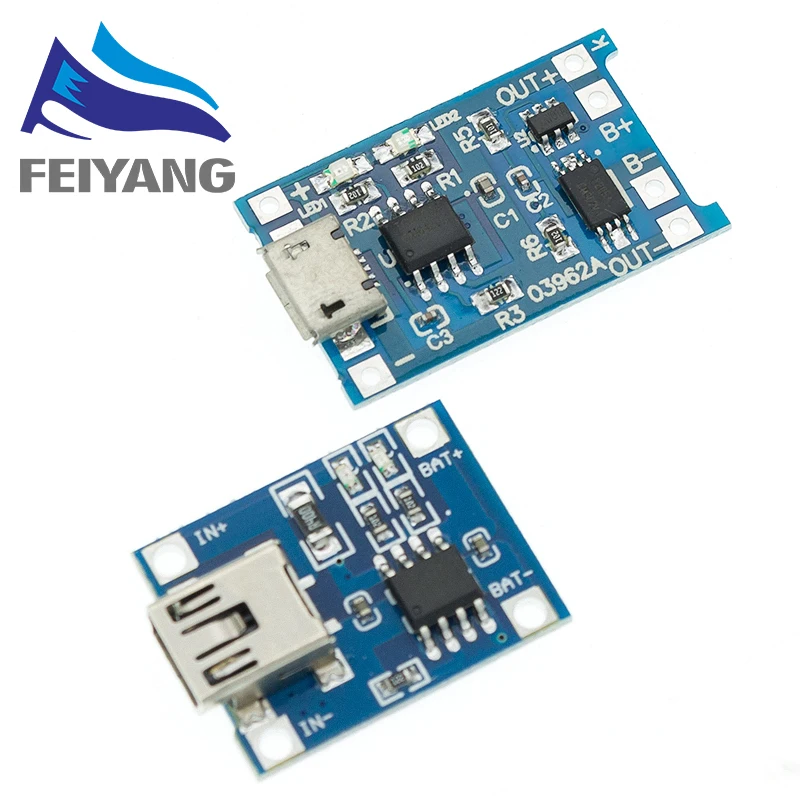

Зарядная плата с разъемами Type-c Micro USB, 5 В, 1 А, 18650 TP4056, модуль зарядного устройства литиевой батареи, с защитой, двойной функцией, li-ion

Примечание:

1. Ампер-метр может быть подключен только к 5v входному концу модуля. 2. Лучше, чтобы зарядный ток равнялся 37% емкости аккумулятора. Если Вы заряжаете Аккумулятор 1000 мАч, тока 400 достаточно. 3. Соединительный провод не должен быть слишком толстым. 4. Убедитесь, что точка подключения хорошая. 5. В том случае, если Входное напряжение слишком высока, как, например, 5,2 v, ток будет меньше, чем 1000mA, это не выходит за пределы нормы. Это функция защиты, Автоматическая подзарядка тока, чтобы избежать повреждения чипа. 6. Нет реверсивной полярности.

Посылка включает в себя:

Заряд должен отключать терминал загрузки на положительном и отрицательном не может быть неправильным, пожалуйста, согласно спецификациям, в противном случае он будет поврежден напрямую.

В первый раз, когда вы получаете доступ к батарее, это может не иметь напряжения между выходом + и выходом-, затем получить доступ к напряжению 5 В, зарядить вашу энергию, может активировать цепь защиты, И батарея от B + B-, затем нарисуйте линию на коротком открытом также нужно перезаряжать для активации цепи защиты. Обратите внимание, что зарядное устройство должно быть в состоянии выпустить 1A или более, чтобы сделать при использовании мобильный телефон зарядное устройство вход, или не может заряжать

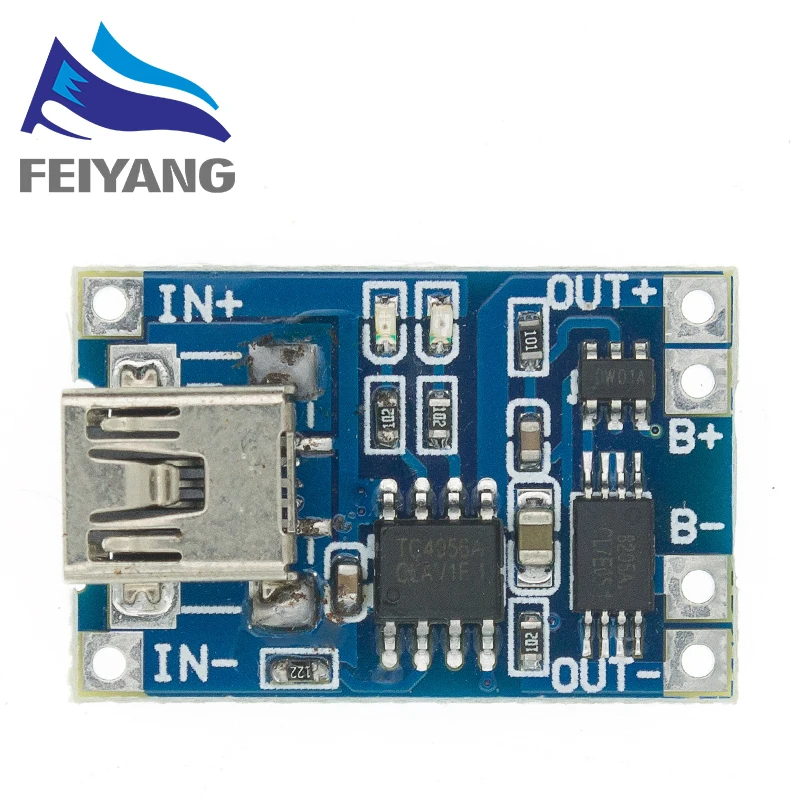

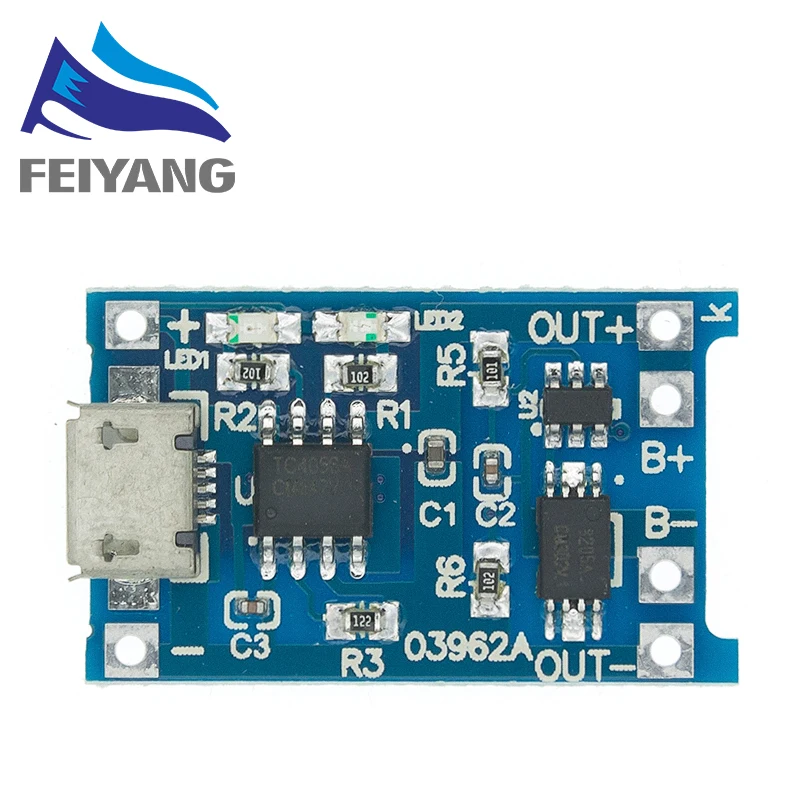

+ MICRO USB female и next - pads для ввода питания, доступа 5 В. B + положительная затем литиевая батарея, B-затем отрицательные литиевые батареи. Выход + и выход-подключен к нагрузке, например, к положительным и отрицательным электродам подключена Мобильная бустерная пластина или другая нагрузка.

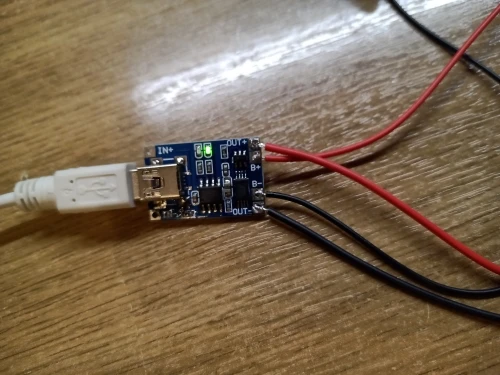

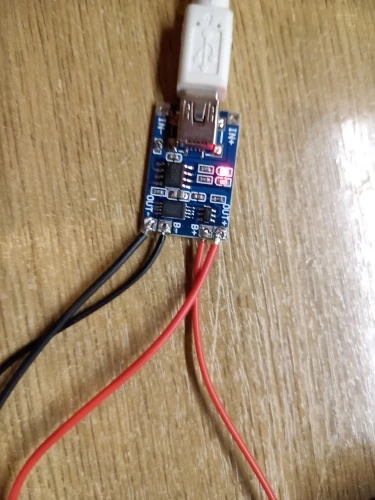

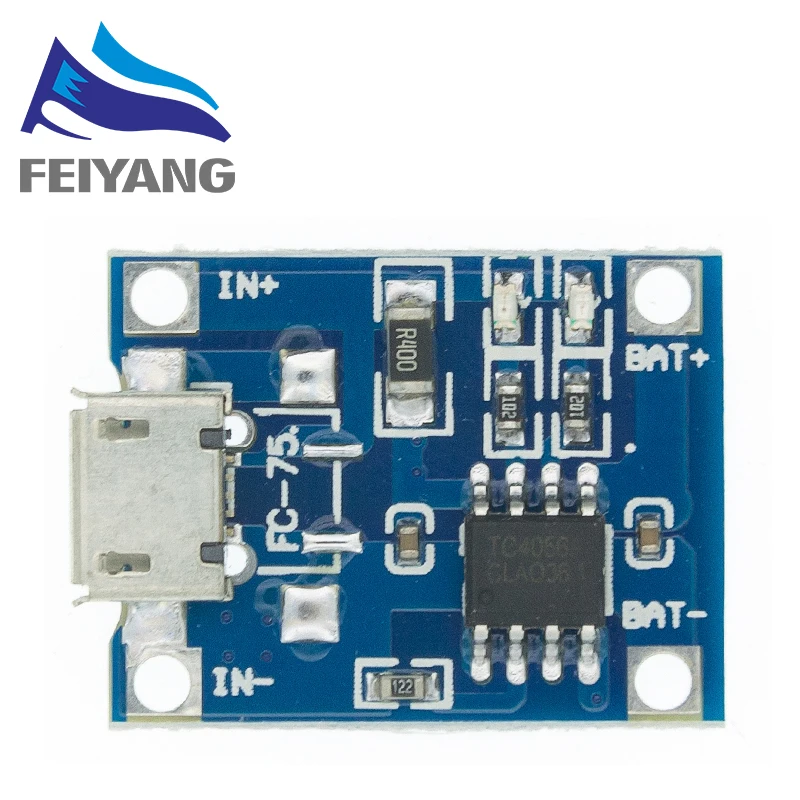

Подключите аккумулятор к B + B-, вставленный в USB женский мобильный телефон зарядное устройство, красный светильник заряжается, зеленый светильник в полном объеме.

TP4056-это полный одноэлементныйЛитий-ионный аккумулятор с постоянным током/линейным зарядным устройством постоянного напряжения. Посылка SOP40 с радиатором на нижней части TP4056 и меньшим количеством внешних компонентов делает TP4056 идеальной для портативных приложений. TP4056 подходит для USB питания и адаптера питания. Из-за внутренней PMOSFET архитектуры и анти-обратного пути зарядки, не требуется никаких внешних изоляционных диодов. Тепловой отзывы автоматически регулирует ток заряда для ограничения температуры чипа во время работы высокой мощности или при высоких температурах окружающей среды. Зарядное напряжение фиксируется на 4,2 V, а зарядный ток никель-металл может быть внешне установленной резистор. Когда ток зарядки падает до установленного значения 1/10 после достижения конечного напряжения поплавка, TP4056 автоматически прерывает цикл зарядки. Когда входное напряжение (адаптер переменного тока или Питание USB) удаляется, TP4056 автоматически входит в состояние низкого тока, уменьшая ток утечки батареи до менее 2uA. TP4056 также может быть помещен в режим выключения, когда есть источник питания, уменьшая ток питания до 55uA. Другие характеристики TP4056 включают Датчик температуры батареи, блокировку низкого напряжения, автоматическую перезарядку, светодиодный штырь состояния для зарядки и завершения. 100% абсолютно новый и высококачественный модуль зарядки: линейная зарядка. Ток: 1 а регулируется. Точность зарядки: 1.5%. Вход напряжение: 4,5 V-5,5 V. Полная зарядка напряжения: 4,2 V ± 1% Светодиодный индикатор: Красный заряжается зеленый полностью заряжен. Входной интерфейс: micro USB/mini usb/type-c usb Рабочая температура: от-10 ° до + 85 °. Перевернутая Полярность: нет. В Батарея защита от избыточного заряда благодаря напряжение: 4,28 V Батарея перезаряда подъема напряжения: 4,00 V Батарея защита от перегрузки напряжения: 3,0 V Батарея разряда выходного напряжения: 3,2 V Батарея: ток защиты от перегрузки по току 3 a Примечание: 1. Ампер-метр может быть подключен только к входному концу модуля 5 В. 2. Лучше, чтобы зарядный ток равнялся 37% емкости аккумулятора. Если Вы заряжаете Аккумулятор 1000 мАч, тока 400 достаточно. 3. Соединительный провод не должен быть слишком толстым. 4. Убедитесь, что точка подключения хорошая. 5. В том случае, если Входное напряжение слишком высока, как, например, 5,2 v, ток будет меньше, чем 1000mA, это не выходит за пределы нормы. Это функция защиты, Автоматическая подзарядка тока, чтобы избежать повреждения чипа.
