Тестер транзисторов V1.13 Mega328, измеритель емкости с диодами, ШИМ, генератор прямоугольных волн и частоты

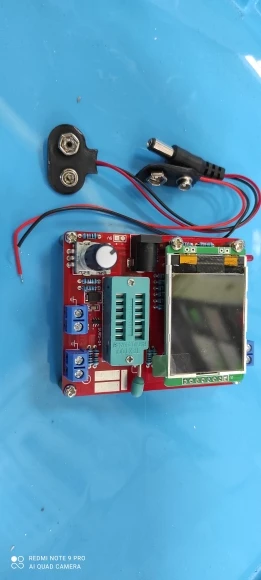

Мощность: Тестер транзисторов может работать от 6,8 V - 12V DC. Этого можно добиться с помощью батареи уровня 9 В. Два 3,7 в Литий-ионный аккумулятор последовательно. Или адаптер переменного тока. При включении сила тока составляет около 30 мА при 9 В постоянного тока.

Контроль: Тестер транзисторов управляется «поворотным импульсным энкодером с переключателем» или коротким «RPEWS», этот компонент имеет четыре Режим работы, короткое время нажмите на ручку, нажмите и удерживайте, влево и вправо поверните ручку. Когда работает тестер транзисторов. Короткое нажатие RPEWS включит транзисторный тестер и начнет тест. Транзисторный тестер будет ждать ввода пользователем в конце теста. Во время завершения тестирования, и перед автоматическим выключением. Длительное нажатие или вращение влево и вправо RPEWS будет Войдите в функциональное меню. В функциональном меню ">" в левом столбце для индексации выбранного элемента меню. Для ввода конкретного Функция, просто щелчок RPEWS. В пределах определенной функции нажмите и удерживайте ручку, чтобы выйти и вернуться к функции Меню.

Тест: Испытательный аппарат для транзисторов имеет три тестовые точки (TP1,TP2,TP3), в тестовом гнезде три распределены следующим образом.

На правой стороне тестового гнезда находится испытательная Панель SMT, также имеется номер для идентификации каждого.

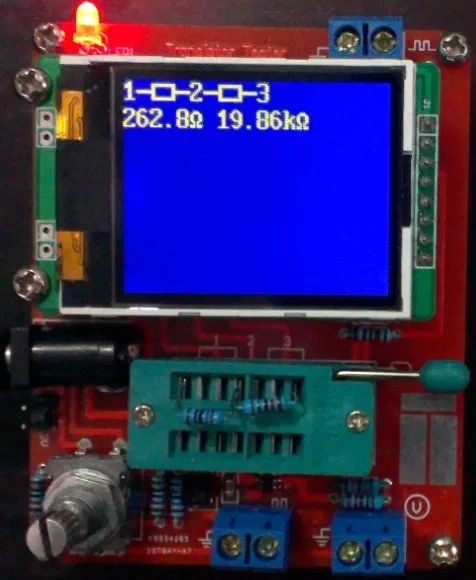

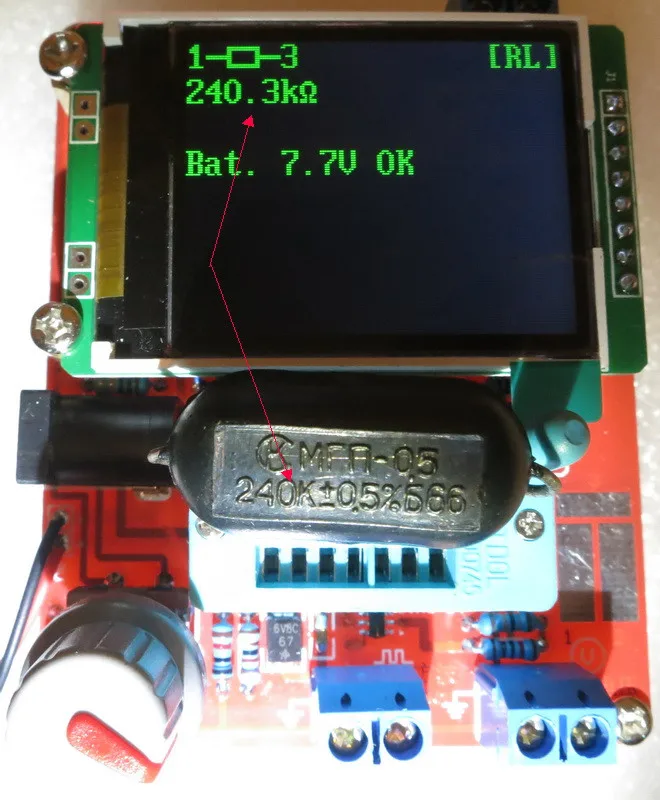

При тестировании двух свинцовых компонентов (резистор, конденсатор, индуктор) два свинца могут выбрать любую две тестовые точки. Если TP1 и TP3 Выбирается, тест войдет в «Режим серии Test», когда тест будет завершен. Иначе тест начнется снова через короткое время Пресс RPEWS.

Внимание: все способы обязательно разрядите конденсаторы перед их подключением к тестеру! Тестер может быть поврежден Перед включением. На портах MCU есть лишь небольшая защита. Если вы пытаетесь протестировать компоненты, установленные в цепи, требуется дополнительная осторожность. В любом случае оборудование должно быть отключено от источника питания и вы должны быть уверены, что в оборудовании не остается остаточного напряжения.

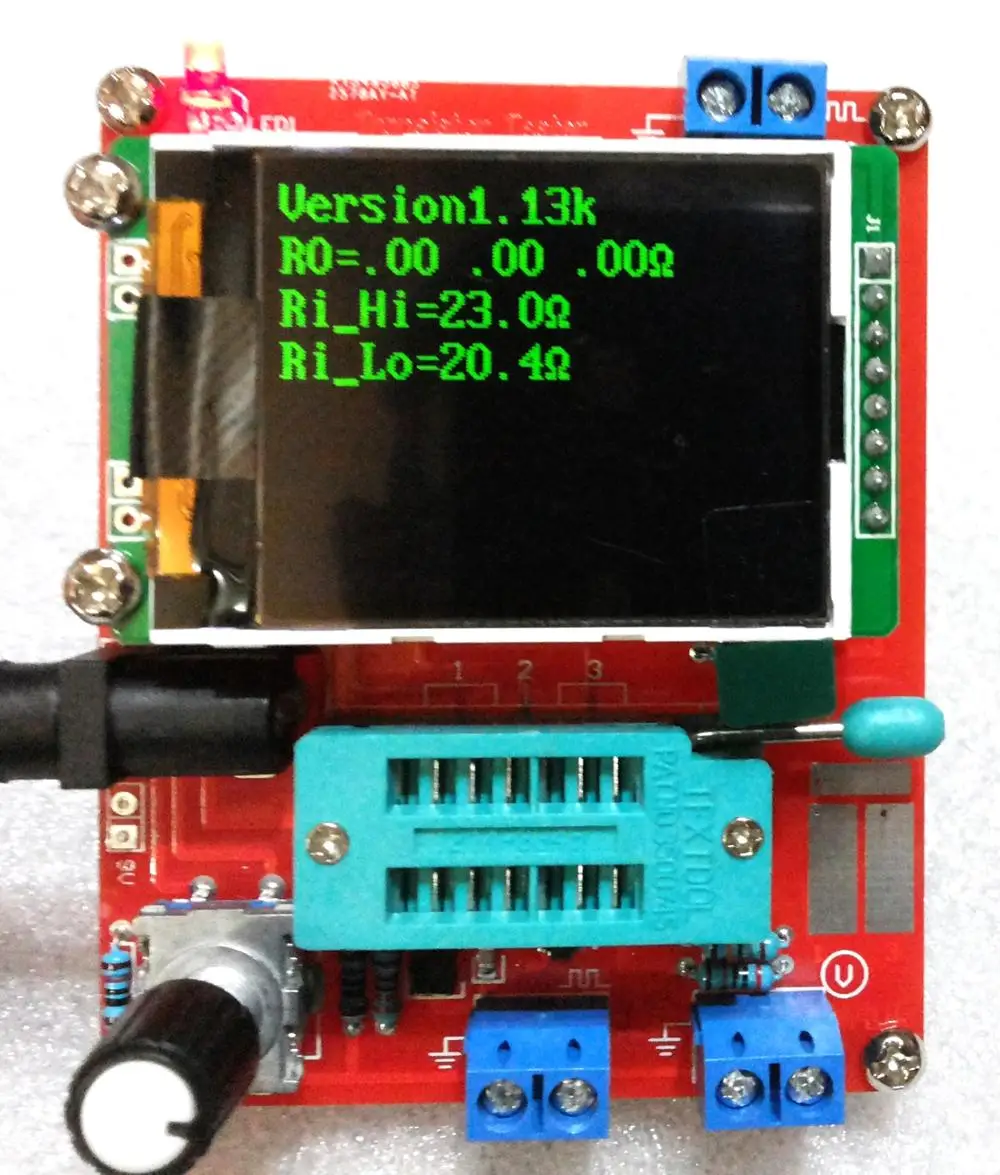

Самопроверка и калибровка: Самотестирование может быть подготовлено путем соединения всех трех тестовых точек вместе и нажатия RPEWS, цвет ЖК-дисплей тестера изменится на Белый шрифт и черный фон. Подскажите строку "Selftest mode ..? ", чтобы начать самопроверку, RPEWS необходимо повторно нажать в течение 2 секунд, иначе тестер продолжит нормальное измерение. Сейчас начнется самотестирование, тестер подскажет вам для следующего шага. Подождите время, пока не подскажет струна "изолировать зонды!", при Тогда удалите соединение трех тестовых точек. Тестер будет ждать, пока не почувствуется отключение. Затем тестер Продолжить процесс самопроверки. Если это первый раз использовать самопроверку (транзисторный тестер собирается самостоятельно с нуля), Тестер скоро подскажет строку «1-|-3 > 100 нФ», конденсатор с любой емкостью от 100 нФ до 20 мкФ, подключенный к контакту Для последней задачи калибровки требуется 1 и 3 контакта, следует подключить конденсатор, не до того, как будет показан этот текст. С этим Смещенное напряжение Аналогового компаратора будет компенсировано для лучшего измерения значений емкости.

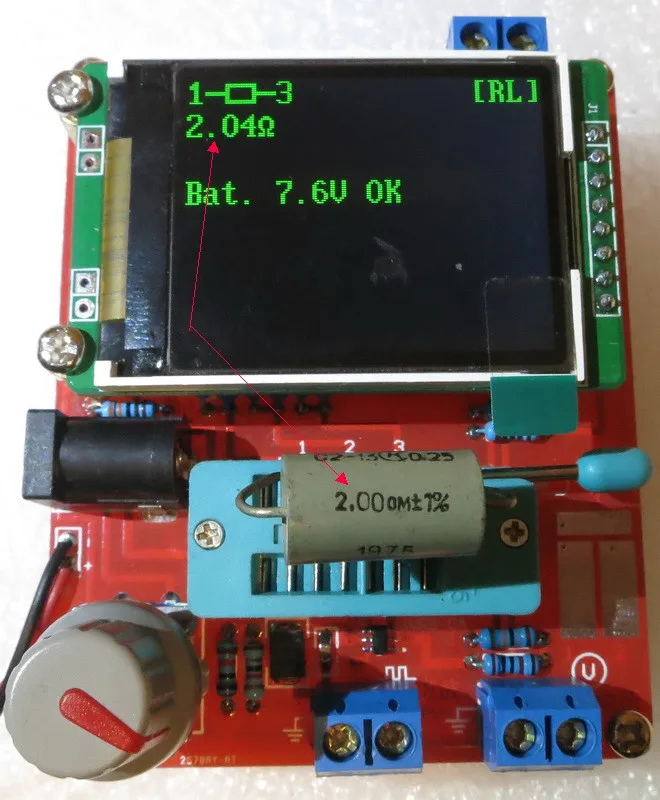

Специальные советы по использованию: Обычно Тестер показывает напряжение батареи при каждом запуске. Если напряжение падает ниже предела, сзади отображается предупреждение Напряжение аккумулятора. Если вы используете перезаряжаемый аккумулятор 9 В, вы должны заменить аккумулятор как можно скорее или вы должны Перезарядка. Измеренное напряжение питания будет отображаться во второй строке дисплея в течение 1 секунды с надписью «VCC = x.xxV». Он не может повторять часто Достаточно, чтобы конденсаторы были разряжены перед измерением. В противном случае тестер может быть поврежден до кнопки запуска Нажимается. Если вы пытаетесь измерить компоненты в собранном состоянии, оборудование должно быть всеми способами отключено от Источник питания. Кроме того, вы должны быть уверены, что в оборудовании нет остаточного напряжения. Каждый электронный Оборудование имеет конденсаторы внутри! Если вы пытаетесь измерить небольшие значения резисторов, следует учитывать сопротивление разъемов и кабелей. В Важно качество и состояние штекерных разъемов, также сопротивление кабелей, используемых для измерения. То же самое есть в Сила для измерения ЭПС конденсаторов. При плохом подключении кабеля значение ESR 0,02 Ом может вырасти до 0,61 Ом. Вы не должны ожидать очень хорошей точности результатов измерений, особенно измерения ЭПС и результатов Измерение индуктивности не очень точное

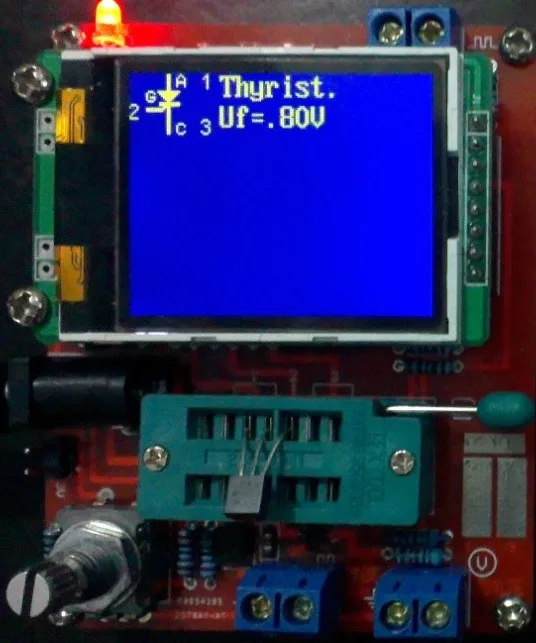

Компоненты с проблемами: Следует учитывать, интерпретируя результаты измерений, что схема транзисторного тестера предназначена для Полупроводники малого сигнала. При нормальных условиях измерения ток измерения может достигать всего 6 мА. Мощность Полупроводники часто вызывают проблемы из-за остаточного тока с идентификацией и измерением соединения Значение емкости. Тестер часто не может подавать ток зажигания или удерживающий ток для силовых тиристоров или ТРИАКОВ. Так что Тиристор может быть обнаружен как транзистор NPN или диод. Также возможно, что Тиристор или триакор обнаружен как Неизвестный. Еще одной проблемой является идентификация полупроводников со встроенными резисторами. Итак, Диод-эмиттер BU508D ТРАНЗИСТОР не может быть обнаружен из-за параллельно подключенного внутреннего резистора 42 Ом. Поэтому функция транзистора Также невозможно протестировать. Проблема с обнаружением также возникает с силовыми транзисторами Дарлингтона. Мы можем найти часто внутренний Базовые эмиттерные резисторы, которые затрудняют определение компонента с малым током измерения.

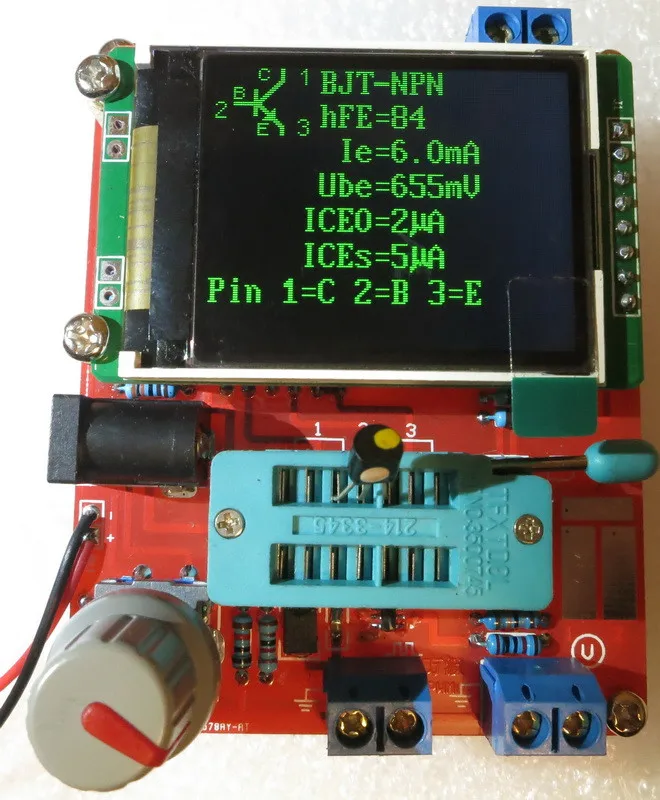

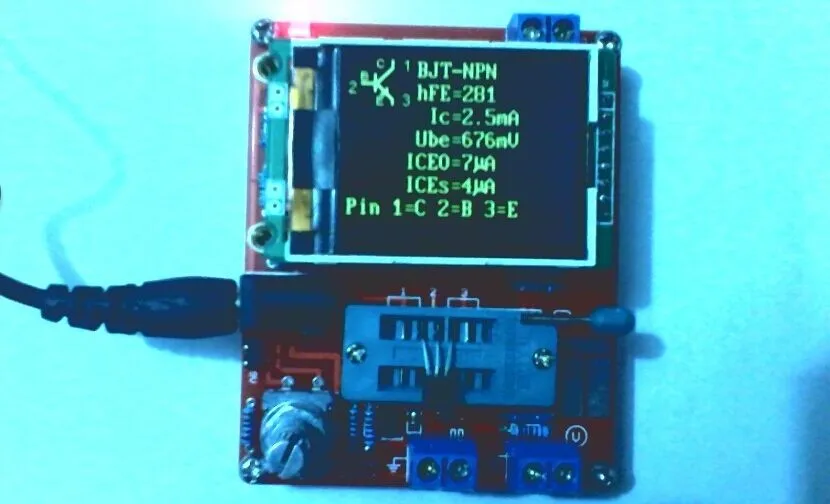

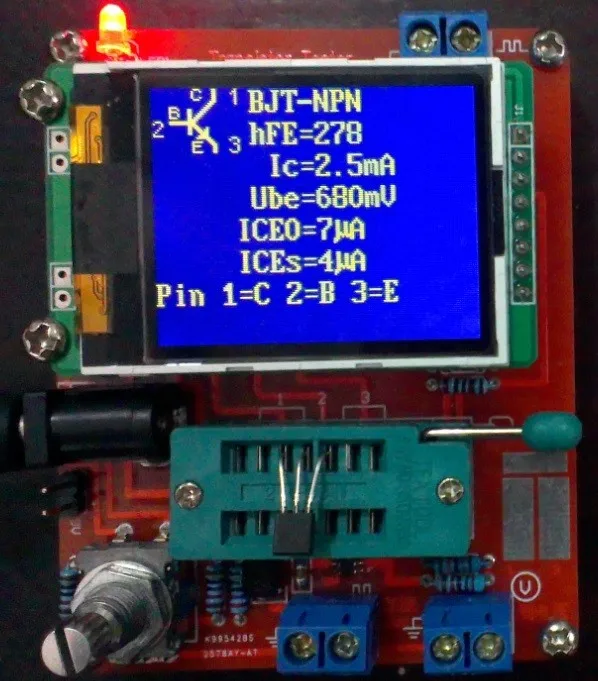

Измерение транзисторов PNP и NPN: Для нормального измерения три контакта транзистора будут подключаться в любом порядке к измерительным входам Тестер транзисторов. После нажатия RPEWS, Тестер показывает в row1 тип (NPN или PNP), возможную интегрированную защиту Диод пути коллектора-эмиттера и последовательности штырьков. Символ диода отображается с правильной полярностью. Показания 2 ряда Коэффициент усиления тока (hfe =...) и пороговое напряжение базового эмиттера. Вы должны знать, что тестер может Измерьте коэффициент усиления с помощью двух различных схем, общего излучателя и общей цепи коллектора (эмиттер Подписчик). На ЖК-экране отображается только более высокий результат. С германиевыми транзисторами часто коллектор отключения тока ICEO с меньшим током базы или коллектор остаточного тока ICES При удержании основания до уровня излучателя измеряется

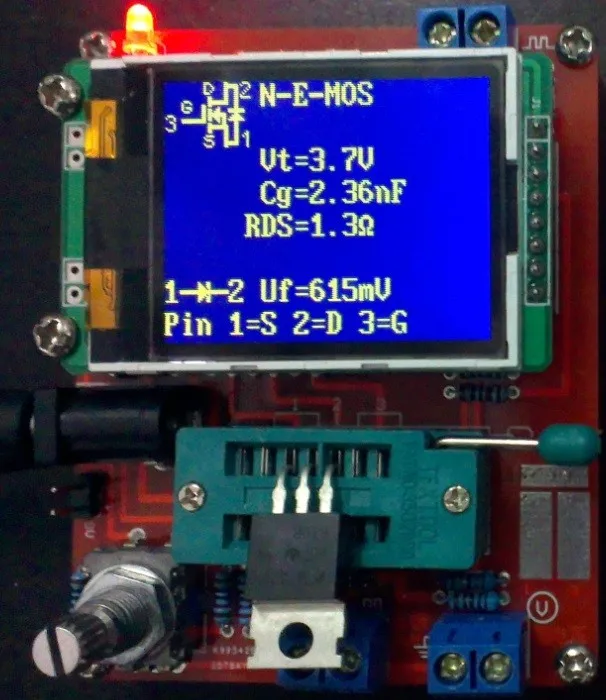

Измерение транзисторов JFET и D-MOS: Поскольку Структура типа JFET симметрична, источник и сток этого транзистора нельзя различаться. Обычно одним из параметров этого транзистора является ток транзистора с затвором на том же уровне, что и у источника. Этот ток Часто выше, чем ток, который может быть достигнут с помощью измерительной схемы транзисторного тестера с 680 Ом Резистор. По этой причине резистор 680 Ом подключается к источнику. Таким образом, ворота получают с ростом тока А Отрицательное напряжение смещения. Тестер сообщает исходный ток данной цепи и дополнительно напряжение смещения затвора. Так что Различные модели могут различаться. D-MOS транзисторов (типа истощения) измеряются тем же способом. Вы должны знать для повышения МОП-транзисторы (P-E-MOS или N-E-MOS), что измерение порога ворот Напряжение (Vth) является более сложным с небольшими значениями пропускной способности затвора. Можно получить лучшее значение напряжения, если подключить конденсатор Со значением некоторого НФ параллельно воротам/источникам. Пороговое напряжение ворот узнает при токе Слива около 3.5mA для a P-E-MOS и около 4mA для a N-E-MOS

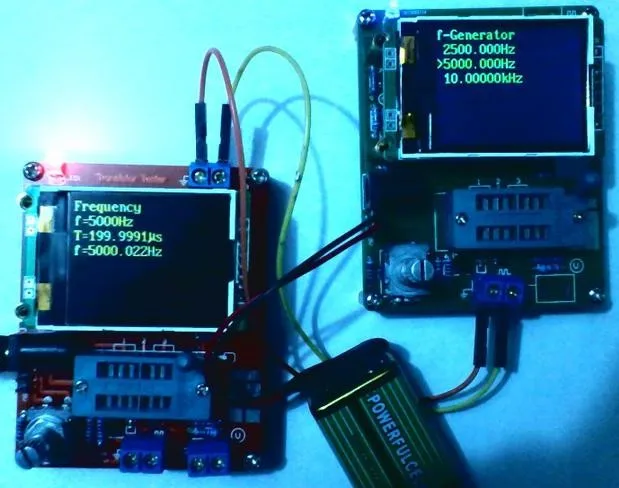

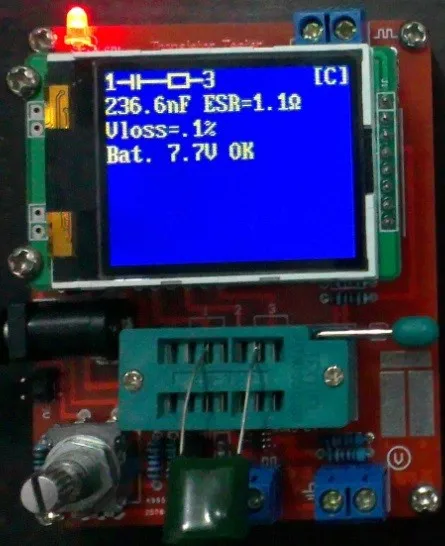

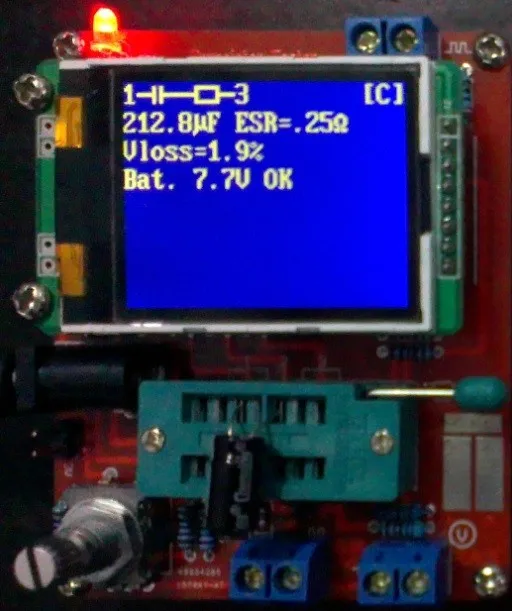

Описание функционального меню: 1. Выключить Введите эту функцию, тестер немедленно отключится. 2. Транзистор Тест транзистора, это также функция по умолчанию при включении. 3. Частота Измерение частоты, для частот ниже 25 кГц обычное измерение сопровождается измерением Период времени. Это дополнительное измерение выполняется только после измерения нормальной частоты. 4.f-генератор Генерация сигнала, эта функция может выводить прямоугольную волну. С различной частотой на выбор. 5. 10-битный ШИМ Функция "10-битный ШИМ" (широкоимпульсная модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом Ширина на штифте TP2. При коротком нажатии клавиш (<0,5 с) ширина пульса увеличивается на 1%, при более длинном нажатии клавиши пульса Ширина увеличена на 10%. Если 99% превышен, из результата вычитается 100%. Функцию можно выйти с очень Длительное нажатие клавиш (> 1,3 с). 6. C + ESR @ TP1:3 Дополнительная функция «C + ESR @ TP1:3» выбирает самостоятельное измерение емкости с ESR (эквивалентная серия Сопротивление) измерение на тестовых штифтах TP1 и TP3. Емкости от 2мкм до 50мф можно измерить. Потому что Напряжение измерения составляет всего около 300 мВ, в большинстве случаев конденсатор может быть измерен «в цепи» без предыдущего Разборка. Серия измерений может быть завершена длительным нажатием RPEWS. 7. Самопроверка С функцией меню "Selftest" выполняется полный самотест с калибровкой. С помощью этого вызова все тестовые функции от T1 до T7 А также Калибровка с внешним конденсатором выполняется каждый раз. 8. Напряжение Измерение напряжения, поскольку подключен разделитель напряжения 10:1(180K:20K), максимальное внешнее напряжение может быть 50 в, измерение также может быть выполнено путем непрерывного вращения RPEWS. 9. Показать данные Функция "показать данные" показывает Помимо номера версии программного обеспечения данные калибровки. Это и есть Нулевое сопротивление (R0) контактного сочетания 1:3, 2:3 и 1:2. Кроме того, сопротивление портовых выходов со стороны 5 В (RiHi) и на сторону 0V (RiLo) показаны. Значения нулевой емкости (C0) также отображаются со всеми комбинациями контактов (1:3, 2:3,1:2 и 3:1, 3:2 2:1). Наконец, значения коррекции для компаратора (с) и для исходного напряжения (с Р) Также показаны. Каждая страница отображается в течение 15 секунд, но вы можете выбрать следующую страницу нажатием кнопки или поворотом вправо Вращающийся регулятор. С левым поворотом поворотного энкодера можно повторить вывод последней страницы или вернуться к Предыдущая страница. 10. Фронтальный цвет Эта функция может изменить цвет шрифта, 16-битный цвет кодируется в формате RGB(565), что означает красный максимум = 31, максимальный зеленый = 63, максимальный синий = 31 соответственно. В этой функции кратковременное нажатие может индексировать цвет основы до Измените, поверните налево Уменьшите его значение и поверните направо Увеличьте его значение. Длительное нажатие сохранит результат и выйдет из Функция, пожалуйста, учитывайте фронтальный цвет и цвет задней части не может быть одинаковым. Это чехол для ЖК-дисплея. Если это произойдет, вам нужно сделать самопроверку, как ввести Описание Selftest is на странице 2. Selftest изменит обратную сторону

Цвет в черный и цвет шрифта в белый автоматически. Когда самопроверка закончится. У вас будет возможность изменить Цвет.

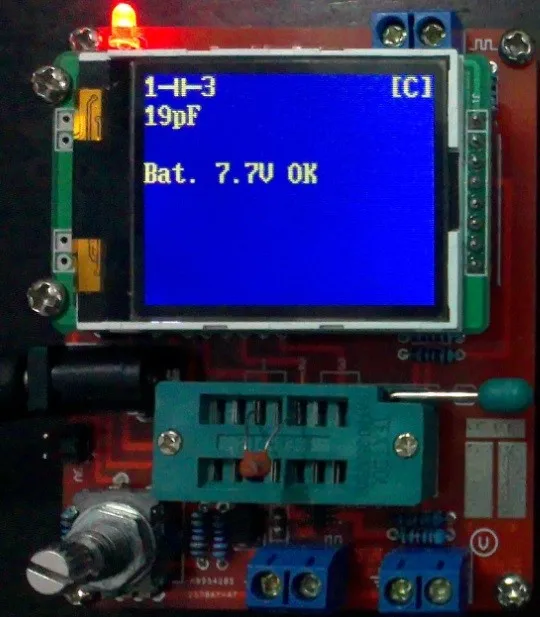

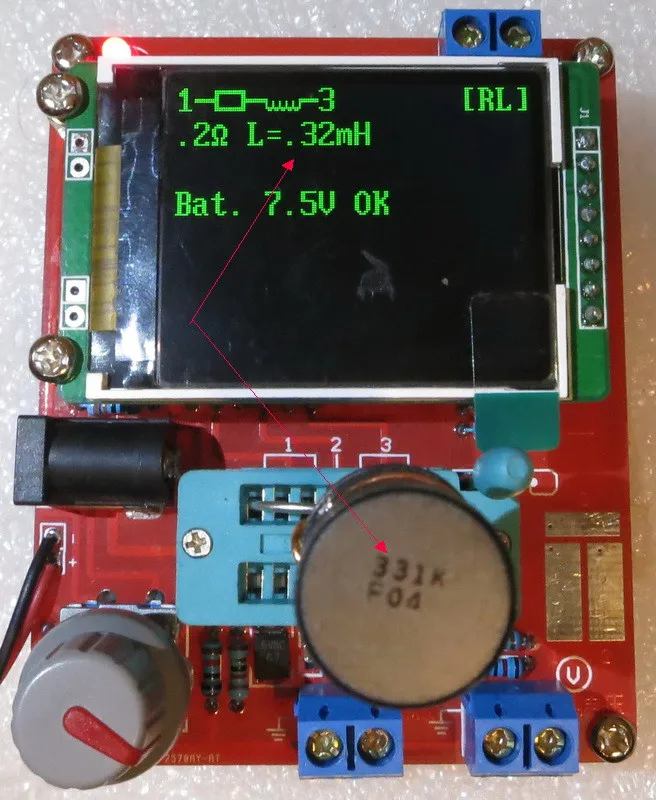

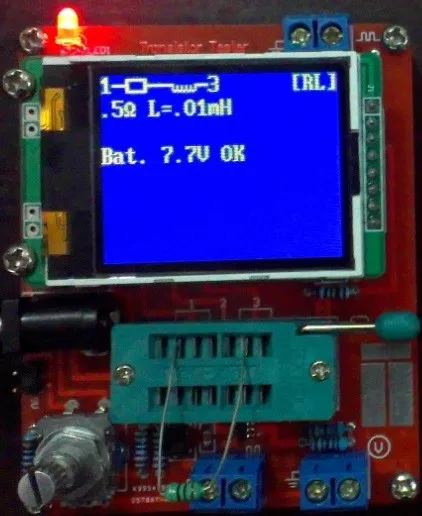

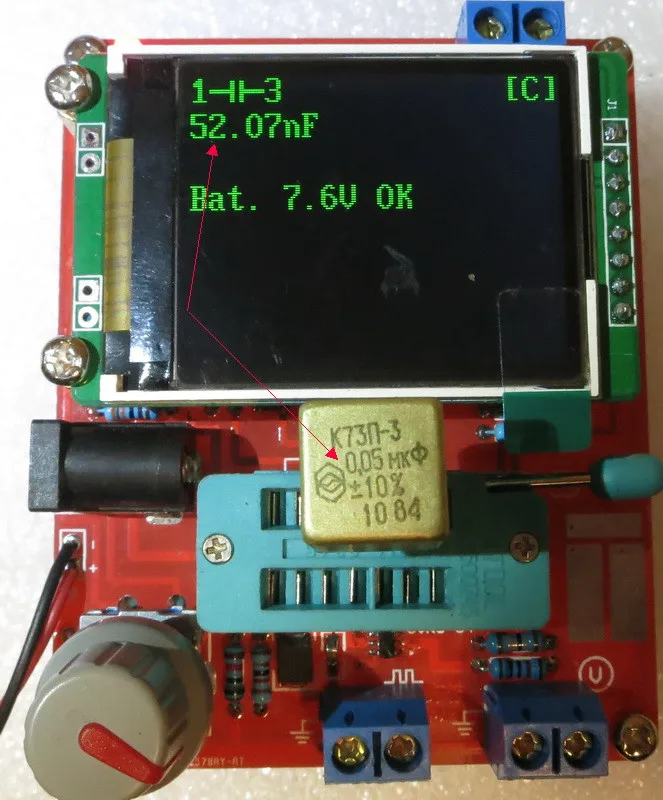

11. Задний цвет Эта функция совпадает с цветом передней части, за исключением изменения цвета фона. 12. 1-|-3 Эта функция может последовательно измерять емкость на TP1 ,TP3, эта функция может измерять очень маленький конденсатор. А Длительное нажатие выйдет из функции. 13. 1- - 3 Эта функция может последовательно измерять сопротивление и индуктивность при TP1 ,TP3, длительное нажатие выйдет из функции. 14.DS18B20 DS18B20 является цифровым термометром с 1 проводным протоколом связи, он выглядит как транзистор за счет Компоненпосылка до-92, поэтому он может поместиться в тестер транзисторов.

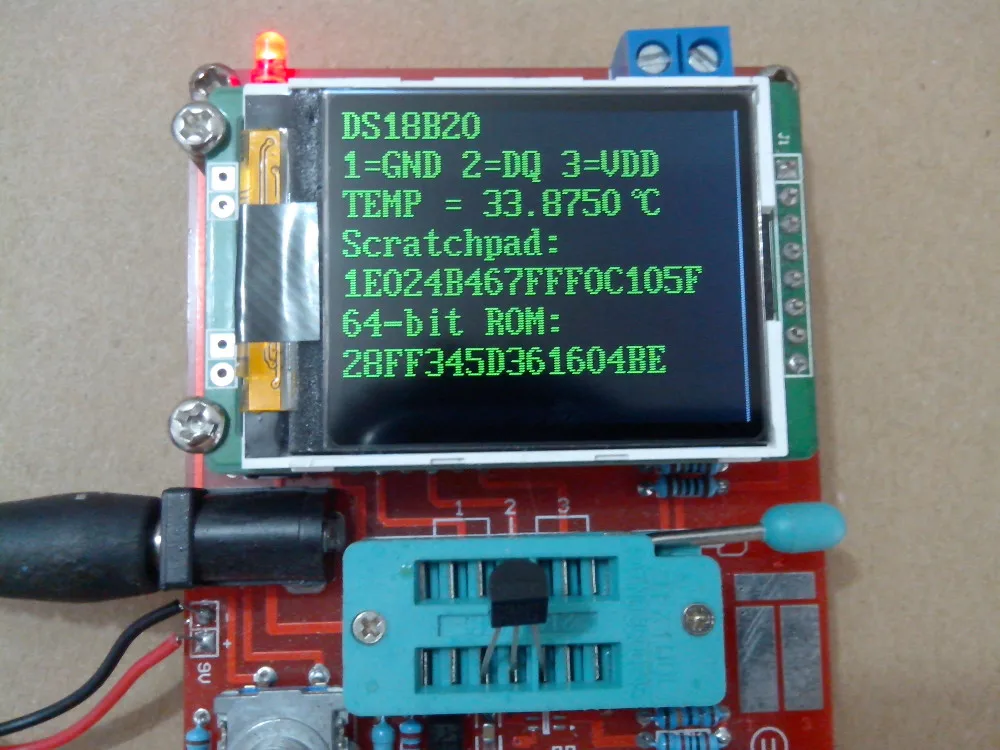

При вводе в эту функцию в строке 2 ЖК-дисплея отображается строка "1 = GND 2 = DQ 3 = VDD", это означает TP1 тестера Подключите GND DS18B20 и т. д. Тестер не распознает распределение контактов DS18B20, потому что DS18B20-это интегральная схема. Необходимо в соответствии со строкой для установки DS18B20. Тестер считывает используемую температуру с разрешением 12 бит, сначала запускает команду «преобразовать T» [44h], а затем последовательно читает 9 Байт "блокнота" и "64-разрядного ПЗУ". Получите первые два байта в пределах «блокнота», Преобразование этих первых двух байтов в режим отображения читаемой температуры в строке 3 ЖК-дисплея

Например: Ниже приводится прочтение DS18B20. S планшет: EC014B467FFF0C102A
