Умная электроника CD74HC4067 CD4067 16-канальный аналоговый цифровой мультиплексор модуль коммутационной платы

Умная электроника CD74HC4067 CD4067 16-канальный аналоговый цифровой мультиплексор модуль коммутационной платы

Name: 🛍 Умная электроника CD74HC4067 CD4067 16-канальный аналоговый цифровой мультиплексор модуль коммутационной платы
Brand: Активные компоненты
SKU: 32643886767
Price: 50.84 RUB
Availability: InStock
Rating: 5 (75 reviews)

37 Отзывов

74 Заказов

50,84₽

В наличии!

Перейти

GREAT WALL Electronics Co., Ltd. - Надежность 98.25%

Более 42291 подписчиков, дата открытия магазина 14.07.2013

Положительные оценки: 99% (28675)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 10.09.2024

16-канальный аналоговый цифровой мультиплексор CD74HC4067, модуль к...

5 Отзывов

6 Заказов

48,05₽ -10%

Посмотреть

Последнее обновление: 19.09.2024

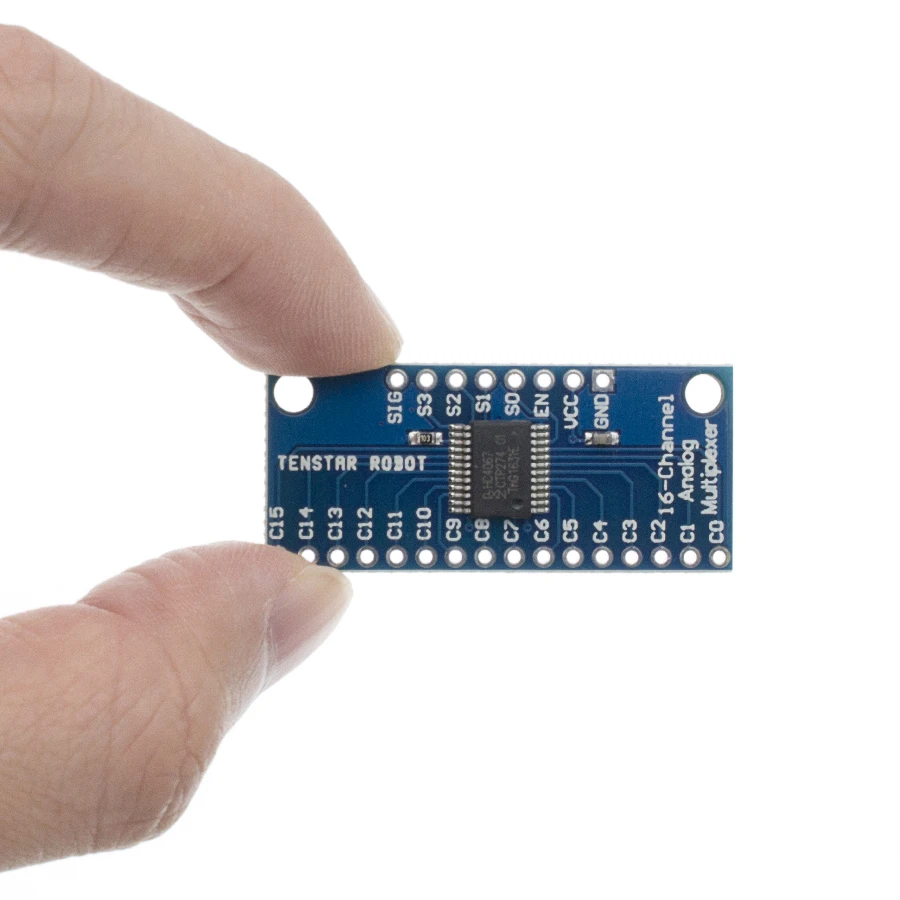

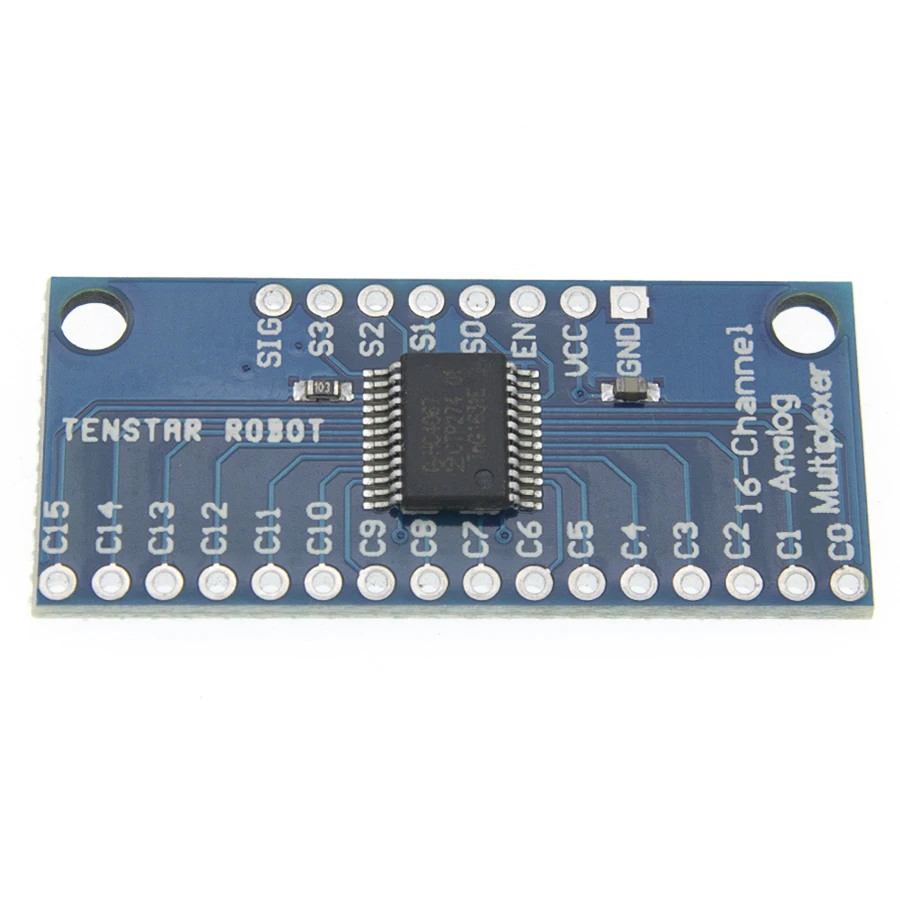

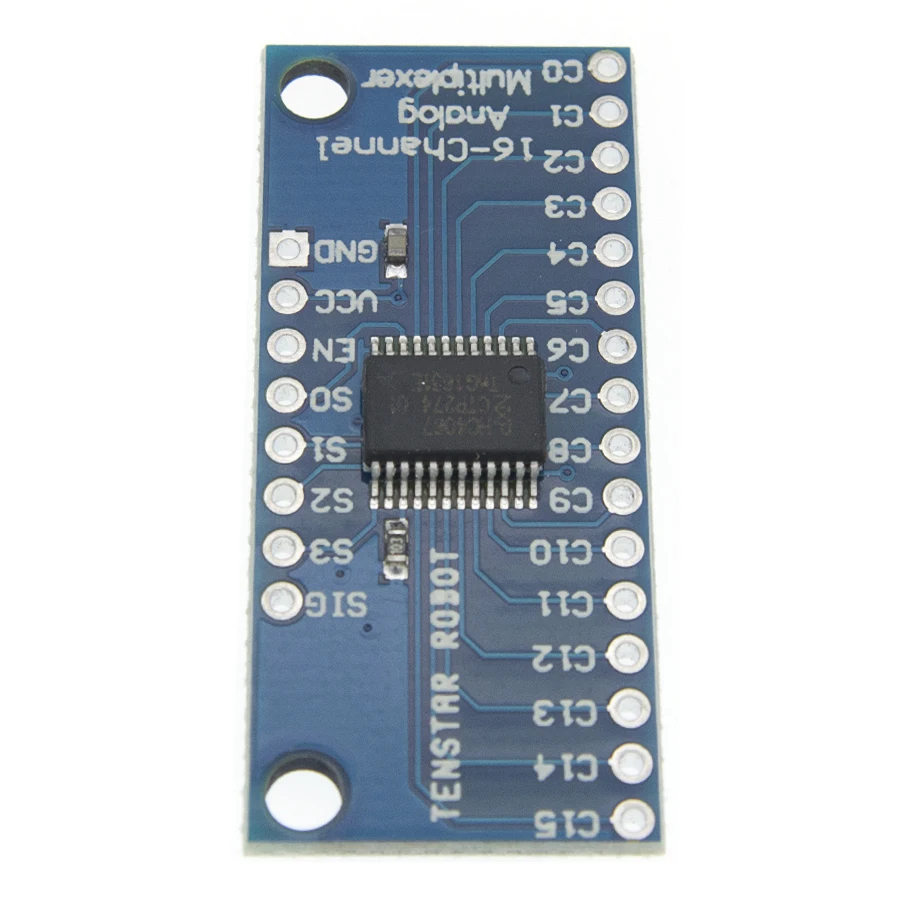

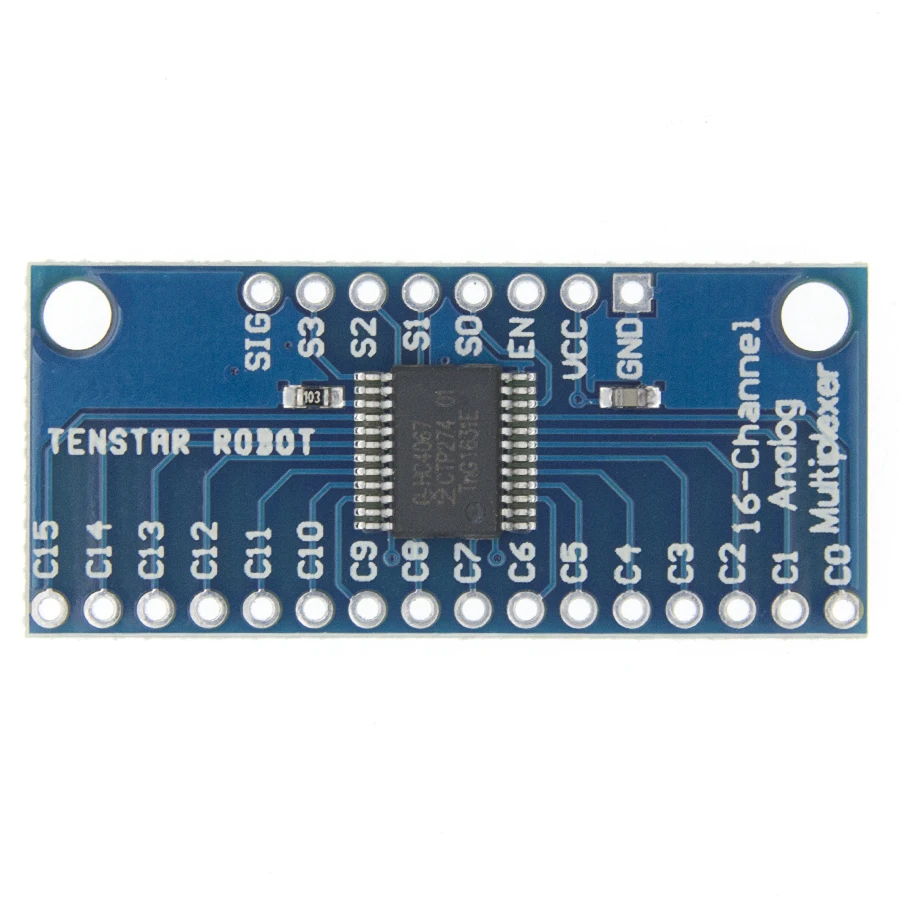

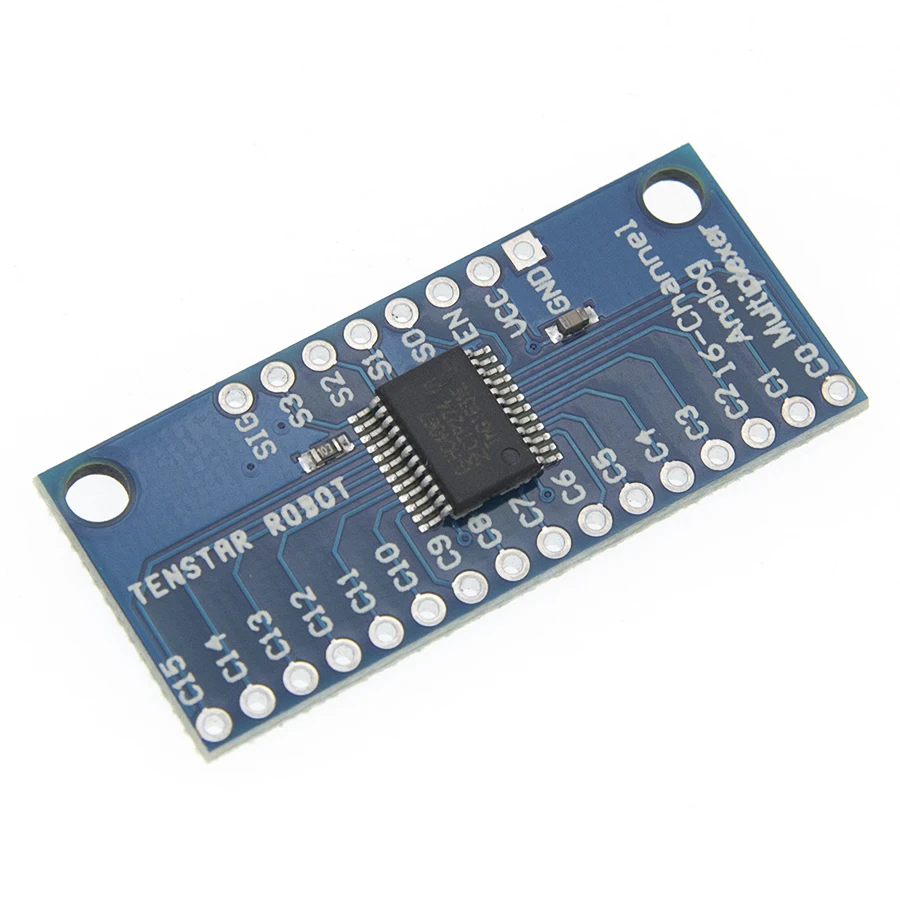

Это a коммутационная плата за очень удобный 16-канальный аналоговый/цифровой оптический мультиплексор/демультиплексор CD74HC4067.

Этот чип похож на поворотный переключатель-он перемещает общий штифт

(COM в схеме SIG на плате) к одному из 16-канальный видеорегистратор шпильки (CHANxx).

Работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC),

И функции соединений в любом направлении.

Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3),

И отправьте ему бинарный адрес желаемого канала (см. Таблицу данных для получения подробной информации).

Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!

Так как mux/demux также работает с цифровыми сигналами,

Вы можете использовать его для передачи последовательных данных ttl-уровня или от нескольких устройств.

Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере.

Затем вы можете выбрать любое из этих 16 устройств для прослушивания.

Если вы хотите двустороннюю связь, вы можете добавить вторую доску к маршруту

Линия TX вашего микроконтроллера до 16 линий RX устройства.

Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д. Внутренние переключатели двунаправленный, поддерживает напряжение между заземлением и VCC,

Имеют низкую устойчивость и низкую утечку, а также для предотвращения перекрестия, выполняйте переключение перед изготовлением.

Плата также выдает чип с включенным штифтом, который при вождении высоко,

Полностью отсоединит общий штифт (все выключены).

Этот мультиплексор может быть не то, что вы ищете, я сомневаюсь, что он может работать с несколькими устройствами SPI.

В зависимости от управляющего сигнала подает или читает состояние одного из 16ти аналоговых каналов

Вес логистики
0.010
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
1
Название бренда
TENSTAR ROBOT
Напряжение электропитания
1
Номер модели
CD74HC4067
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
1
Размер логистики - высота (см)
1
Размер логистики - длина (см)
1
Размер логистики - ширина (см)
1
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
SMD

Отзывы покупателей

A***y

Страна: RU Color: CD74HC4067 Доставка: Saver Shipping 26.05.2021

Быстрая доставка (в Мск - 15 дней), нормальная упаковка. Модуль работает.

B***r

Страна: CH Color: CD74HC4067 Доставка: Standard Shipping 06.08.2021

Работает. Быстрая доставка, хорошая упаковка.

Покупатель

Страна: BY Color: CD74HC4067 Доставка: Cainiao Super Economy 14.05.2021

Товар соответствует описанию. Доставка 2 недели.

K***a

Страна: CH Color: CD74HC4067 Доставка: Cainiao Super Economy Global 07.09.2021

Рекомендуется; Быстрая доставка.

S***n

Страна: US Color: CD74HC4067 Доставка: Cainiao Super Economy Global 05.08.2021

Хорошая компания

Покупатель

Страна: RU Color: CD74HC4067 Доставка: Cainiao Super Economy 10.09.2021

Ок

S***n

Страна: RU Color: CD74HC4067 Доставка: Cainiao Super Economy 12.08.2021

Отлично

V***o

Страна: UA Color: CD74HC4067 Доставка: Cainiao Super Economy 21.07.2021

Пришло быстро, трек номер отслеживался

Умная электроника CD74HC4067 CD4067 16-канальный аналоговый цифровой мультиплексор модуль коммутационной платы

GREAT WALL Electronics Co., Ltd. - Надежность 98.25%

#1 Я хочу подключить gsm модуль, модуль gps, sd card reader, rfid считыватель в nodemcu. должен ли я купить это мультиплексор для подключения нескольких устройств в моем nidemcu?

#2 Для чего он
