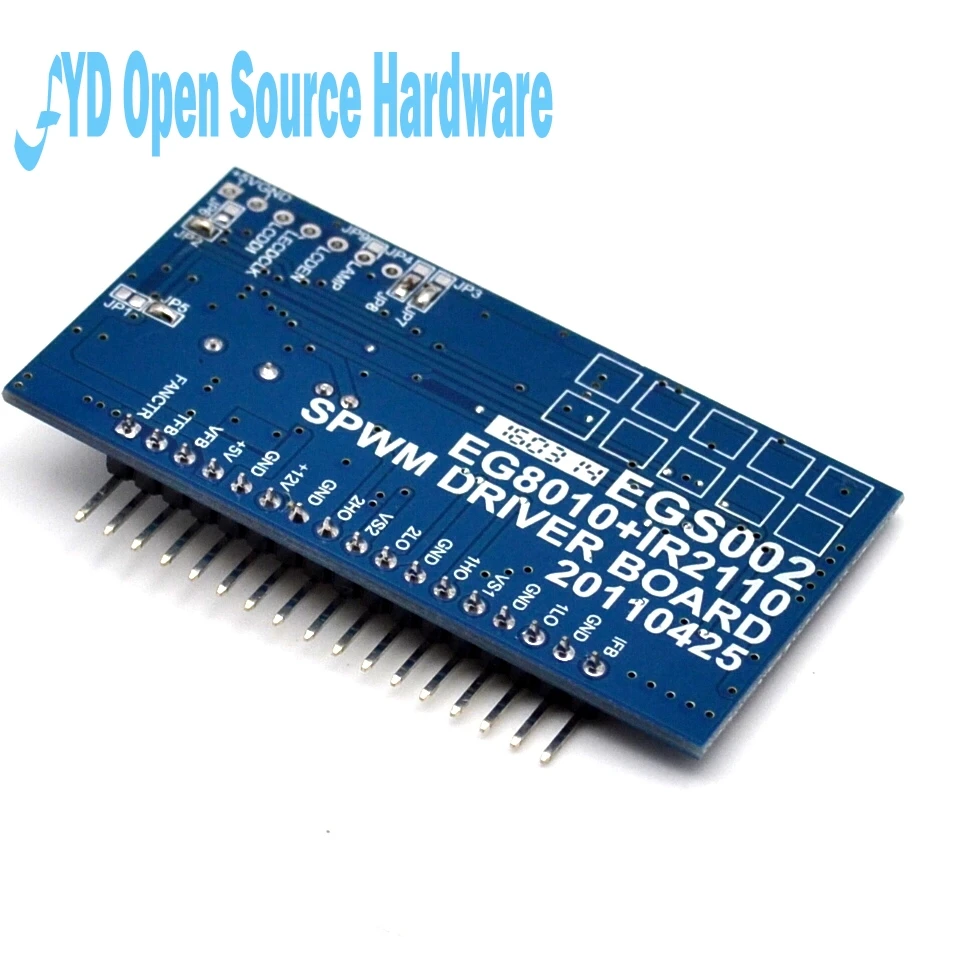

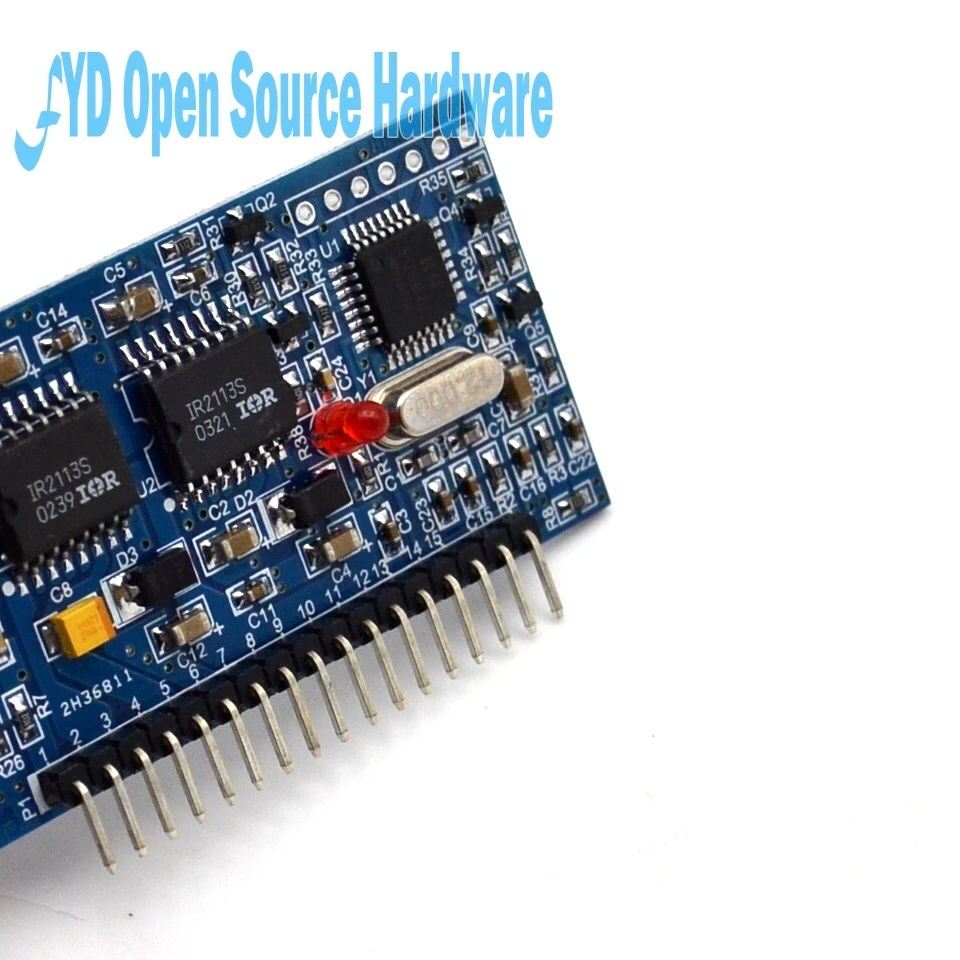

Плата драйвера инвертора чистой синусоидальной волны EGS002 EG8010 + модуль драйвера IR2110, 1 шт.



Защита от низкого напряжения: Выход Ниже 187 в, выход закрытия

Защита от пониженного напряжения + A:128*32 LCD

Защита от пониженного напряжения + B: специальный ЖК-дисплей

Нет защиты от низкого напряжения + C:128*32 LCD

Нет защиты от низкого напряжения + D: специальный ЖК-дисплей

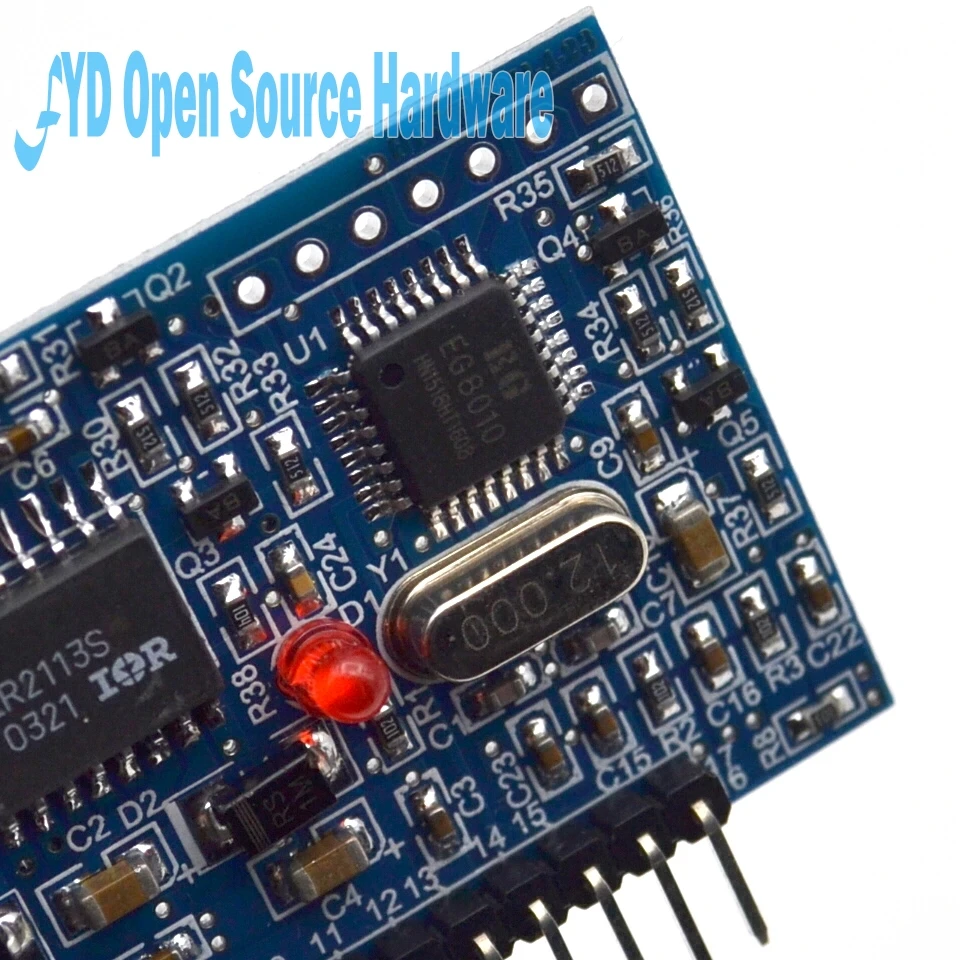

EG8010 Чистая синусоида Инвертор чип

1. Описание товара

EG8010 a digital, функция идеальная Встроенная контрольная мертвая зона чипа генератора чистой синусоидальной волны, применение в двухступенчатой архитектуре преобразования энергии постоянного тока-переменного тока или DC-AC одноступенчатой архитектуре повышения частоты трансформатора (boost), внешнем кристаллическом осцилляторе 12 МГц, обеспечивает высокую точность, И гармонические искажения-это небольшой чистый синусоидальный инвертор 50 Гц или 60 Гц, специальный чип. Чип с использованием технологии CMOS, внутреннего интегрированного синусоидального генератора SPWM, схемы контроля времени, мультипликатор коэффициента амплитуды, схема мягкого запуска, схема защиты, RS232 интерфейс последовательной связи и 12832 серийный модуль функции вождения ЖК-дисплея.

2. Особенности продукта

* 5 в одиночный источник питания

* Pin набор 4 Чистая Синусоидальная волна Выходная частота: 50 Гц Чистая синусоида 60 Гц фиксированная частота чистая синусоида 0-100 Гц фиксированная частота чистая Синусоидальная волна Регулируемая частота синусоидальной волны 0-400 Гц

* Однополярная и биполярная модуляция

* С мертвой зоной, 4 pin set dead time: 300 NS dead time 500 NS dead time 1.0uS dead time 1.5uS dead time

* Внешний 12 МГц кристаллический осциллятор

Несущая частота 23,4 кГц * ШИМ

* Измерение температуры, напряжения и тока в режиме реального времени

* Защита от перенапряжения и низкого напряжения, перегрузки по току, перегрева

* Время отклика режима настройки мягкого пускового Штифта 1S

* Параметры последовательной связи выходного напряжения и частоты

* Внешний последовательный порт 128*32 жидкокристаллический дисплей модуль показывает напряжение инвертора, частоту, температуру и информацию о токе и т. д.

* В соответствии с приложением заказчика компании Yi microelectronics предоставляет соответствующую функцию или Изменяет параметры

3, области применения

* Однофазный синусоидальный инвертор

* Фотоэлектрический инвертор

* Инвертор энергии ветра

* Система бесперебойного питания UPS

* Цифровая генераторная система

* Если источник питания

* Однофазный регулятор скорости двигателя

* Однофазный инвертор

* Регулятор синусоидальной волны

* Регулятор напряжения синусоидальной волны

* Генератор синусоидальной волны
