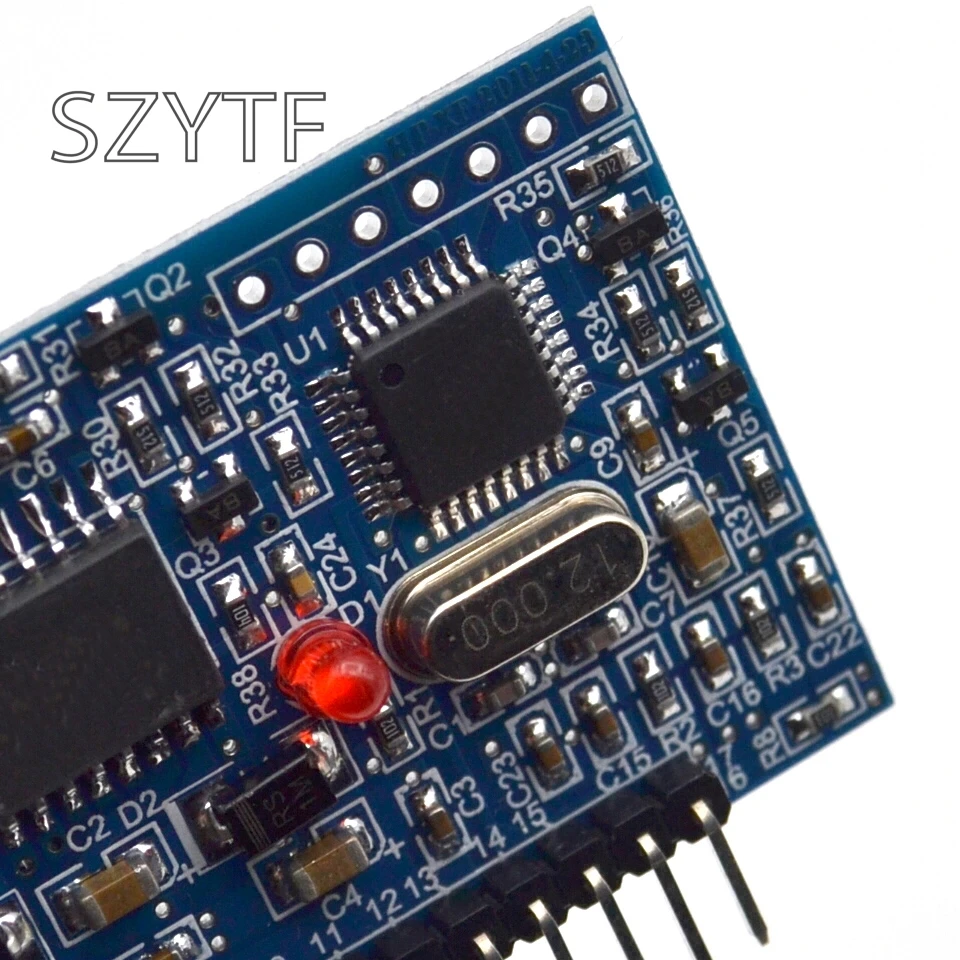

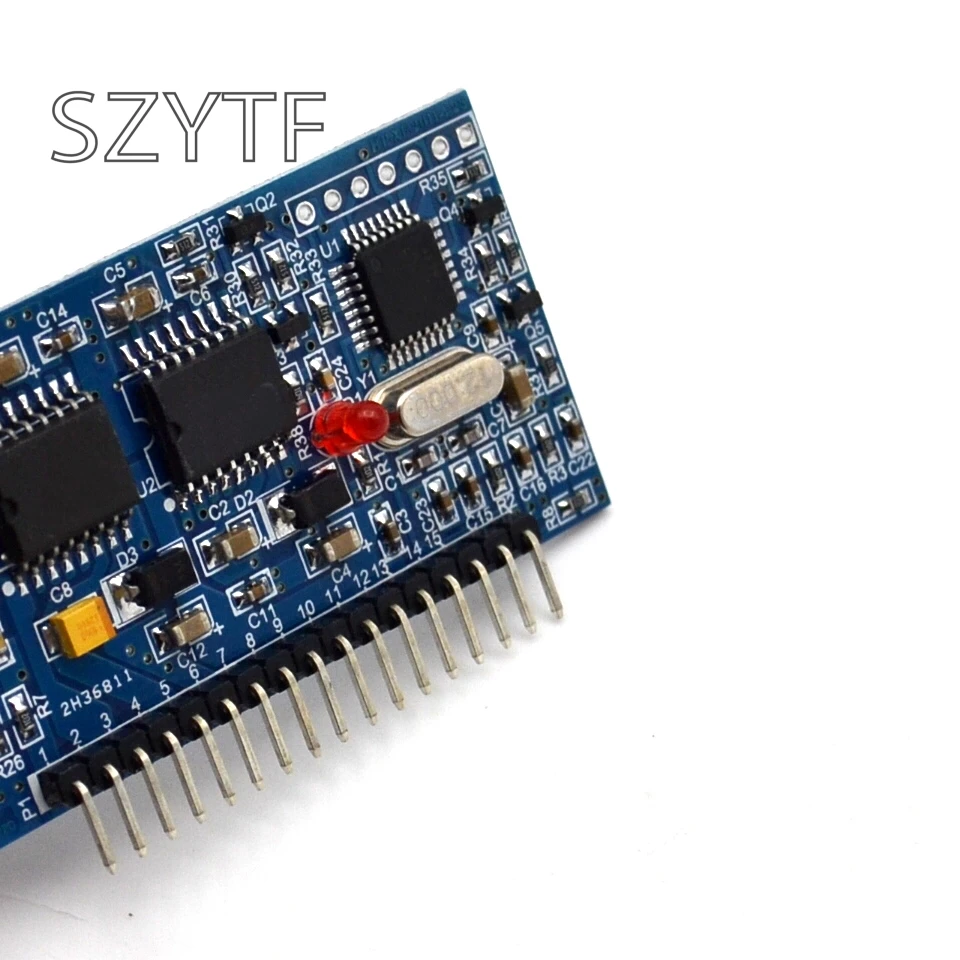

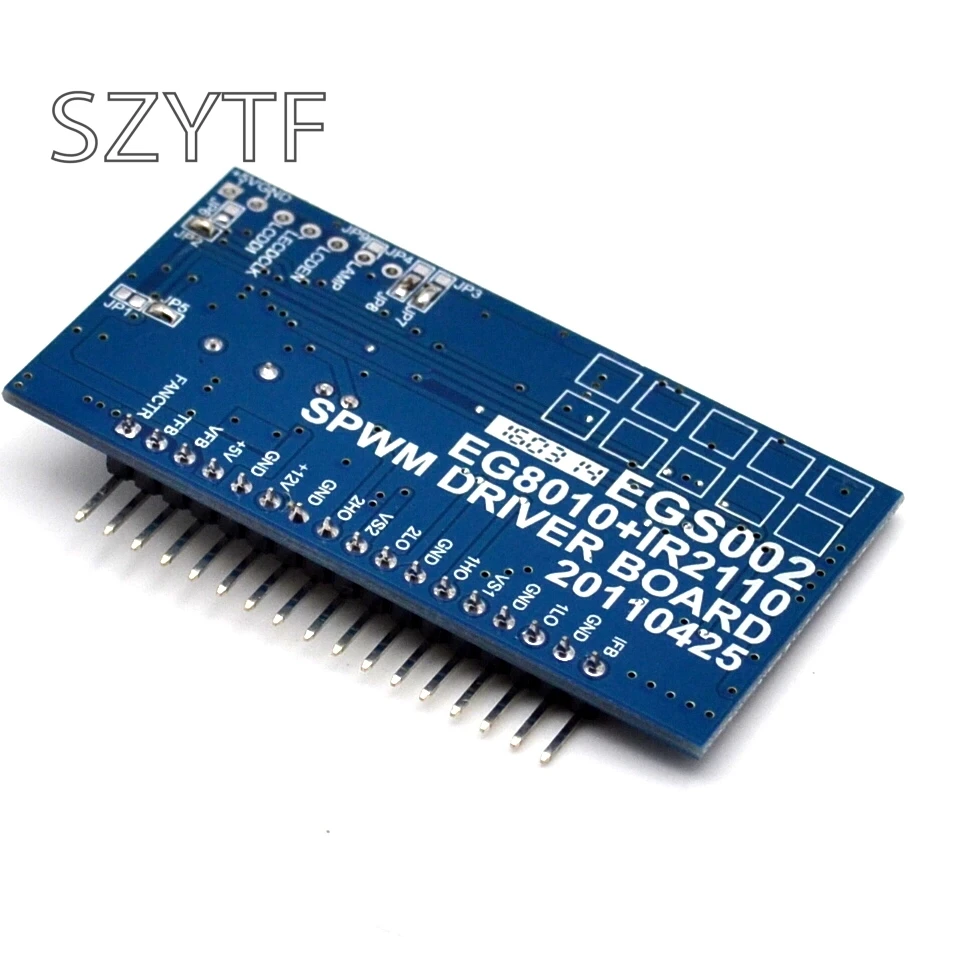

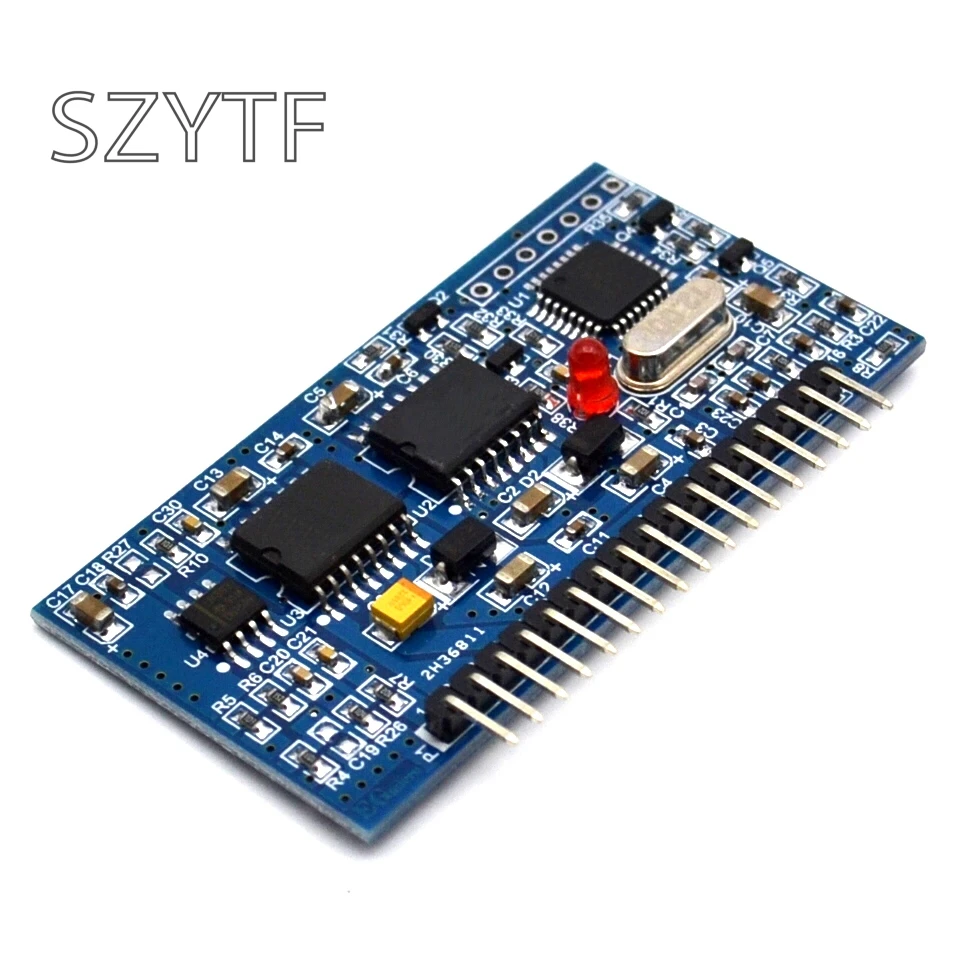

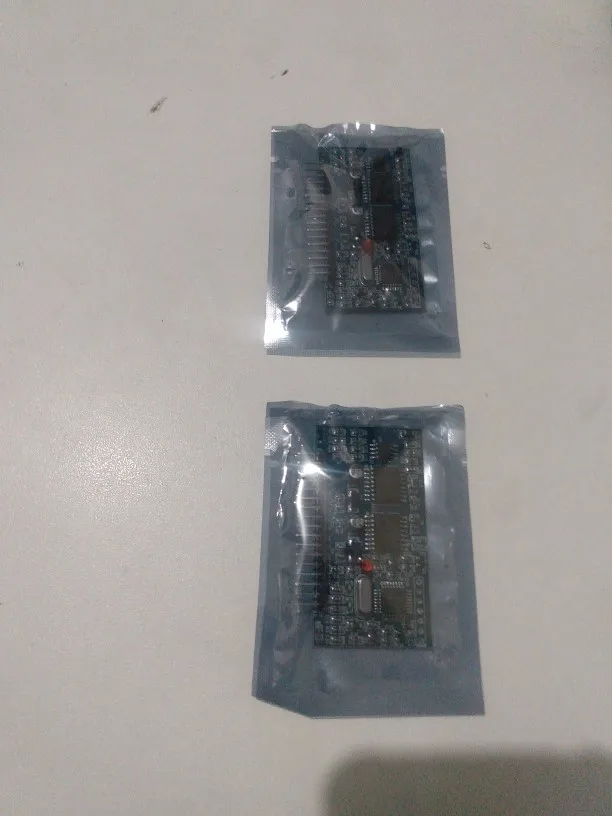

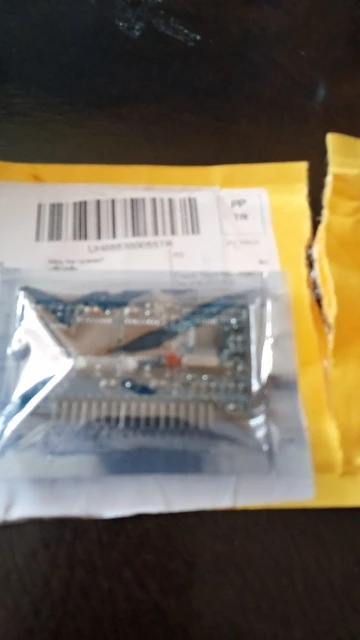

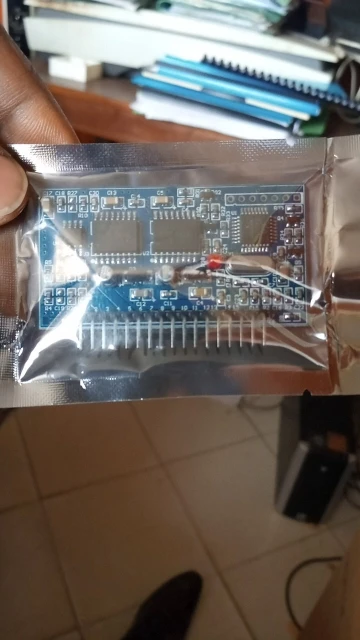

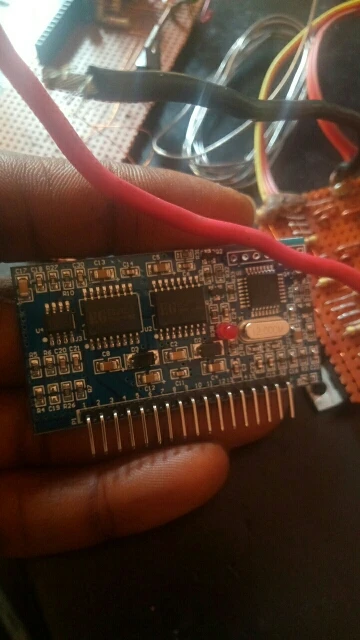

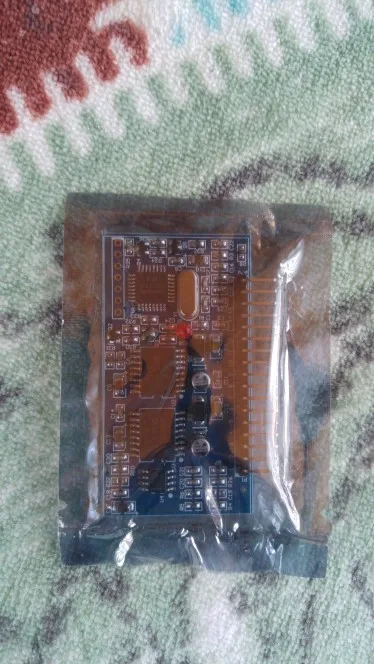

1 шт. чистая синусоида инвертор драйвер платы EGS002 EG8010 + IR2110 модуль драйвера

Защита от низкого напряжения: Выход Ниже 187 в, выход закрытия

Плата драйвера:

Защита от пониженного напряжения + A:ЖК-дисплей 128*32

Защита от пониженного напряжения + B:Специальный ЖК-дисплей

Нет защиты от низкого напряжения + C:ЖК-дисплей 128*32

Нет защиты от низкого напряжения + D:Специальный ЖК-дисплей

EG8010 Чистая синусоида Инвертор чип

1. Описание товара

EG8010 a digital, функция идеальная Встроенная контрольная мертвая зона чипа генератора чистой синусоидальной волны, применение в двухступенчатой архитектуре преобразования энергии постоянного тока-переменного тока или DC-AC одноступенчатой архитектуре повышения частоты трансформатора (boost), внешнем кристаллическом осцилляторе 12 МГц, обеспечивает высокую точность, И гармонические искажения-это небольшой чистый синусоидальный инвертор 50 Гц или 60 Гц, специальный чип. Чип с использованием технологии CMOS, внутренний интегрированный синусный генератор SPWM, схема контроля времени мертвых, мультипликатор коэффициента амплитуды, мягкая схема запуска, схема защиты, интерфейс последовательной связи RS232 и модуль 12832 последовательных функций управления ЖК-дисплеем.

2. Особенности продукта

* 5 в одиночный источник питания

* Pin набор 4 Чистая Синусоидальная волна Выходная частота: 50 Гц чистая Синусоидальная волна 60 Гц фиксированная частота чистая Синусоидальная волна 0-100 Гц фиксированная частота чистая Синусоидальная волна Регулируемая частота 0-400 Гц

* Однополярная и биполярная модуляция

* С мертвой зоной, 4 pin set dead time: 300NS dead time 500NS dead time 1.0uS dead time 1.5uS dead time

* Внешний 12 МГц кристаллический осциллятор

Несущая частота 23,4 кГц * ШИМ

* Отзывы о температуре, напряжении и токе в режиме реального времени

* Защита от перенапряжения и низкого напряжения, перегрузки по току, перегрева

* Время отклика режима настройки мягкого пускового Штифта 1S

* Параметры последовательной связи выходного напряжения и частоты

* Внешний последовательный порт 128*32 жидкокристаллический дисплей модуль показывает напряжение инвертора, частоту, температуру и информацию о токе и т. д.

* В соответствии с приложением заказчика компании Yi microelectronics предоставляет соответствующую функцию или Изменяет параметры

3, области применения

* Однофазный инвертор с немодулированным синусоидальным сигналом

* Фотоэлектрический инвертор

* Инвертор энергии ветра

* Система бесперебойного питания UPS

* Цифровая генераторная система

* Если источник питания

* Однофазный регулятор скорости двигателя

* Однофазный инвертор

* Регулятор освещения синусоидальной волны

* Регулятор напряжения синусоидальной волны

* Генератор синусоидальной волны
