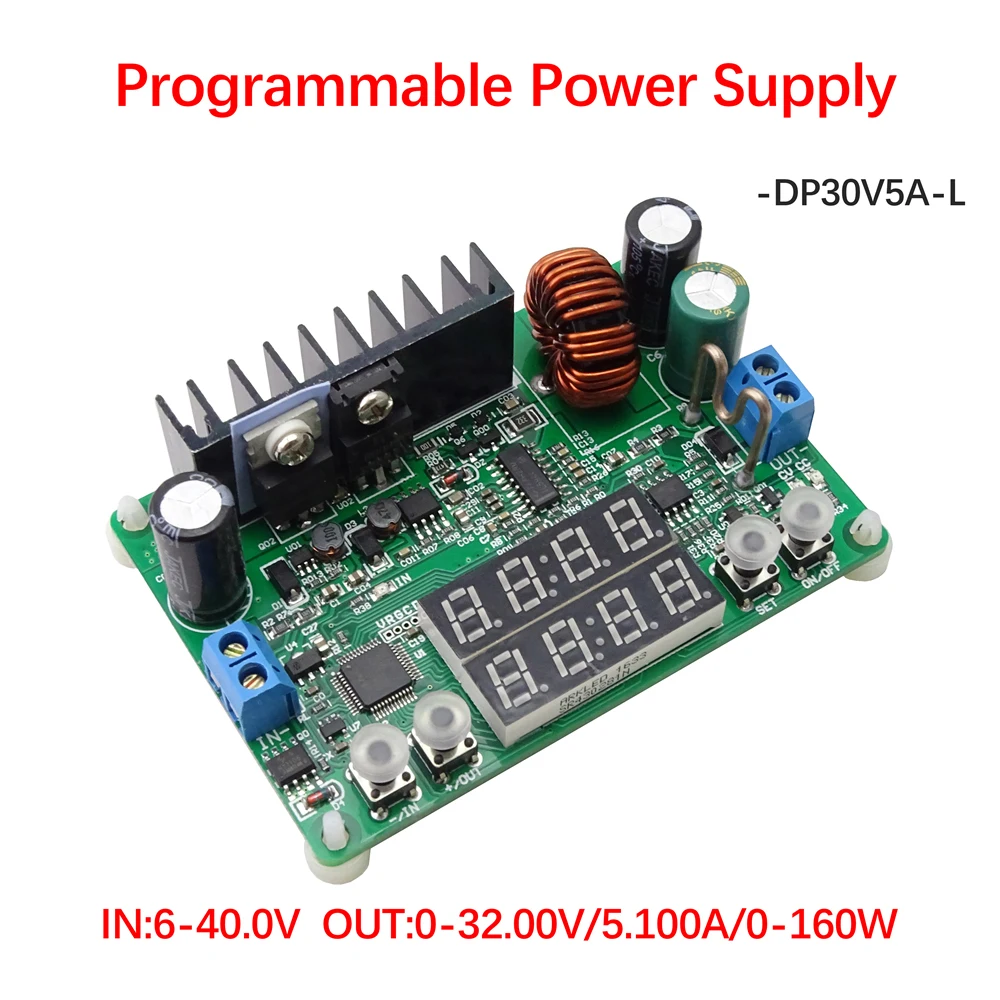

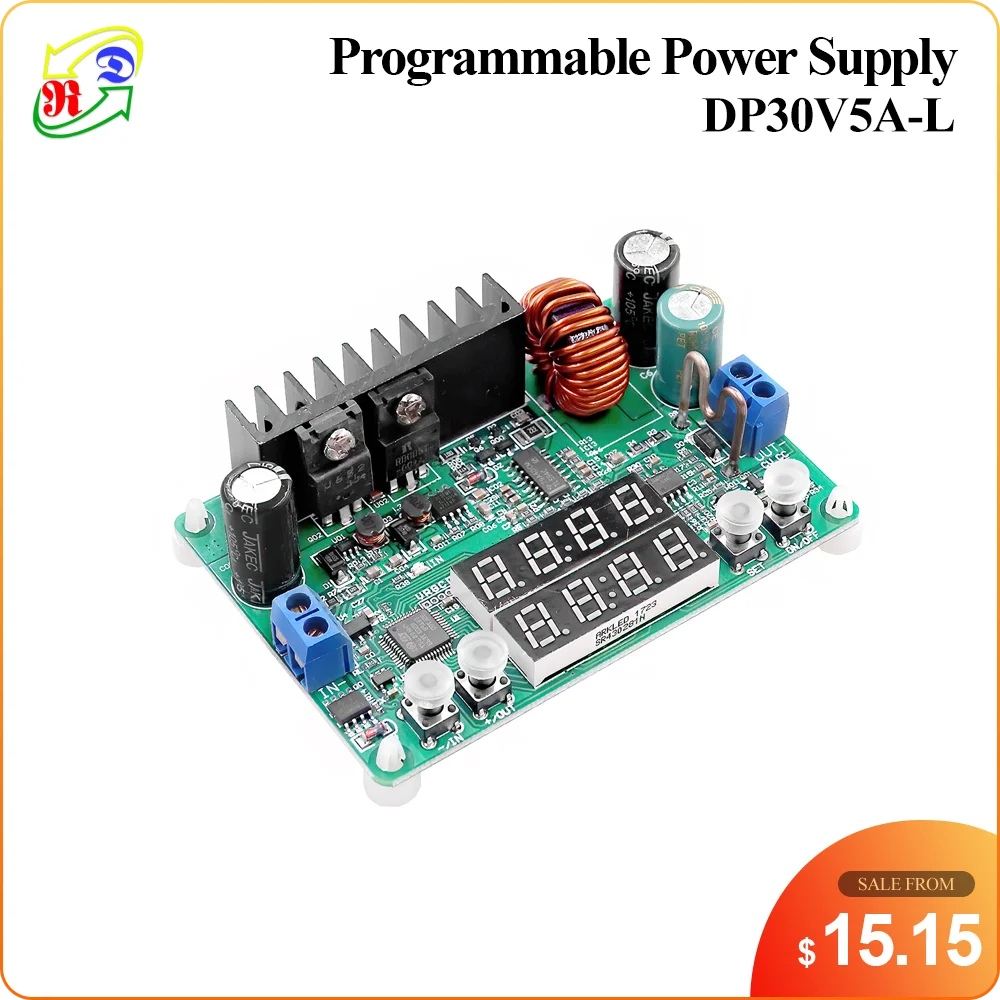

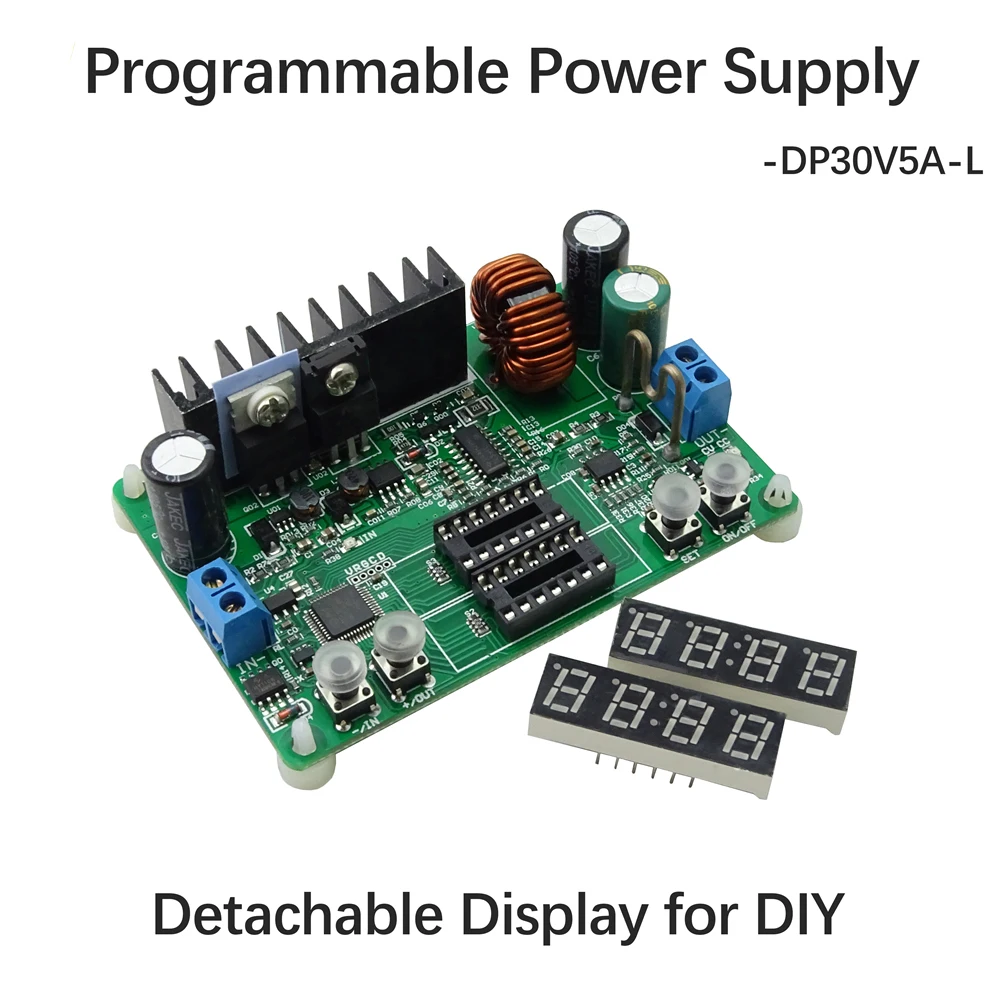

RD DP30V5A-L понижающий программируемый модуль источника питания с постоянным напряжением и током, понижающий преобразователь напряжения, светодиодный дисплей

Постоянное напряжение постоянного тока

Программируемый Блок питания

Модель продукта:DP30V5A-L

Технические параметры

Диапазон входного напряжения: 6-40,00 в

Диапазон выходного напряжения: 0-32,00 в

Выходной ток: 0-5.100A

Диапазон выходной мощности: 0-160 Вт

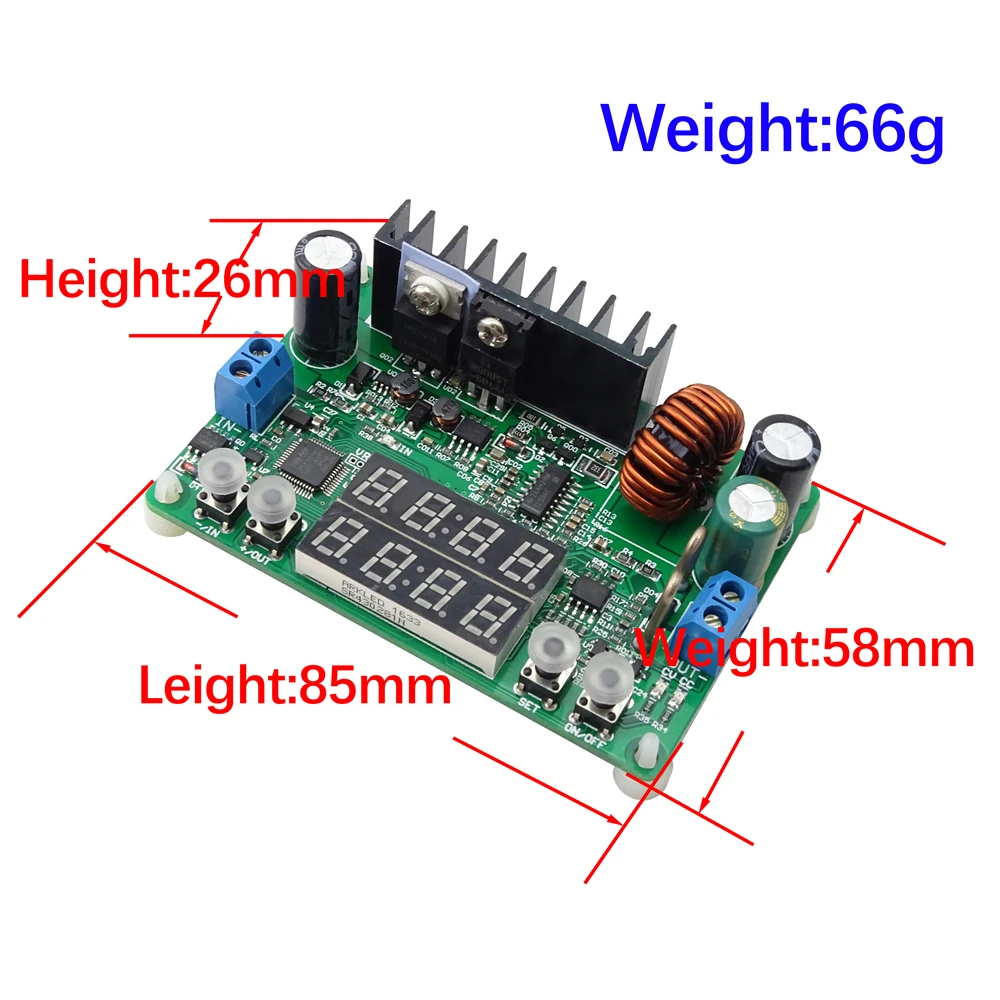

Вес изделия: 66 г

Размер изделия: 85*58*26 (мм) (Д * Ш * В)

Выход разрешение напряжения: 0,01 V

Разрешение выходного тока: 0.001A

Точность выходного напряжения: ± (0.5% + 3 знака)

Точность выходного тока: ± (1% + 5 цифр)

Волнистая волна (полная нагрузка 40 В до 32 В/5A): около 100 мВ VPP

Примечание: на выходе вход должен быть на 1 в выше, чем на выходе. Пожалуйста, усиливайте тепловыделение при работе с большим током.

Инструкции по эксплуатации

Выход открытия или закрытия: Нажмите кнопку ВКЛ/ВЫКЛ один раз, чтобы открыть или закрыть выход в любом состоянии; Нажмите еще раз, выход будет закрыт или открыт, а затем переработка. При закрытом выходе светодиодный дисплей будет отображаться «выключено». 2

Установите выходное напряжение и ток: Нажмите кнопку Set в ближайшее время, светодиодный дисплей будет мигать. Вы можете нажать две кнопки (+ ключ и ключ) на трубке слева, чтобы увеличить или уменьшить значение. Пресс Кнопка подтверждения ввода в ближайшее время снова, чтобы переключить 0,01 V до 0,1 V постоянного тока до 1V to 0.01A для 0.1A для 1A свое существование, последует рециркуляция. В соответствующем месте значения, вы можете нажать две кнопки (+ ключ и ключ), чтобы увеличить или уменьшить значение. Если вы не нажимаете клавишу set, режим set будет автоматически выведен после 6S, и текущее значение set будет автоматически сохранено.

Переключатель ввода и вывода дисплея: при отсутствии выхода, нажмите две кнопки на трубке слева (в клавише и снаружи) переключение отображения трубки между входным напряжением тока и выходным напряжением тока. При отображении входного напряжения светодиодный индикатор «IN»; При отображении выходного напряжения светодиодный индикатор «OUT». 4.

Индикация CC и CV: Когда модуль находится в состоянии постоянного напряжения (CV) или постоянного тока (CC), светодиоды CC или CV будут соответствовать отображению состояния CV или CC.

Нулевая калибровка выходного тока: в режиме без нагрузки удерживайте нажатой клавишу SET для включения питания, когда светодиодный дисплей загорится, калибровка выполняется. Затем вы можете ослабить набор клавиш.

Набор магазина автоматически: в процессе работы автоматически сохраняется состояние светодиодного дисплея, выходной ток и выходное напряжение, установленное значение и выходное состояние. При включении в следующий раз рабочее состояние по умолчанию является сохраненным

DPS3005

DPS5005

DPS5015

DPS5020

DPH5005

DPS8005

DP50V5A

DP30V5A

DPS3003

DPS3012

DPH3205

DPS3005

DPS3005-USB

DPS3005-USB-BT

DPS5005

DPS5005-USB

DPS5005-USB-BT

DPS5015

DPS5015-USB

DPS5015-USB-BT

DPS5020

DPS5020-USB

DPS5020-USB-BT

DPH5005

DPH5005-USB

DPH5005-USB-BT

DPS8005

DPS8005-USB

DPS8005-USB-BT


Разница

Между

DP,DPS

И DPH

1. Серия DPS обновлена. Панель отличается. В серии DPS мы меняем M1/↑и M2/↓ в V/↑и A/↓. Вы можете нажать на эти кнопки

Установите напряжение и ток быстро. Мы добавили новую функцию «установить загрузку по умолчанию открыть или закрыть выход»

Другие не изменяются.

2. Все эти источники питания могут заряжать аккумулятор напрямую, не нужен внешний диод. При зарядке аккумулятора не подключайте полярность аккумулятора

В противном случае Детали питания будут сломаться.

Найдите разницу между DPS и DP см. Это видео https://www.youtube.com/watch?v=ptt931rrXo8

3. Источник питания DP и источник питания DPS-это понижающий (понижающий) преобразователь. Но DPH3205 и DPH5005-это понижающий (понижающий и Повышающий) конвертер.

4. DPS3005, DPS5005 DPS5015, DPS5020, DPH5005 и DPS8005 имеют коммуникационную версию. Вы можете подключить ПК и Использовать верхний компьютер

Функция связи

Нет

Нет

Нет

Нет

Нет

Да

Да

Да

Да

Да

Да

Рабочий режим

Бак

Бак

Бак

Бак

Бак-

Boost

Бак

Бак

Бак

Бак

Бак-

Boost

Бак

Входное напряжение

6-55 в

6-40 в

6-40 в

6-40 в

6-40 в

6-40 в

6-55 в

6-60 в

6-60 в

6-50 в

10-90 в

Выходное напряжение

0-50,00 в

0-32 в

0-32 в

0-32 в

0-32 в

0-32 в

0-50 в

0-50 в

0-50 в

0-50 в

0-80 в

Выходной ток

0-5.000A

0-5.000A

0-3.000A

0-12.00A

0-5.000A

0-5.000A

0-5.000A

0-15.00A

0-20.00A

0-5.000A

0-5.000A

Выходная мощность

0-250 Вт

0-160 Вт

0-96 Вт

0-384 Вт

0-160 Вт

0-160 Вт

0-250 Вт

0-750 Вт

0-999,9 Вт

0-250 Вт

0-400 Вт

Разрешение напряжения

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

Текущее разрешение

0.001A

0.001A

0.001A

0.01A

0.001A

0.001A

0.001A

0.01A

0.01A

0.001A

0.001A

Размер изделия

79*43*38 мм (часть дисплея) | 93*71*41 (плата питания)

Только плата питания DPS5020/DPS5015/DPS3012/DPH5005/DPH3205

Экран

Цветной ЖК-дисплей

Вентилятор

Нет

Нет

Нет

Да

Да

Нет

Нет

Да

Да

Да

Нет

Заряжайте аккумулятор

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Функция

· Предустановленное выходное напряжение/ток (в двух местах по установленной клавише)

· Предустановленное значение защиты

· 6 значков состояния бега

· Замок для ключей

· Настройка данных и хранение указанной группы данных

· Хранение ярлыка

· Точный ярлык M1 или M2 или указанная Группа данных

· Регулировка яркости ЖК-дисплея

· Выход открытия или закрытия

· 10 групп данных

· Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и клавиша установки)

· Предустановленное значение защиты

· 6 значков состояния бега

· Замок для ключей

· Настройка данных и хранение указанной группы данных

· Хранение ярлыка

· Точный ярлык M1 или M2 или указанная Группа данных

· Регулировка яркости ЖК-дисплея

· Выход открытия или закрытия

· 10 групп данных

· Установка по умолчанию загрузки открытия или закрытия вывода
