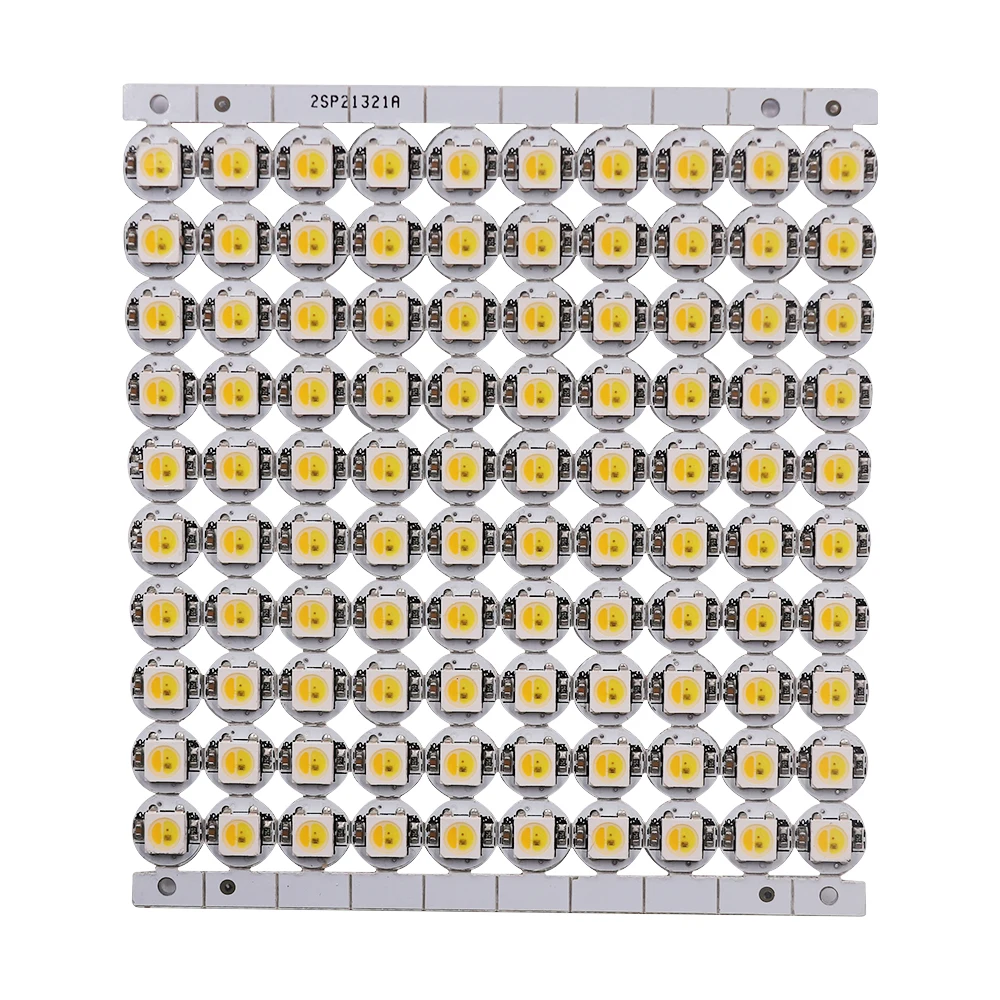

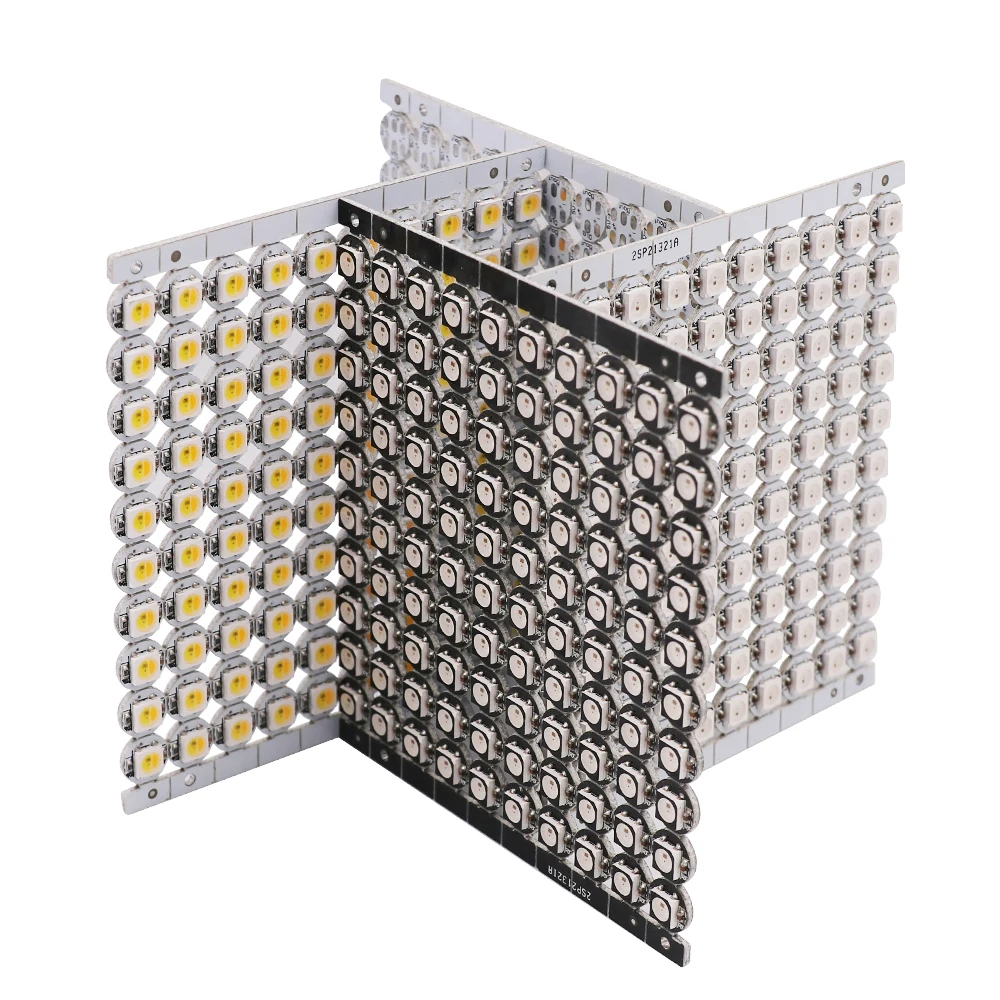

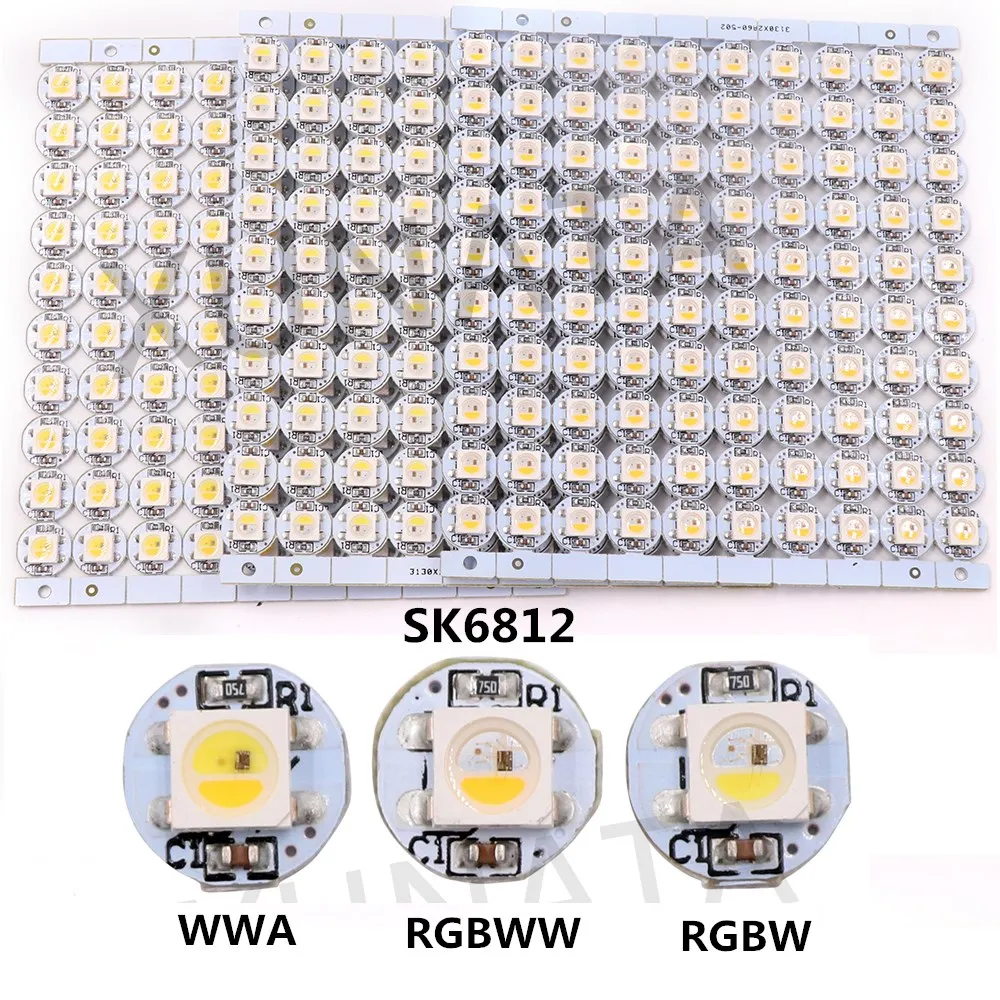

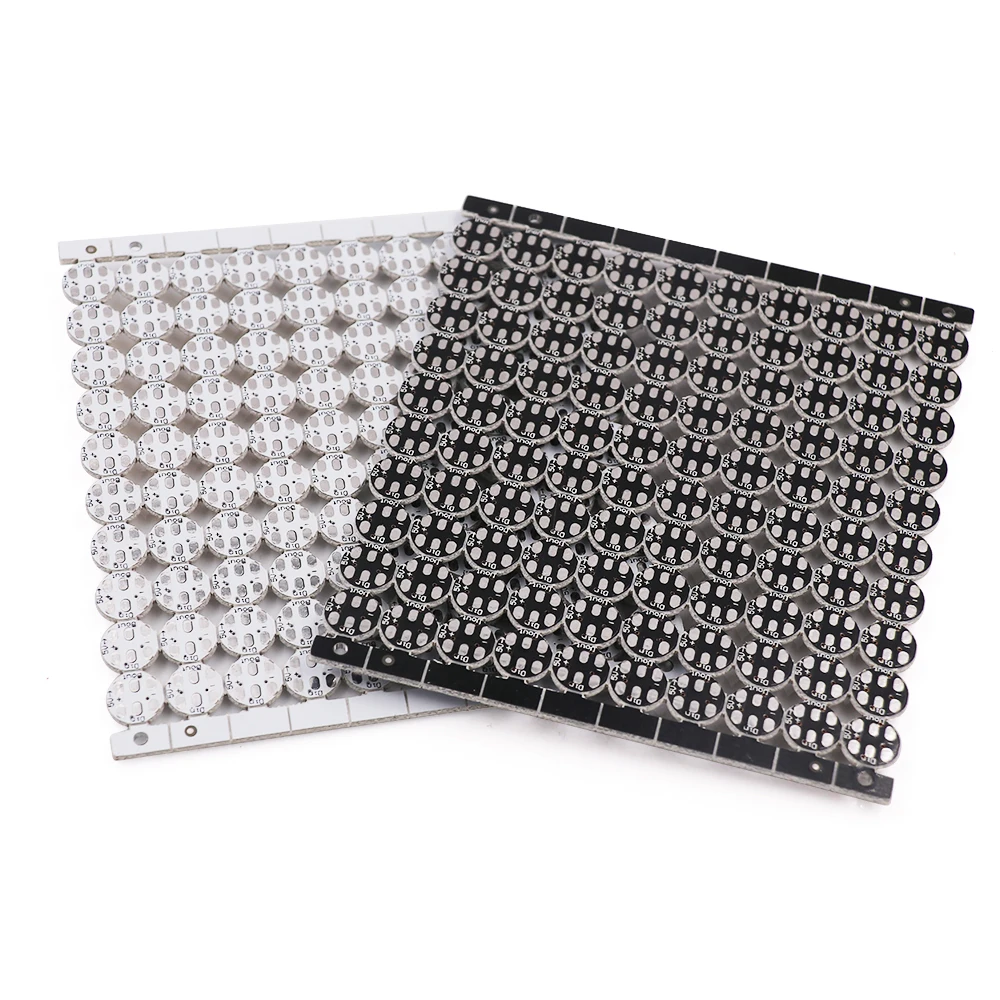

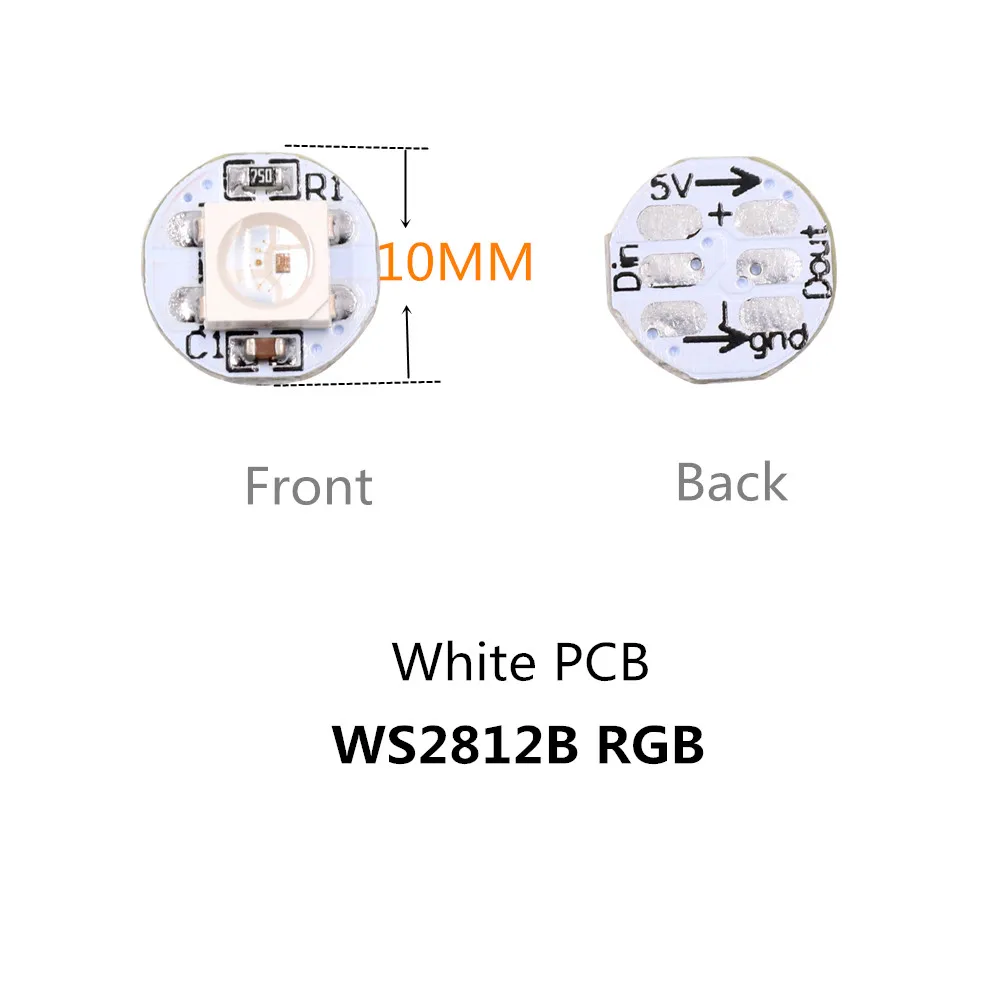

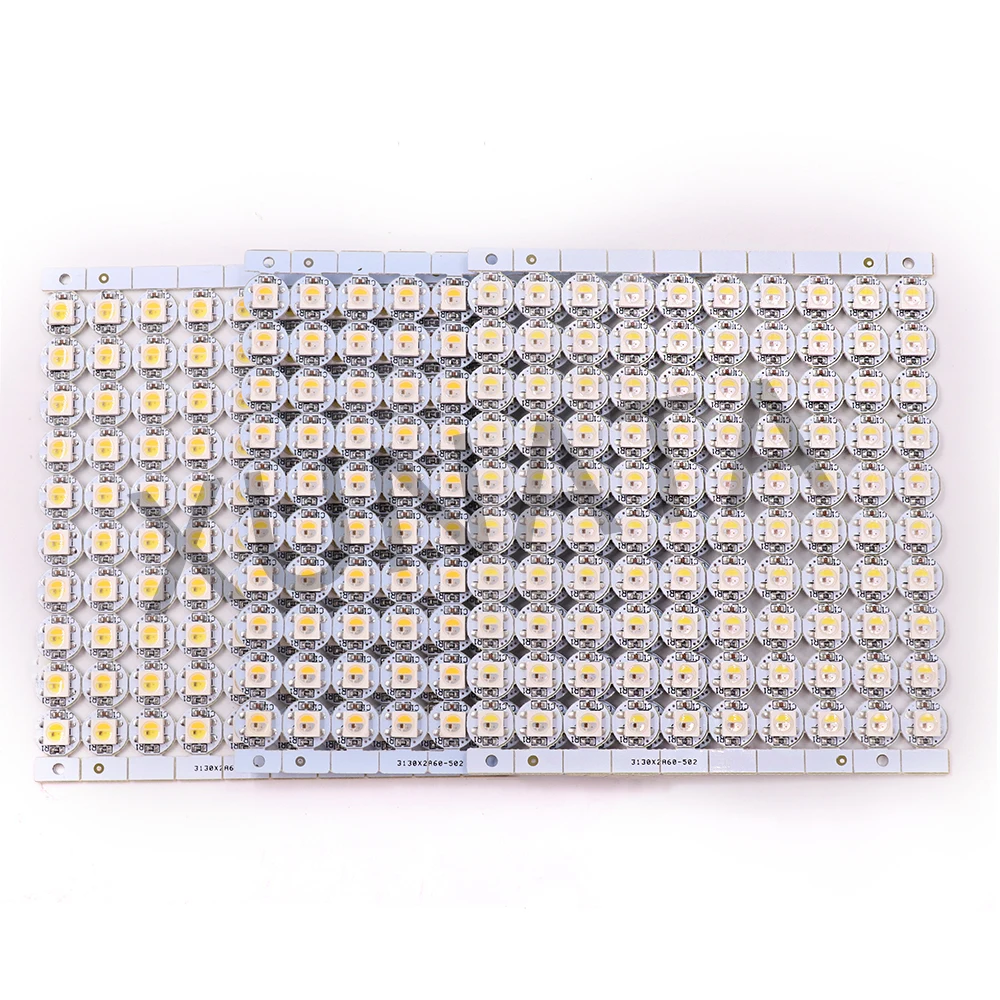

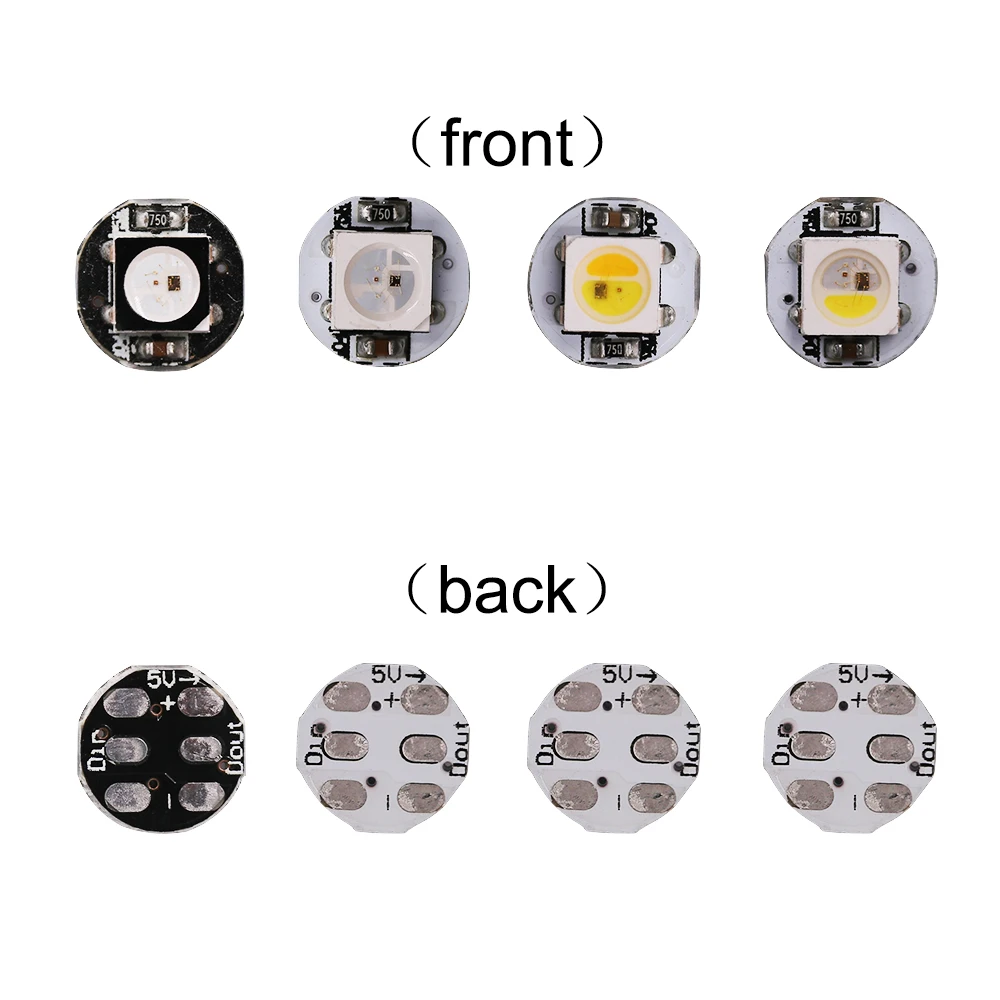

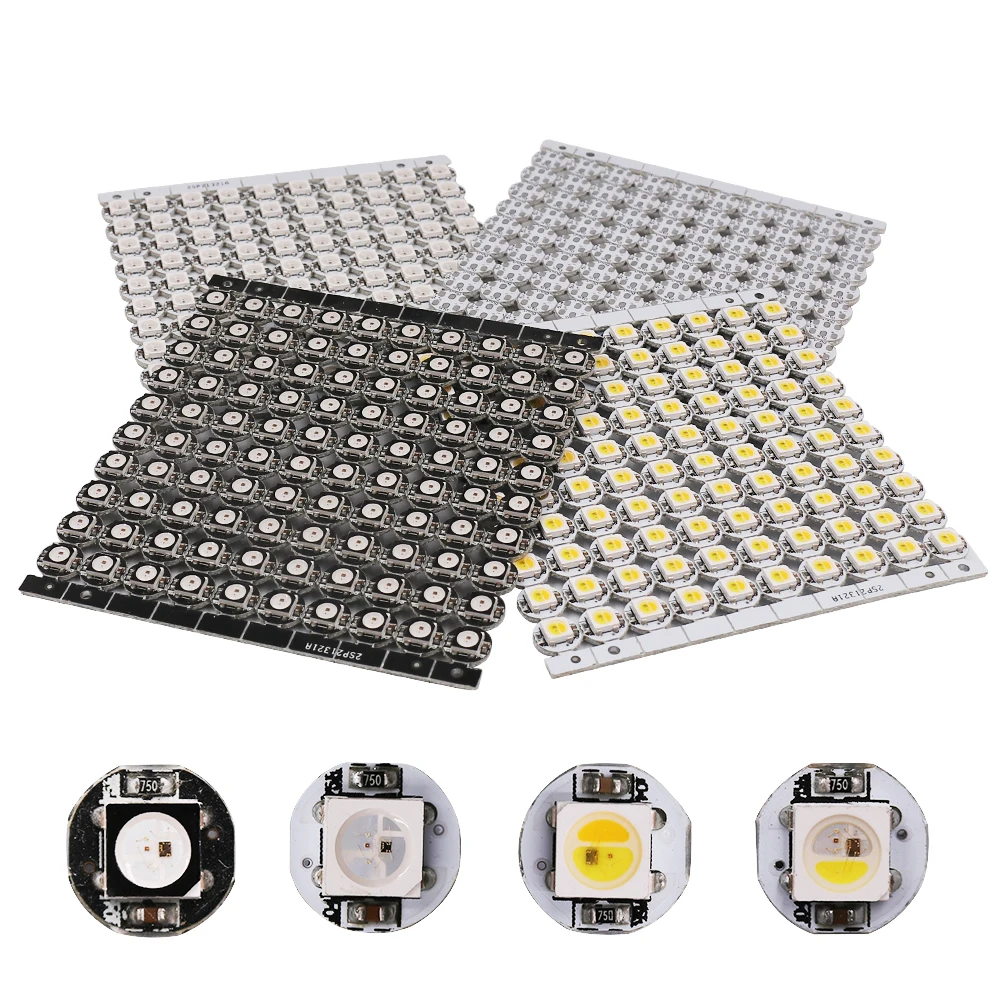

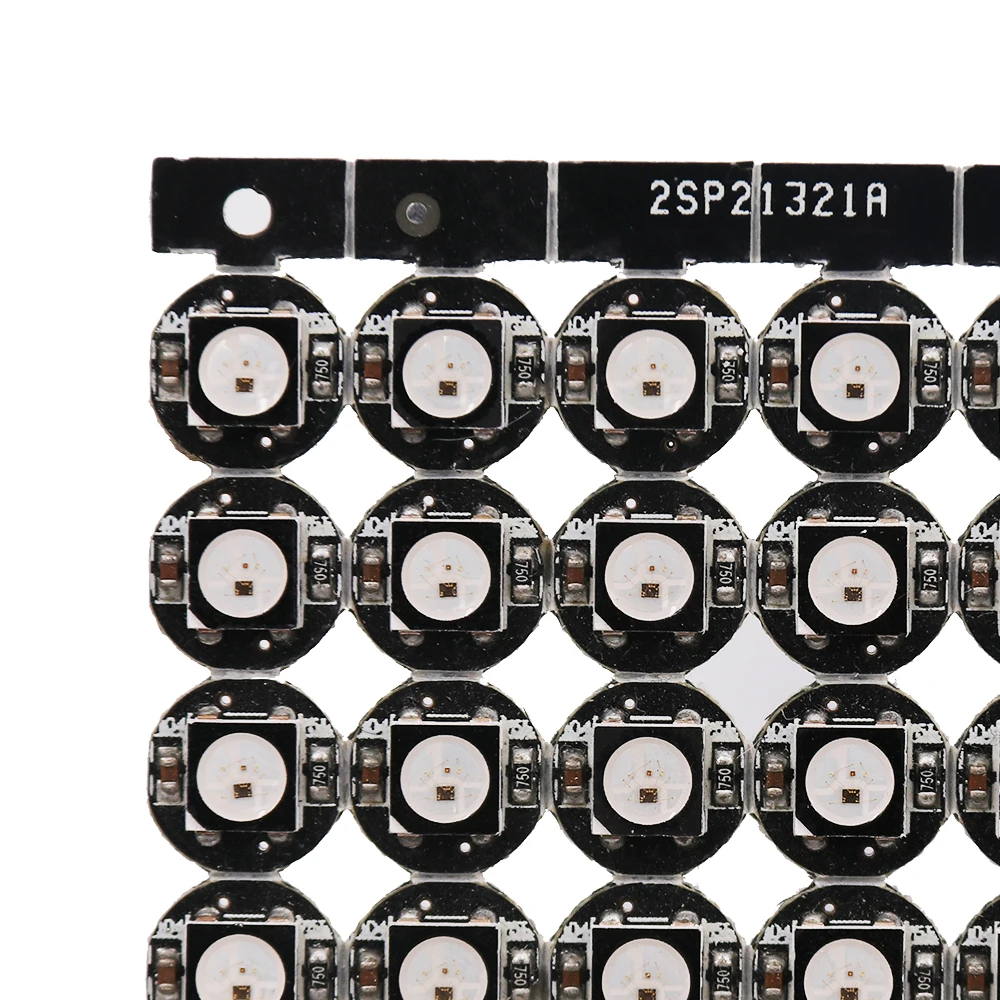

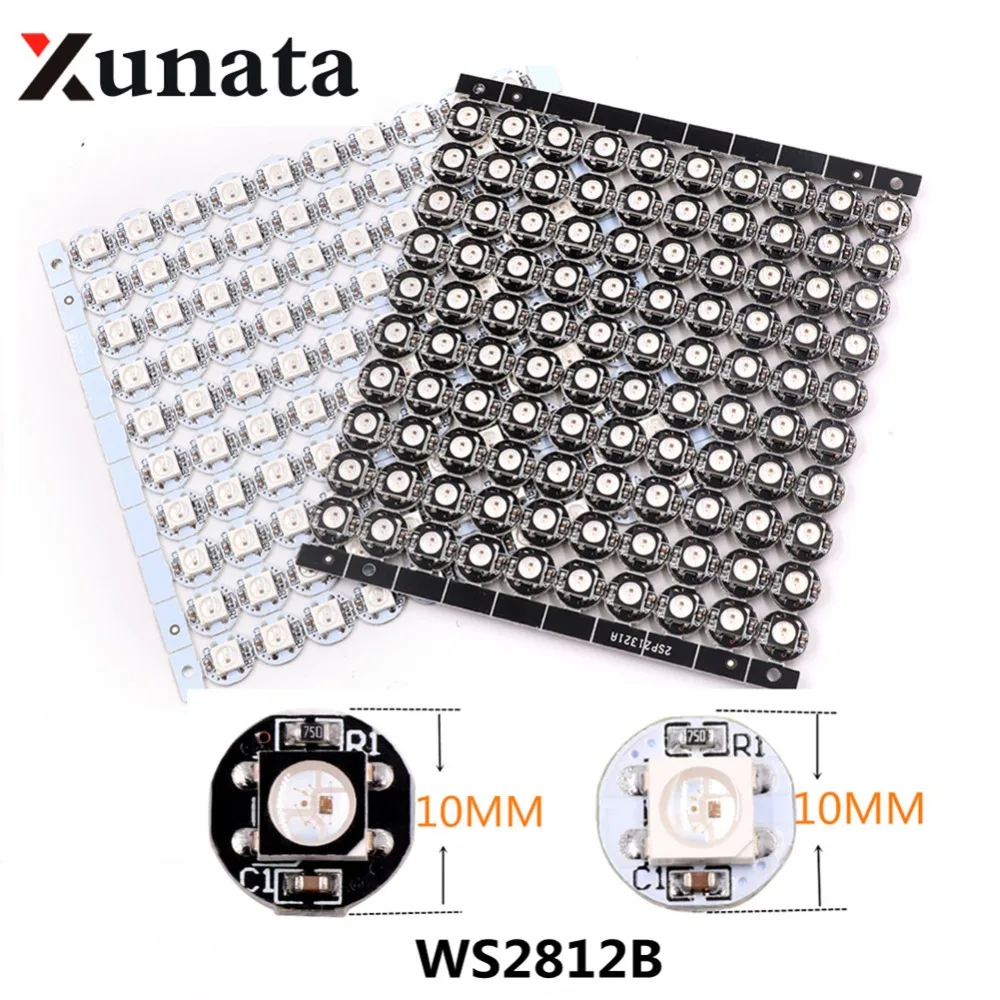

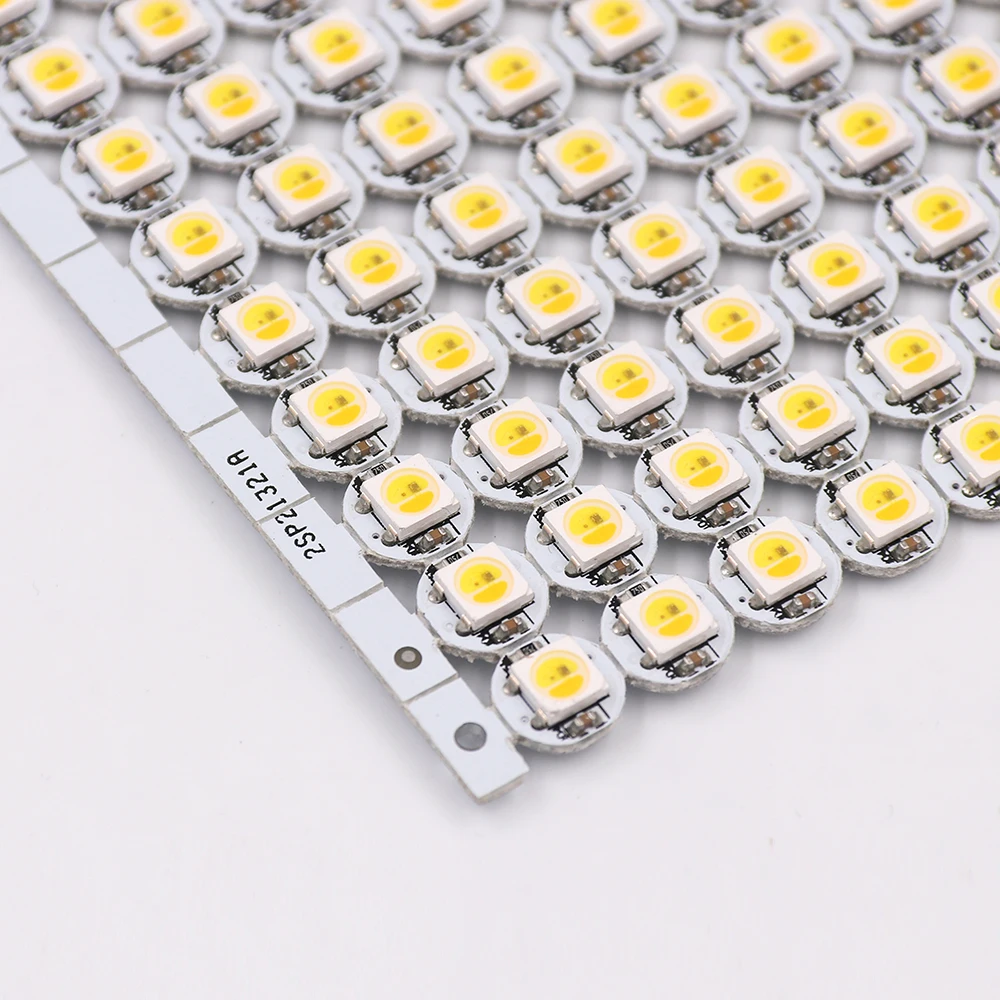

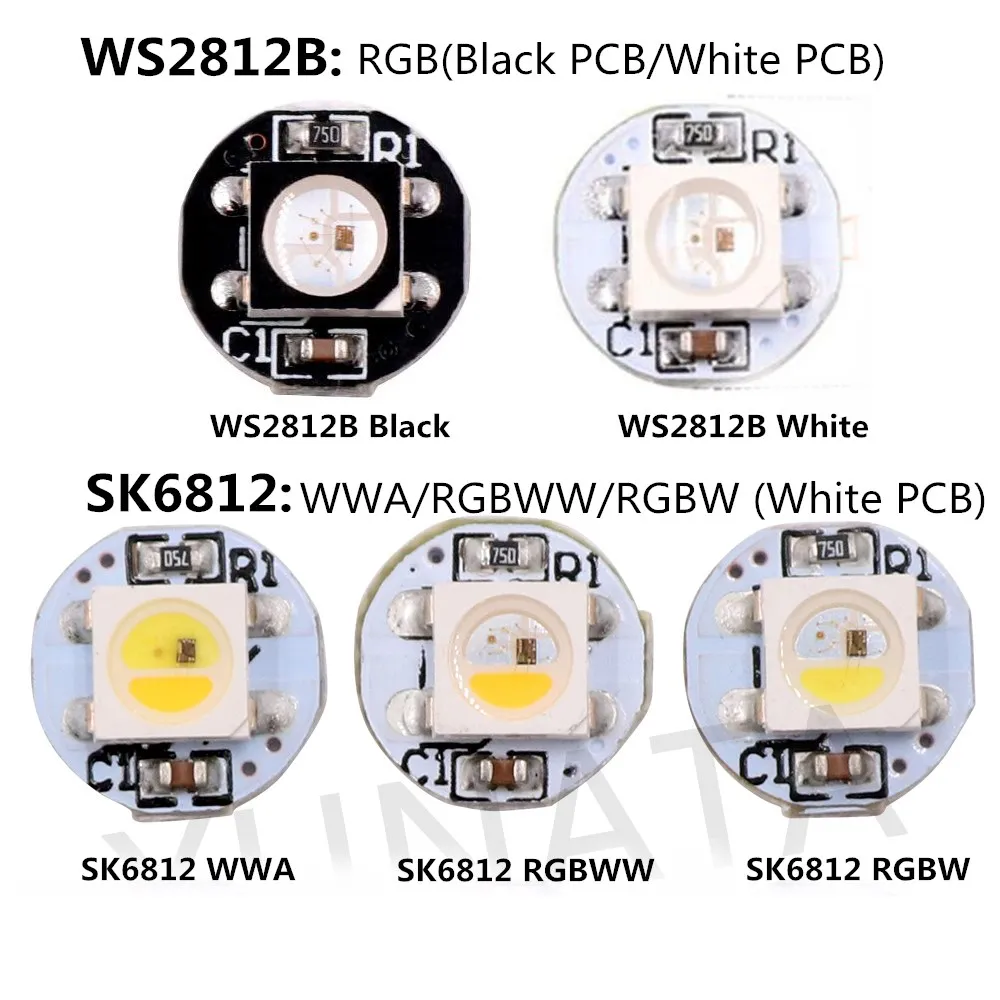

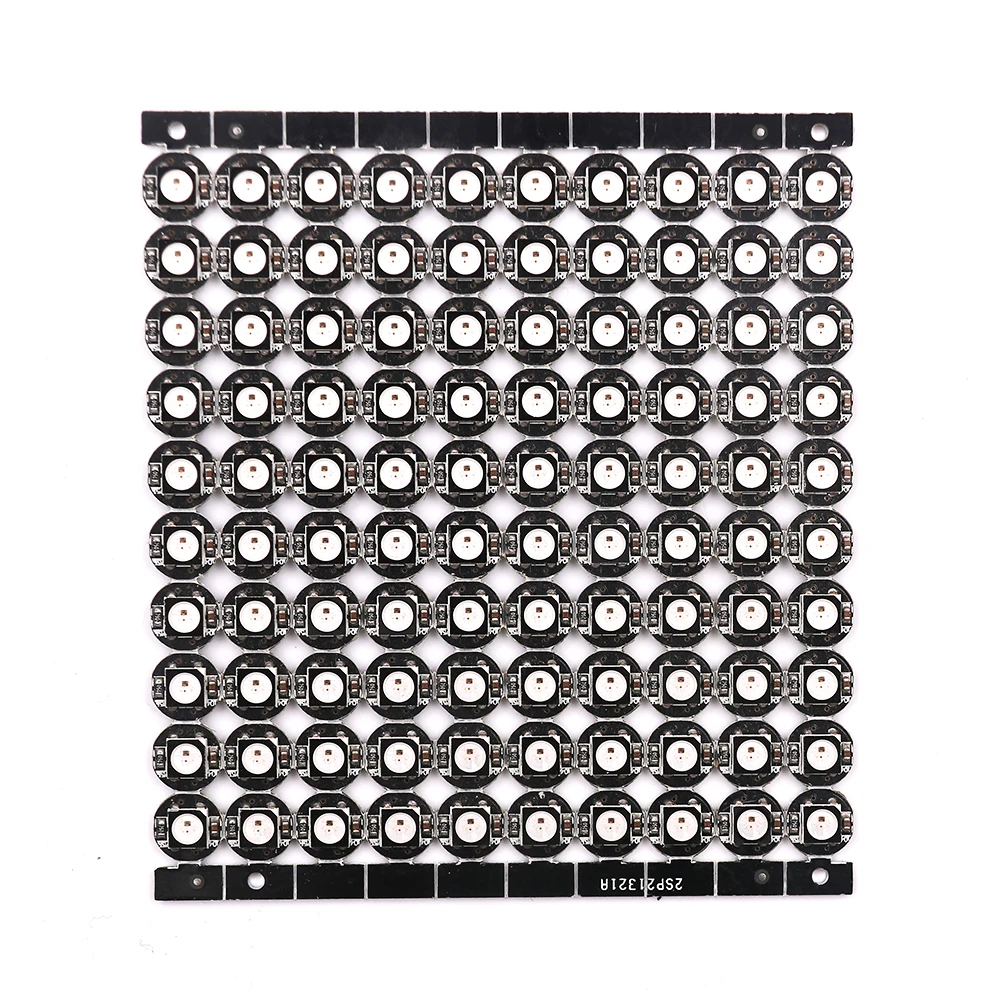

4-контактный светодиодный чип и плата радиатора WS2812B WS2812, 10 1000 шт., 5 в постоянного тока, 5050 RGB WS2811 IC, встроенный светодиодный чип RGB + W RGB + WW WWA

Нет.

Символ

Описание функции

1

VDD

Источник питания

2

DOUT

Выход сигнала управления данными

3

VSS

Земля

4

DIN

Вход сигнала управления данными

Абсолютный максимальный рейтинг

Праметр

Символ

Рейтинги

Блок

Напряжение источника питания

VDD

+ 3,5 ~ + 5,3

V

Входное напряжение

Ви

-0,5 ~ VDD + 0,5

V

Рабочая Температура соединения

Топт

-25 ~ + 80

Диапазон температур хранения

Tstg

-40 ~ + 105

Электрические характеристики (TA =-20 ~ + 70,VDD = 4,5 ~ 5,5 В, VSS = 0 В, если не указано иное)

Праметр

Смибол

Условия

Мин

Tpy

Макс

Блок

Входной ток

II

VI = VDD/VSS

1

МкА

Уровень входного напряжения

ГМГ

DIN, набор

0.7VDD

V

Вил

DIN, набор

0,3 VDD

V

Напряжение гистерезиса

VH

DIN, набор

0,35

V

Характеристики переключения (TA =-20 ~ + 70,VDD = 4,5 ~ 5,5 В, VSS = 0 В, если не указано иное)

Праметр

Символ

Состояние

Мин

Tpy

Макс

Блок

Время задержки передачи

Тплз

CL = 15 пФ, DIN

DOUT,RL = 10K

300

Ns

Время падения

TTHZ

CL = 300 пФ, OUTR/OUTG/OUTB

120

МКС

Входная емкость

CI

15

ПФ

Характеристический параметр RGB IC

Цвет излучения

Модель

Длина волны (нм)

Интенсивность света (mcd)

Напряжение (В)

Красный

13CBAUP

620-625

390-420

2,0-2,2

Зеленый

13cgaup

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Время передачи данных (TH + TL=1.25µs600ns)

T0H

0 кода, время высокого напряжения

0,4 мкс

150 нс

T1H

1 код, время высокого напряжения

0.8us

150 нс

T0L

0 кода, время низкого напряжения

0,85 мкс

150 нс

T1L

1 код, время низкого напряжения

0,45 мкс

150 нс

Рез

Время низкого напряжения

Более 50 мкс

L Интеллектуальная защита от обратного подключения, обратное подключение источника питания не повреждает IC.

L цепь управления и светодиодный используют единственный источник питания.

L схема управления и микросхема RGB объединены в пакет из 5050 компонентов, образующих полный контроль точки пикселя.

L Встроенная схема изменения формы сигнала после изменения формы волны на следующий драйвер гарантирует, что искажение формы волны не накапливается.

L Встроенная электрическая схема сброса и схема сброса при потере питания.

L каждый пиксель трех основных цветов может достигать 256 яркости дисплея, цветного полноцветного дисплея 16777216 и частоты сканирования не менее 400 Гц/с.

L Каскадный сигнал передачи порта по одной линии.

L любые две точки на расстоянии более 5 м, сигнал передачи без какой-либо цепи увеличения.

L когда частота обновления составляет 30 кадров в секунду, количество каскадов не менее 1024 точек.

L отправляйте данные со скоростью 800 кбит/с.

L Цвет светильник отличается высокой согласованностью, экономичностью.

II. Применение

L полноцветный модуль, полноцветное мягкое освещение ленты лампы.

L светодиодное декоративное освещение, нерегулярный светодиодный видеоэкран для дома/улицы.

III. Общее описание

WS2812B-это интеллектуальный светодиодный источник светильник с управлением, который схема управления и микросхема RGB объединены посылка пакет из 5050 компонентов. Внутренние элементы включают интеллектуальную защелку данных цифрового порта и схему привода усиления изменения формы сигнала. Также включают прецизионный внутренний генератор и программируемую часть постоянного изогнутого управления напряжением 12 В, эффективно обеспечивая согласованность цветовой высоты точки пикселя светильник

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется на внутреннюю защелку данных, другие данные, которые изменяются по внутренней схеме усиления сигнала, передаются на следующий пиксель каскада через порт DO. После передачи на каждый пиксель сигнал уменьшается 24 бит. Pixel использует технологию автоматической передачи сигнала resha-ping, благодаря чему передача сигнала не ограничивается количеством пикселей, а зависит только от скорости передачи сигнала.

Светодиодный с низким управляющим напряжением, защитой окружающей среды и энергосбережением, высокой яркостью, большим углом рассеивания, хорошей консистенцией, низким энергопотреблением, долгим сроком службы и другими преимуществами. Микросхема управления, встроенная светодиодный, становится более простой схемой, небольшой объем, удобная установка.
