Boost Buck DC-DC Регулируемый понижающий преобразователь XL6009 модуль питания 20 Вт 5-32 В до 1,2-35 В Высокая производительность низкая пульсация

Boost Buck DC-DC Регулируемый понижающий преобразователь XL6009 модуль питания 20 Вт 5-32 В до 1,2-35 В Высокая производительность низкая пульсация

Name: 🛍 Boost Buck DC-DC Регулируемый понижающий преобразователь XL6009 модуль питания 20 Вт 5-32 В до 1,2-35 В Высокая производительность низкая пульсация
Brand: Активные компоненты
SKU: 32627799347
Price: 127.11 RUB
Availability: InStock
Rating: 5 (64 reviews)

29 Отзывов

63 Заказов

127,11₽

В наличии!

Перейти

Your Cee - Надежность 98.25%

Более 13645 подписчиков, дата открытия магазина 05.01.2014

Положительные оценки: 99% (5350)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 10.09.2024

10 шт. Boost Buck DC-DC Регулируемый понижающий преобразователь XL6...

0 Отзывов

3 Заказов

1 043,91₽

Посмотреть

Последнее обновление: 22.05.2022

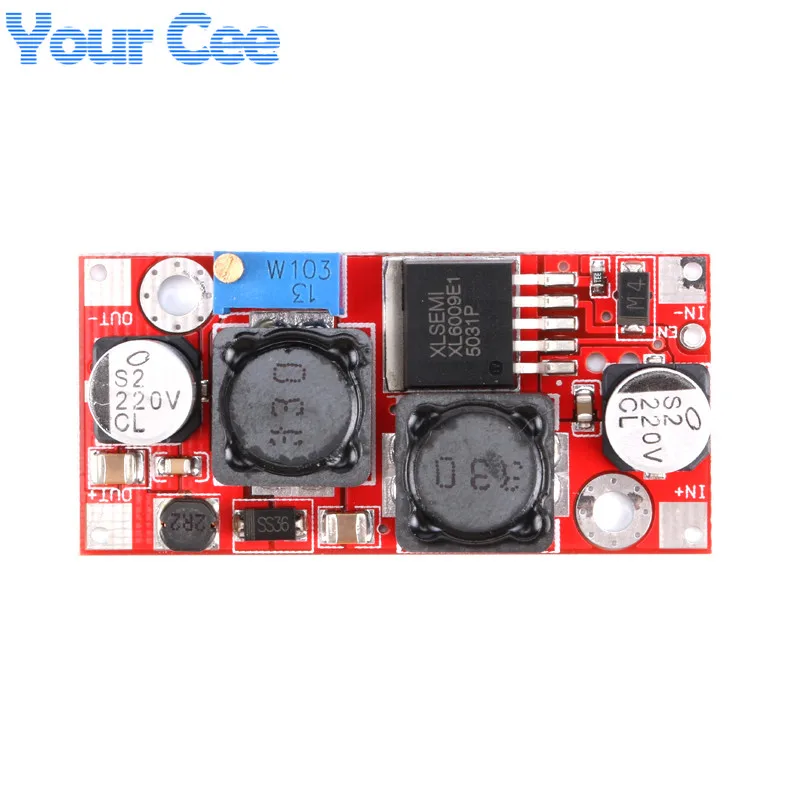

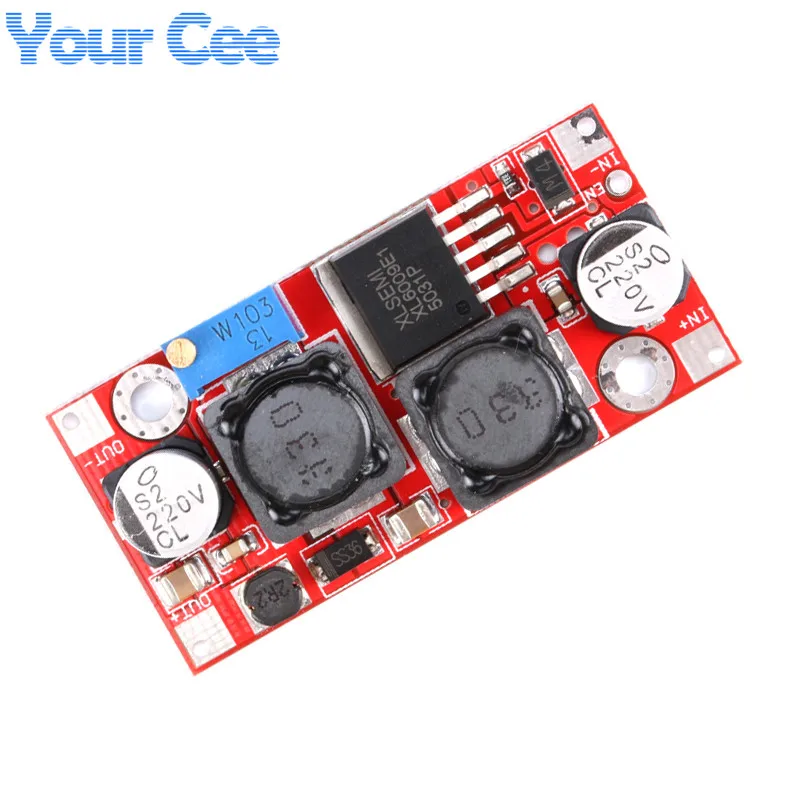

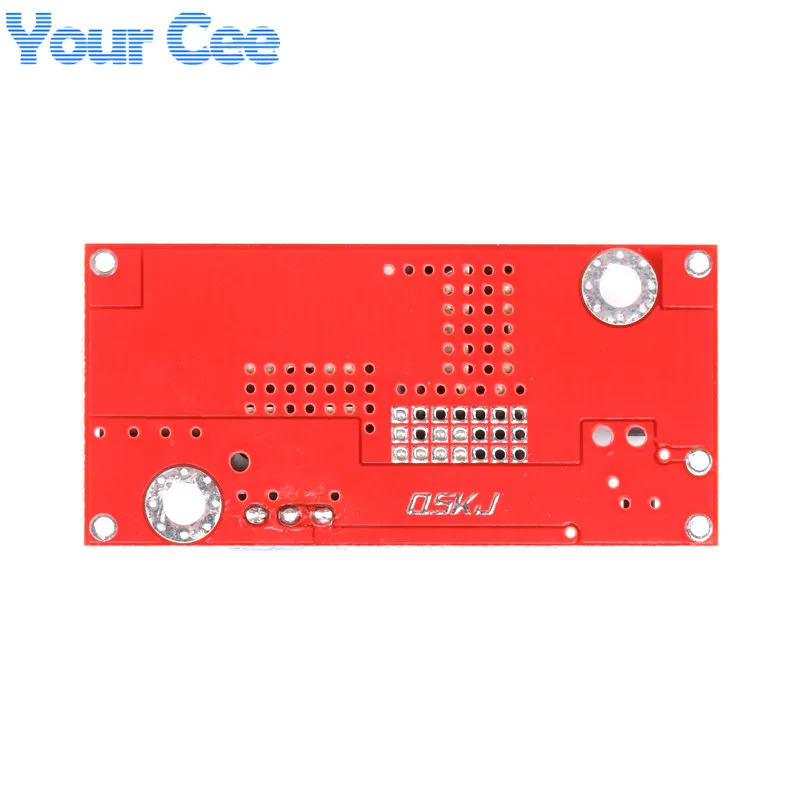

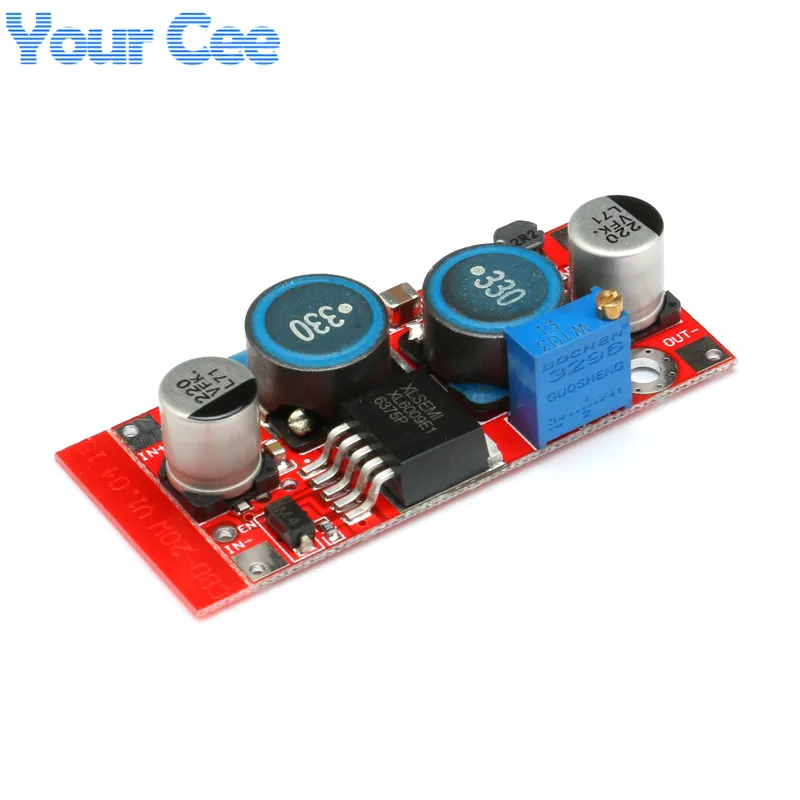

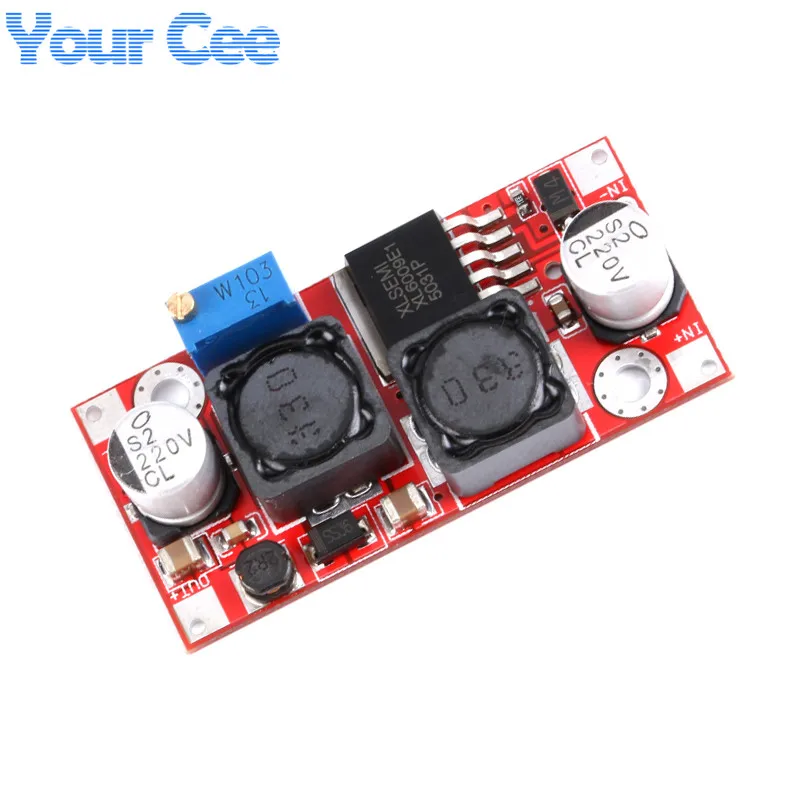

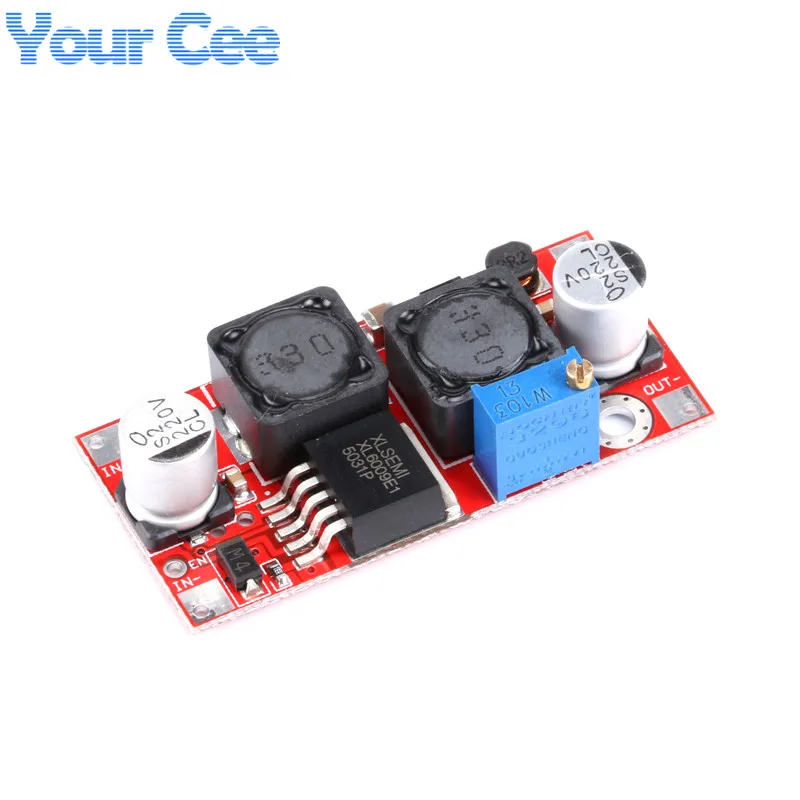

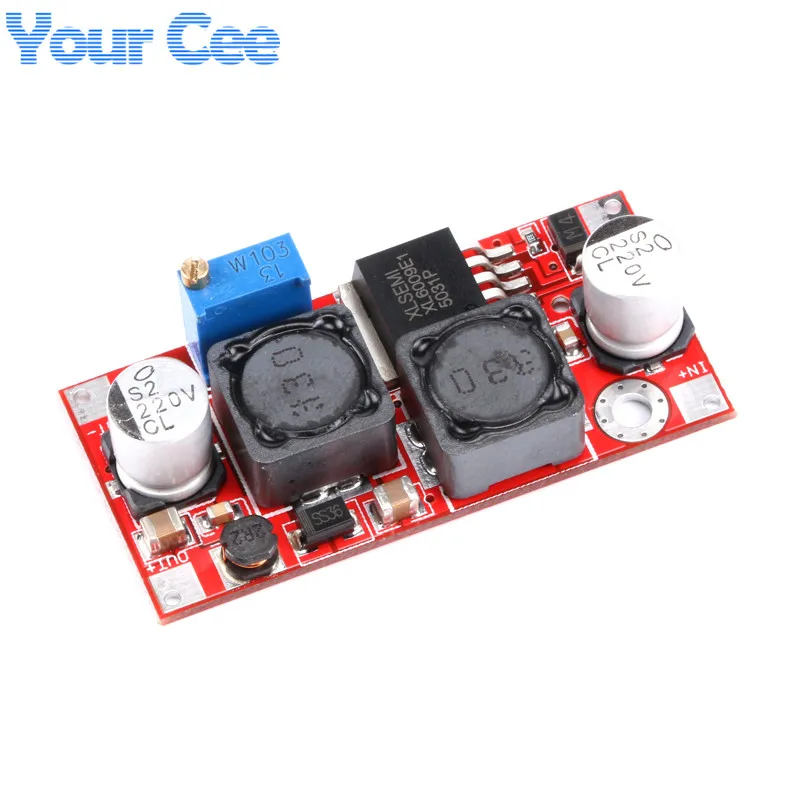

Повышающий понижающий преобразователь XL6009, регулируемый DC-DC, модуль питания 20 Вт, 5-32 В, до 1,2-35 в

Введение

1: новый оригинальный чип XLSEMI, устраняет подделку, разбирает чип.

2: импортные электролитические конденсаторы SMD, не сопровождаются самодельной емкостью.

3: Рабочая частота до 400 кГц и схема фильтра LC, Пульсация на выходе очень низкая.

4: импортные индукторы TDK, тепло и шум сведены к минимуму.

6: вход и выход трех многослойных керамических конденсаторов, помехи повышают стабильность.

7: PCB использует КБ листового материала класса А, чтобы предотвратить картон, мусорную плиту.

8: Встроенный МОП-транзистор, встроенный Триод LM2577 Попрощайтесь, может достичь эффективности 94%.

9: увеличенное включение порта, вы можете управлять цепью повышения.

10: Размеры: 49 (Д) * 23,4 (Ш) * 11,4 (В) мм (без потенциометра)

Параметры

Свойства модуля: неизолированный повышающий и понижающий модуль (BOOST & Buck)

Входное напряжение: 3,2-32 В

Выходное напряжение: (1) Плавная регулировка (1,2-35 в)

Выходной ток: 1,5 А (макс.)

Входной ток: 4 а (макс.)

Выходная мощность: Естественное охлаждение 20 Вт, плюс радиатор 25 Вт (макс.) реальная мощность

Максимальная выходная мощность = эффективность преобразования входного напряжения * 4 а * эффективность преобразования

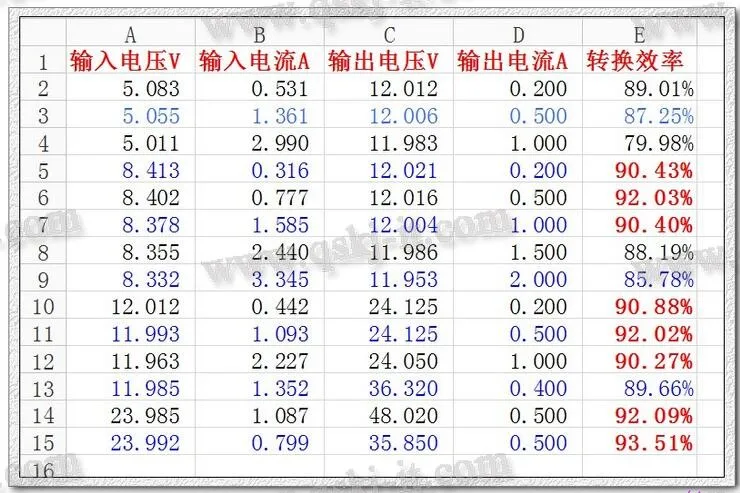

Эффективность преобразования: эффективность обычно используемых измеряемых напряжения и тока (далее, только для справки)

A = входное напряжение. B = входной ток. C = Выходное напряжение. D = выходной ток. E = эффективность преобразования

Рабочая температура: Промышленный класс (от-40 C до + 85 C) (температура окружающей среды превышает 40 градусов, более низкое энергопотребление или для увеличения рассеивания тепла)

Повышение температуры при полной нагрузке: 45 C

Рабочая частота: 400 кГц

Ток нагрузки: 5 В, оборот 12 В, 15 мА

Регулировка нагрузки: ± 0.5%

Регулировка напряжения: ± 0.5%

Скорость динамического ответа: 5% нс

Порт включения управления: Да, высокий 1,4 В-VIN (вкл.), низкий 0-0,8 В (ВЫКЛ.), высокий по умолчанию

Защита от короткого замыкания: нет (Установите предохранитель или вход цепи защиты)

Защита от обратной полярности входа: нет, пожалуйста, используйте нашу диодную плату с обратной защитой или входную серию.

Установка: вы можете прикрутить (крепежные отверстия 3 мм), 2 крепежных отверстия

На солнечную панель или на аккумулятор на 12 или 24 вольт и выставлять нужный вам ток до 30 или 40 вольт от 1,5 вольта

12 В будет мертв исправить, ЕСЛИ вы проверить ток в и. использовать тепловой защиты над 17 Вт. ура.

Да и понижает и повышает

Понижающий

Я до 10 понижал и запас вроде есть еще

Нужно искать модуль помощнее

Можно

Нужен радиатор

Да

Шахты началась с 1.8 года В выход и по часовой стрелке увеличение напряжения.

И если формат 18650 lit ion нужен специальный контроллер

Не знаю на счет магнитофона. ставил на ходовые огни все работает супер.

Я не ставил на авто еще. Но данная плата заявлена на 20 вт. Судя по всему будет светиться не на все сто. То есть примерно в пол накала или 3/4. Лучше поискать лампы или плату по мощней.

DC-DC регулируемый шаг вверх-вниз конвертер XL6009 Питание модуль 20 W 5-32 V до 1,2-35 V

Отлично

20вт на зарядку аккума? Это вы будете заряжатьтнго неделю.

Да!там болтик.

Я еще не ставил в эксплуатацию

Выходной ток 1.5 Ампера макс, читай описание

2А.

От 3 вольт.

12 В будет мертв исправить, ЕСЛИ вы проверить ток в и. использовать тепловой защиты над 17 Вт. ура.

Да и понижает и повышает

И если формат 18650 lit ion нужен специальный контроллер

Function
Boost Buck Step Up Down Converter XL6009 Power Supply Module
Вес логистики
0.035
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
-
Название бренда
Your Cee
Напряжение электропитания
-
Номер модели
XL6009
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
-
Размер логистики - высота (см)
2
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
10
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
TQFP

Отзывы покупателей

O***o

Страна: RU Доставка: Saver Shipping 29.01.2021

красавчик

S***s

Страна: RU Доставка: Saver Shipping 30.09.2020

Изготовлено добротно.Пайка заводская.Доставка -месяц.Планирую использовать как стабилизатор для светодиодных ДХО.

A***v

Страна: RU Доставка: Saver Shipping 08.01.2021

Отличный товар, регулирует ровно и держит четко. Греется при повышение, нужен радиатор, повышал с 12 до 18 очень нагрелся, но с радиатором стало терпимо. Советую.

A***n

Страна: RU Доставка: Saver Shipping 30.10.2020

товар доставлен, не проверял ещё , на вид все добротно пришло в обычном пакете

A***v

Страна: RU Доставка: Saver Shipping 05.09.2020

пришло быстро, покупкой доволен. проверял стабилизаторы, все работает отлично. спасибо продавцу, рекомендую!!!

N***n

Страна: RU Доставка: Saver Shipping 16.09.2020

на 3.4 вольт входа на выходе 17 вольт. Добовляешь до 3.6 сразу 1.2 нужно что б защита акамулятора работала четко

Z***r

Страна: RU Доставка: Saver Shipping 04.11.2020

Фото не делал, уже в работе модуль. Стабильная работа. Покупайте и не бойтесь)))

A***v

Страна: RU Доставка: Standard Shipping 27.12.2020

пришло очень быстро- не ожидал. проверил блоки- все работают.

R***v

Страна: RU Доставка: Saver Shipping 06.11.2020

Отлично работает. Можно смело брать

T***a

Страна: RU Доставка: Saver Shipping 12.12.2020

товар так и не дошёл, вернули деньги

V***n

Страна: RU Доставка: Standard Shipping 03.11.2020

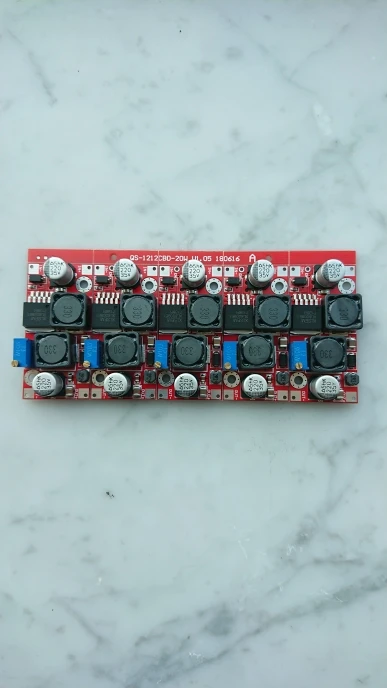

Заказывал 5шт, все рабочие, протестировал

M***y

Страна: RU Доставка: Saver Shipping 20.10.2020

Спасибо продавцу!

R***V

Страна: RU Доставка: Saver Shipping 11.09.2020

работа 0ороая

A***v

Страна: RU Доставка: Standard Shipping 08.12.2020

Отлично

M***o

Страна: RU Доставка: Saver Shipping 04.09.2020

отличная плата, все работает

S***v

Страна: RU Доставка: Saver Shipping 09.12.2020

Ок

A***n

Страна: BE Доставка: Standard Shipping 16.09.2020

5 звезд!

N***o

Страна: RU Доставка: Saver Shipping 22.10.2020

Все ок

S***a

Страна: UA Доставка: Saver Shipping 02.01.2021

Киев доставили 28/12/2020- 19/12/2020 заказ. Проверил ,работают. Продавца и товар рекомендую. 5 + !

4***r

Страна: UK Доставка: Saver Shipping 10.12.2020

товар пришол за 2 недели , проверил все работает !!

A***k

Страна: BY Доставка: Saver Shipping 12.11.2020

понижаечки пришли ещё не испытывал

K***r

Страна: KZ Доставка: Standard Shipping 02.09.2020

Получил, все ок.

Y***V

Страна: RU Доставка: Saver Shipping 23.11.2020

Взорвался при первом подключении.

R***m

Страна: RU Доставка: Saver Shipping 16.02.2021

ну очень быстро качество на5

D***s

Страна: RU Доставка: Saver Shipping 09.02.2021

Все как в описании, они очень здоровые думаю можно на дхо подключить

R***v

Страна: RU Доставка: Saver Shipping 12.02.2021

Работает. Пришёл достаточно быстро.

Boost Buck DC-DC Регулируемый понижающий преобразователь XL6009 модуль питания 20 Вт 5-32 В до 1,2-35 В Высокая производительность низкая пульсация

Your Cee - Надежность 98.25%

#1 Для каких целей можно использовать

#2 Если на выходном выставить 12в, а потом подать на вход 11, 12, 13 вольт, выход будет меняться?

#3 Повышает напряжение?

#4 Он повышающий или понижающий?

#5 А с 24 вольт на 5 вольт понизит?

#6 А магнитолу можно через него подключить с 24 на 12в?

#7 Добрый день, есть вопрос, при входном напряжении от 4 до 6в, я могу получить стабильное напряжение 5в?

#8 У кого какой срок отработало или работает? Хочу на контроллер установить от аккумулятора для ДХО.

#9 Подскажите могу ли я подключить диодные лед лампы ближнего света через них?

#10 В какую сторону крутить винт, чтобы понизить выходное напряжение?

#11 От штатного USB блока питания где 5 вольт 2 ампера можно зарядить 3 акб 18650 в сумме 12 вольт. через эту плату?

#12 Защитит ли магнитофон от кратковременных выбросов перенапряжений?

#13 Добрый день, а светодиодную лампочку потянут они( лампочка 30 вт 12 вольт)

#14 Это Шаг вниз или step up или 2 в одном?

#15 Три года на копейке питает дхо, все живо включая светодиоды

#16 Можно ли использовать его с блоком питания от ПК для зарядки автомобильного аккумулятора ?

#17 Подскажите пожалуйста это step up-down конвертор?. т е стпбилизатор с повышением и понижением напряжения?

#18 На выходе может выдать 30в 1,5а или в защиту уйдет? или вообще сгорит?

#19 Для TS100 подойдет если нагревается при токе 3 Ампера а после нагрева 60 мили Ампера

#20 Какой максимальный ток?

#21 Могу ли я использовать 18650 Литий-Ионная Аккумуляторная батарея (3-4.2 В) для этого модуля? Или 5 В и выше?

#22 Если на выходном выставить 12в, а потом подать на вход 11, 12, 13 вольт, выход будет меняться?

#23 Повышает напряжение?

#24 От штатного USB блока питания где 5 вольт 2 ампера можно зарядить 3 акб 18650 в сумме 12 вольт. через эту плату?
