12 В Комплект солнечной системы 100 Вт 200 Вт Гибкая солнечная панель 18 в зарядное устройство

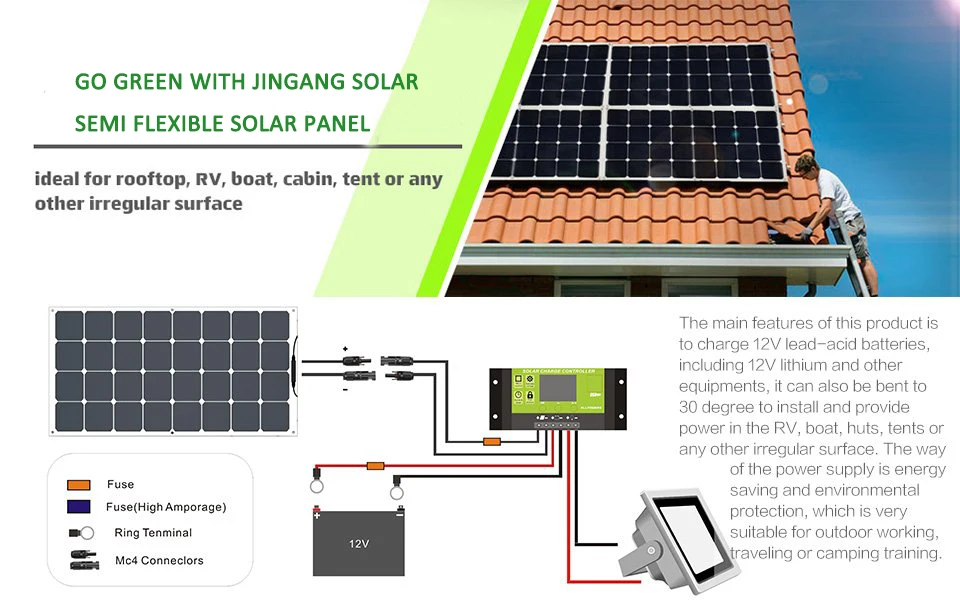

                          Как подключить 100 Вт солнечную систему

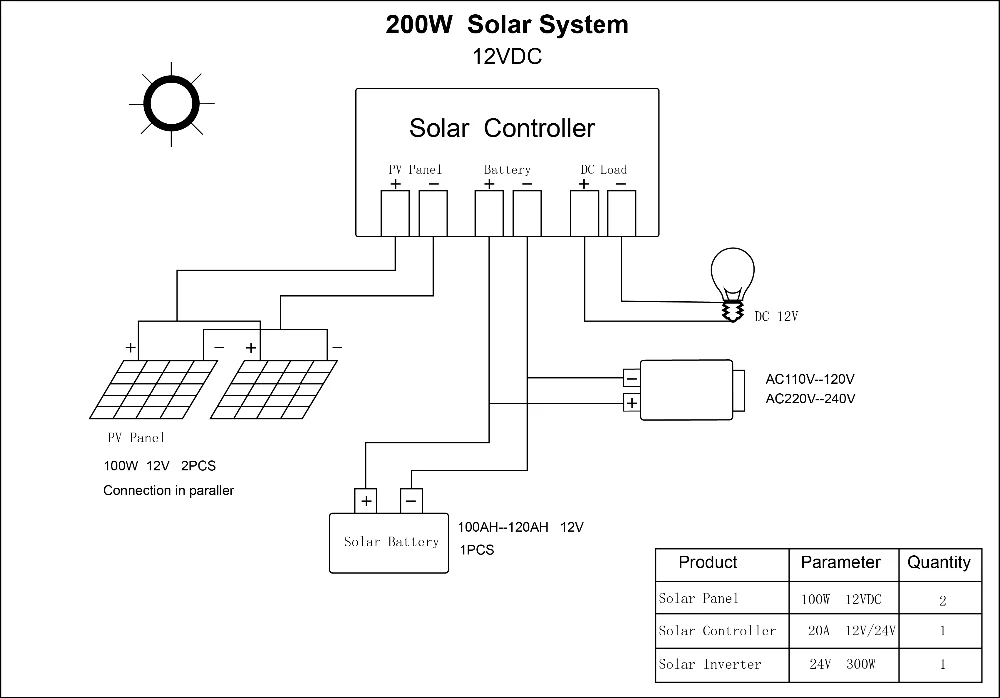

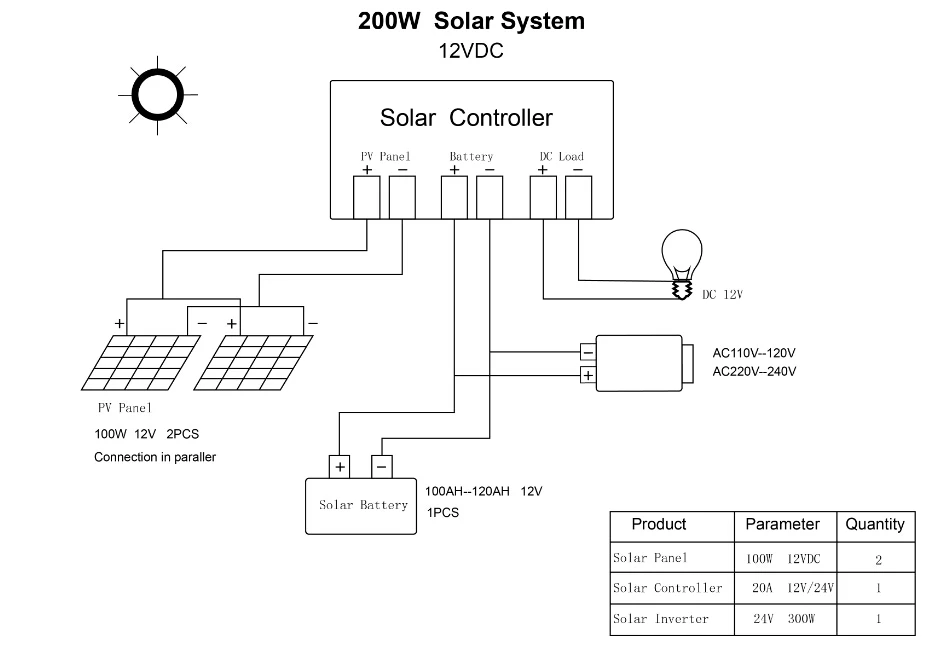

                            Как подключить 200 Вт солнечную систему

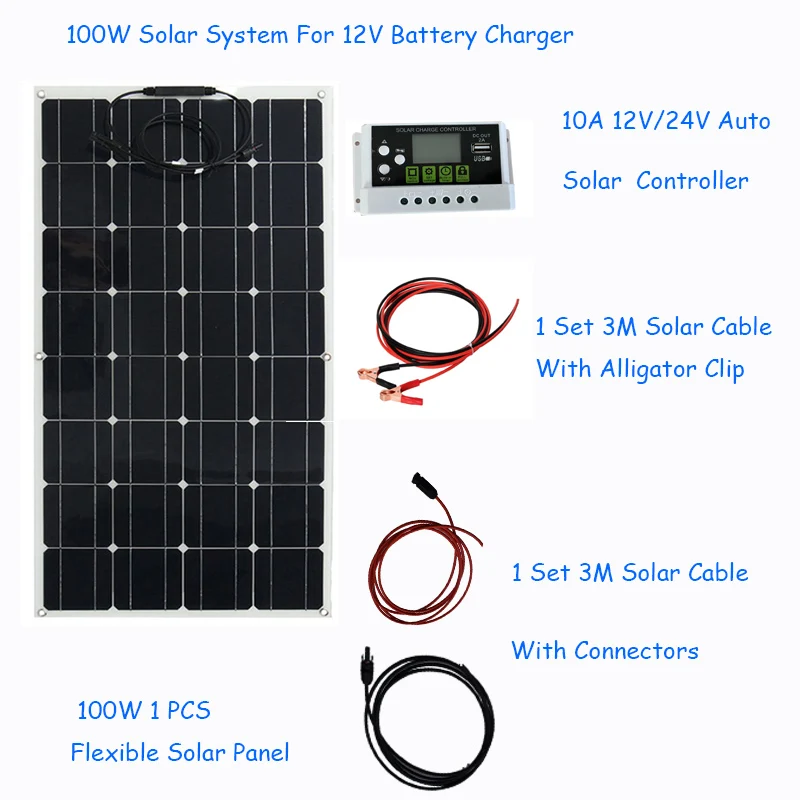

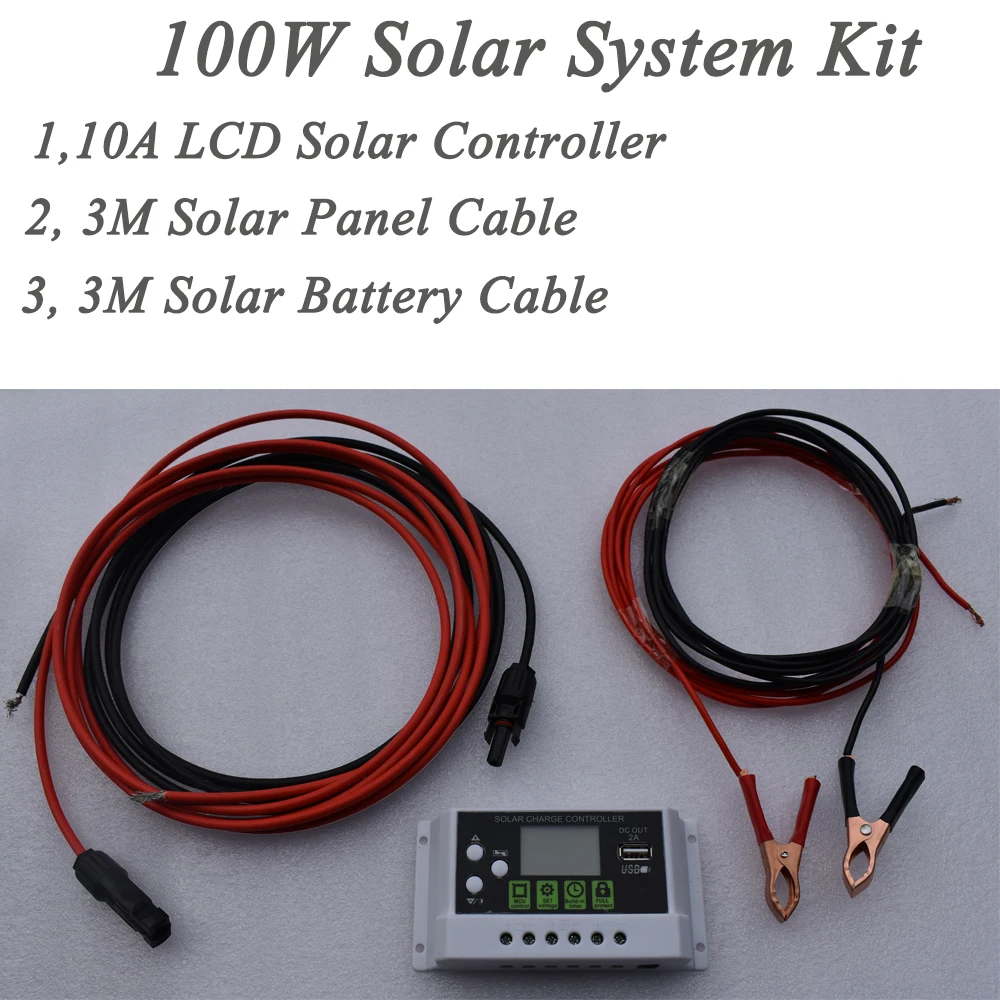

Посылка 1: PET 100W система постоянного тока

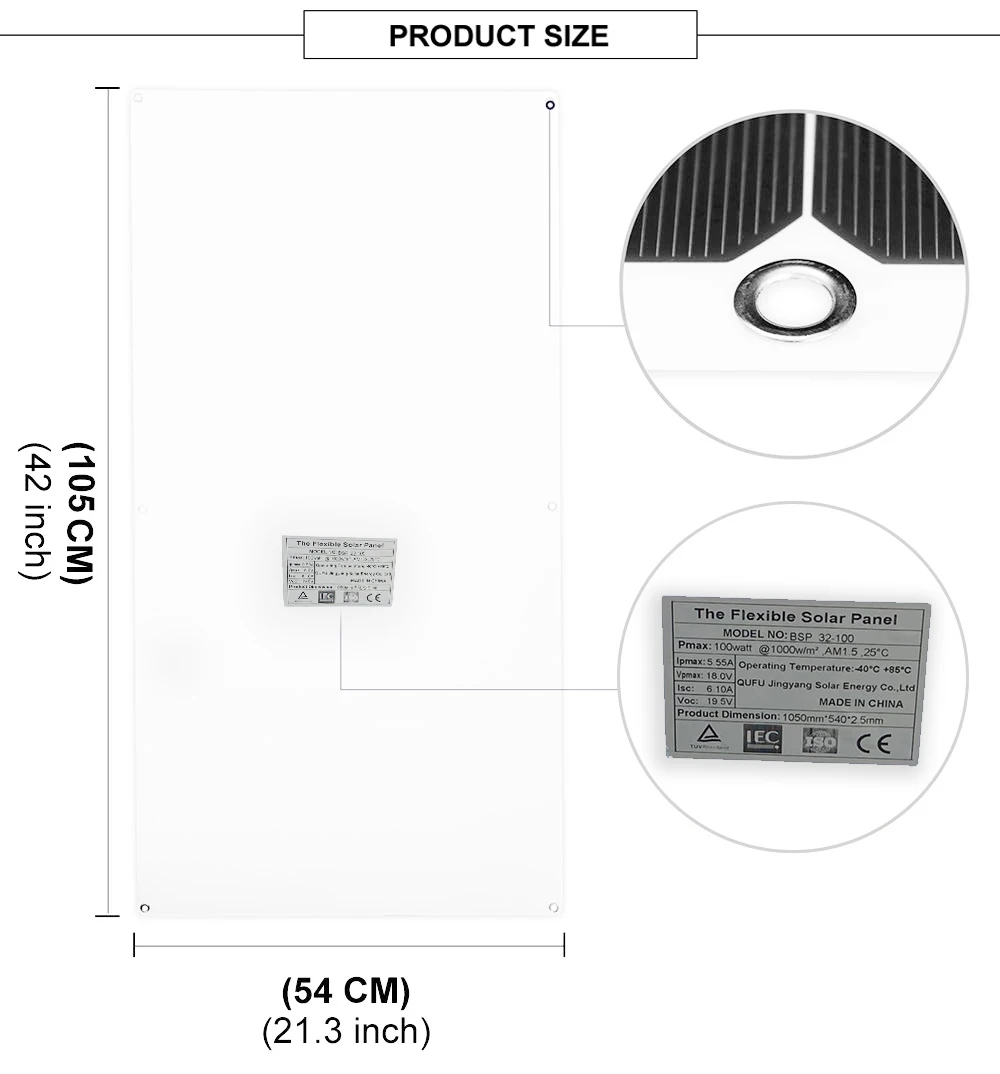

1, ПЭТ Гибкая солнечная панель 100 Вт,1.Шт.; Размер: 1050 мм * 540 мм * 2,5 мм.

2, 10A, 12V/24V Авто lcd утюжок для ШИМ-контроллер заряда солнечного аккумулятора; 1 шт.

3, 1 комплект 3 м Удлинительный Солнечный КабельДля аккумуляторной батареи

4, 1 комплект 3 м кабель для солнечной батареи с аллигатором

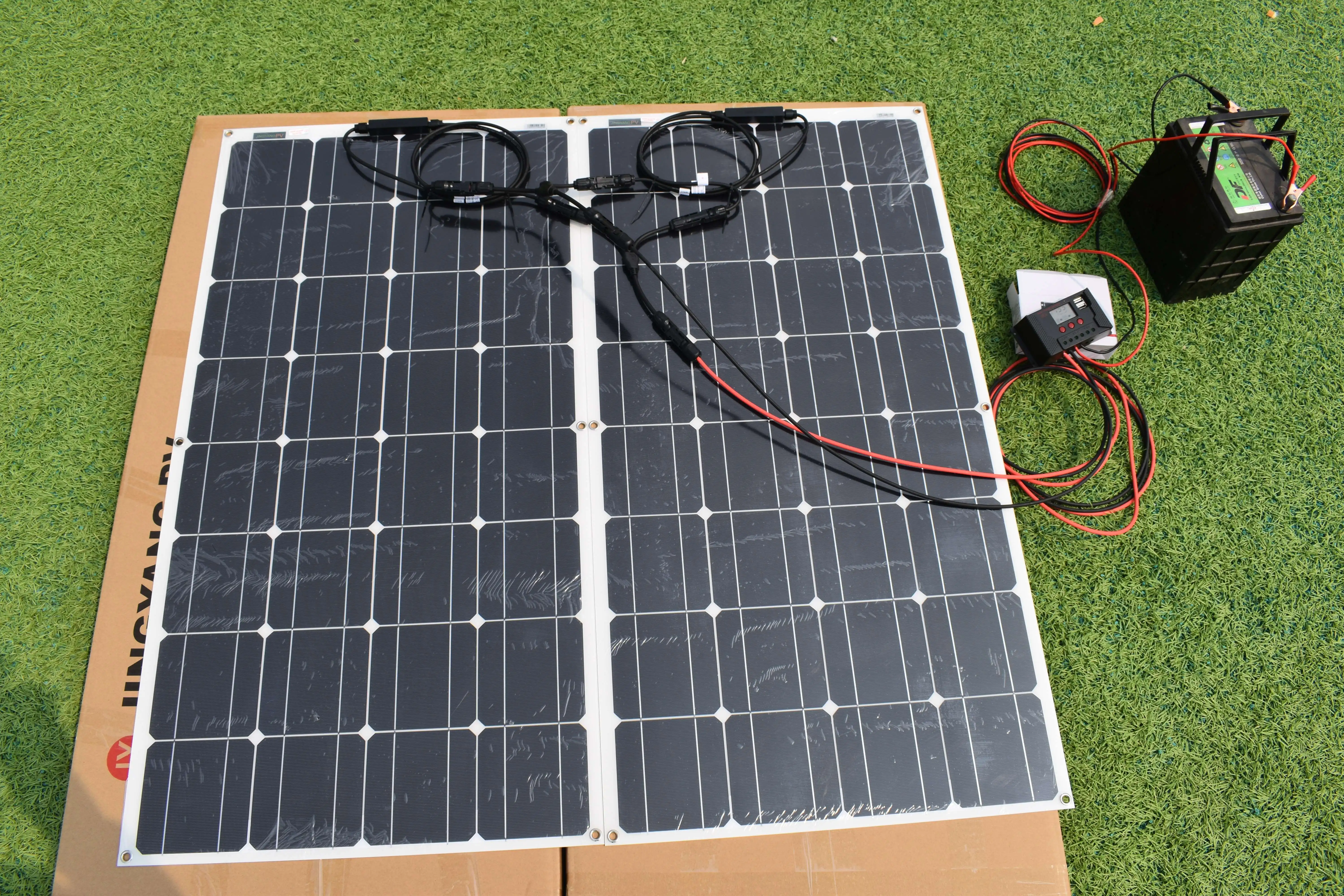

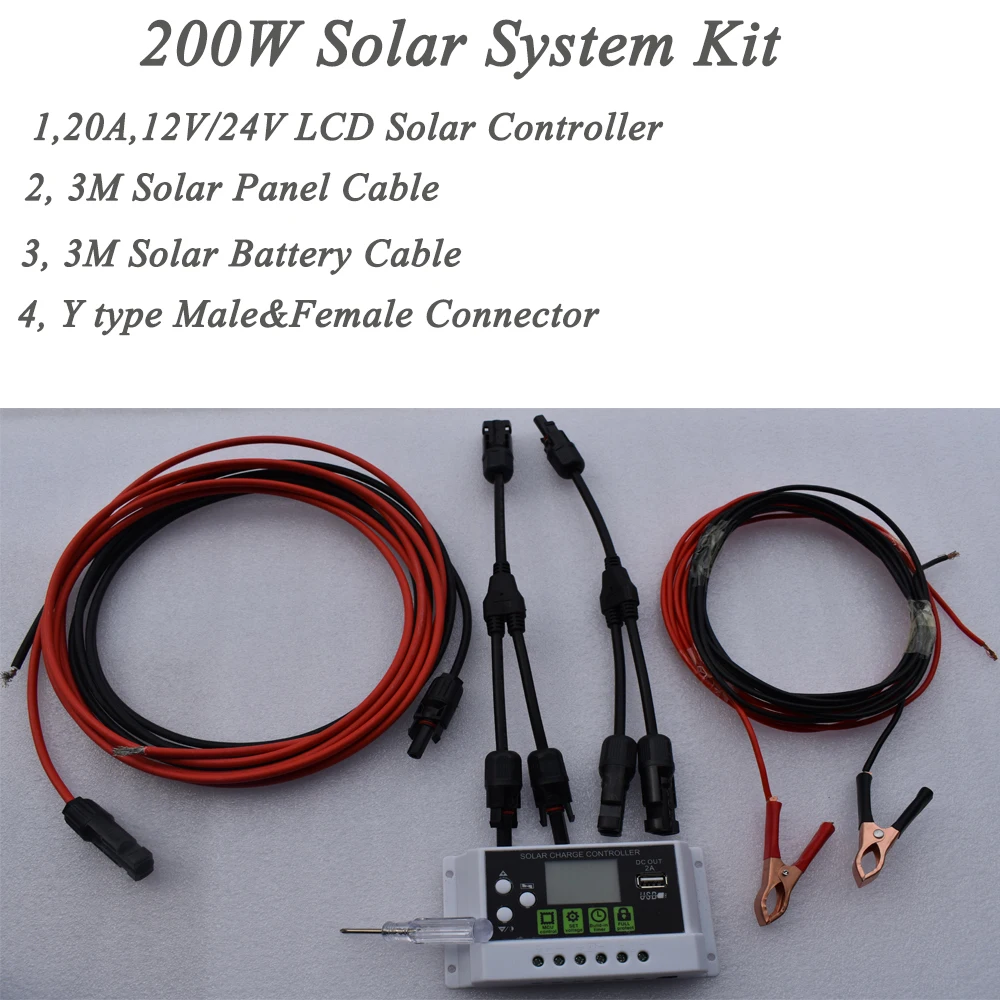

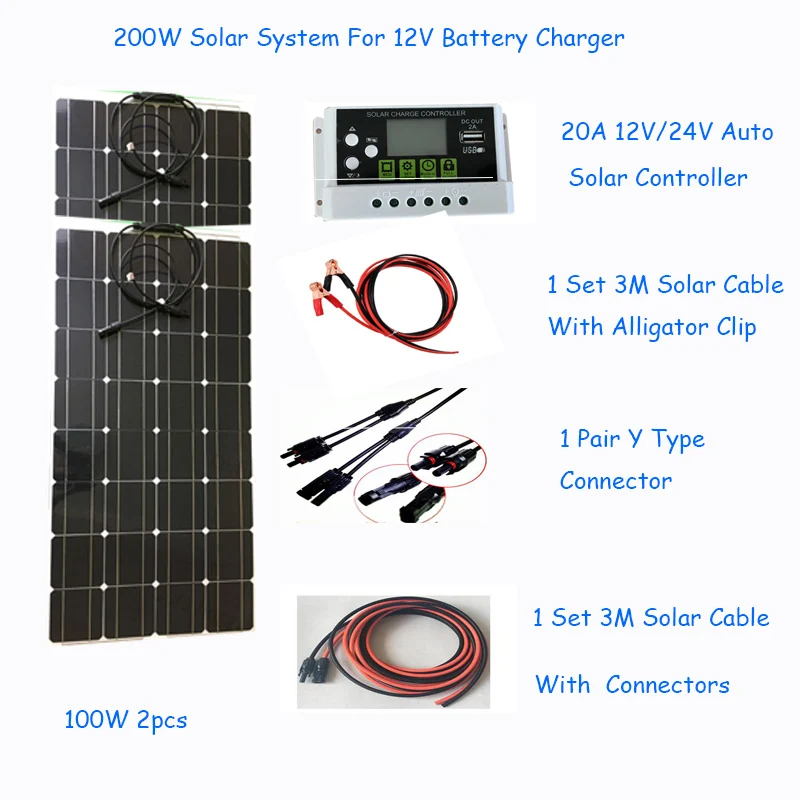

Посылка 2: PET 200W система постоянного тока

1., PETГибкая солнечная панель 100 Вт,2.Шт.; Размер: 1050 мм * 540 мм * 2,5 мм.

2, 20A, 12V/24V Авто lcd утюжок для ШИМ-контроллер заряда солнечного аккумулятора; 1 шт.

3, 1 комплект 3 м Удлинительный Солнечный КабельДля аккумуляторной батареи

4, 1 комплект 3 м кабель для солнечной батареи с аллигатором

5, 1 комплект Y Тип разъема: мужской и женский

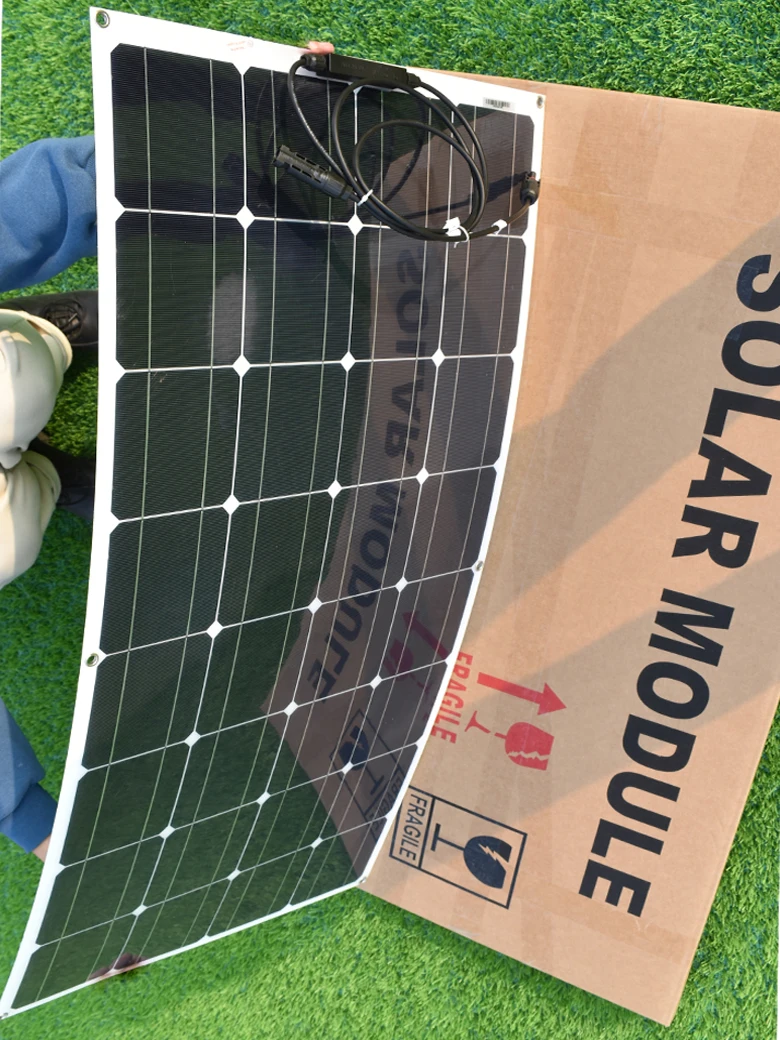

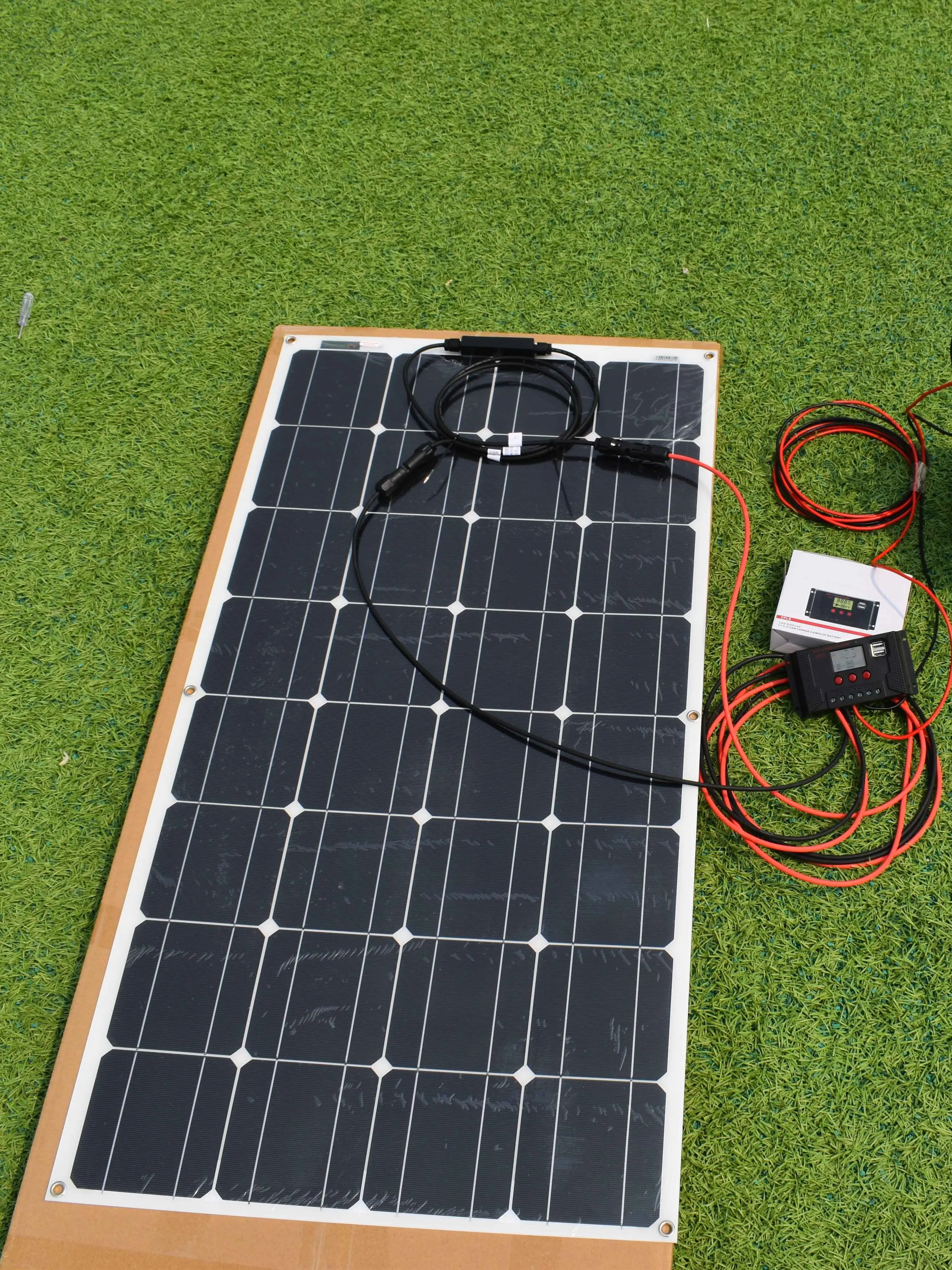

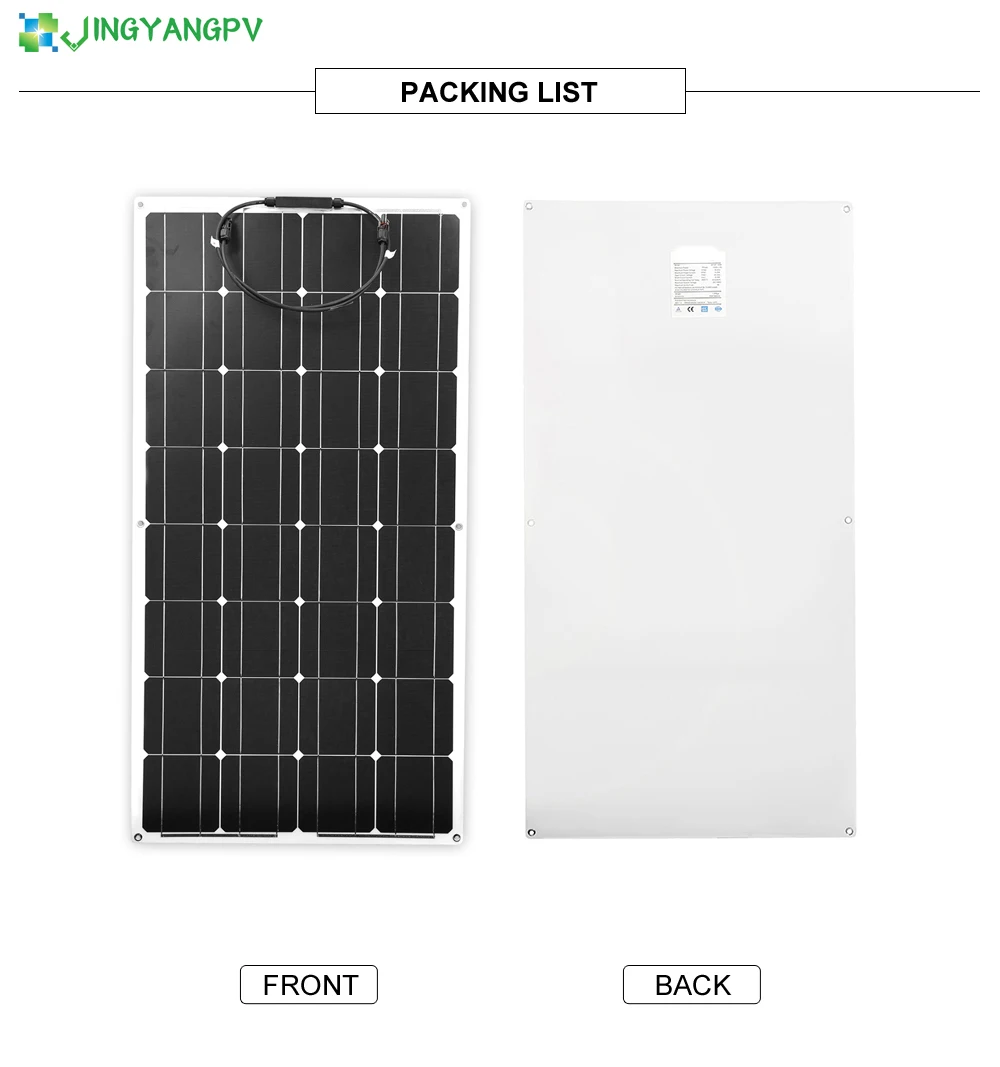

Посылка 3: 100 Вт PET Гибкая солнечная панель

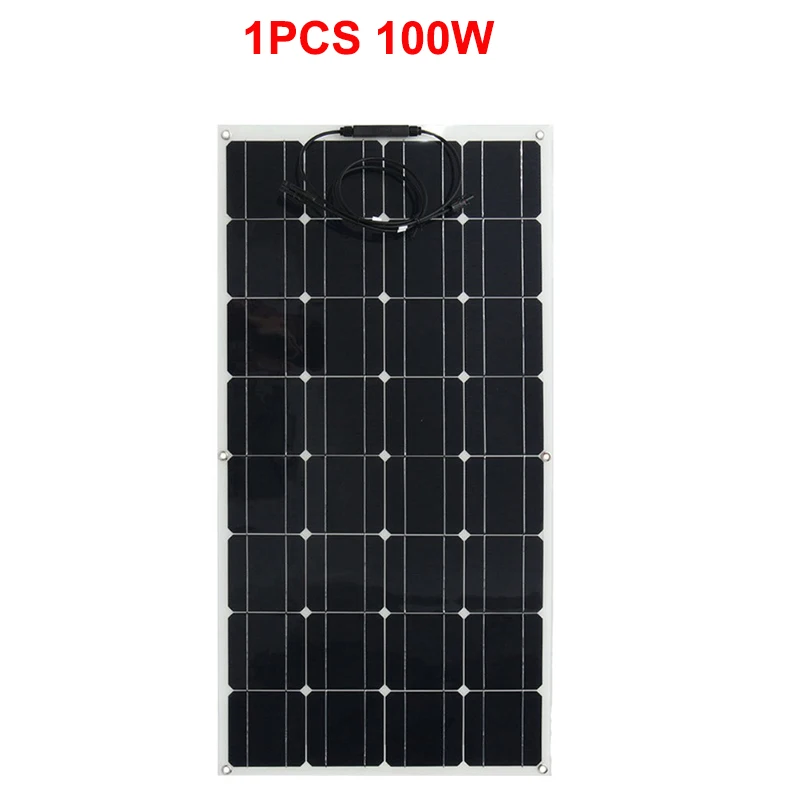

1, Гибкая солнечная панель 100 Вт,1.Шт.; Размер: 1050 мм * 540 мм * 2,5 мм.

100 Вт или 200 Вт Запасные части:

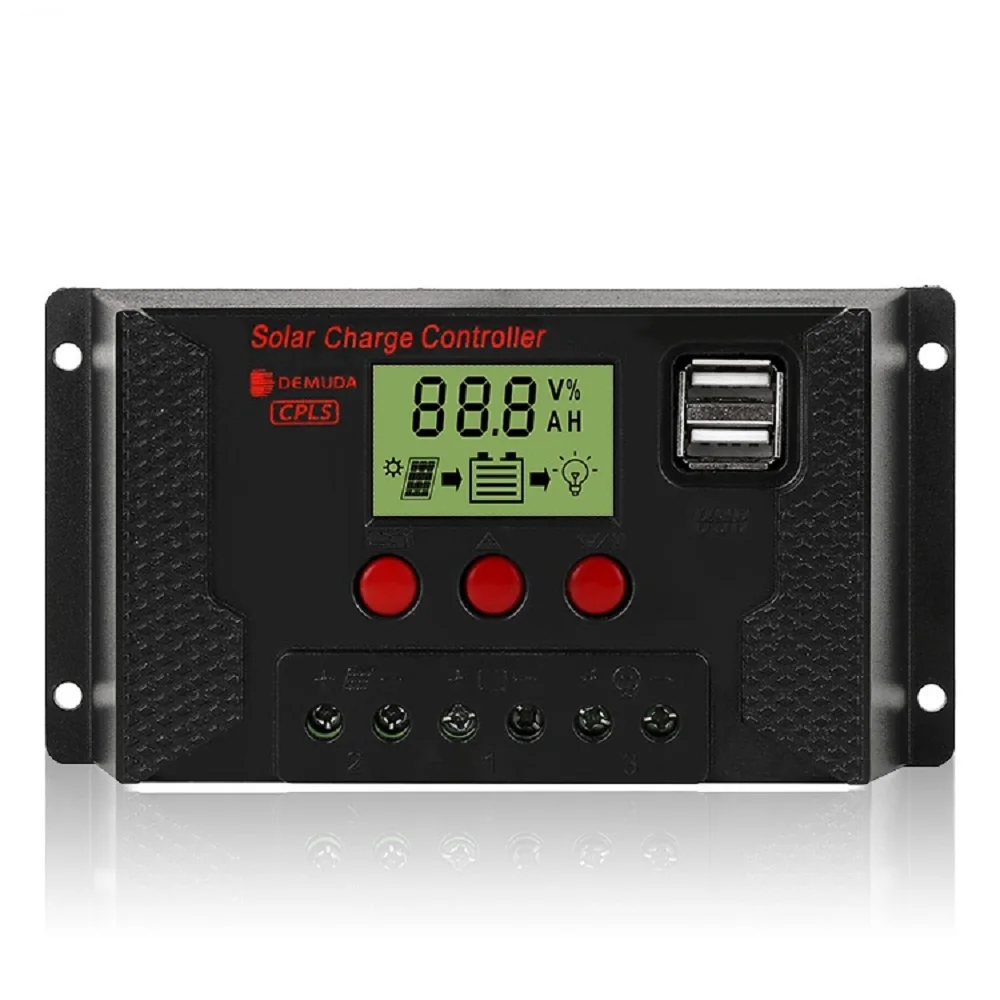

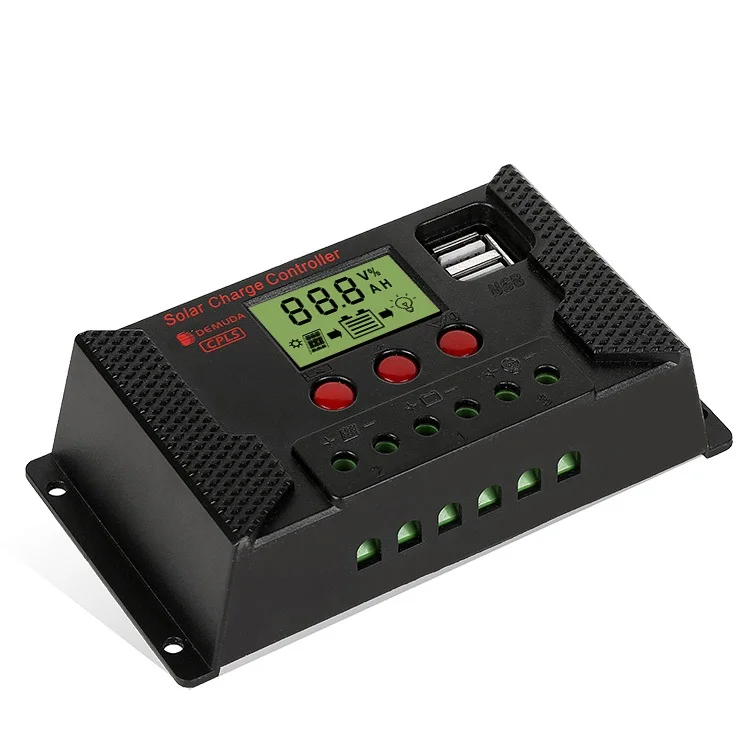

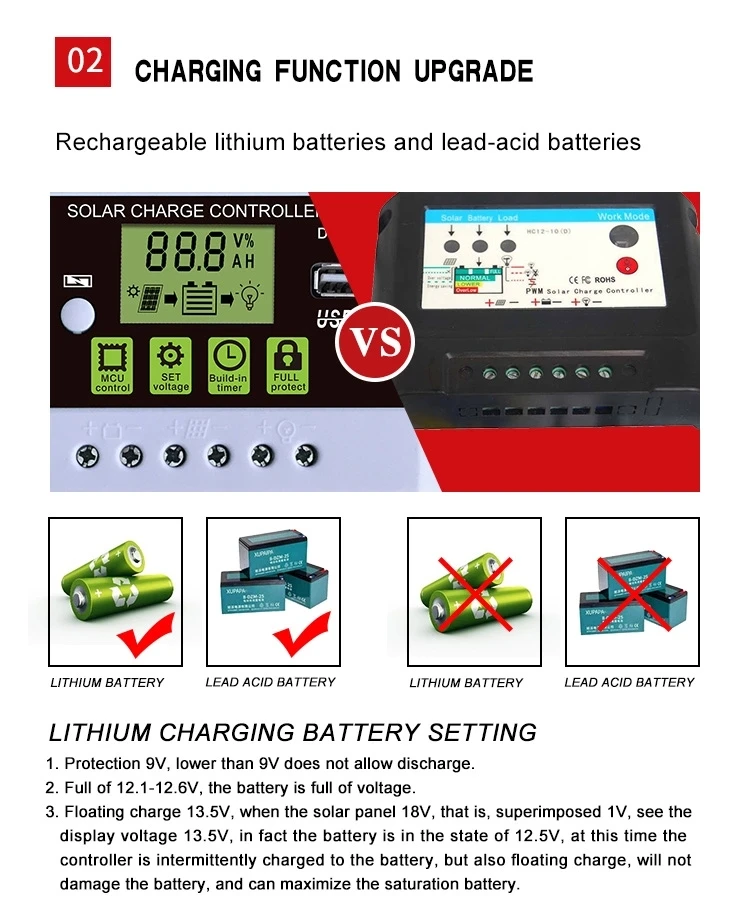

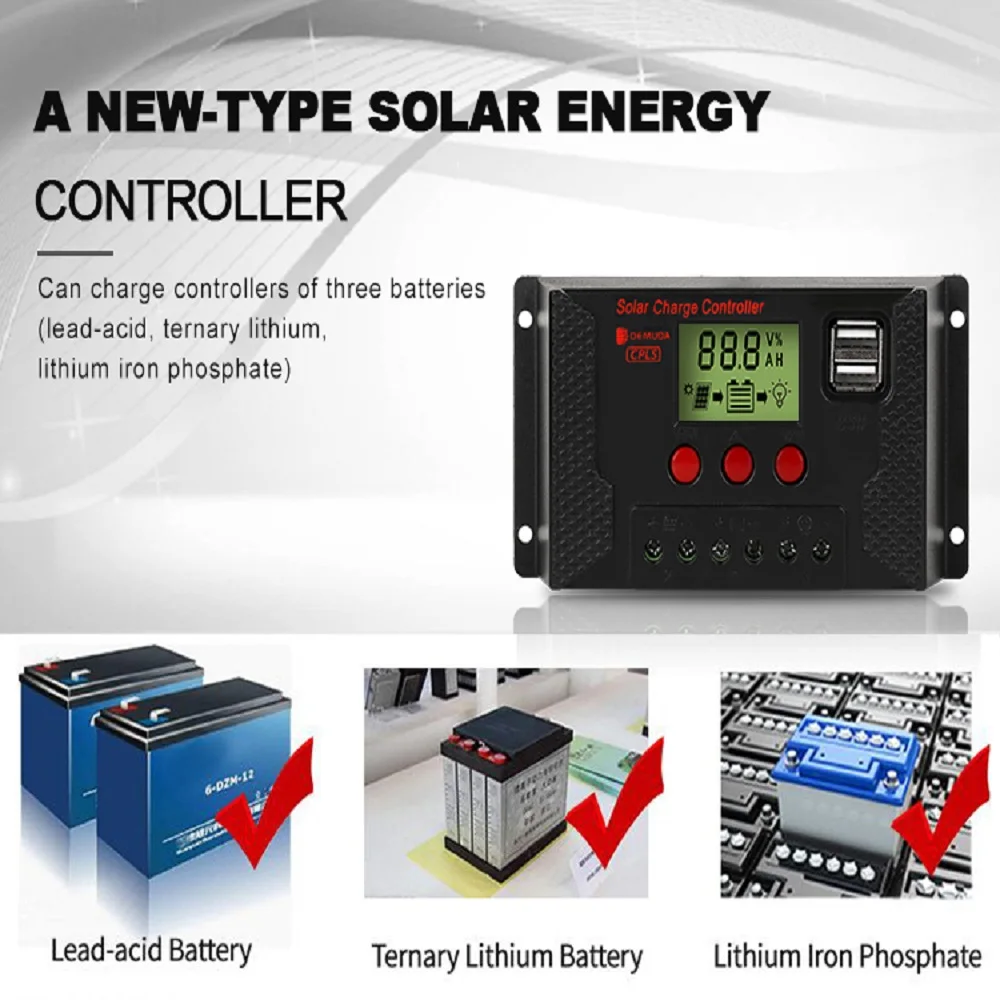

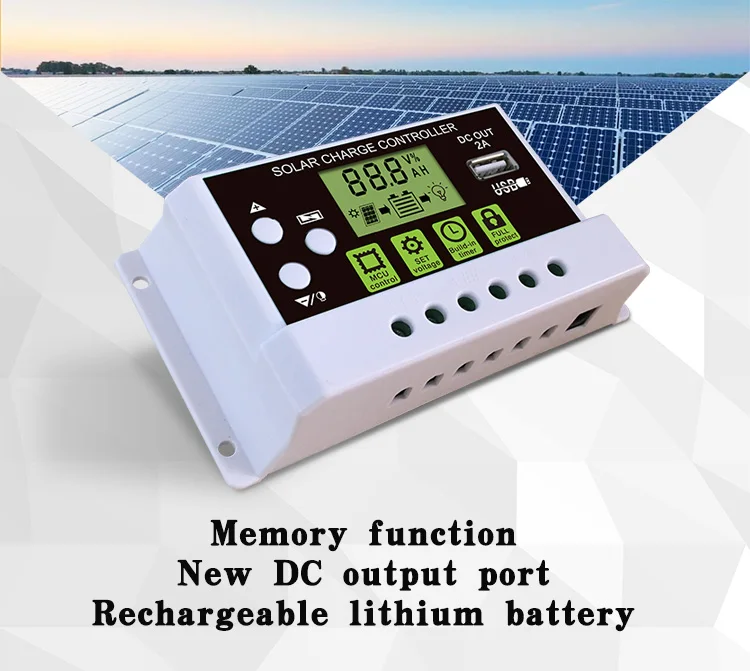

PWM блок управления установкой на солнечной батарее 12V/24V Авто (ПоддержкаЛитий-железо фосфат батарея)

Тип контроллера случайный, пожалуйста, обратите внимание.

Модель

10A

20А

30A

40А

50A

60А

Напряжение батареи

12V 24V Авто

Зарядный ток

10A

20А

30A

40А

50A

60А

Ток разрядки

10A

10A

10A

20А

30A

30A

Максимальный Солнечный вход

48V (для приготовления пищи на 24V батарею) 24 вольт постоянного тока (для детей возрастом от 12V аккумулятор)

Выравнивание

14,4 В (герметичный) 14,2 В (гель) 14,6 в (заливающий)

Поплавковый заряд

13,7 в (defaul, регулируемый)

Разрядная остановка

10,7 В (defaul, регулируемый)

Повторное подключение разряда

12,6 V(defaul, регулируемый)

Повторное подключение зарядки

13 в

Напряжение под открытым небом светильник

Солнечная панель 8 в (светильник с задержкой)

Светильник с напряжением

Солнечная панель 8 в (светильник с задержкой выключения)

Выход USB

5 В/3 А

Самостоятельное использование

<10 мА

Рабочая температура

-35 °C ~ + 60 °C

Размеры

133,5*70*35 мм

188*90*47 мм

* Все красного цвета напряжение X2, при использовании 24V системы.

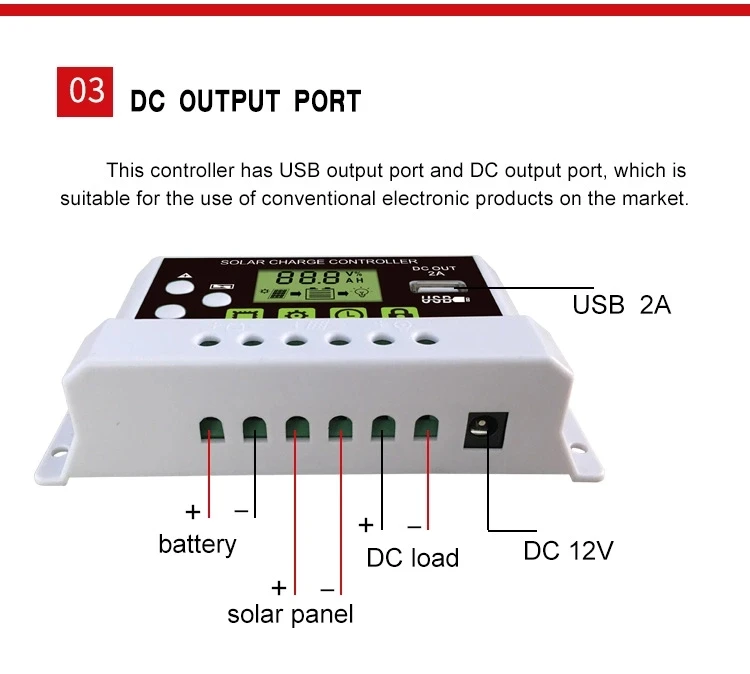

Подключение

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

Обратный заказ применяется при деустановке!

Неправильный порядок последовательности может повредить контроллер!

Y Тип Солнечный Кабель для подключения солнечной панели 2 шт

Номер продукта.

Н/м

Номинальное напряжение

TUV1000V DC/ UL 600V DC

Номинальный ток

20A ~ 30A

Подходящий кабель corss секций

14 AWG ~ 10AWG (2.5MM2,4.0MM2,6.0MM2)

Размер штифта

4,0 мм

Контактный материал

Медь, Оловянное покрытие

Материал корпуса

PPO

Степень защиты

IP 67

Класс пламени

UL94V-0

Совместимый разъем ветки:

1. Кабель Стандартный: 2,5/4,0/6,0 мм кв Нью-Йорк (14/12/10AWG)

2. Стандарт TUV UL.

3. 1 пара = 2 шт. = 1 шт. Женский + 1 шт. мужской

4. Время доставки: 48 часов после получения оплаты.

3 м Солнечный Кабель с типа «крокодил»

3 м Солнечный Кабель; Красный + черный

N

Lexible Солнечная сковорода

Фото с фабрики
