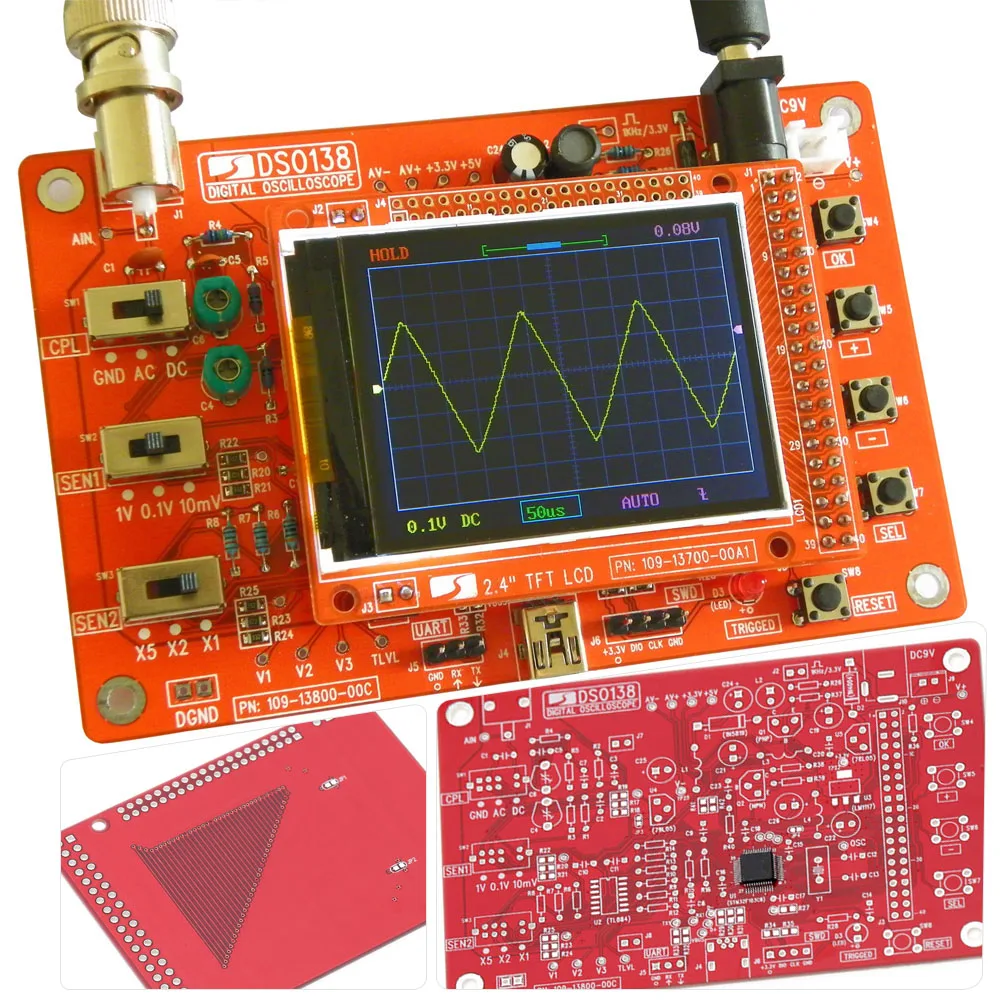

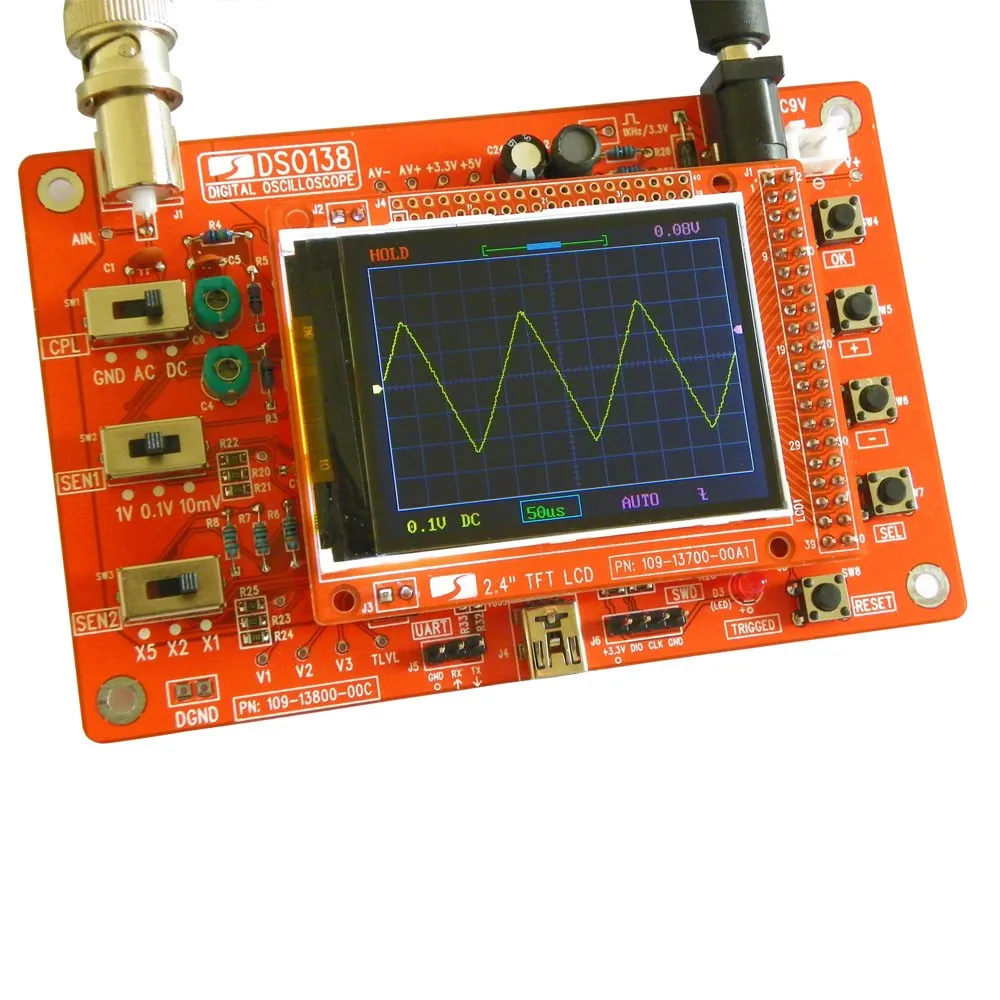

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.

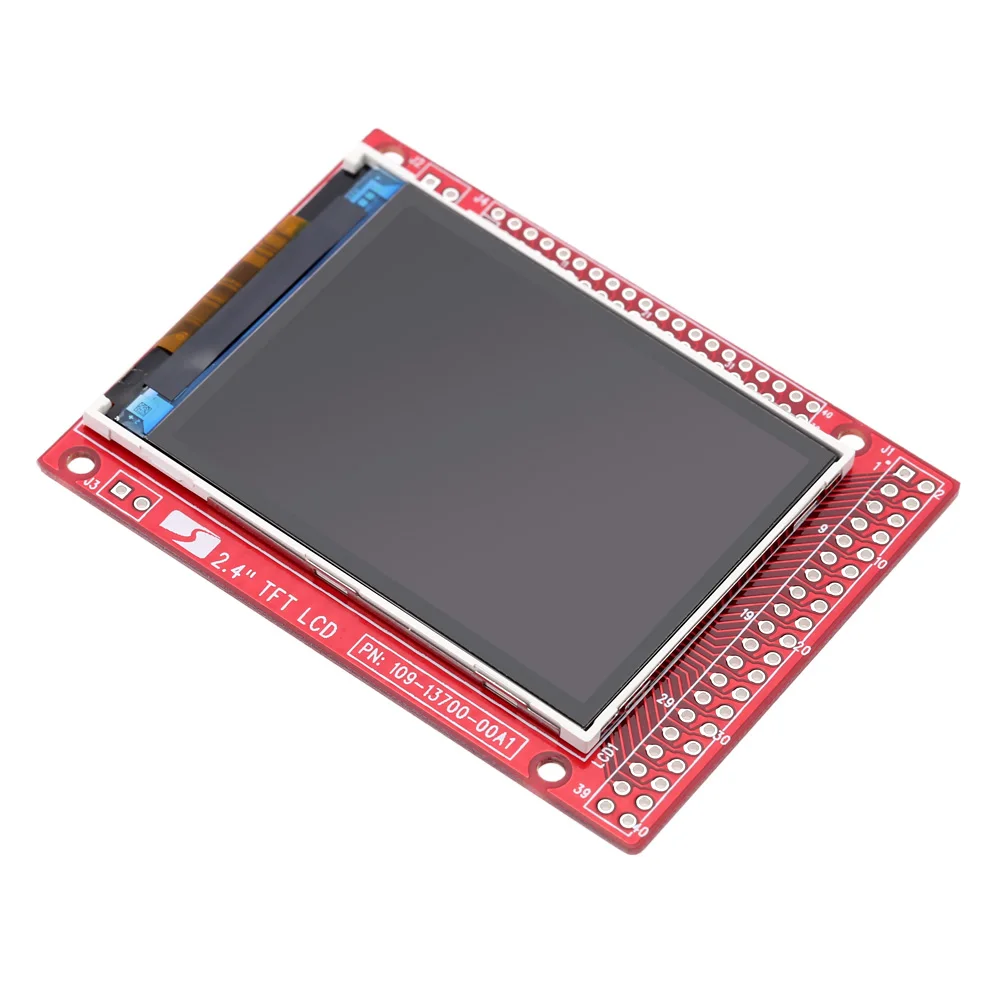

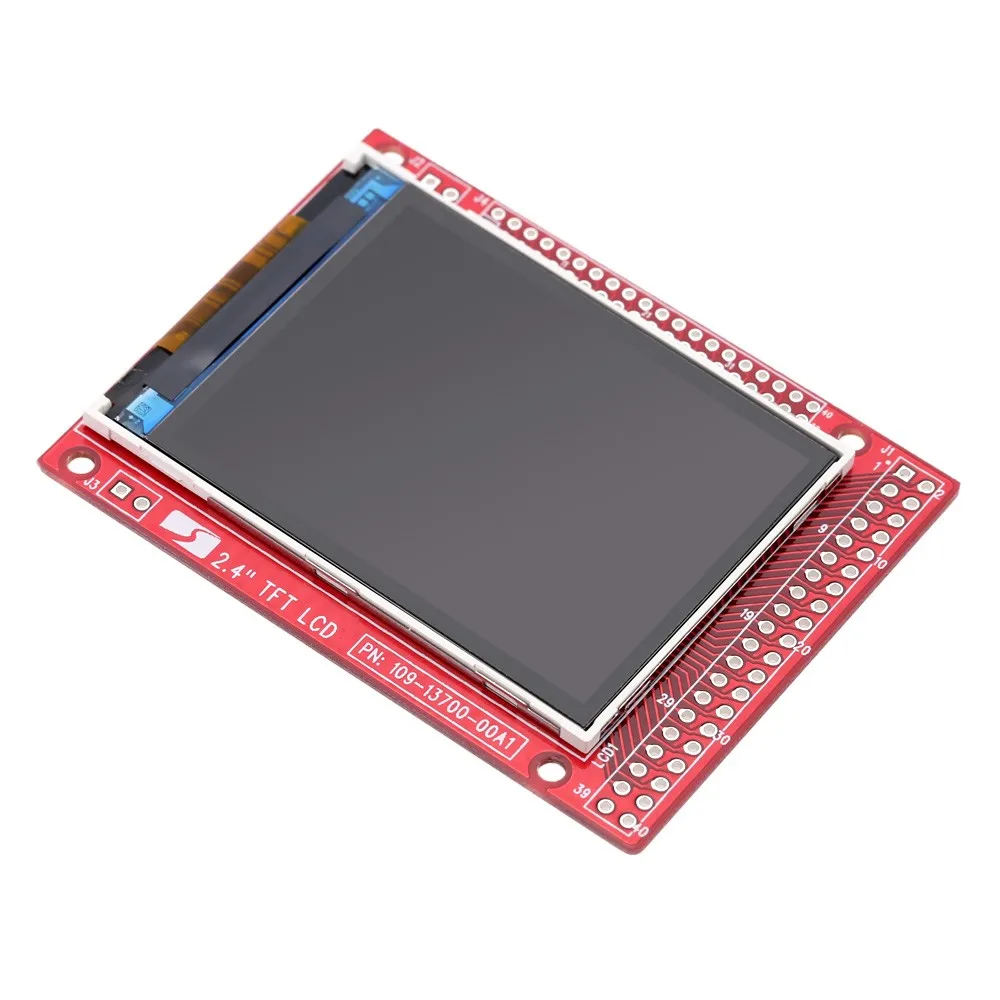

Особенности:В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.Регулируемое вертикальное смещение, и с инструкциями.С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.Доступный триггер подъема или падения края.Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).Может замораживать в любое время дисплей формы волны (функция удержания).Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.Функция хранения сигнала: не потеряет форму сигнала после выключения питания.Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.Функция распознавания контроллера TFT.
Примечание:Этот набор DIY еще не припаян!
Характеристики:Максимальная частота дискретизации в реальном времени: 1MspsТочность: 12 битГлубина буфера выборки: 1024 байтАналоговая полоса пропускания: 0-200 кГцВертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)Входное сопротивление: 1MΩМаксимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)Режимы соединения: DC / AC / GNDГоризонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)Напряжение питания: 9 В постоянного токаPCB Размеры: 117*76 мм/4,6 * 3inРазмер экрана: 52*40 мм/2*1,57 дюймаРазмер посылка: 18*12,5*3 см/7,08*4,92*1,18 дюймовПосылка Вес: 119g/4,21 oz

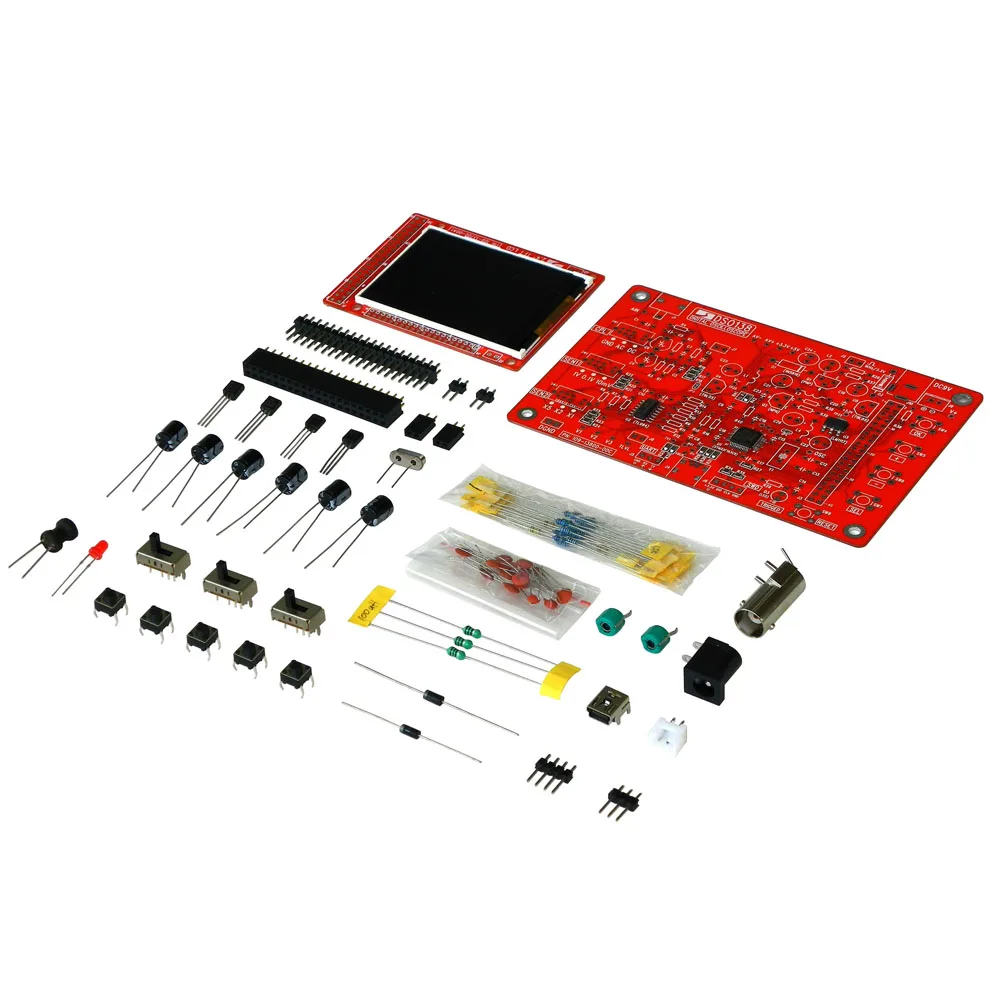

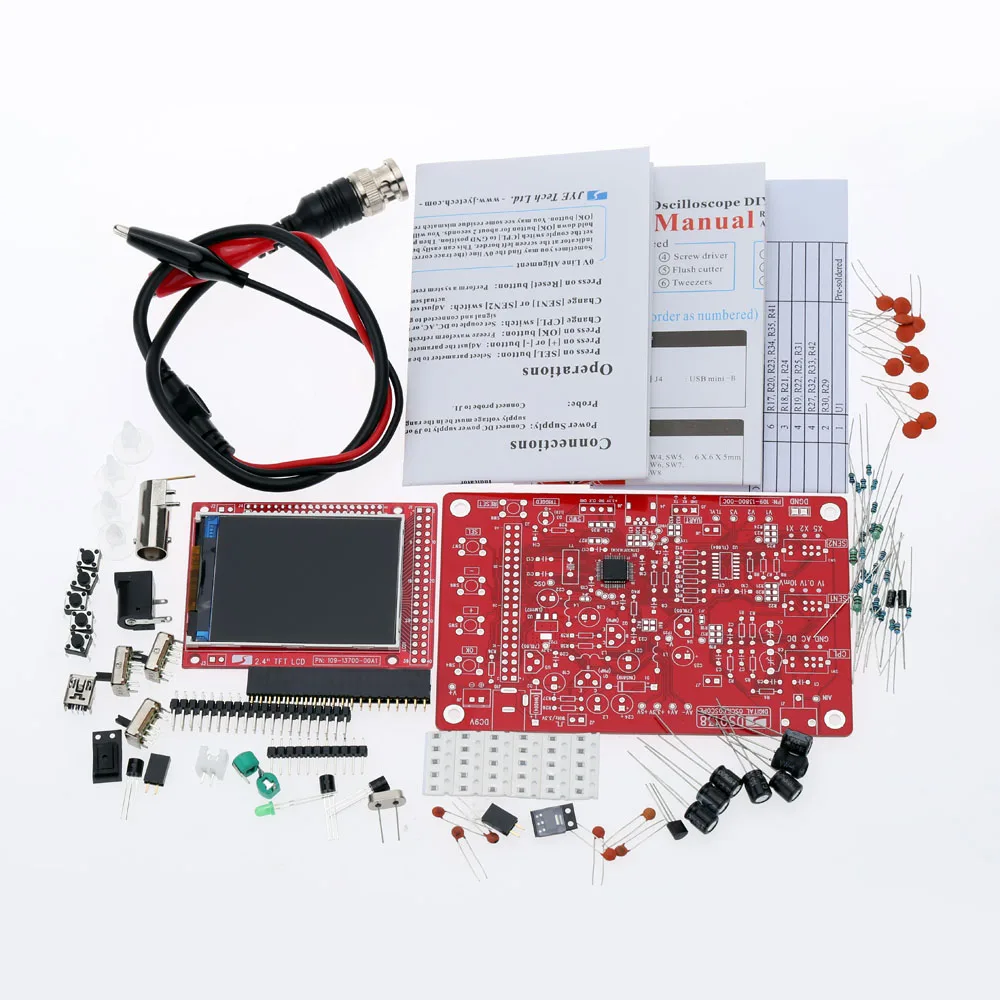

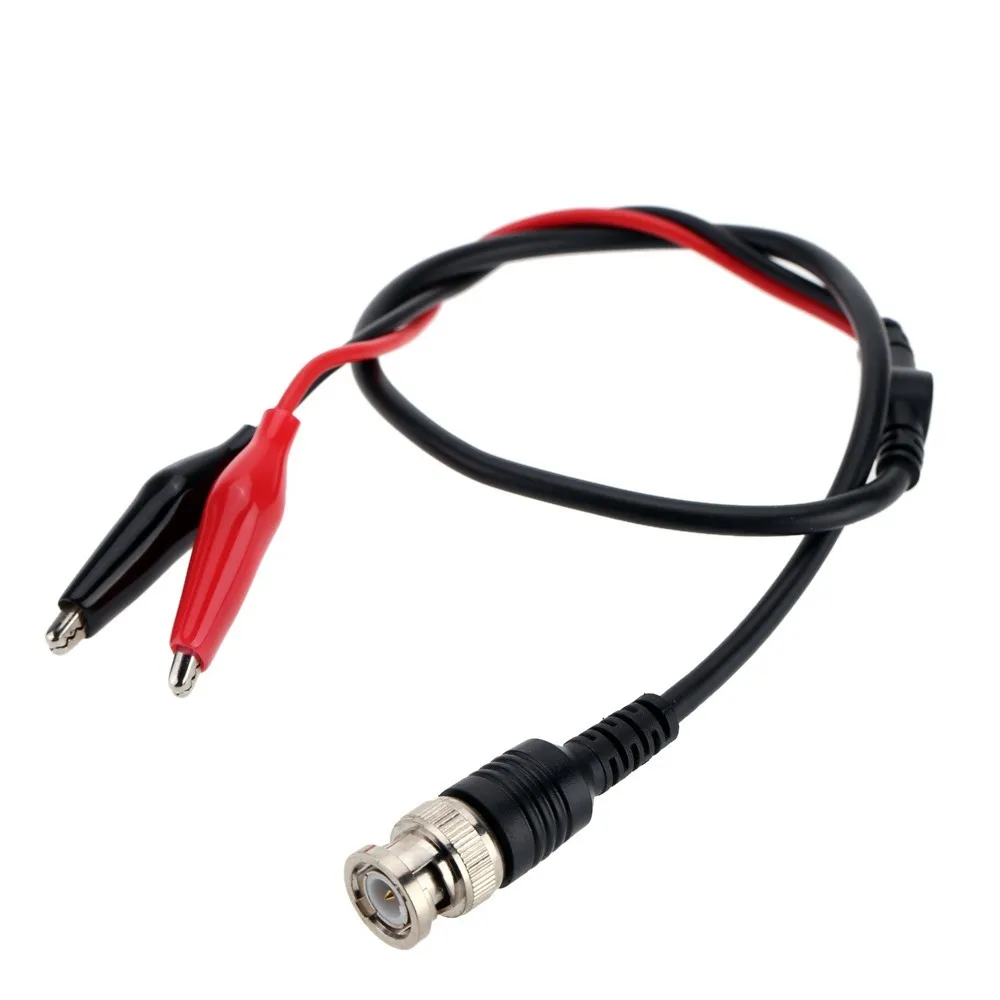

Посылка:1 * DSO138 DIY цифровой осциллограф комплект1 * зонд3 * Руководство пользователя (на английском языке)
