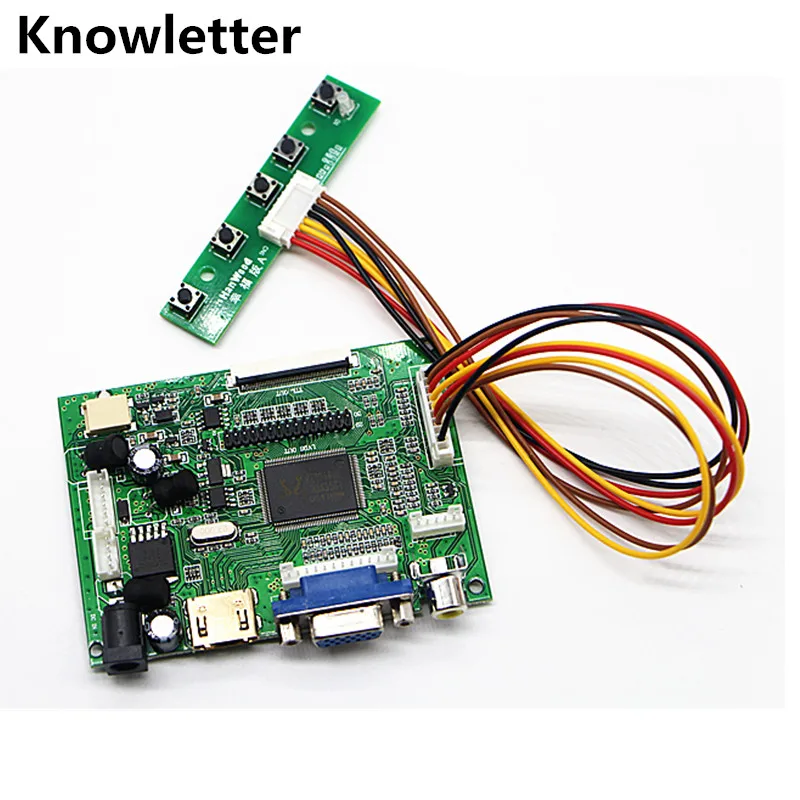

Плата управления ЖК-монитором HDMI + VGA + 2 aventer A/D для AT065TN14 AT070TN90 / AT070TN92 AT070TN93 / HDMI AT070TN94
Список аксессуаров: диск + + кнопки AV line
Размер изделия: 90,5 мм * 65,6 мм * 8 мм
Характеристики продукта:
Вход сигнала VGA 1,1 way
2,2 вход сигнала дорожного AV
3,1 входных сигналов HDMI, поддержка IC HDMI1.1/1,2/1,3
4,1 вход реверсивных сигналов
5. Поддержка широкого входного напряжения и может работать нормально, между 5 В и 24 В
6. Стандартная 6-контактная подсветка, интерфейс, может быть внешней пластиной высокого давления
7. Приводная пластина интегрированная плата LCD драйвер светодиодной подсветки,
8. Стандартный выход сигнала LVDS, может поддерживать один 6, 8, 6, двойной 8 стандарт s, такой как LVDS сигнал ЖК-экрана, но только поддерживает
Блок питания для ЖК-экрана 3,3 В
9. Стандарт в соответствии с интерфейсом клавиатуры и поддержка двухцветного светодиодного светильник катора
10. Поддержка выходного сигнала TTL может поддерживать AT070TN92 AT065TN14 AT080TN52 AT090TN12 AT090TN10 AT070TN90 AT070TN93 AT070TN94, например, общий 50-контактный TTL интерфейсного ЖК-экрана
11. Сотрудничайте с номерами компании для платы адаптера PCB800039 LCD, может поддерживать следующие ЖК-экраны
Разрешение EJ070NA01-1024 Х600
EJ080NA04B-разрешение 1024x768
ZJ070NA01, модели общих 40-контактных высоких знаков на ЖК-панели
Другие сопутствующие спецификации жк-дисков, пожалуйста, свяжитесь со службой поддержки клиентов
12. Максимальное выходное разрешение дисплея для платы драйвера, 1920x1080 более, 1440x900 разрешение дисплея, необходимо в соответствии с условием работы IC,
Увеличить радиатор, для снижения рабочей температуры ИС)
13. Плата драйвера может поддерживать автоматический переключатель сигнала обнаружения, эта функция для пользовательских функций
14. Плата драйвера может добавить интерфейс BNC-необходимо настроить (минимум 100 шт.)
15. Поддержка обратного управления и отображение AV2, Поддержка обратного напряжения в пределах входного напряжения 50 в
16. Отверстие для позиционирования пластины водителя для четырех
17. При возникновении особых требований наша компания может предоставить другие услуги по индивидуальному заказу (минимум 500 шт.)
Область применения:
Используется в видимом переговорном устройстве, автомобильном заднем обзором, приборах, промышленном контроле, медицинском оборудовании, *, портативном дисплейном оборудовании и в других электронных областях
Эта плата контроллера поддерживает автоматическое переключение на AV2 (камера заднего вида). Подключите ACC к 12V

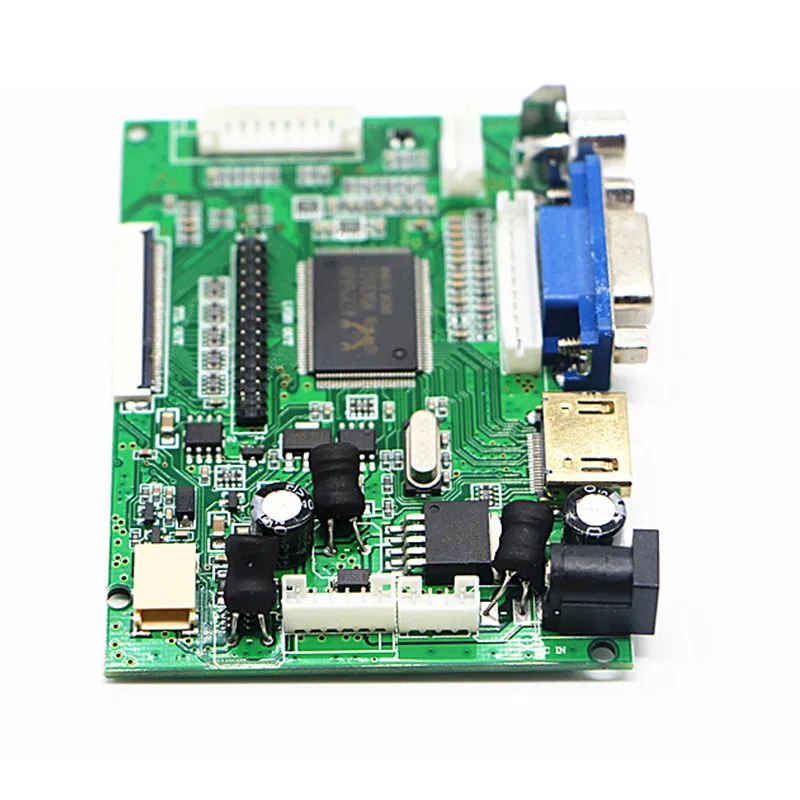

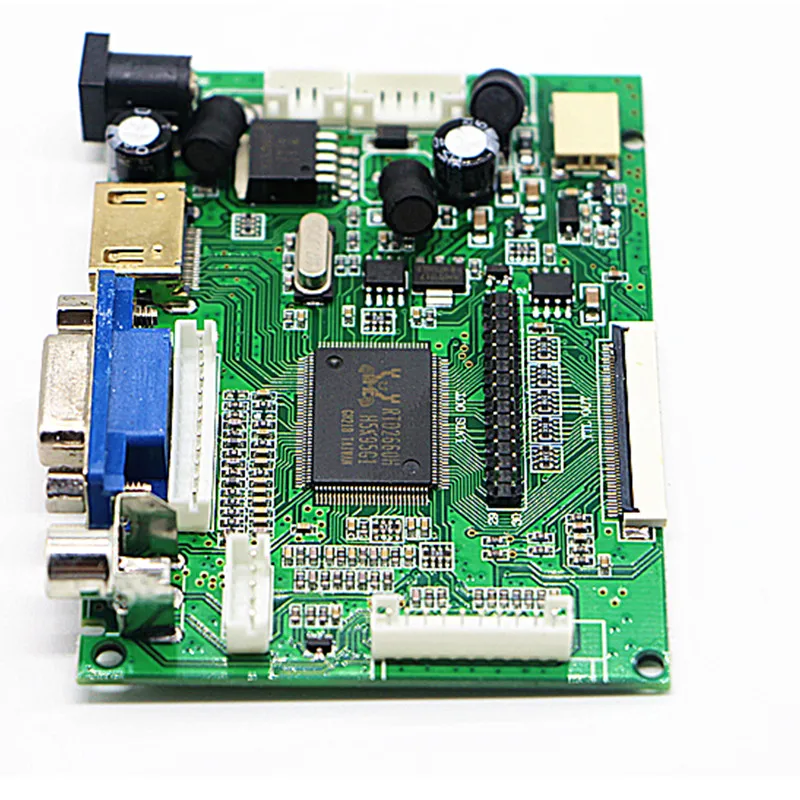

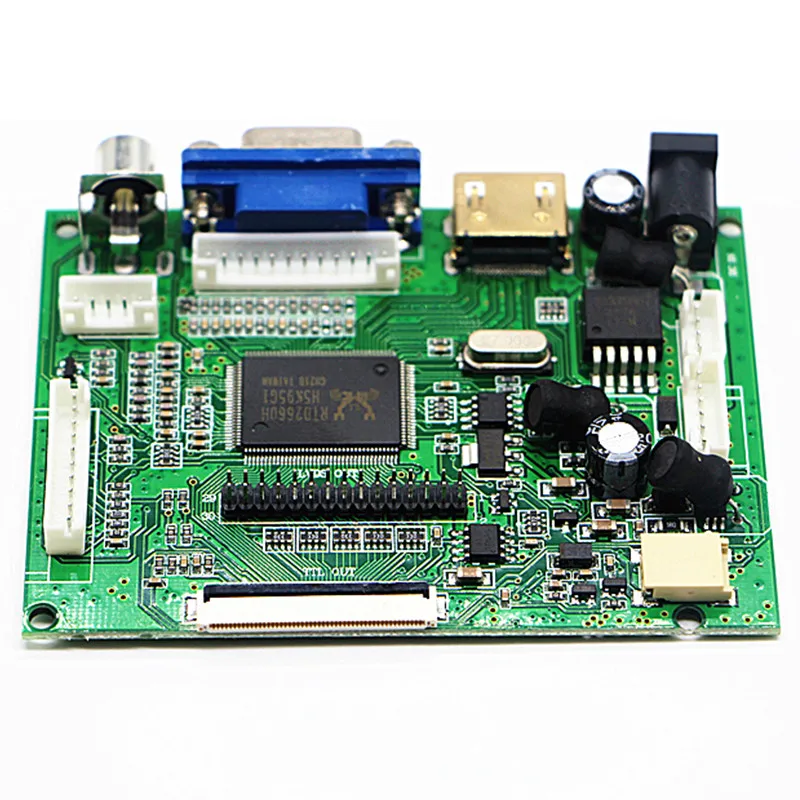

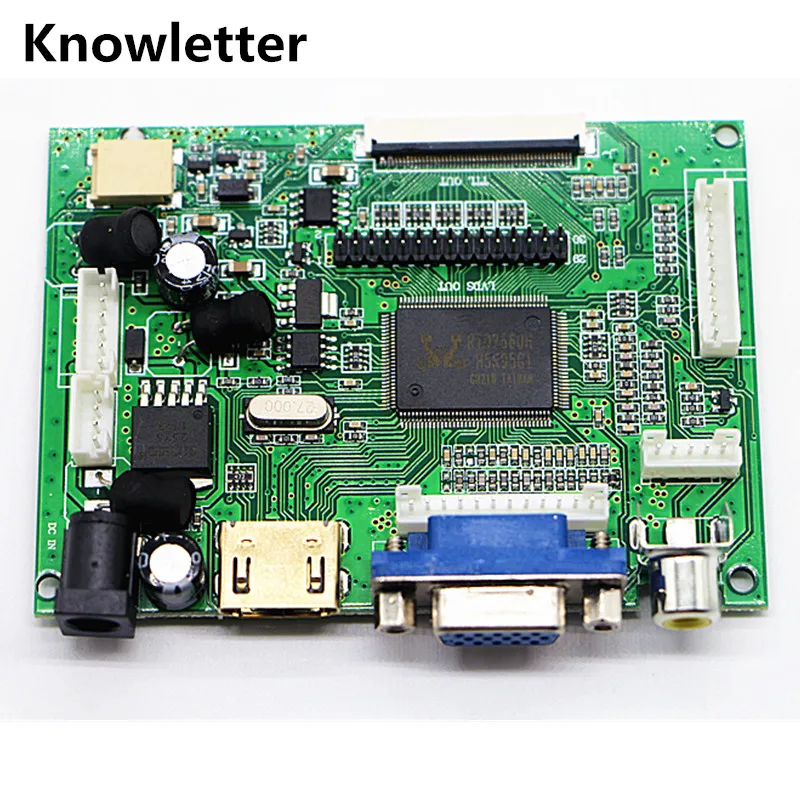

1. Источник питания (5 В-24 В)2. HDMI3. Разъем VGA4. Ав15. AV1 + AV26. Клавиатура7. Сигнал TTL 50Pin8. Сигнал LVDS 1/2 ch 6 бит 8 бит9. Подсветка 12 В
