Электромагнитный маркировочный штифт может заменить традиционную пневматическую маркировочную штифтовую маркировочную машину, чем пневматическая маркировочная машина, экономит электромагнитный клапан и детали насоса, экономит проблемы подключения газовой линии и шума насоса, вы можете играть оригинальные пневматические изменения непосредственно на стандартной машине, удобно, Поддерживает различные панели управления маркировочной машиной, приветствуются.
Во-первых, параметры продукта
1. Размеры контроллера: длина: 90 мм ширина: 37 мм Высота: 21 мм
2. Размеры шага установки контроллера: 73 мм Φ3*2
3. Маркировка иглы в сборе: длина 71 мм Максимальный диаметр: Φ36 мм
4. Игла core диаметр: 2,5 мм 3,5 мм
5. Размеры маркировочной сборки: следующая таблица
6. Регулировка интенсивности: GN-BL6F для 10, GN-BL4F для четырех
7. Частота усилий: Да
8. Замена игольчатого сердечника: Да
9. Минимальное расстояние между иглы: 0,5 мм
10. Максимальное расстояние между иглой: 4 мм
11. Применимый материал: жесткий пластик, алюминий, железо, нержавеющая сталь и т. д.
12. Твердость сердечника иглы: HRA94
13. Маркировка наивысшей твердости: HRC68
14. Печатные линии или точки
Во-вторых, электрические параметры
1. Входное напряжение: DC24V ± 5%
2. Мощность: 6-20 Вт (в зависимости от интенсивности маркировки может быть)
3. Входной сигнал: 24 В ± 10% активный высокий
4. Максимальная рабочая температура маркировки в сборе: 45
5. Защита от неправильного использования с кнопками управления
6. Внутренняя точность с автоматической схемой управления
7. Энергии • Большой энергосберегающий ЖК-дисплей, низкая мощность переработки non-рабочее состояние, потребеление энергии менее 0,3 W
8. Контроллер водонепроницаемый, пыленепроницаемый, анти-Масляный, ударопрочный
В-третьих, электрическое соединение

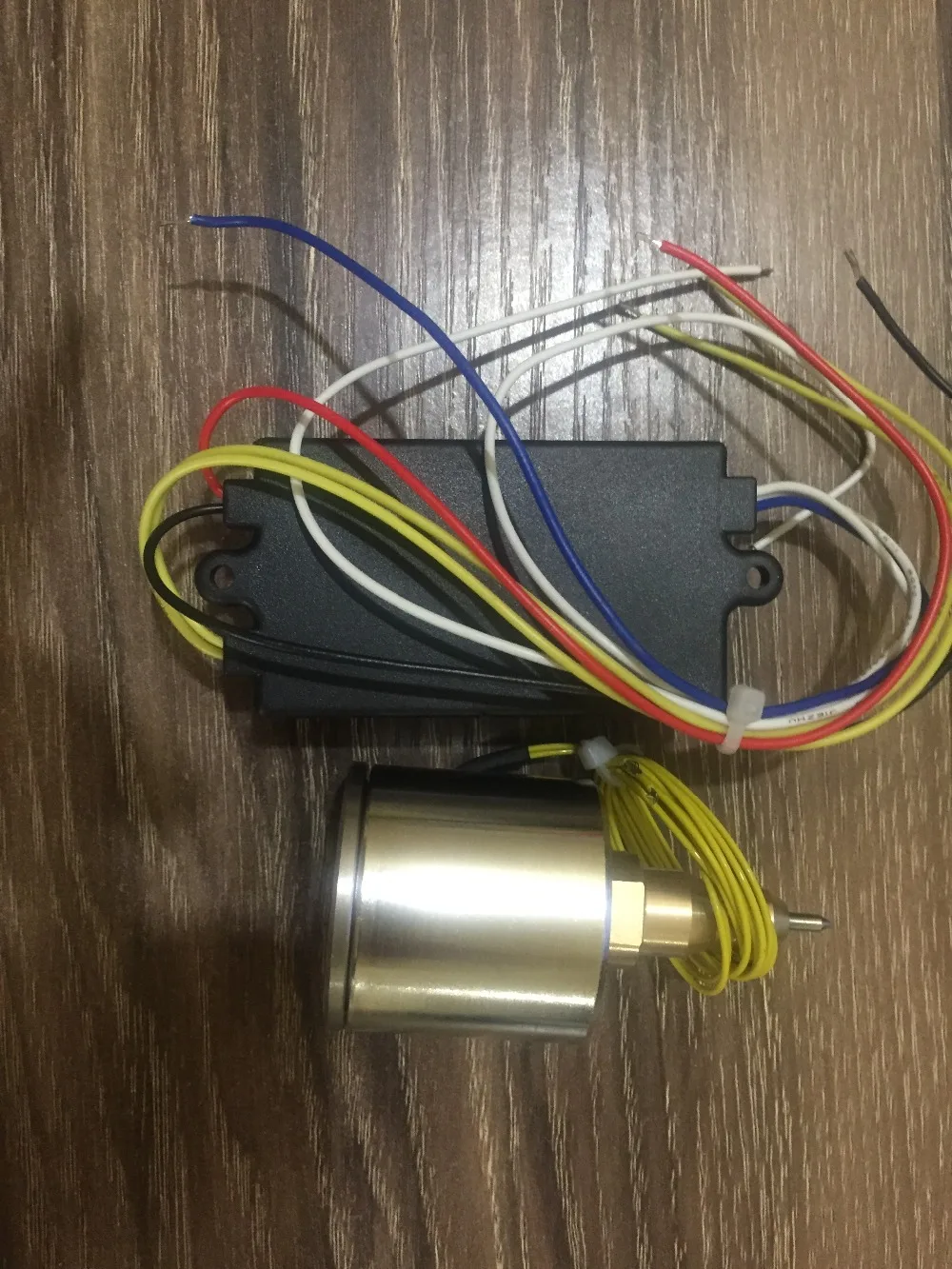

1. Красный: + 24 В вход (непосредственно подключен к импульсному источнику питания + 24 В)
2. Черная линия: GND (GND непосредственно к импульсному источнику питания или 0 В)
3. Белая линия: Регулировка интенсивности (для подключения к выключателю самосброса)
4. Синяя линия: входной сигнал (с соленоидным клапаном, контрольная плата терминала положительный)
5. Желтая линия: Электромагнитная маркировка в сборе (без различия полярности)
Для 3: два белых провода непосредственно соединены вместе и через три секунды это режим регулировки интенсивности
Для регулировки интенсивности необходимо короткое замыкание двух белых линий в течение трех секунд
Длительное нажатие на выключатель в течение трех секунд совпадает с касанием двух белых проводов в течение трех секунд
После короткого замыкания в течение трех секунд игла будет вибрировать. Теперь он находится в режиме регулировки силы. Затем отсоедините два белых провода, а затем Короткая игла, чтобы изменить уровень прочности.
В-четвертых, усилия по
1. В двух белых линиях контроллера, подключенных к выключателю самосброса (например: переключатель печати)
2. Контроллер подключен и подключен к монтажной маркировке
3. Машина находится в режиме холостого хода
4. Нажмите на переключатель более 2 секунд, чтобы войти в режим интенсивности выбора, отметив момент, когда игла находится в состоянии удара, амплитуда вибрации Размер представляет интенсивность текущей маркировки, снова нажмите ed в режим регулировки интенсивности, каждая кнопка может быть заменена маркировка усилий, Если 3 режима не работают в течение 5 секунд и выйдут из режима регулировки интенсивности и интенсивности тока памяти (нет необходимости выбирать интенсивность следующей загрузки).
5. Вы не можете настроить интенсивность процесса маркировки, завершить время этой печати или остановить, прежде чем продолжить.
V. Примечания
1. Не выбирайте неправильный контроллер питания, подключенный к неправильному контроллеру, будет гореть. (Аннулирует гарантию)

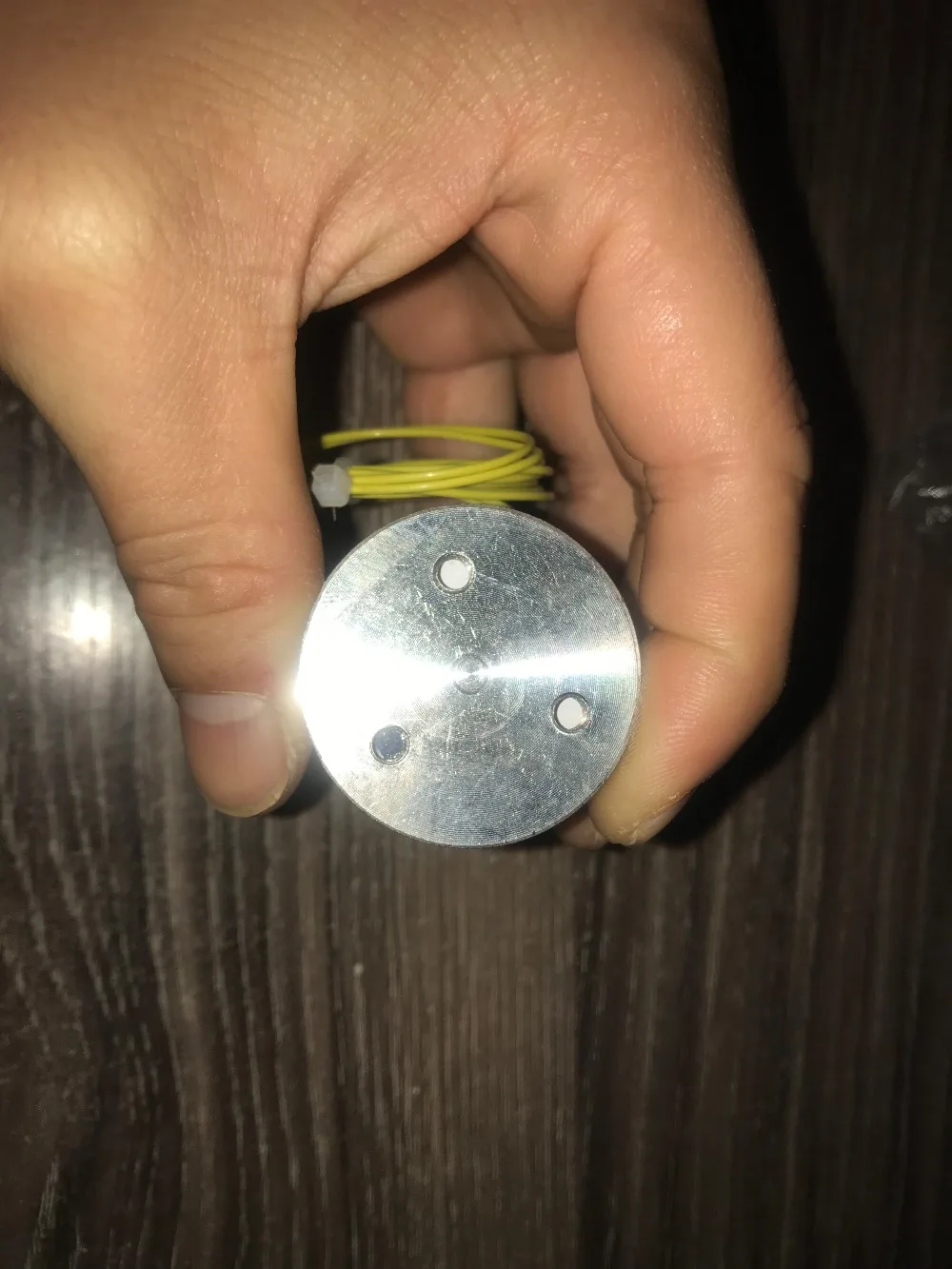

2, задний конец монтажных винтов, провод сечением не может превышать 3,5 мм, или не влияет на работы иглы (смотрите ниже)
3. Маркировка исходящей сборки, необходимость усиления защиты, должна предотвратить отключение
4. Процесс сборки маркировки Катон, пожалуйста, удалите иглу пружинной очистки или замены
5, пожалуйста, внимательно проверьте правильность вашей проводки после установки, подтверждения, а затем тест на мощность машины
6. Выберите соответствующие усилия по маркировке улучшит срок службы игольчатого сердечника.
7. Не разбирайте контроллер и маркировочную головку в сборе, разборка будет считаться отказом от гарантии.
8. Когда машина работает, пожалуйста, не прикасайтесь к маркировочной сборке, чтобы предотвратить несчастные случаи.
9. Первая установка, требующая затягивания стилуса для предотвращения ослабления процесса маркировки, фабрика не затягивала.
10. Самоблокирующийся переключатель контроля доступа (отладка), контрольная сигнальная линия, не подключается к выключателю питания (красный + 24 В) на контроллере, это увеличит время пробуждения контроллера.
Единица измерения: мм
