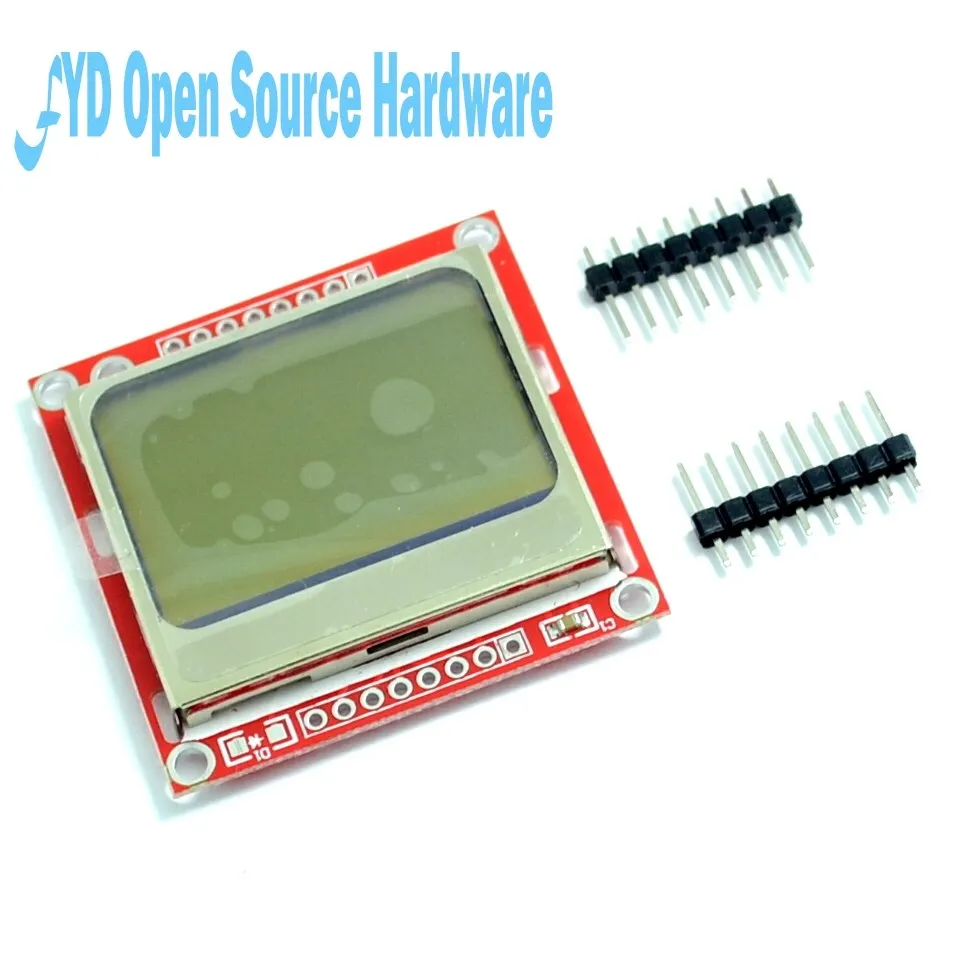

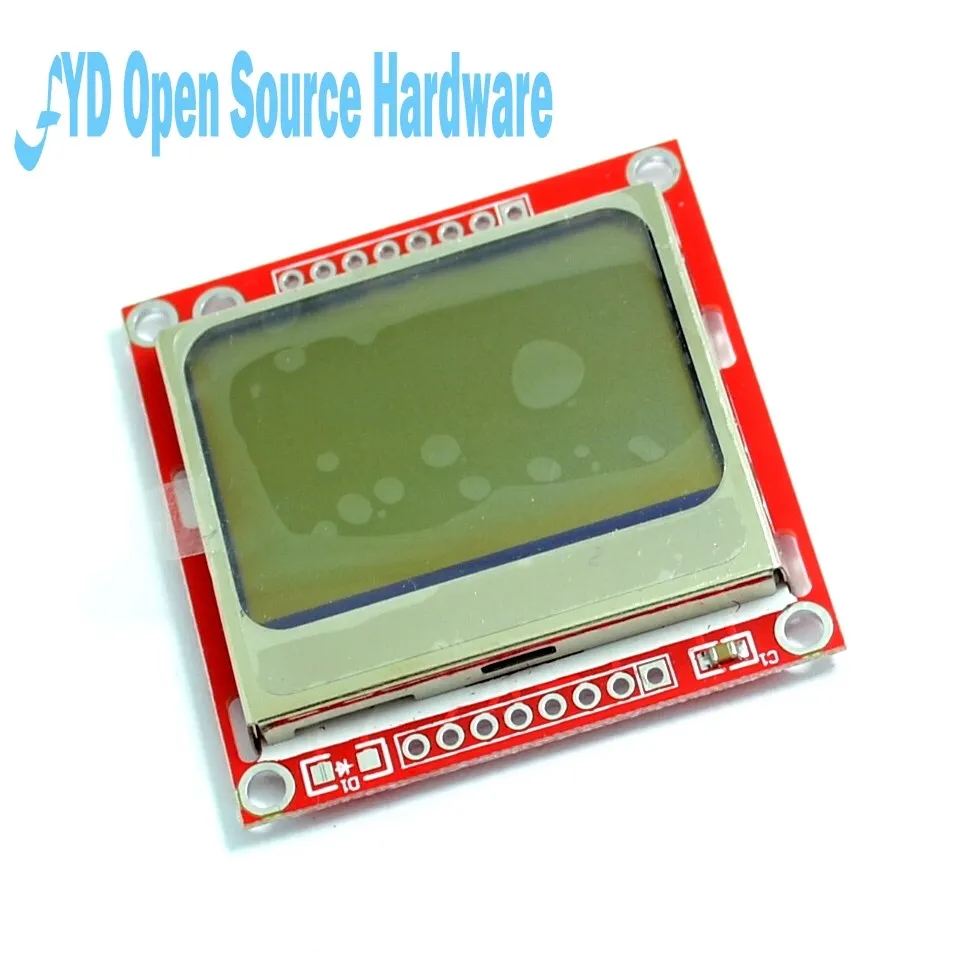

Высокое качество 84X48 84x8 4 LCD модуль красная подсветка адаптер PCB для Nokia 5110 для

Спецификация

Примечание:

·         Свет, связанный с GND, подсветка будет гореть.

·         Нужно, чтобы вы сдавливали экран и печатную плату плотнее, может быть потеряно после доставки.

·         Используйте контроллер 3,3 В, в противном случае дисплей может быть довольно расплывчатым.

LCD5110 модуль:

Напряжение источника питания:

2,7-3,3 В, 5 в порядке, но часть экрана становится черной при тестировании

Уровень интерфейса данных:

2,7-5 В

Напряжение источника питания с подсветкой:

Самый высокий 3,3 В

Размер модуля:

43,6 мм x 43,1 мм (ширина X высота)

Диаметр установки:

2 мм

Подсветка:

Белый

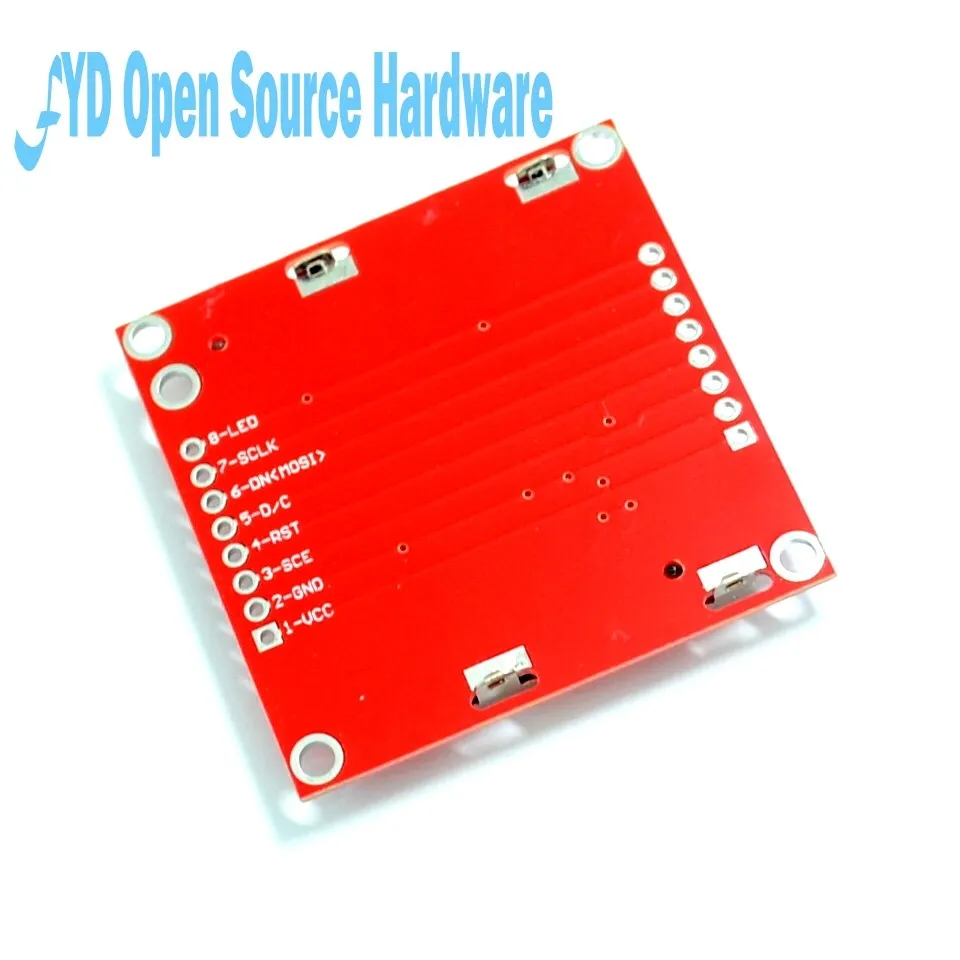

·         RST --------- сброс?

·         CE ------------ выбор чипов?

·         DC ----------- выбор данных/команд

·         DIN ----------- линия последовательных данных?

·         CLK ----------- серийные часы Spee

·         3,3 В ------------ VCC?

·         Подсветка -------- клемма управления подсветкой

·         GND ----------- отрицательная мощность

Особенности

·         84X84 матричный ЖК-дисплей, может отображать 4 линии символов

·         Используйте последовательный интерфейс для связи с основным процессором, количество сигнальной линии интерфейса Значительно уменьшено, всего 8 сигнальных линий, включая питание и GND. Поддержка различных типов MCU, таких как SPI,MCS51 серийный режим 0 AVR. Скорость передачи данных до 4 Мбит/с, может полностью записывать данные без времени ожидания.

·         Можно использовать проводящий клей для подключения модуля к печатной плате без подключения кабеля. Металлические крючки на модуле могут зафиксировать модуль на печатной плате, что очень легко установить и заменить.

·         ЖК-контроллер/чип драйвера был связан с ЖК-чипом, объем ЖК-дисплея небольшой

·         Низкий источник питания, рабочий ток в нормальной ситуации ниже 200 μa и имеет режим отключения питания
