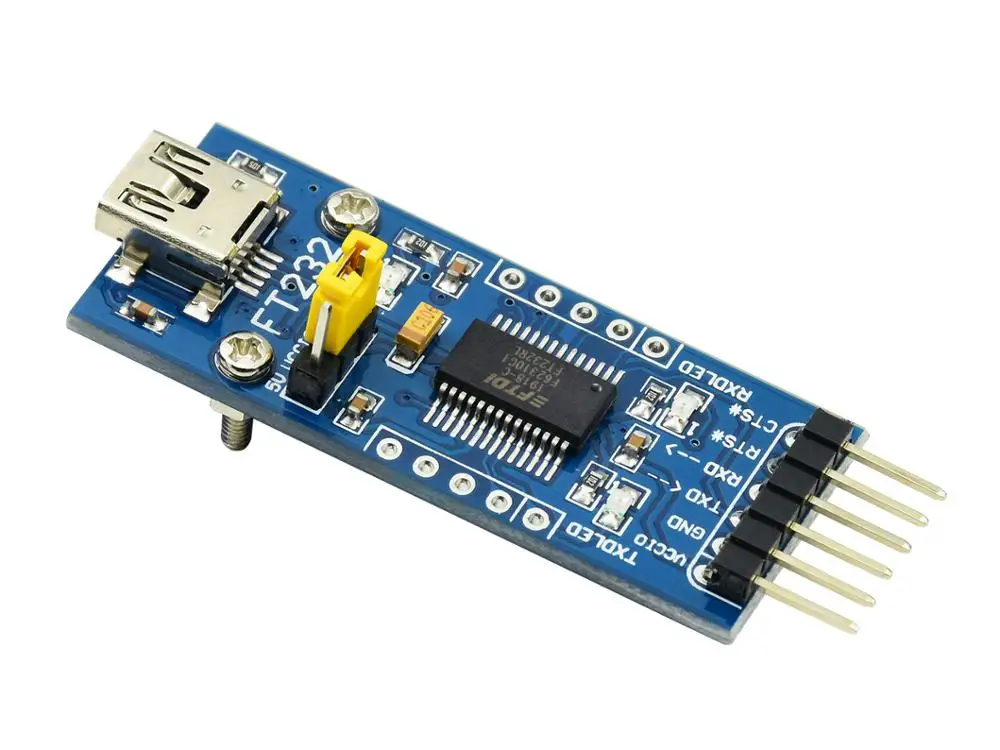

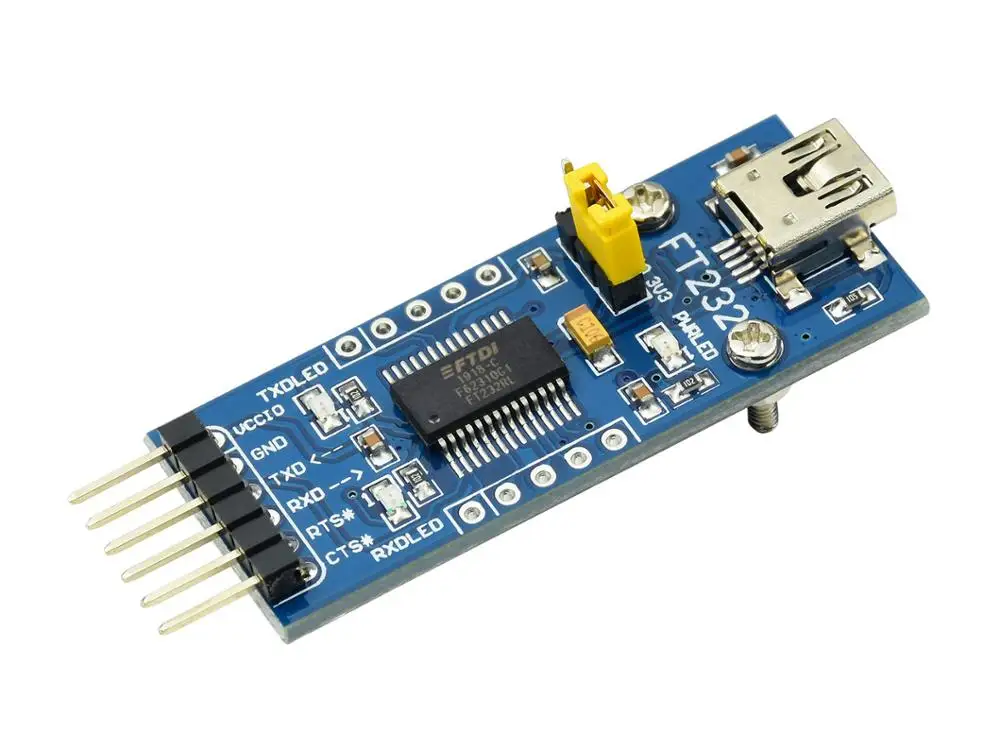

Плата FT232 USB UART (mini) для модуля UART TTL, мини-порт USB FT232RL на плате

Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.

Оригинальный FT232RL бортовой

Поддерживает Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...

3 режима питания: напряжение на выходе 5 В, 3,3 V выход или приведенный в действие мишень доска (3,3 V-5V)

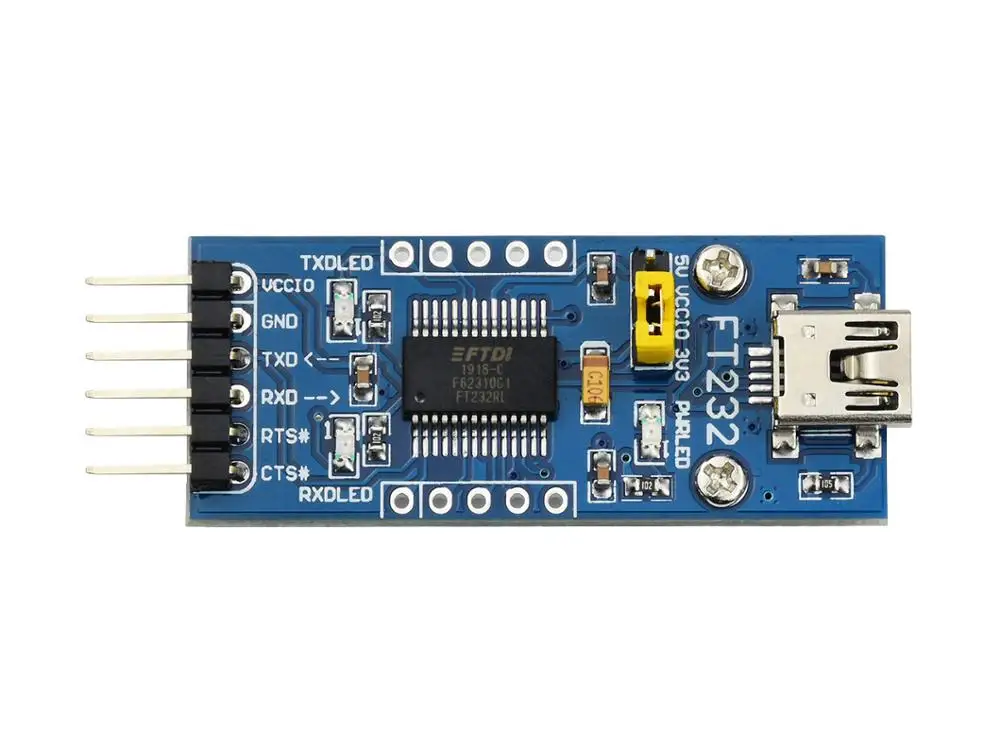

3 светодиодный s: TXD светодиодный, RXD светодиодный, мощный светодиодный

TXD, RXD, RTS #, CTS #: подключен к бортовой паяльной перемычке

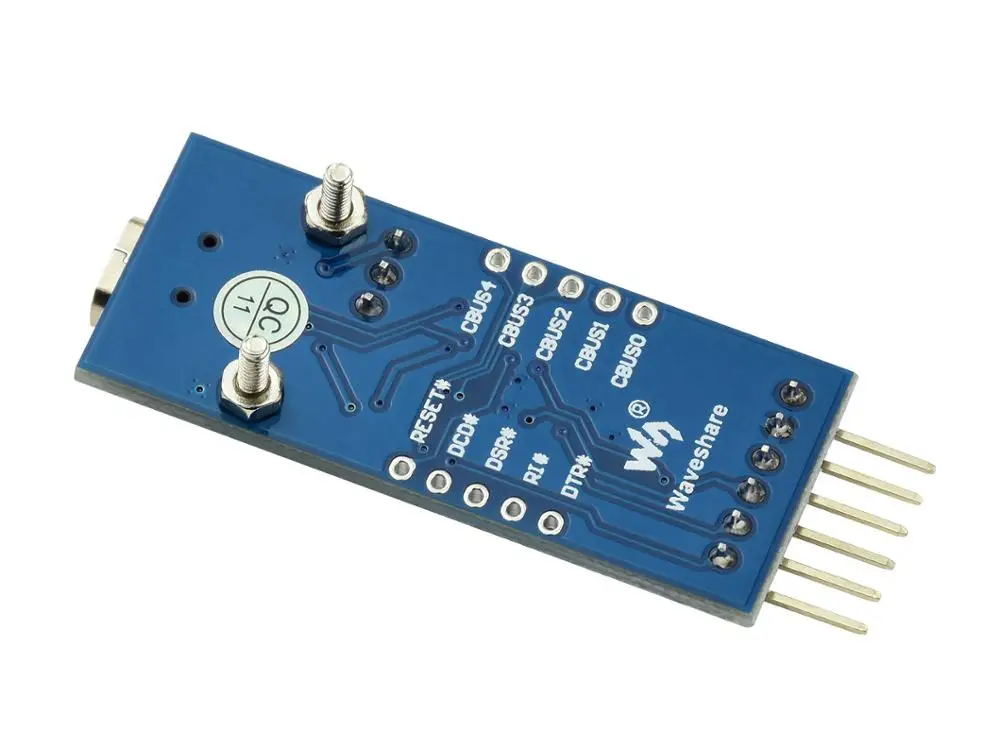

Другие штифты: аксессуары на отверстия для сверла (также предусмотрены отдельные штифты для легкого подключения к системе пользователя, шаг совместим с досками для хлеба)

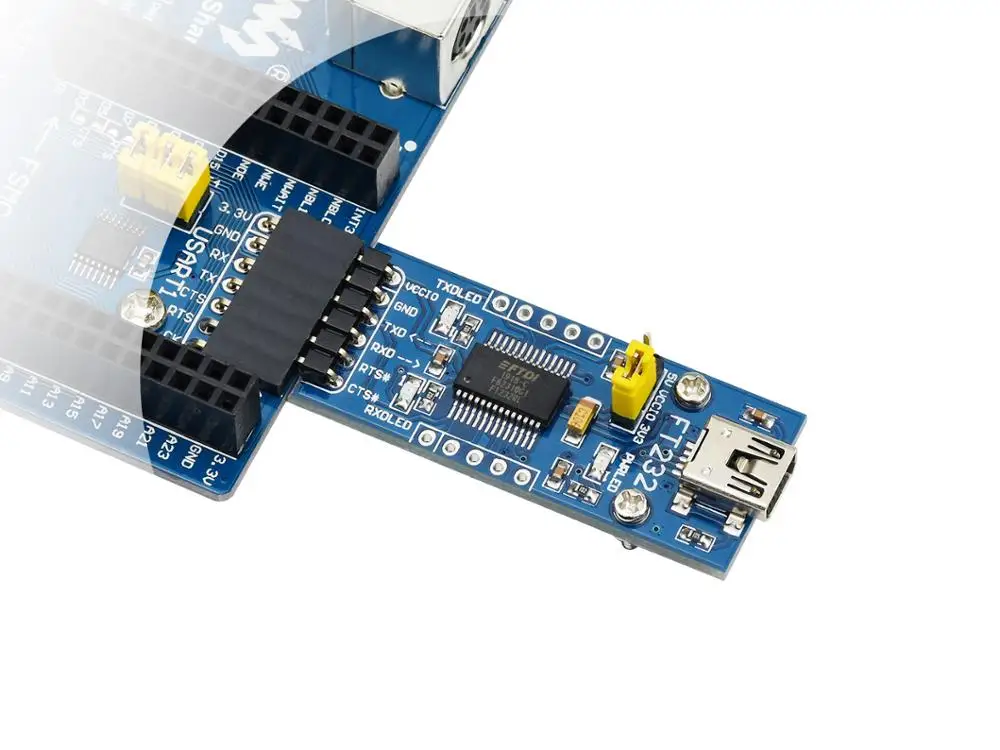

Чехол для работы с MCU:

VCCIO↔3,3 V или 5V Выход (модуль получает питание от USB, бортовой перемычка должна быть сокращена на 3,3 V или 5V)

GND↔GND

TXD↔MCU.RX (направление сигнала: MCU.RX

RXD↔MCU.TX (направление сигнала: MCU.TX> FT232> PC.RX)

RTS↔MCU.CTS (направление сигнала: MCU.CTS

CTS↔MCU.RTS (направление сигнала: MCU.RTS> FT232> PC.CTS)

Посылка

Вес: 0,012 кг

FT232 USB UART Board (mini) x1

5-контактный разъем выносной & 5-контактный разъем выносной x2

6-pin изготовленный на заказ соединитель Перемычка x1
