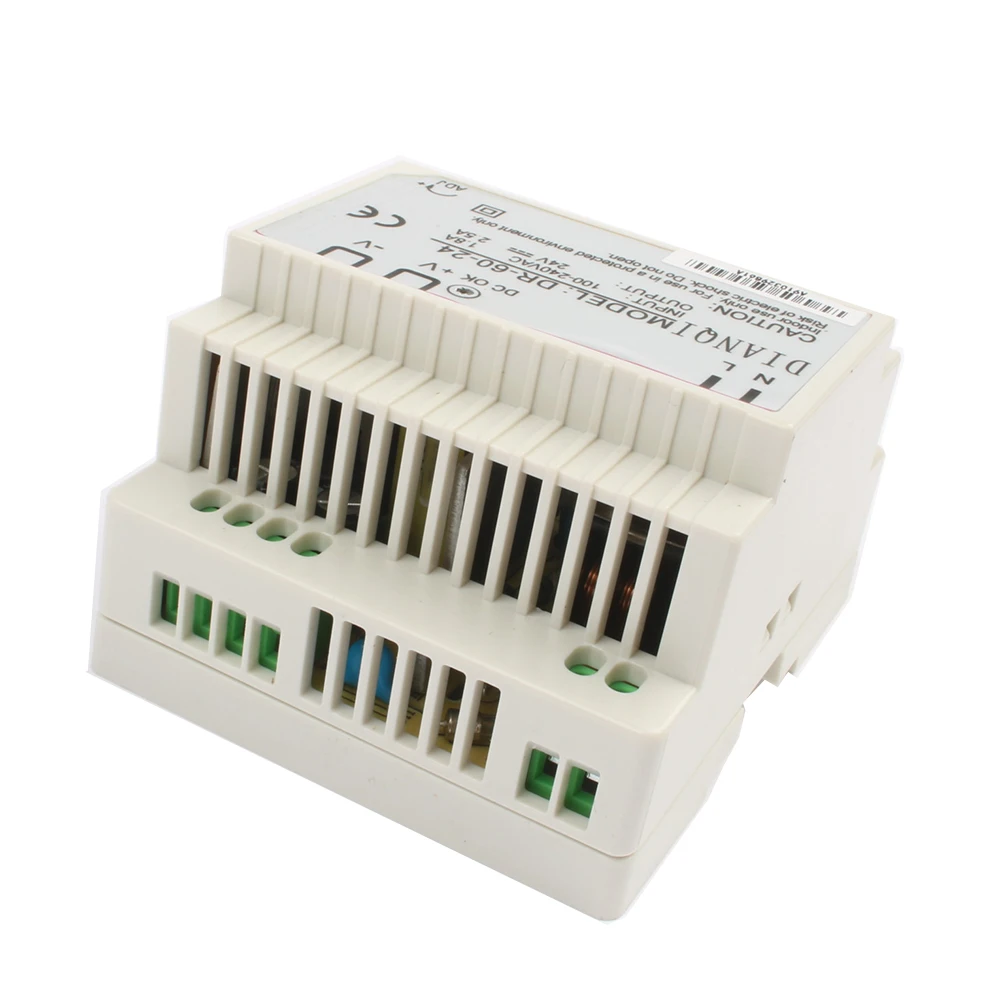

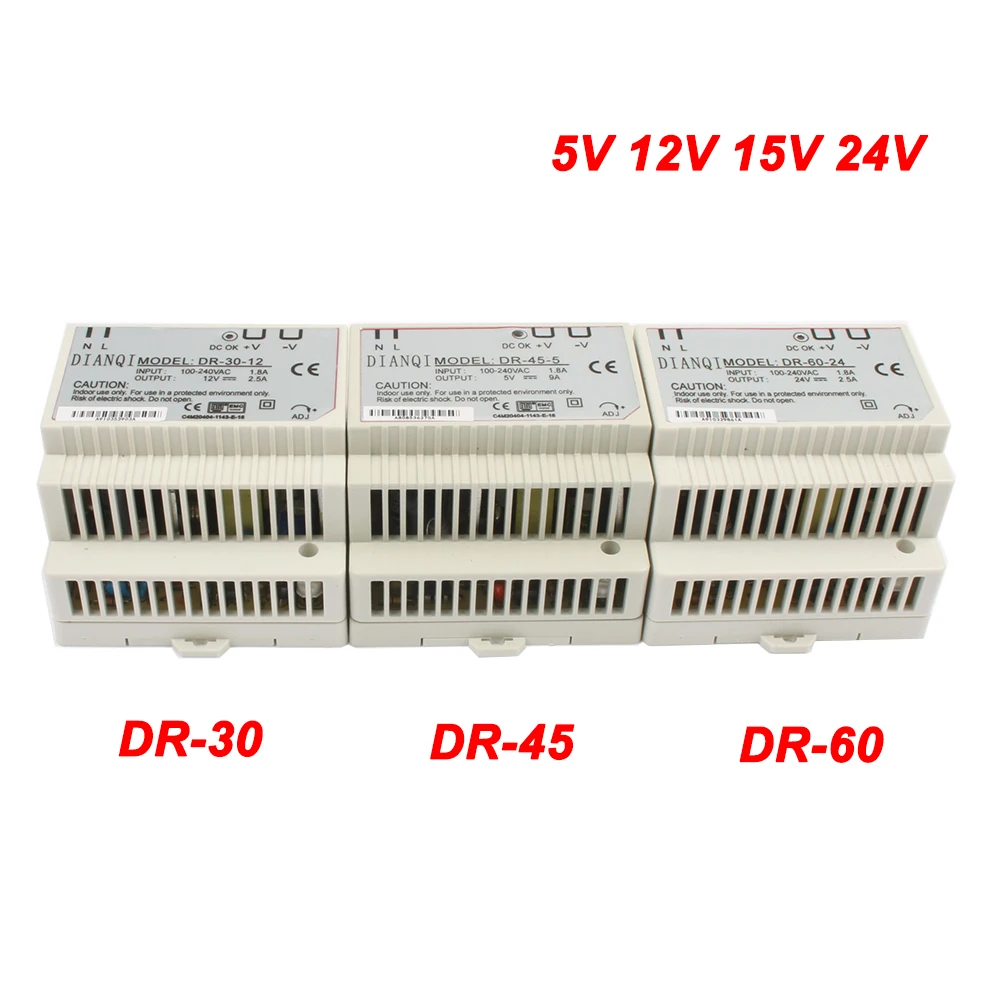

DR Серия Din-rail источник питания

Особенности:

· Универсальный вход переменного тока

· Малый объем, малый вес, высокая эффективность

· Защита: короткое замыкание/перегрузка/перенапряжение

· Охлаждение свободным воздухом convectio

· Может быть установлен на din-рейке: TS-35/7.5or TS-35/15

· Светодиодный индикатор для включения питания

100% испытание на полную нагрузку

Модель

DR-60-5

DR-60-12

DR-60-24

Выход

Напряжение постоянного тока

5 В

12 В

24 В

Допуск напряжения

± 2%

± 1%

± 1%

Номинальный ток

6.5A

4.5A

2.5A

Диапазон тока

0 ~ 6.5A

0 ~ 3.5A

0 ~ 2.5A

Номинальная мощность

32,5 Вт

54 Вт

60 Вт

Пульсация и шум

100mvp-p

100mvp-p

150mvp-p

Напряжение постоянного тока ADJ. Диапазон

-9% ~ + 10%

± 10%

± 10%

Вход

Диапазон напряжения

90 ~ 264VAC,127 ~ 373VDC

Частота

47 ~ 63 Гц

Ток переменного тока

1.2A/110VAC,0.65A/220VAC

Эффективность

76%

82%

84%

Пусковой ток

Холодный пусковой ток 25A/115VAC,50A/230VAC

Ток утечки

<1мА/240В переменного тока

Защита

Перегрузка

Номинальная выходная мощность 105% ~ 150% защита от перегрузки

Тип защиты: режим hiccup, автоматическое восстановление после удаления неисправности

Перенапряжение

6,8 ~ 8,2 в

15,6 ~ 17,8 V

30,6 ~ 33,2 в

Тип защиты: Отключение выходного напряжения, диодный зажим

Окружающая среда

Рабочая температура, влажность

-20 °C ~ + 60 °C,20% ~ 90% RH

Storagetemp, влажность

-40 °C ~ + 85 °C,10% ~ 95% RH без конденсации

Выдерживает вибрацию

10 ~ 500 Гц, 2G 10 мин/1 цикл, период для 60 минут, Каждая ось

Безопасность

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Изолированное сопротивление

I/P-O/P,I/P-FG,O/P-FG:100 м Ом/500 В постоянного тока

Фитстандарт

Стандарт безопасности

Подходит для UL1012

Стандарт EMC

Соответствует EN55022, класс

Другие

Размеры

78*93*56 мм (Д * Ш * В)

Вес/упаковка

0,3 кг/45 шт/13,2 кг

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
