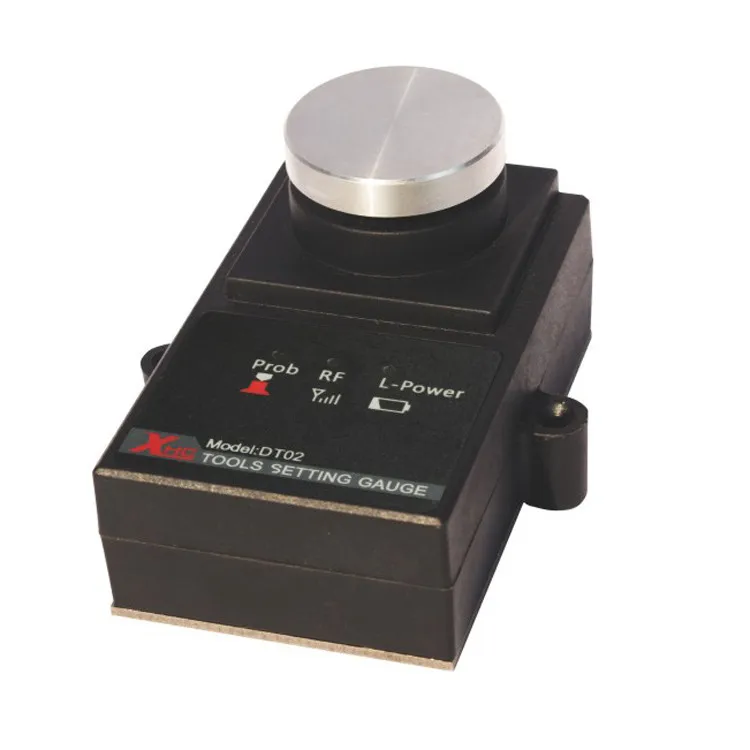

Бесплатная доставка, DT02 ЧПУ беспроводной инструмент установка Калибр универсальный, датчик инструмента (Mach3, SINUMERIK(SISMENS), MITSUBISHI)
Применение
Установка беспроводного инструмента малой мощности gaguge, приложения работают во всех видах станков с ЧПУ-центром.
Инструкция по эксплуатации

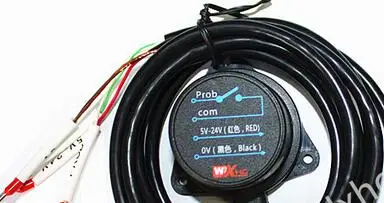

Подключите приемник к системе ЧПУ
Конфигурация контакта приемника:
Внешнее питание, DC 5v ~ 36v0 В; Внешний источник питанияK2; Выход сигнала зонда.Описание
1. K2-это обычный открытый переключатель с выходом электрического реле, который будет закрыт при включении датчика Срабатывает сигнал.
2. Включите приемник. Убедитесь, что входная мощность составляет 5-36 В постоянного тока. Индикатор работы мигает, указывая на включение.
3. Установите две батареи AAA на клеммное устройство.
Откройте дверцу аккумулятора-> Установите 2 AAA.(Обратите внимание на положительное и отрицательное направление аккумулятора)-> Закройте дверцу аккумулятора.4.Прикоснуться к выпуклости устройства настройки инструмента до тех пор, пока зонд не загорится светодиодом RF. Сигнал зонда будет передан на приемник, приемник запустит переключатель зонда для закрытия.
Электрические характеристики
1. ПриемникРабочее напряжение: 5 В ~ 36 постоянный ток
Потребление тока: Тип 20 мА
Беспроводное расстояние: 20 метров
Нормальный выход открытых контактов реле: поддерживает максимальную нагрузку 250 В/50 мА.
2. Датчик настройки инструмента
Рабочее напряжение: 2 батареи AAA, 2,4 В ~ 3,6 В постоянного тока
Потребление тока: Тип 20 мА. Для непрерывной работы более 6 месяцев
Беспроводное расстояние: 20 метров
Точность зонда: 0,01 мм
Предупреждение о низком энергопотреблении: пожалуйста, замените батареи при низком энергопотреблении
