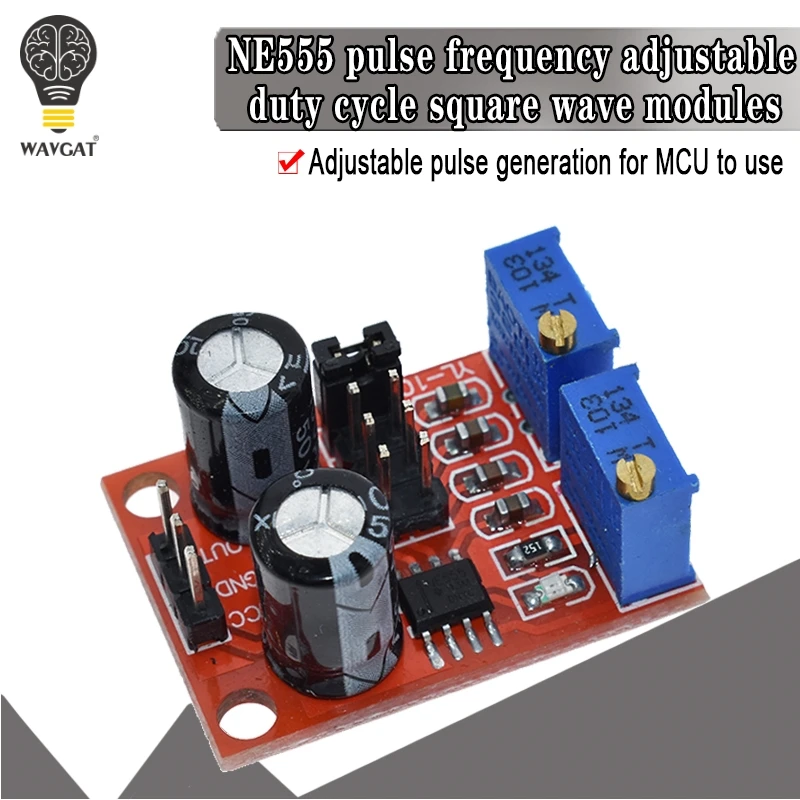

1 шт. импульсная частота NE555, Регулируемый Модуль рабочего цикла, генератор прямоугольных сигналов волны, Драйвер шагового двигателя

NE555 частота импульса, Регулируемый Модуль рабочего цикла, квадратный/прямоугольный генератор волнового сигнала, Драйвер шагового двигателя

IСтруктура:

Производительность:

1.Входное напряжение: 5V-15VDC. Когда источник питания 5 В, выходной ток может быть около 15 мА; Когда источник питания 12 В, выходной ток может быть около 35 мА;

2.Входной ток: >= 100 мА;

3.Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP. (Различное входное напряжение, Выходная амплитуда будет отличаться)

4.Максимальный выходной ток: >= 15 мА(5 в источник питания, V-PP более 50%),> = 35 мА(12 в источник питания, V-PP более 50%)4.Выход с светодиодный индикацией(Низкий уровень, светодиодный включится; Высокий уровень, светодиодный выключается; Низкая частота, светодиодный индикатор мигает);

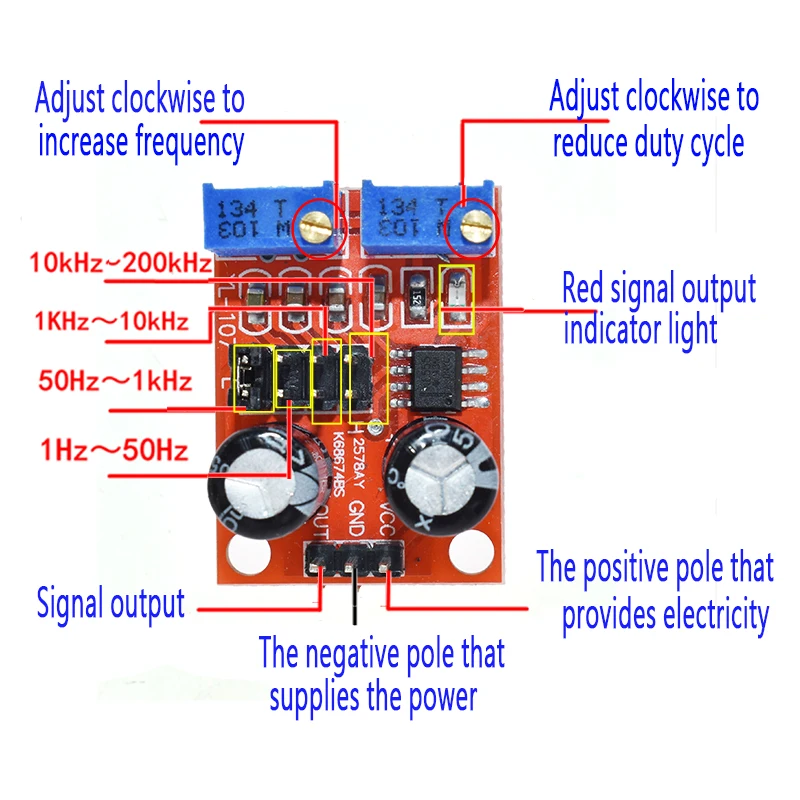

5.Диапазон частоты выхода выбирается:

LF Файл: 1 Гц ~ 50 ГцЕсли файл: 50 Гц ~ 1 кГц

Высокочастотный Файл: 1 кГц ~ 10 кГц

HF Файл: 10 кГц ~ 200 кГц

5.Цикл T = 0,7 (RA + 2RB) C(RA, RB для регулировки 0-10K);

Низкая частота:C = 100 мкФ;Промежуточная частота:C = 1 мкФ;

M-HЧастота:C = 0,1 мкФ;HВысокая частота:C = 0,001 мкФ,

Примечание:

Перед изменением частоты, пожалуйста, отключите питание

Применение:

1. Используется какГенератор сигналов квадратной волны,ПредлагаемКвадратный волновой сигнал для использования экспериментальной разработки.

2. Используется для производстваПривод шагового двигателя, ПредлагаемКвадратный волновой сигнал.

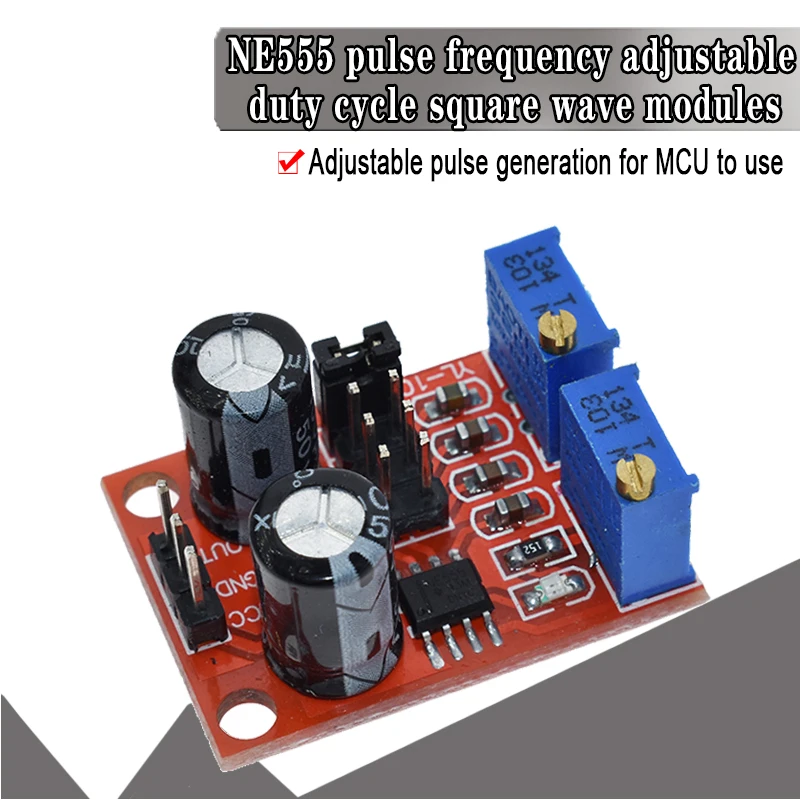

3.Регулируемый Пульс для использования MCU.

4. Генерирует Регулируемый пульсСхема управления.

ПArameters:

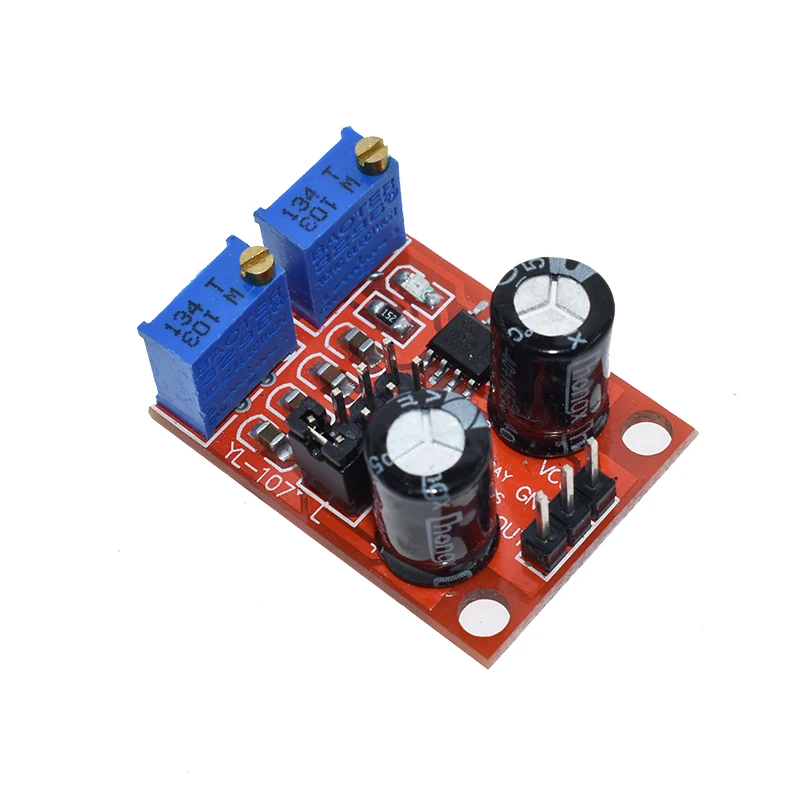

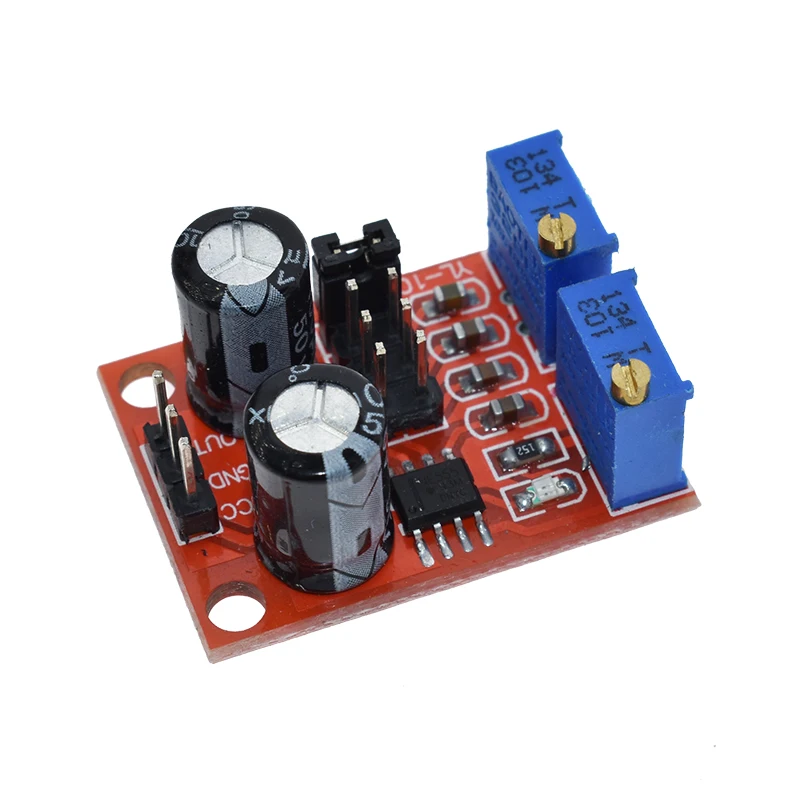

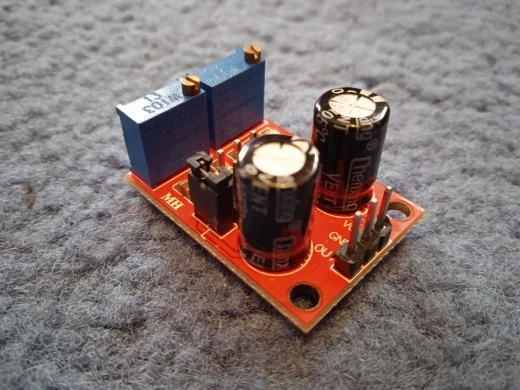

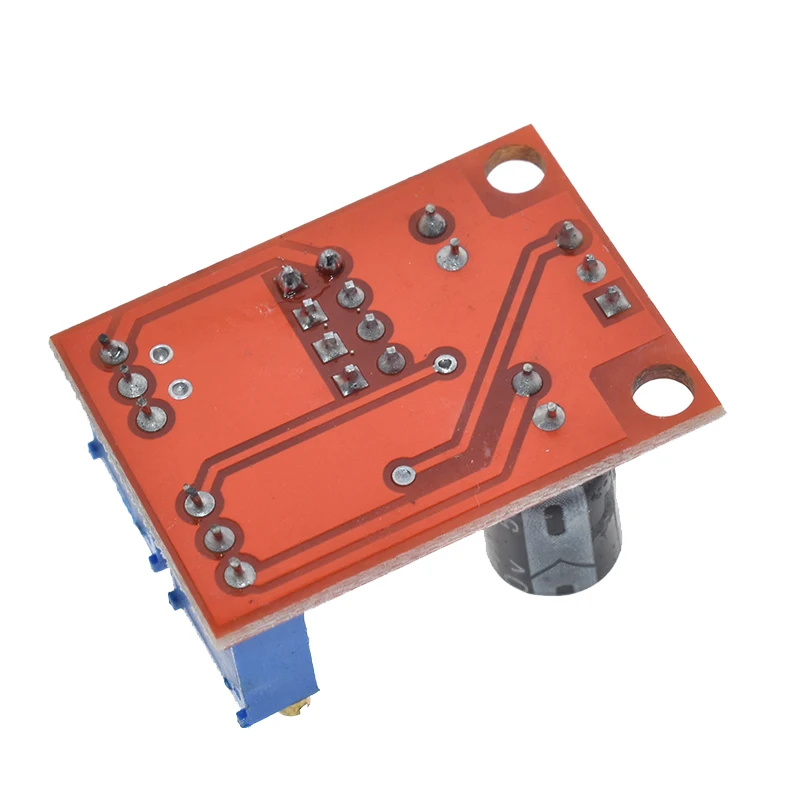

Название продукта: Импульсный модуль NE555

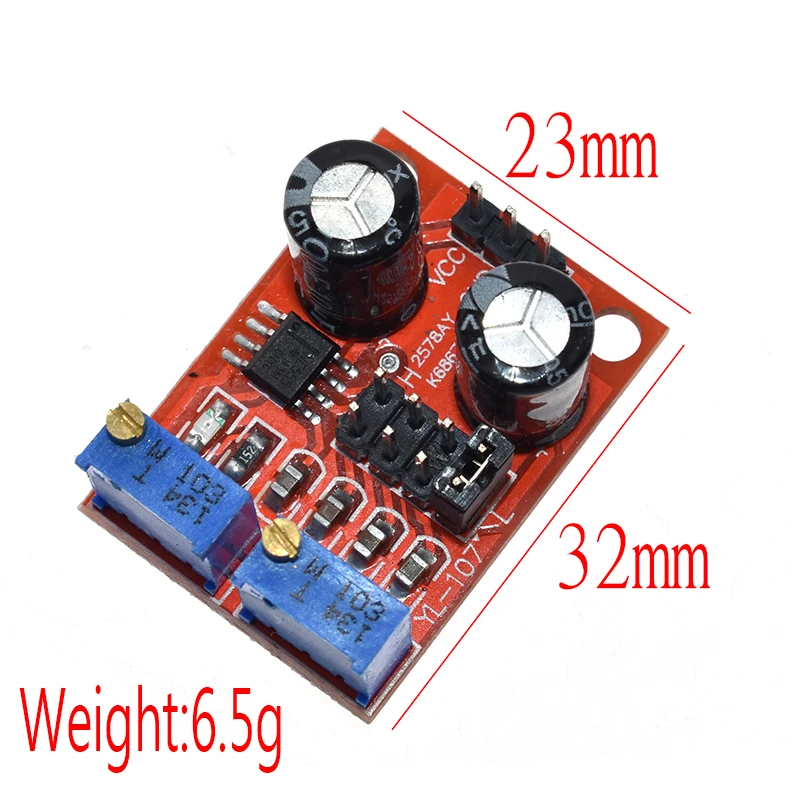

Размер изделия: 31,0 мм * 31,0 мм * 15,0 мм (Д x Ш x В)

Цвета:REdПосылка::7,52G/ШтМатериалы: FR4 + электронные компоненты

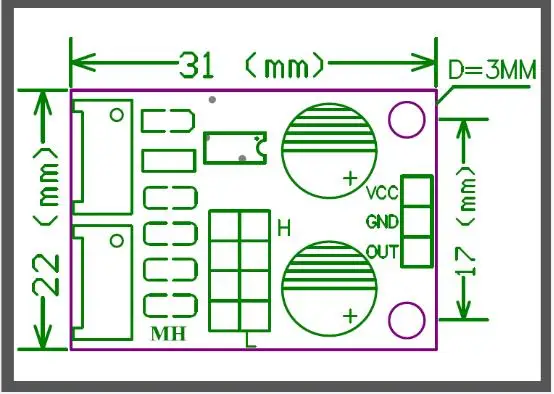

РазмерыТаблица:

Посылка включает в себя
