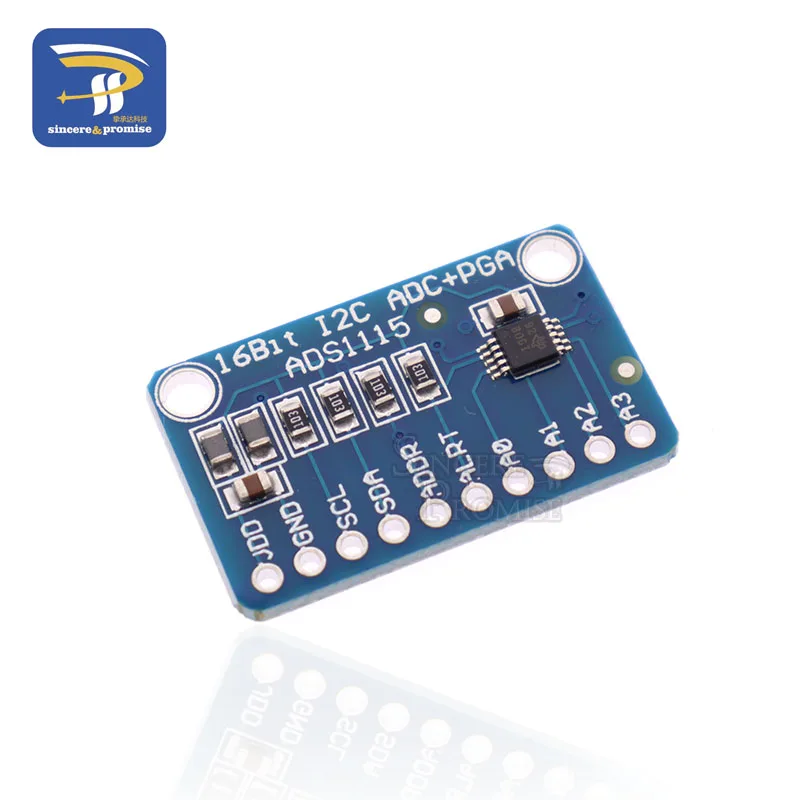

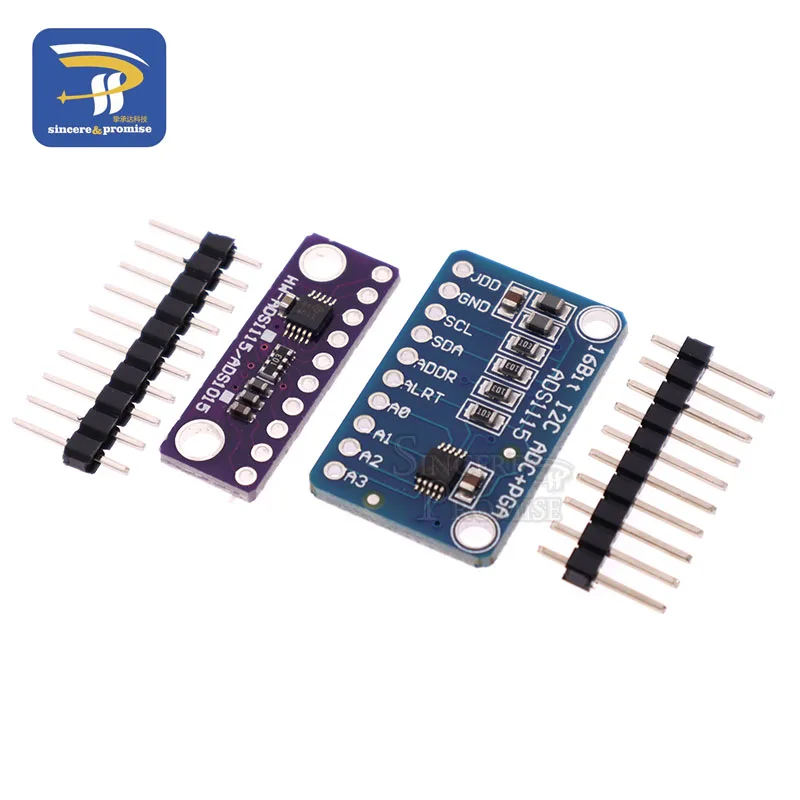

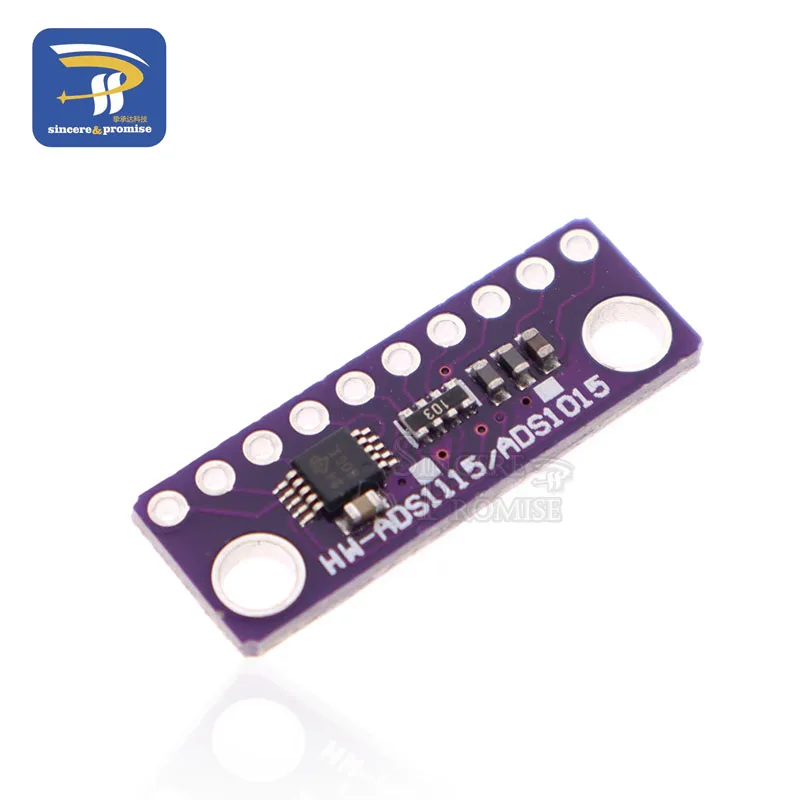

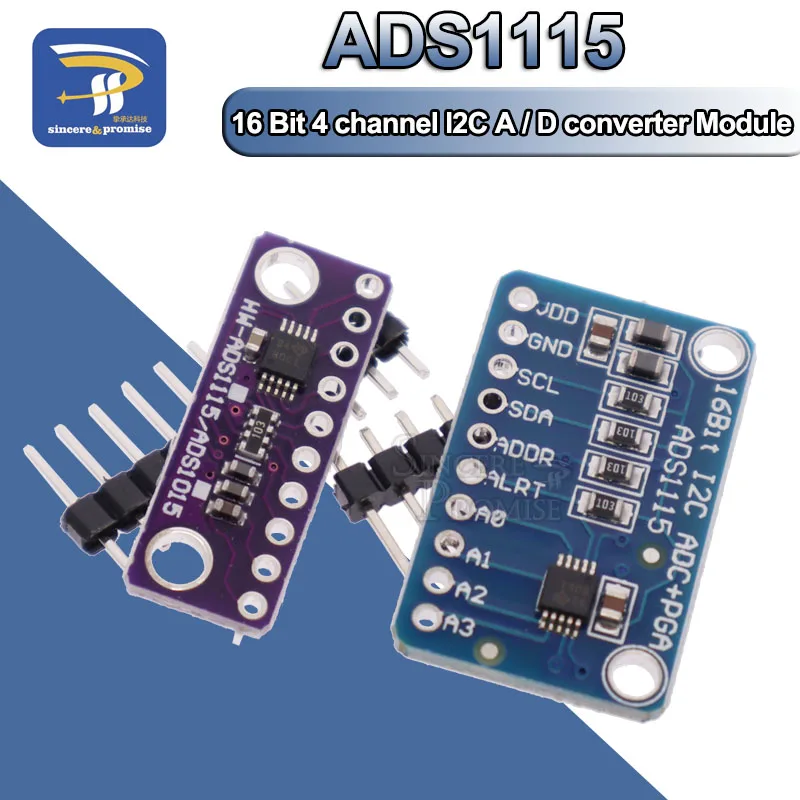

4-канальный модуль I2C ADS1115 16 бит ADC с программируемым усилителем 2,0 в до 5,5 В

Для микроконтроллеры без аналого-цифрового преобразователя или в тех случаях, когда вы хотите воспользоваться услугами более высокую точность АЦП, ADS1115 обеспечивает 16-битное точность при температуре не выше 860 образцов/второй более I2C. Чип может быть настроен как 4 одиночных входных канала или два дифференциальных канала. В качестве приятного бонуса, он даже включает программируемый усилитель усиления, до x16, чтобы помочь увеличить меньшие одиночные/Дифференциальные сигналы на весь диапазон. Нам нравится этот ADC, потому что он может работать от 2 в до 5 В мощности/логики, может измерять большой диапазон сигналов и его супер прост в использовании. Это отличное общего назначения 16 бит конвертер.

Чип Довольно маленький, поэтому он поставляется на разделочной доске с ферритовыми изображениями, чтобы держать AVDD и AGND в тишине. Сопряжение осуществляется через I2C. Адрес может быть изменен на один из четыре варианта (смотрите таблицы Таблица 5), так что вы можете иметь до 4-х никель-металл-ADS1115's подключен на одном 2-провод I2C для автобуса 16 односторонней обработки материалов.

Широкий диапазон подачи: 2,0 V до 5,5 V

Низкое Потребление тока: непрерывный режим: только 150 μa одиночный режим съемки: автоматическое отключение

Программируемая скорость передачи данных: от 8 до 8 60sps

Внутреннее низкое напряжение

Внутренний осциллятор

Внутренний PGA

Интерфейс I2C: выбор контактов

Четыре одиночных или два дифференциальных входа

Программируемый компаратор

Эта доска/завод деталя Чип использует I2C 7-бит адреса между 0x48-0x4B, выбирается с джемперы.
