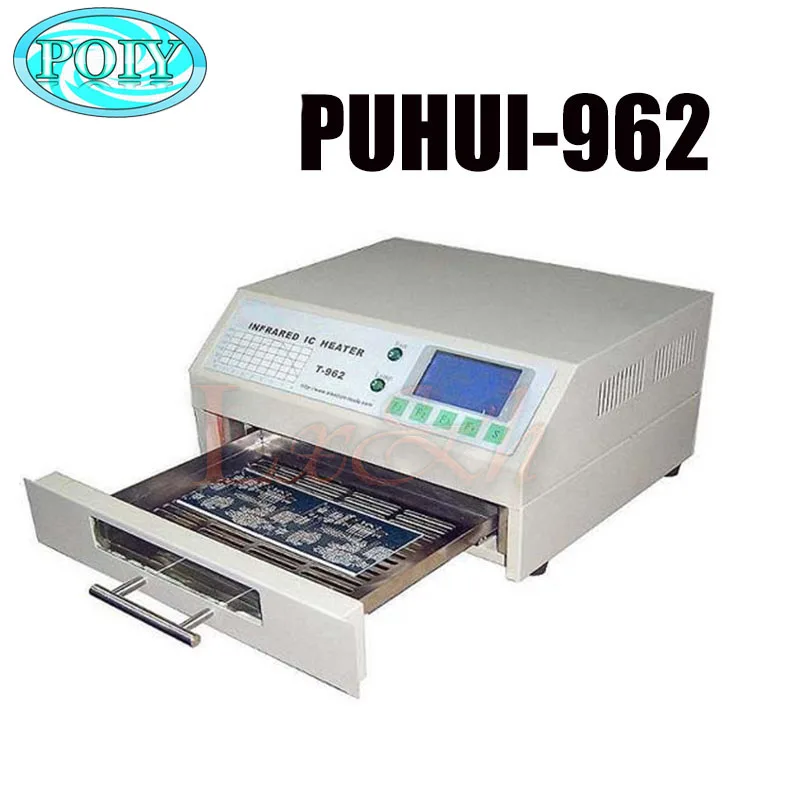

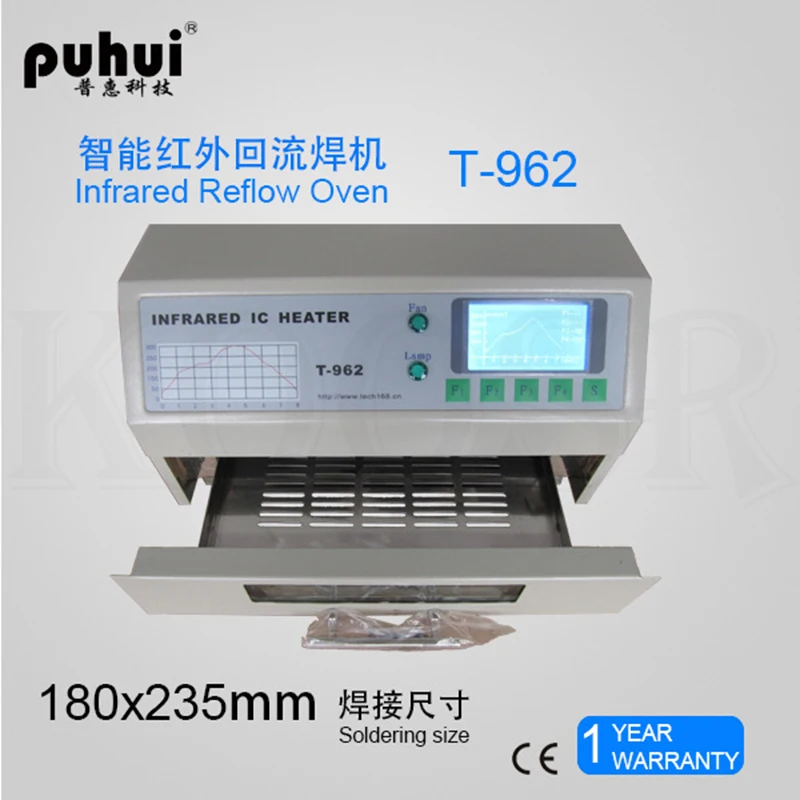

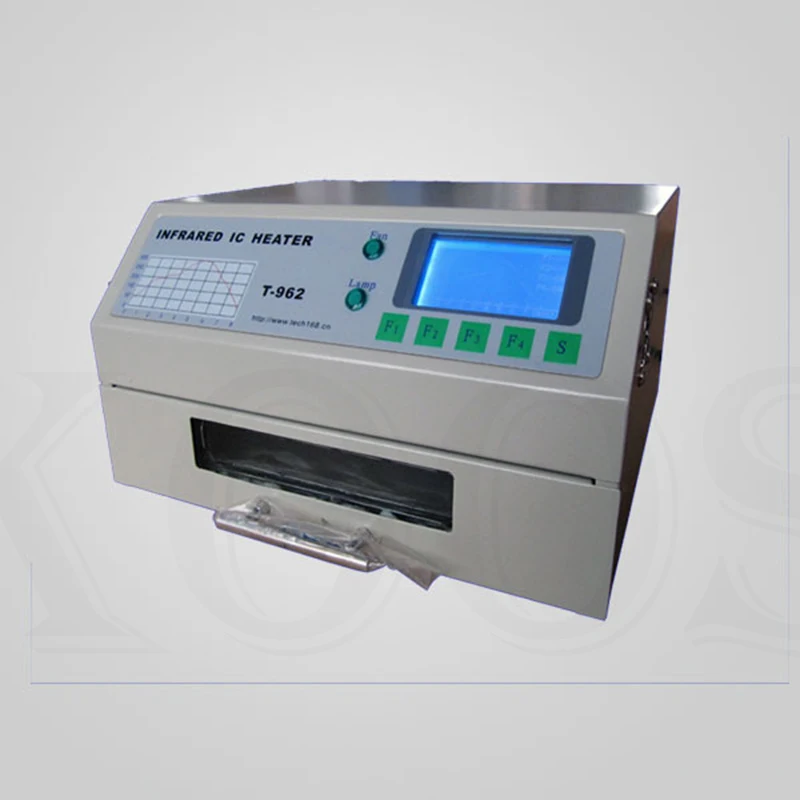

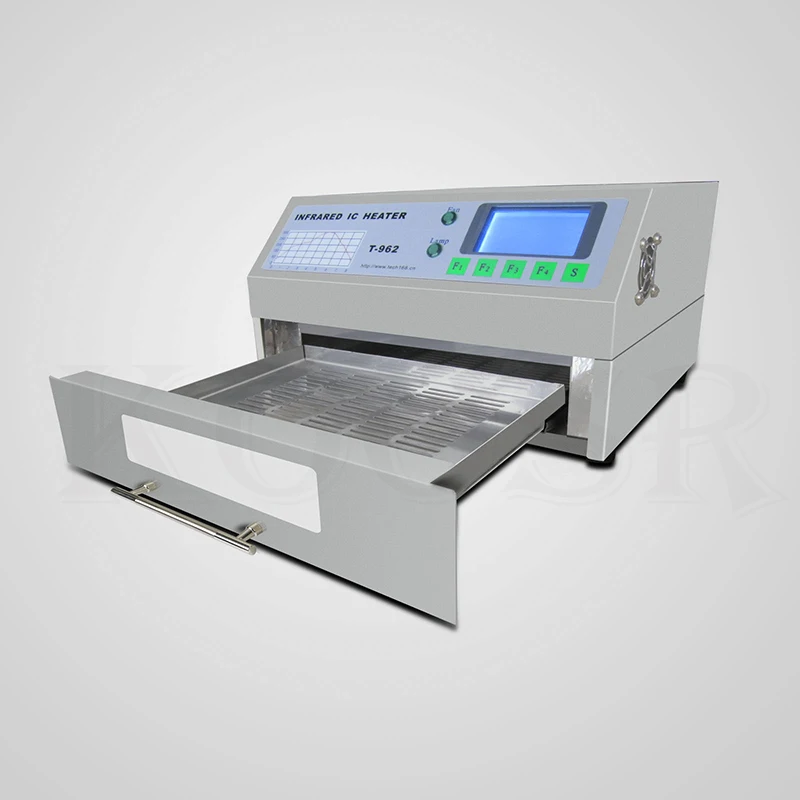

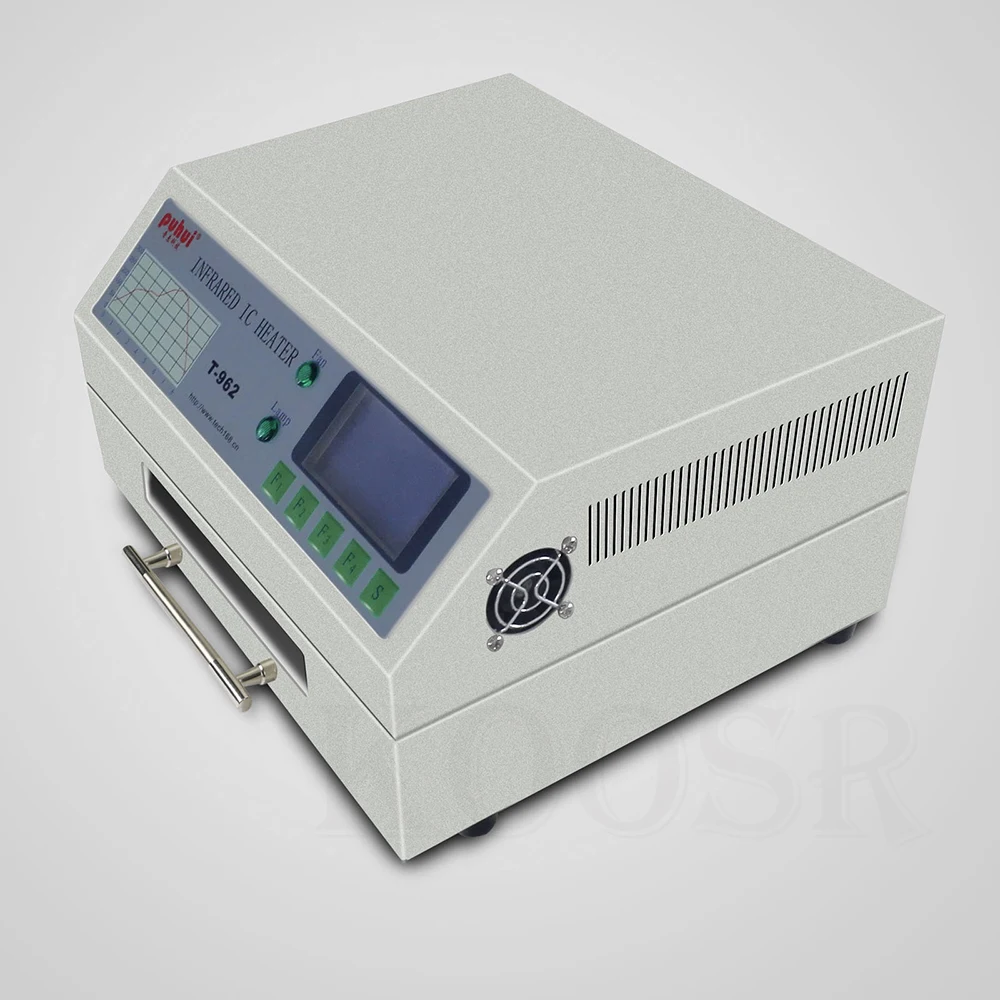

Прибор для пайки PUHUI T-962 T962 с инфракрасным нагревателем, 800 Вт, 180x235 мм, T962 для BGA, SMD, SMT, с сертификатом CE

Описание товара:

1, большой объем оплавления области:

Эффективная область сварки: 180x235 мм, что значительно увеличивает использование машины и экономит инвестиции.

2. Выбор различных температурных кривых:

Доступны восемь видов температурных параметров памяти для выбора, предоставляются функции ручного нагрева и принудительного охлаждения; Весь процесс сварки автоматически завершен, и операция проста.

3. Уникальный дизайн повышения температуры и однородности температуры:

Быстрое инфракрасное нагревание и ровный температурный вентилятор с выходной мощностью до 800 Вт делают температуру более точной и равномерной. Он может автоматически и точно завершить весь производственный процесс в соответствии с заданной температурной кривой, без необходимости делать это.

4. Бутик humanized technology:

Сила внешнего вида, визуальная работа, дружественный интерфейс человека-машины, идеальная схема кривой температуры, ориентированная на технологии от начала до конца; Легкий и вес, позволит вам сэкономить много денег, режим размещения столешницы, позволяет вам иметь больше места; Простые инструкции, позвольте вам увидеть его.

5. Идеальный выбор функций:

Оплавление, сушка, сохранение тепла, формирование, быстрое охлаждение и другие функции в одном; Может завершить одностороннюю и двухстороннюю сварку печатных плат чипов, SOP, PLCC, QFP, BGA и т. д.; может использоваться в качестве клея для отверждения продукта. Нагревание печатной платы, обслуживание печатной платы и другие работы. Широко используется в различных видах компаний, компаний, научно-исследовательских и опытно-конструкторских институтах, а также в небольших партиях.

6. Технические параметры:

Эффективная площадь сварки: 18x23,5 см

Размер продукта: 31x29x17 см

Посылка товара Размер: 36x23x36 см

Номинальная мощность: 800 Вт

Цикл процесса: 8 мин

Напряжение питания: ac220в/50 Гц

Чистый продукт Вес: 6,2 кг

Вес брутто: 7,5 кг



Инструкции по эксплуатации:

1. Установка и эксплуатация оборудования:

Поместите устройство на вентилируемую платформу, чтобы убедиться, что нижняя часть вентиляции гладкая, не может иметь горючих предметов, ящик помещается наружу, оставляя отверстие ящика и закрывающее пространство, удобное управление; Корпус требует набора 20 мм охлаждающего пространства с четырех сторон; Сначала выбирается случайная мощность после подключения кабеля, проверьте, что напряжение составляет ac220в, а затем вставьте розетку, включите выключатель питания и Отобразите на ЖК-экране передней панели.

Нажмите клавишу S для отображения основного интерфейса операции:

Нажмите F4, чтобы переключиться на: меню на английском языке

В главном интерфейсе нажмите клавишу F3, чтобы выбрать другую кривую температуры: например, кривая 1

Нажмите F3 снова, чтобы отобразить Ключевые параметры кривой: Тип паяльной пасты, температура и время оплавления и т. д., как показано ниже

Нажмите клавишу F4, чтобы вернуться к предыдущей странице, нажмите клавишу F1, чтобы автоматически выполнить выбранную кривую температуры. После завершения работы, он автоматически остановится, и звуковой сигнал будет тревожиться.

Под основной панелью нажмите клавишу F2, чтобы выбрать ручную работу: нажмите клавишу F1, чтобы запустить вентилятор охлаждения, затем нажмите клавишу F1/S, чтобы остановить; Нажмите клавишу F 2, чтобы начать электрическое тепло, И затем нажмите клавишу F2/S, чтобы остановить. Нажмите S для выхода и возврата к основному интерфейсу.



2. Выбор кривой:

1) после загрузки нажмите S для выбора интерфейса операции, нажмите F4 для выбора различных языковых категорий и нажмите F3 для ввода интерфейса выбора температуры:

2) выберите различные кривые в соответствии с вашими требованиями к обработке. Нажмите F1/F2, чтобы выбрать различные температурные кривые вперед/назад. Есть 8 различных температурных кривых для вас на выбор. Нажмите F3 для просмотра различных параметров кривой. Нажмите F4, чтобы подтвердить кривую и вернуться к основному операционному интерфейсу.

Кривая 1 относится к: GB 85Sn/15Pb 70Sn/30Pb;

Кривая 2 относится к: GB 63Sn/37Pb 60Sn/40Pb;

Кривая 3, применима к: американскому стандарту Sn/Ag3.5; Sn/Cu.75 Sn/Ag4.0/Cu.5

Кривая 4, подходит для: американского стандарта Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Кривая 5, подходит для: стандартные кривые температуры отверждения для красной резины, Heraeus PD955M

Кривая 6, подходит для: переработы платы PCB и т. д.

Кривые 7,8 применяются к: пользовательским кривым:

Нажмите S, чтобы войти в интерфейс настройки температуры:

Нажмите клавишу F1/F2, выберите различные точки времени вперед/назад, нажмите клавишу F3/F4, выберите различные точки температуры вверх/вниз, выберите несколько точек для подключения соответствующих кривых, нажмите клавишу S, чтобы сохранить: после экономии, автоматическое возвращение, например, Удовлетворенность пользователя, можно выбрать, нажав клавишу F4; Если пользователь не доволен, Для повторной работы с ключом S.



3. Работа:

1) Аккуратно поместите предметы, которые будут обработаны на ящике внутри платформы, закройте ящик, нажмите клавишу F1 для загрузки, автоматически выполните выбранную кривую нагрева; ЖК-экран показывает текущее время выполнения, установленную температуру, температуру измерения и автоматически записывает реальную кривую температуры для сравнения.

2) через данные и кривые, отображаемые на передней части ящика и ЖК-экрана, весь процесс обработки полностью виден в вашем мониторинге. Если кривая обработки не соответствует вашим требованиям, вы можете изменить параметры.

3) Кривая обработки задается в соответствии с различными температурными требованиями различных паяльных паст для оплавления. Вы можете задать другую кривую температуры в соответствии с различными требованиями.

4) в процессе обработки, если необходимо остановить, вы можете нажать S, чтобы прекратить принудительное завершение; После завершения обработки вентилятор автоматически охладит продукт; вы также можете принудительно запустить вентилятор для охлаждения.

5) после завершения оплавления, если есть дефект продукта, его можно повторно сварить автоматически, или перегрев можно начать вручную.



4. Ежедневное техническое обслуживание:

1) Держите полость чистой:

У нас есть функция очистки внутренней полости: после использования несколько раз, рекомендуется вручную включить нагрев и вентилятор в течение 2-3 минут, чтобы растворитель и припой, остающиеся в полости, испарялись и испарялись, чтобы обеспечить чистоту внутренней полости и общая производительность стабильна; Перед выключением, обязательно Включите вентилятор, чтобы полностью остыть, прежде чем выключить его, что продлит срок службы.

2) Регулярно очищайте смотровое стекло ящика, чтобы сохранить его в чистоте.

В-четвертых, обратите внимание на вопросы

1) Источник питания этого блока должен быть надежно заземлен; Когда он не используется в течение длительного времени, он должен быть отключен.

2) машина не имеет выхлопного потока дыма. Рекомендуется разместить его в вентилируемом месте, чтобы предотвратить летучее отравление паяльной пастой.

3) теплоизоляционный материал этой машины прошел строгую защиту. Не допускается демонтаж машины без защиты.

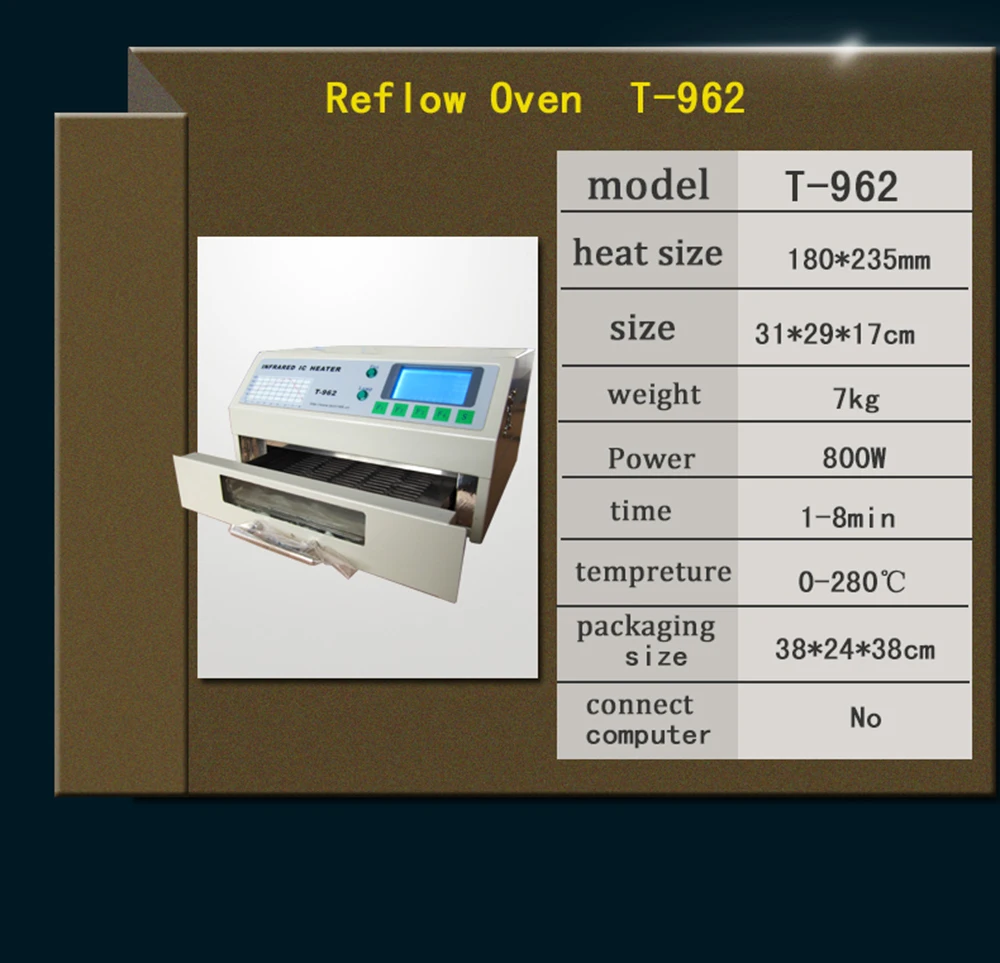

Характеристики:

Модель: T962

Максимальная площадь эффективной пайки: 180x235 мм

Номинальная мощность: 800 Вт

Диапазон температур: 0 °C-280 °C

Цикл процесса: 1 ~ 8 мин

Напряжение: 110 В ~ 240 В

Частота: 50 Гц ~ 60 Гц

Размер изделия: 310 × 290 × 170 мм

Размер упаковки: 360 × 230 × 360 мм

Вес нетто: 6,2 кг

Вес брутто: 7,5 кг



Упаковочный лист:

1 x инфракрасный IC НАГРЕВАТЕЛЬ T-962

1 х Кабель питания

1 Предохранитель (110 В: 10 А; 220 В: 8 а)

1 x Руководство пользователя (CD)
