DC-DC DC-AC инвертор чистой синусоиды генератор повышающий драйвер плата egs002 "eg8010 + ir2110" ЖК-модуль драйвера

Описание:

EG8010 является цифровым, функционирует очень хорошо, обеспечивая собственный контроль неисправности чистого синусоидального инвертора, используется в двухступенчатой структуре преобразования мощности DC-DC-AC или одноступенчатой архитектуре преобразования частоты мощности DC-AC, внешнем кварцевом генераторе 12 МГц для достижения высокой точности и гармонических искажений очень мало, 50 Гц или 60 Гц Чистая синусоида Инвертор ASIC. Чип использует технологию CMOS, внутреннюю интеграцию SPWM синусный генератор, схему управления мертвым временем, диапазон коэффициента множителя, схему плавного пуска, схему защиты, интерфейс последовательной связи RS232 и модуль последовательного ЖК-дисплея 1602 функций.Особенности:

Блок питания 5 В4-контактный набор чистой синусоидальной выходной частоты:50 Гц чистая Синусоидальная волна фиксированной частоты 60 Гц чистая Синусоидальная волна фиксированной частоты 0-100 ГцРегулируемая частота чистой синусоиды 0-400 Гц, Регулируемая частота чистой синусоидыОднополярная и биполярная модуляцияПоставляется с управлением deadband, pin 4 dead time:Мертвое время 300 НС, мертвое время 500 НС, мертвое время 1,0 МКС, мертвое время 1,5 мксВнешний кварцевый генератор 12 МГцНесущая частота ШИМ 23,4 кГцОбратная связь с напряжением, током, температурой в реальном времениЗащита от перенапряжения, пониженного напряжения, перегрузки по току и перегреваPin-код режима плавного пуска настройка времени отклика в 1 сПоследовательная связь для установки выходного напряжения, частоты и других параметровВнешний последовательный ЖК-модуль 1602 отображает инверторИнформация о напряжении, частоте, температуре и токе

Области применения:

Однофазный Инвертор чистой синусоидальной волныИнвертор PVИнвертор ветровой мощностиИсточник бесперебойного питания UPS системаЦифровая генераторная системаЕсли питаниеОднофазный регулятор скорости двигателяОднофазный инверторСинусоидальный регуляторРегулятор синусоидальной волныГенератор синусоидальной волныПосылка входит:

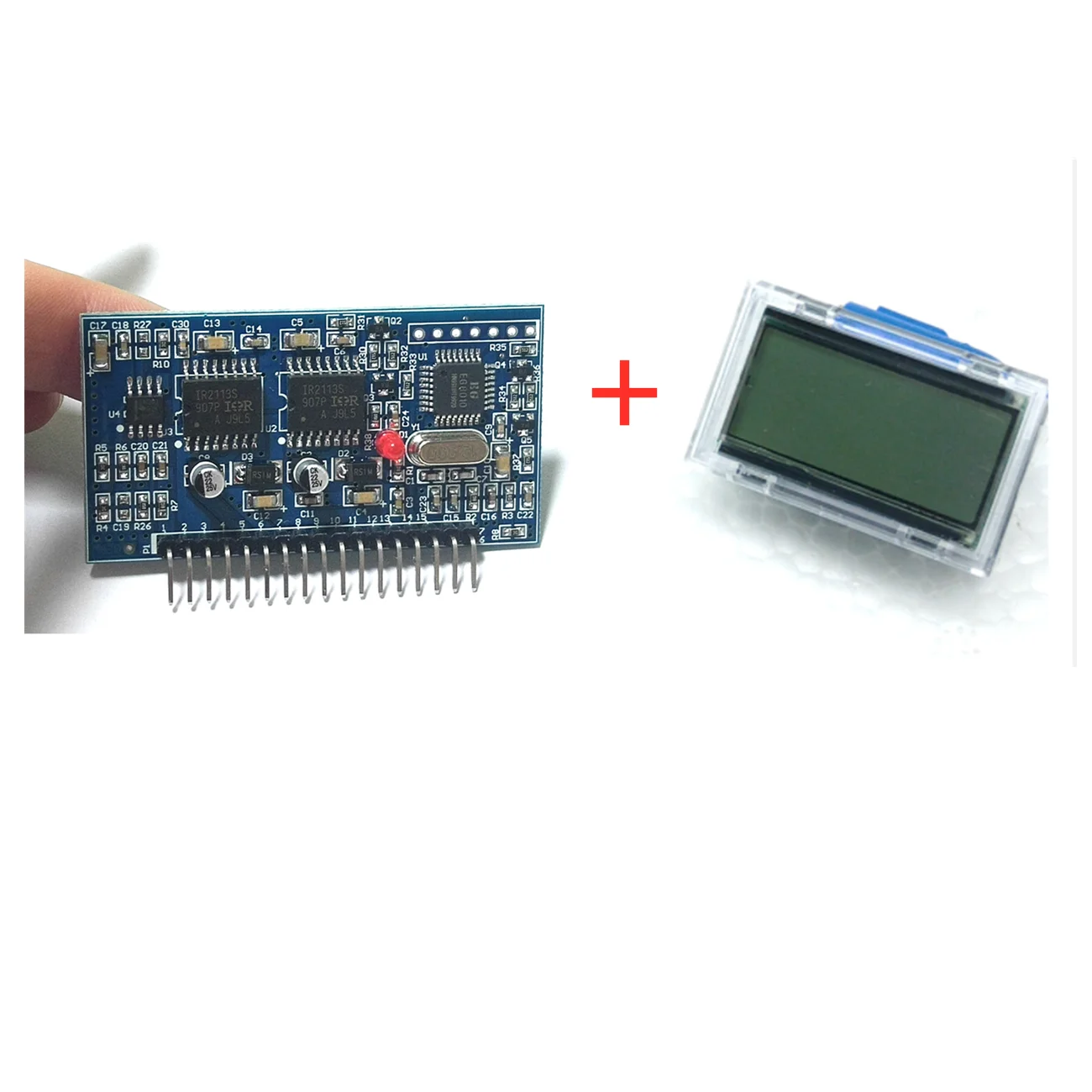

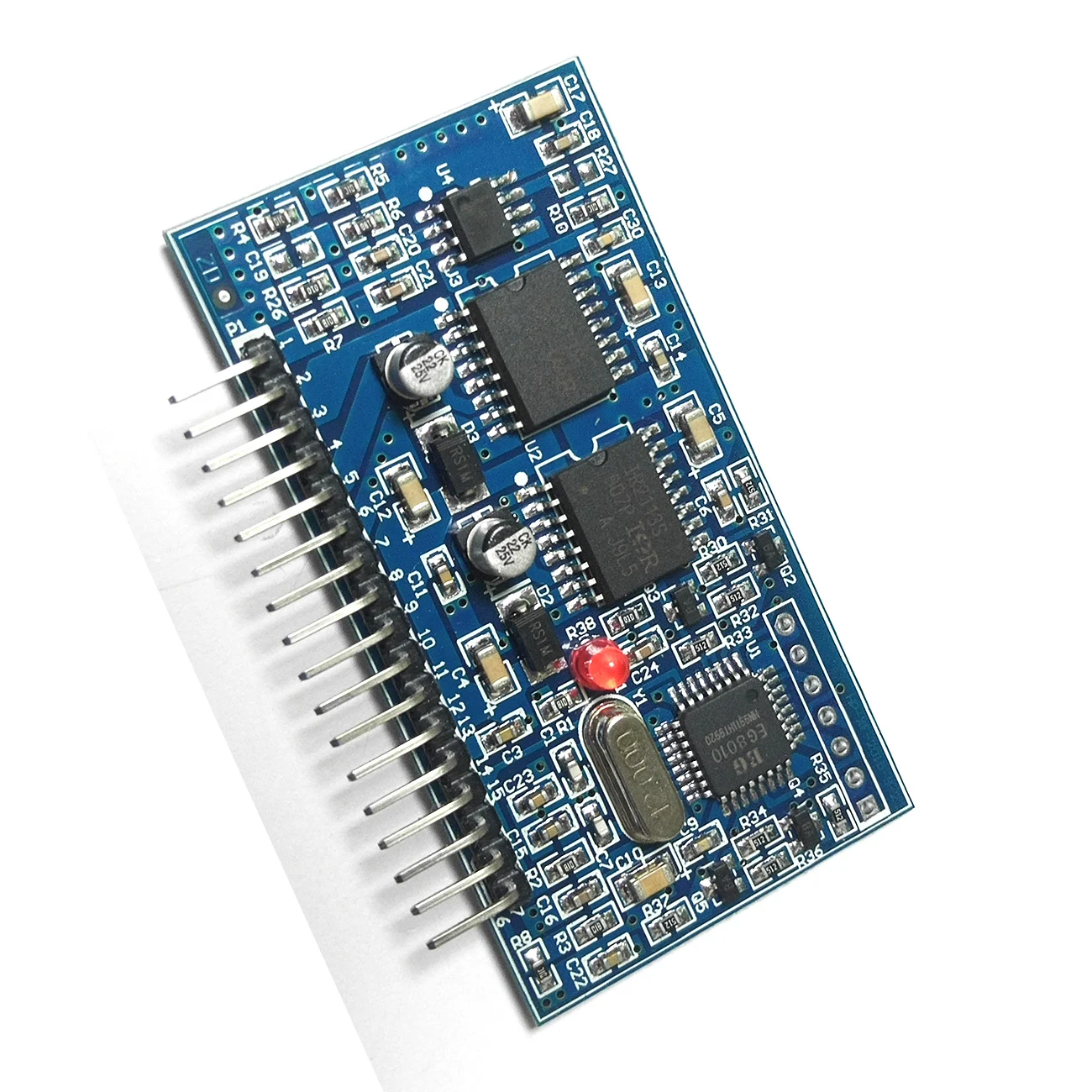

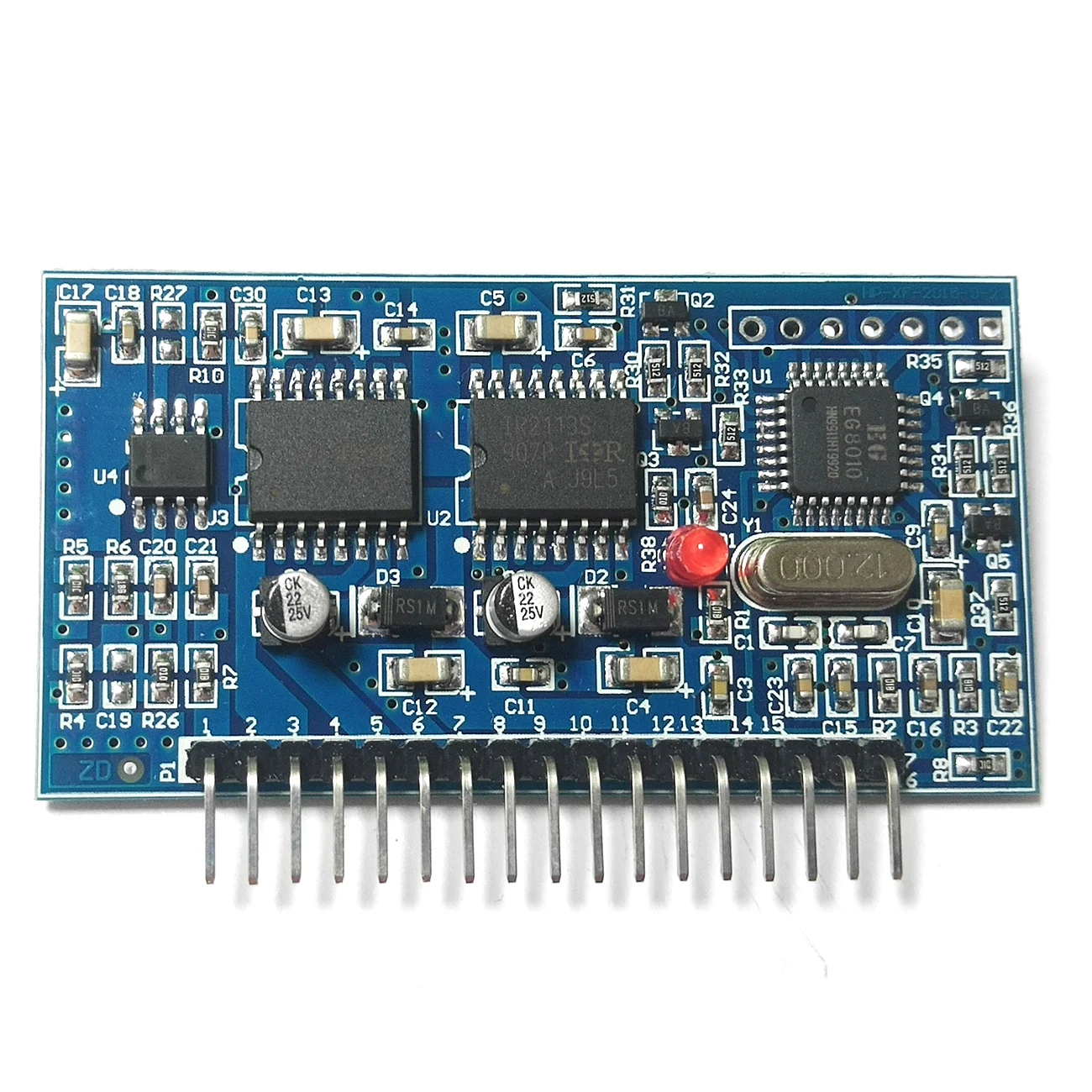

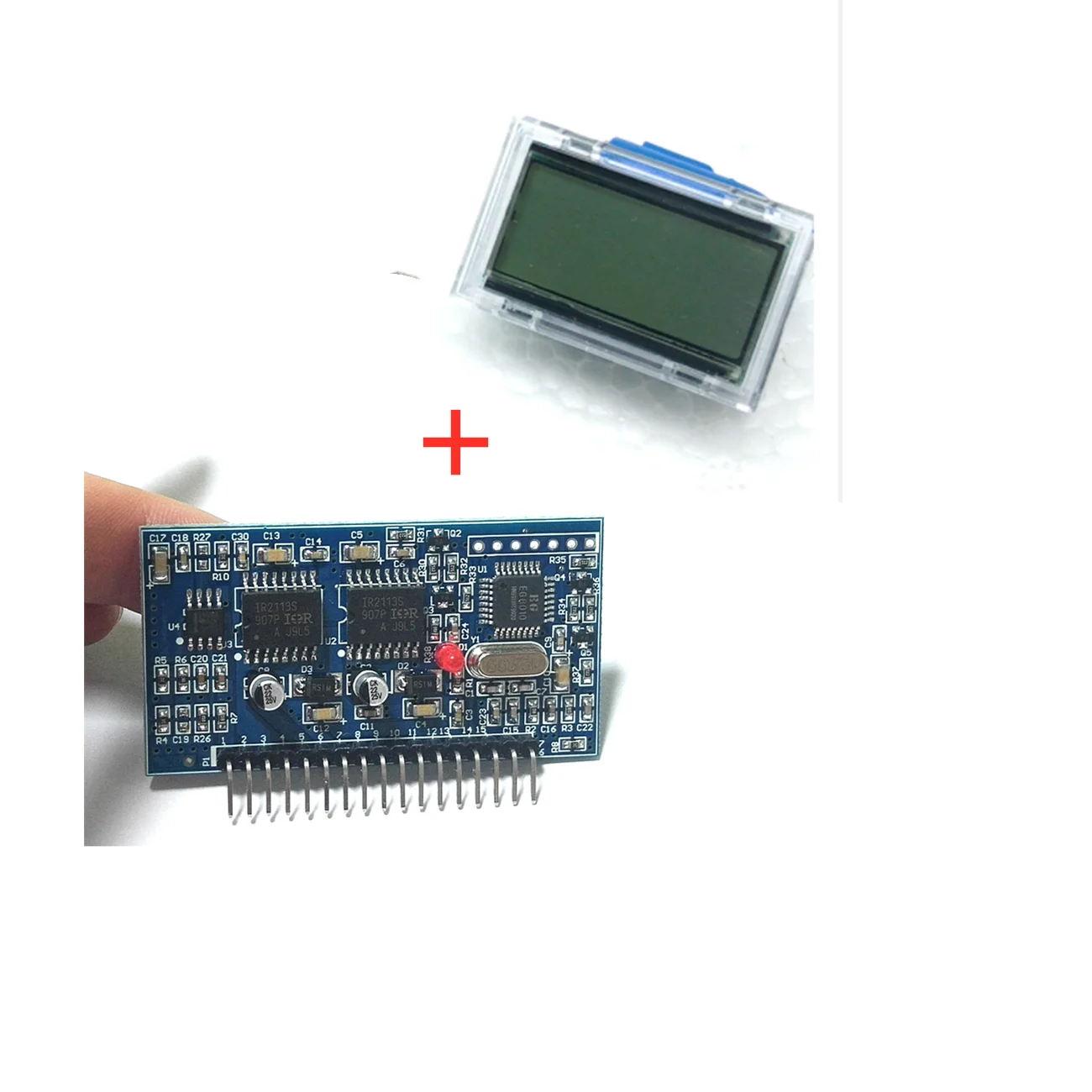

Плата драйвера инвертора с чистой синусоидой DC-AC-1 шт.
