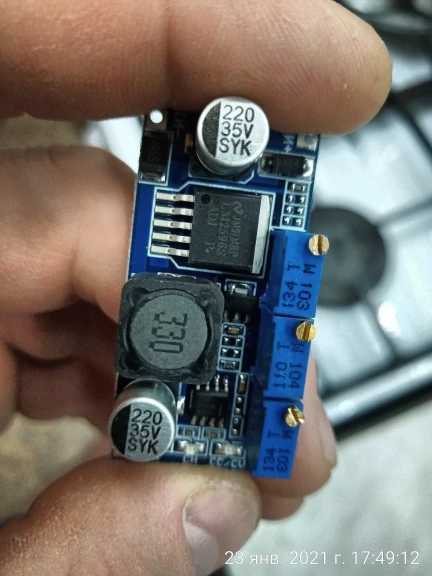

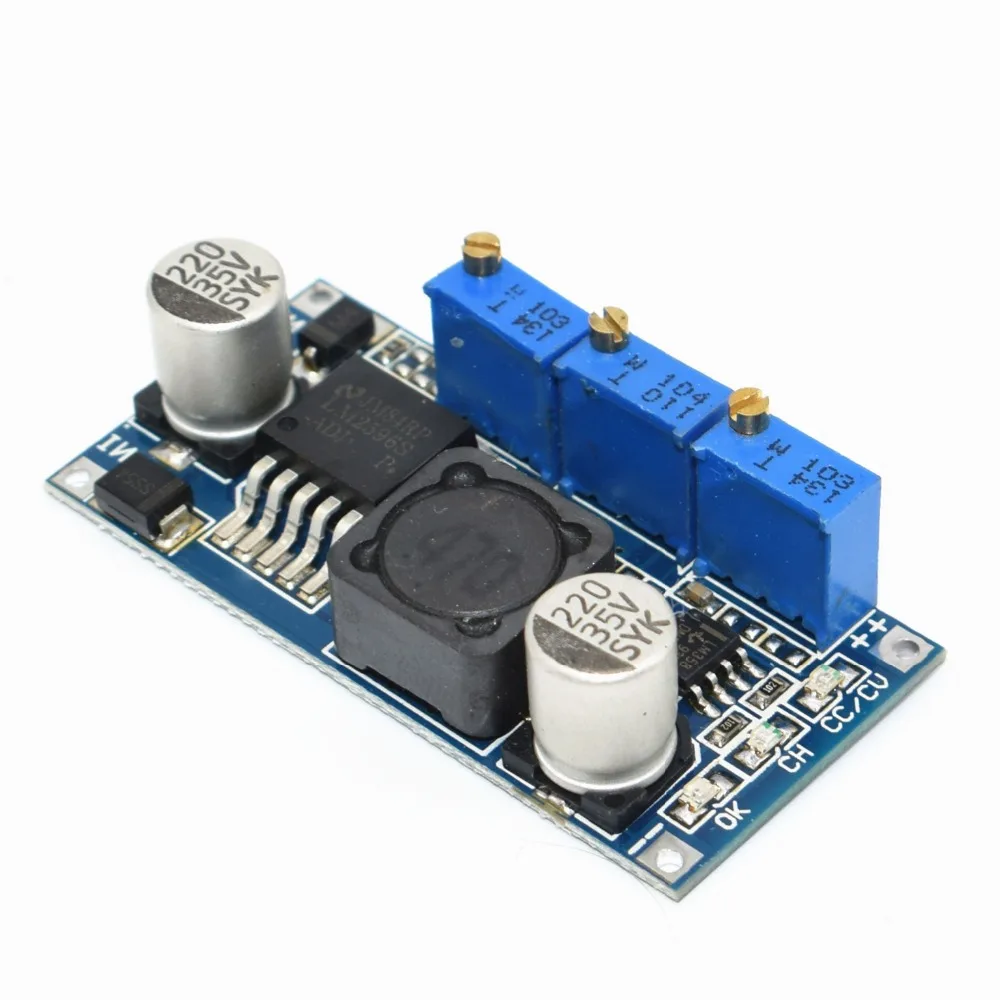

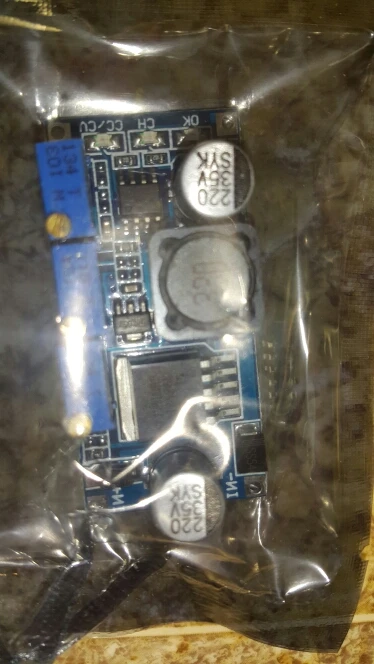

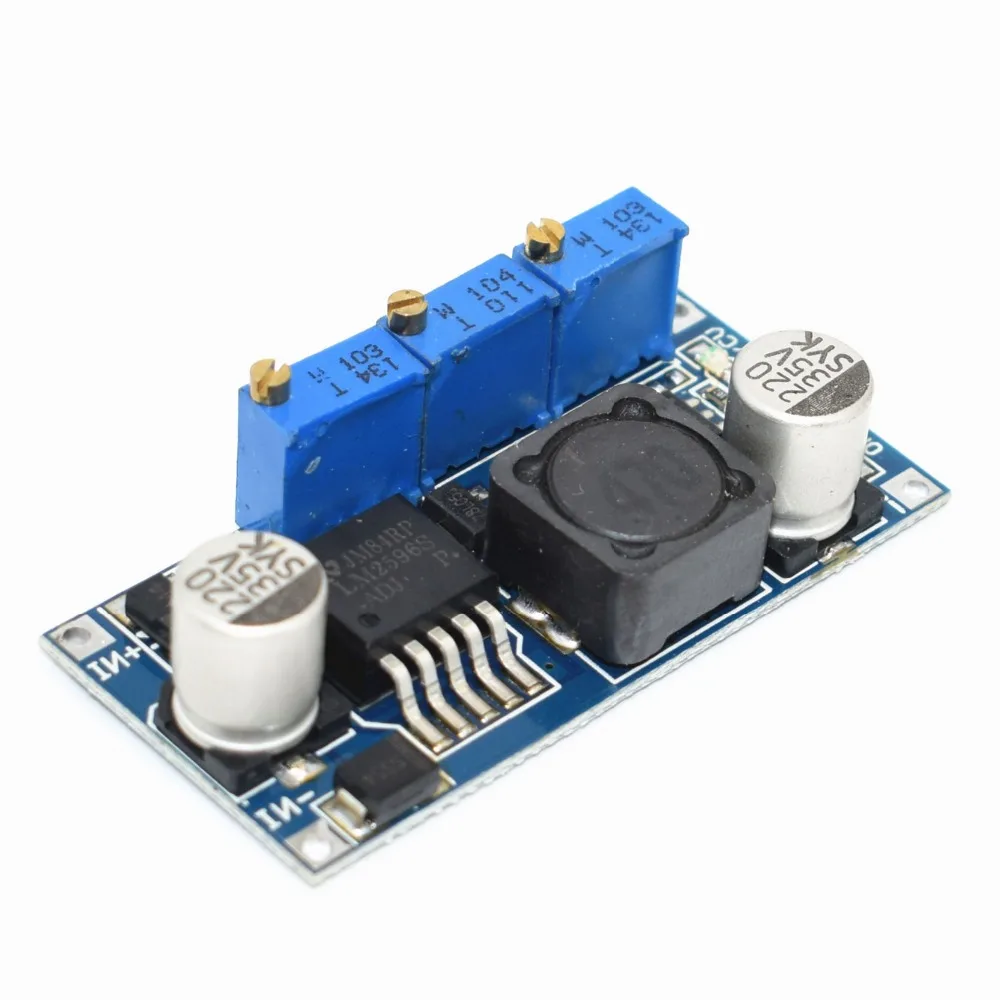

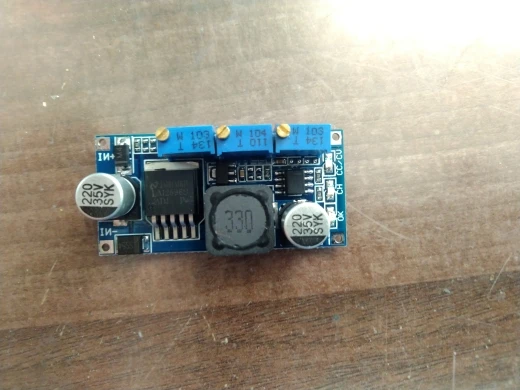

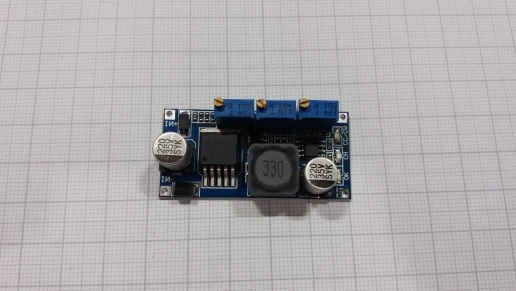

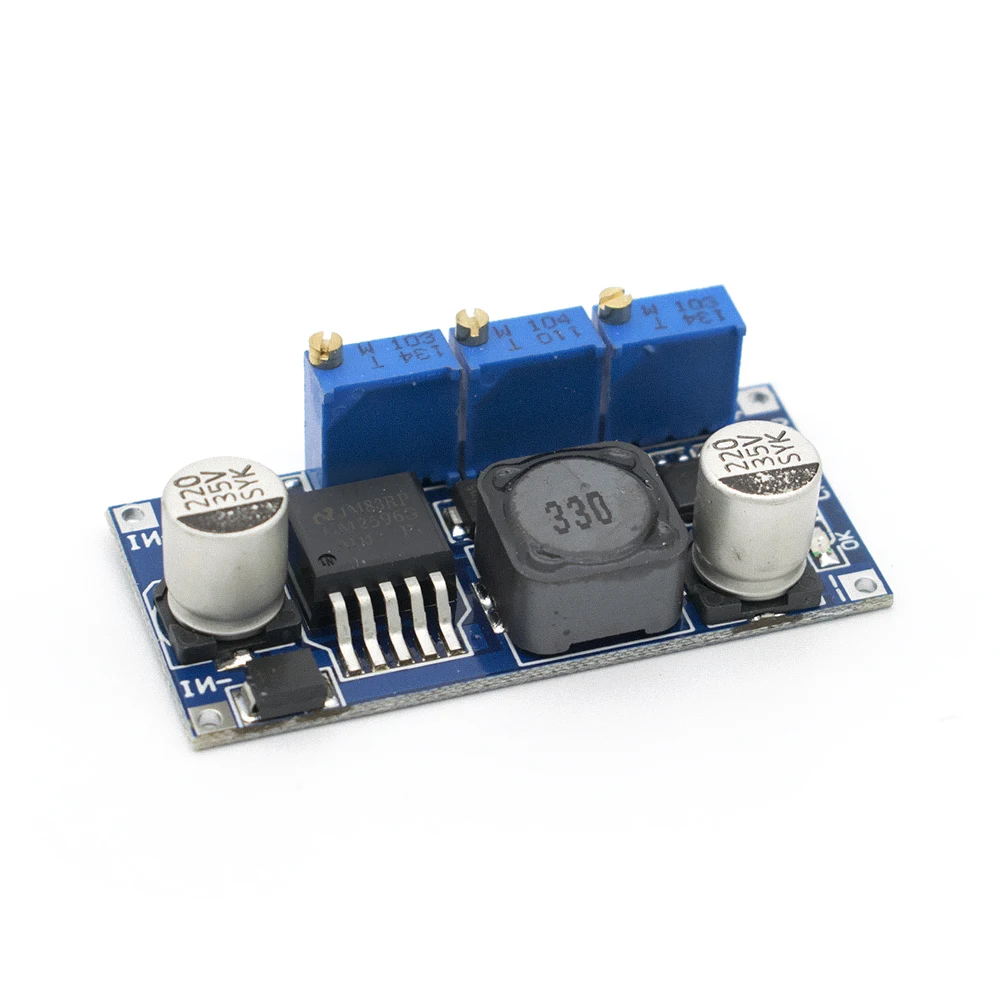

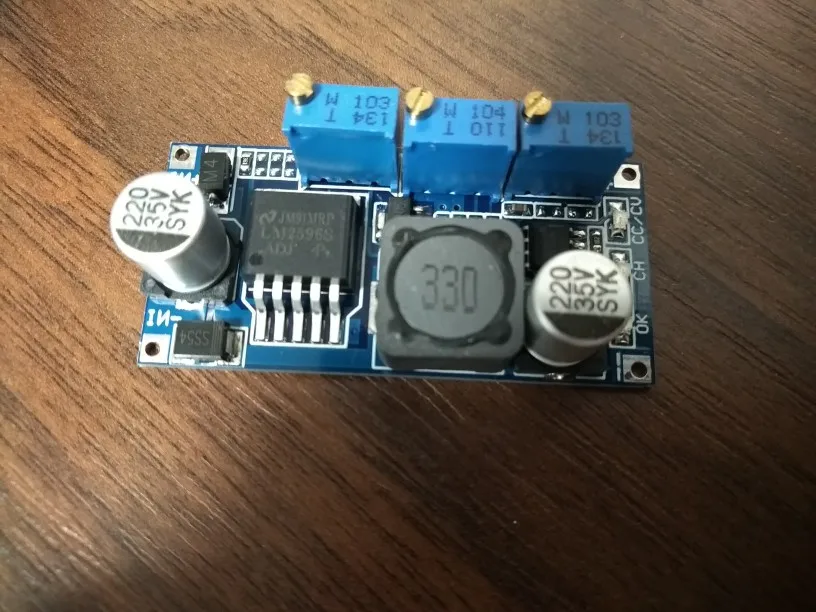

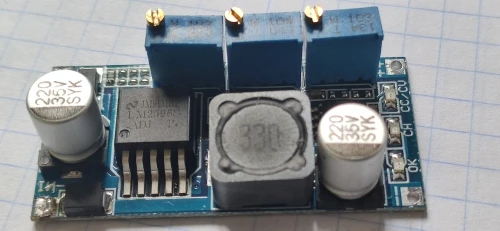

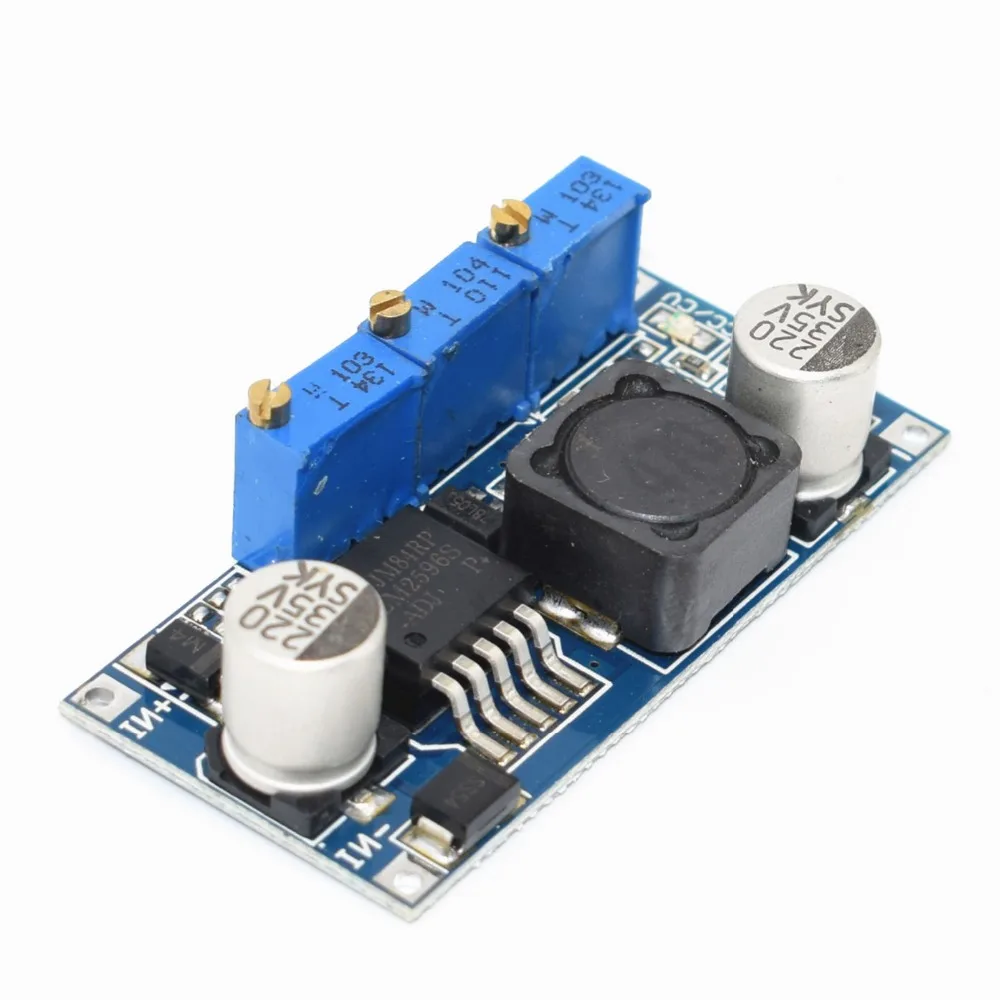

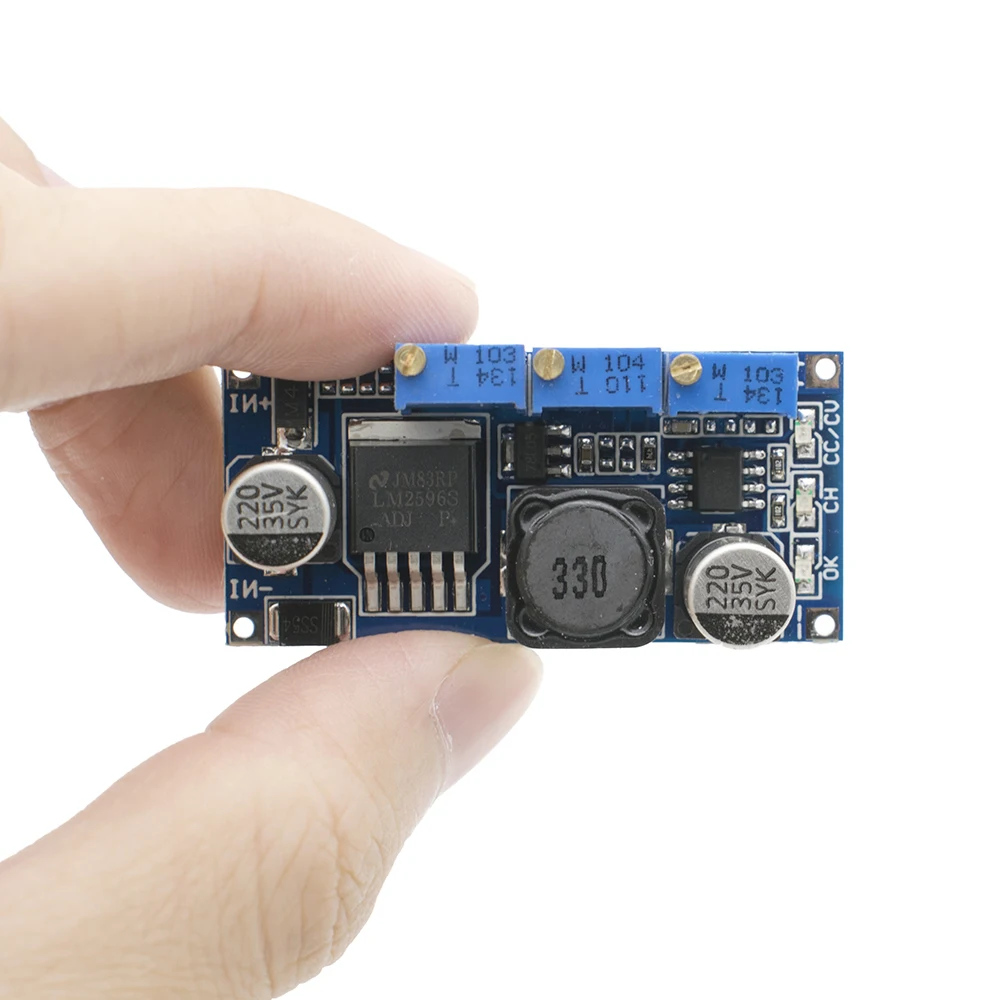

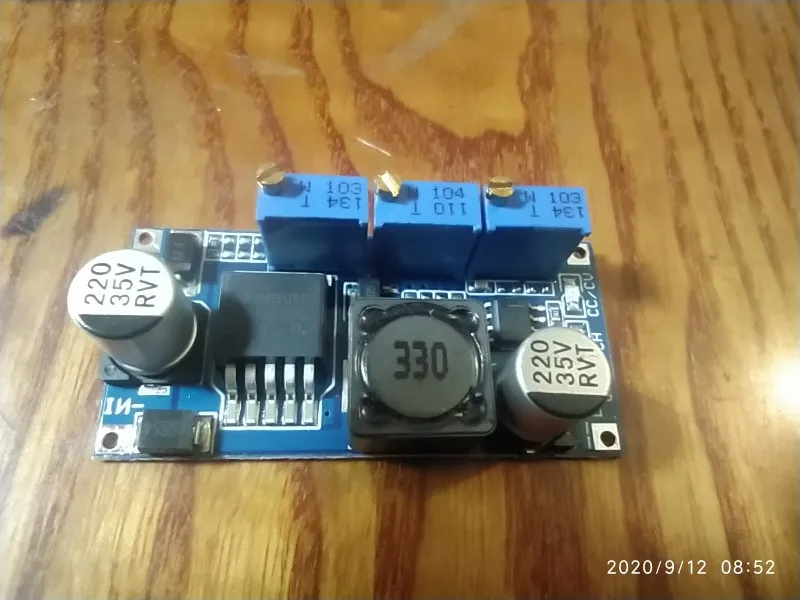

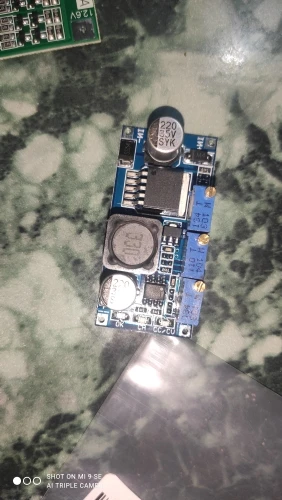

LM2596 светодиодный драйвер DC-DC понижающий Регулируемый Модуль питания CCCV зарядное устройство регулируемый постоянный ток

Размер: 46 мм x 23 мм x 10 мм/1,81 дюйма x дюйма (дюйм) (приблизительно) Особенности: 1. Фиксированный поворот тока лампы в 0,1 от значения постоянного тока (при 2 определениях «заполнено»); 2. Повышенная обратная полярность входа для защиты, Диод; 3. Используя специальную справочную информацию для ИС и высокую точность от резистора, чтобы постоянный ток был более стабильным (от 20 до 100 градусов, постоянный ток 1 А, при температурном дрейфе менее 1%). Особенно подходит для светодиодного драйвера * Мощный светодиодный привод постоянного тока * Литиевое зарядное устройство (o ферроэлектрическое) * Зарядное устройство 4 в, 6 в, 12 В, 14 В, 24 В * Никель-кадмиевое, никель-металлогидридное зарядное устройство Для * солнечных панелей и ветровых турбин

Характеристики:

* Свойства модуля: неизолированный постоянный ток и напряжение модуля * Исправление: несинхронное исправление * Входное напряжение: 7-35 в * Выходное напряжение: 1,25-30 в * Выходной ток: регулируется максимум 3 А * КПД преобразования: 92% (самый высокий) * Частота переключения, 150 кГц * Пульсация на выходе: 50 мВ (макс.) Полоса пропускания 20 м * Регулировка нагрузки: плюс или минус 0.5% * Регулировка напряжения: плюс или минус 2.5% * Рабочая температура: от-40 ° до + 85 °

Использование:

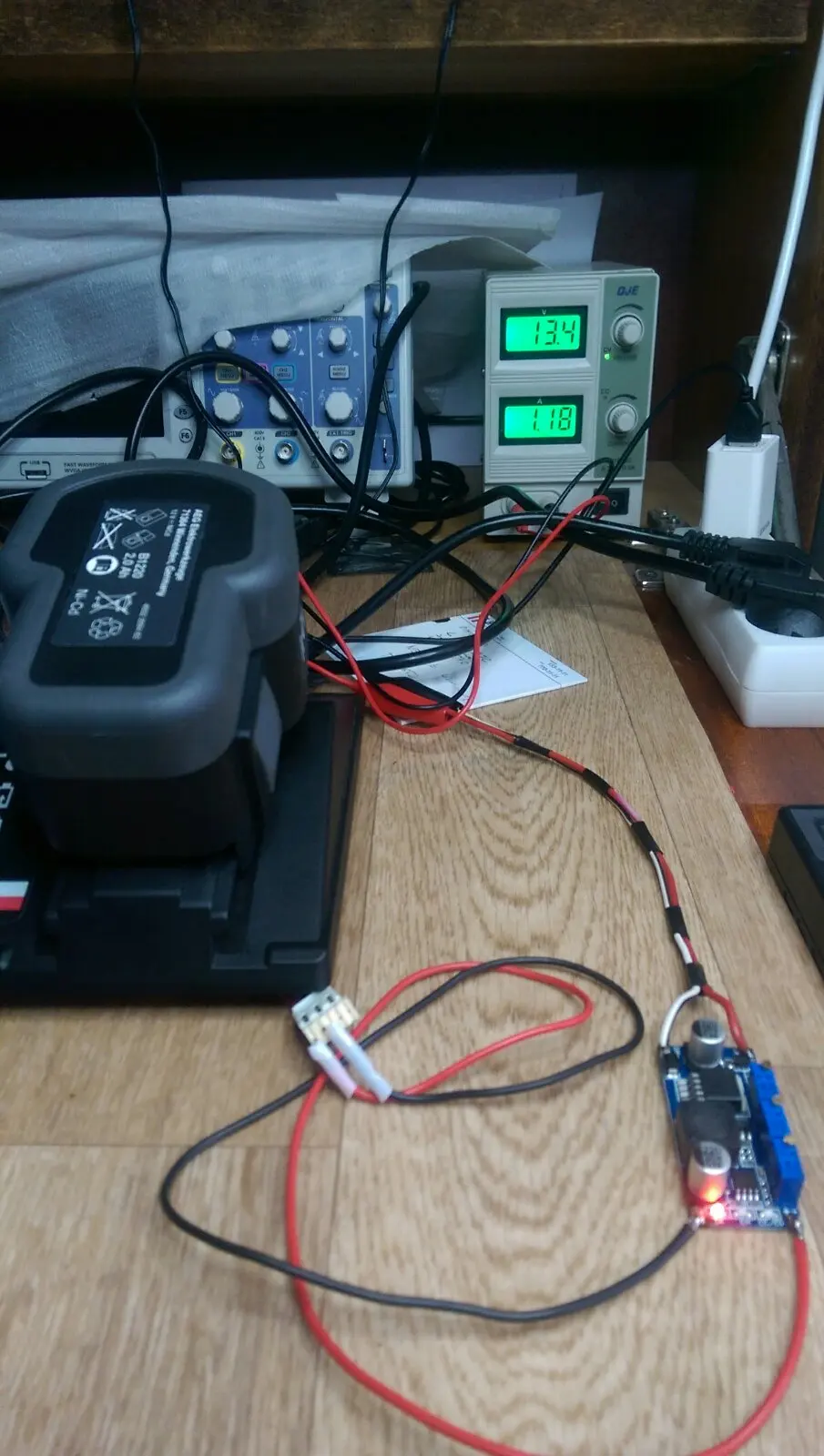

* Убедитесь, что напряжение и ток «вам нужно зарядить» * Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение соответствовало напряжению заряда * Направление регулировки потенциометра: по часовой стрелке (происходит), против часовой стрелки (уменьшение) * Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока * Ток заряда переводной лампы-это 0,1 от зарядного тока по умолчанию (значение постоянного тока) * Подключено к «и попробуйте зарядить» (за пять предыдущих шагов входной терминал модуля подключен к источнику питания, выходная нагрузка не подключена к батареям).

Использование драйвера постоянного тока светодиода:

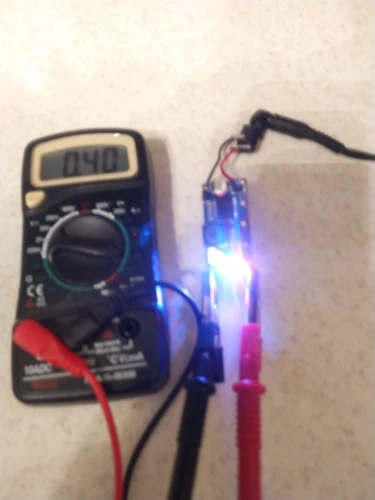

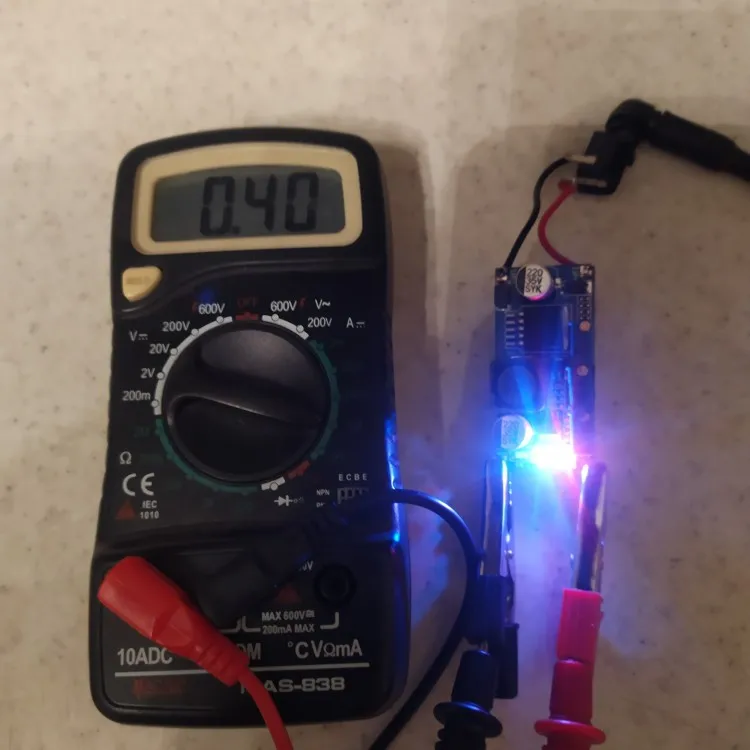

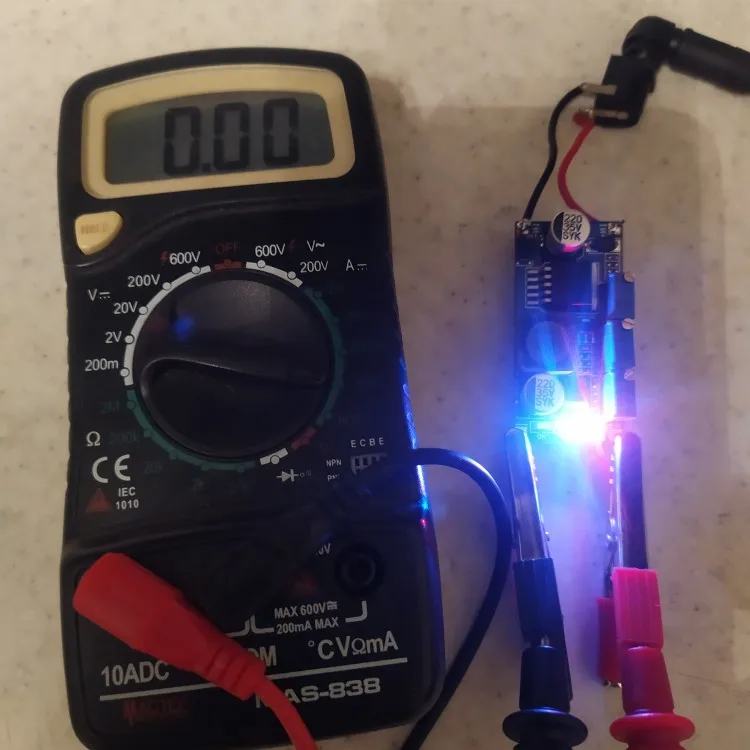

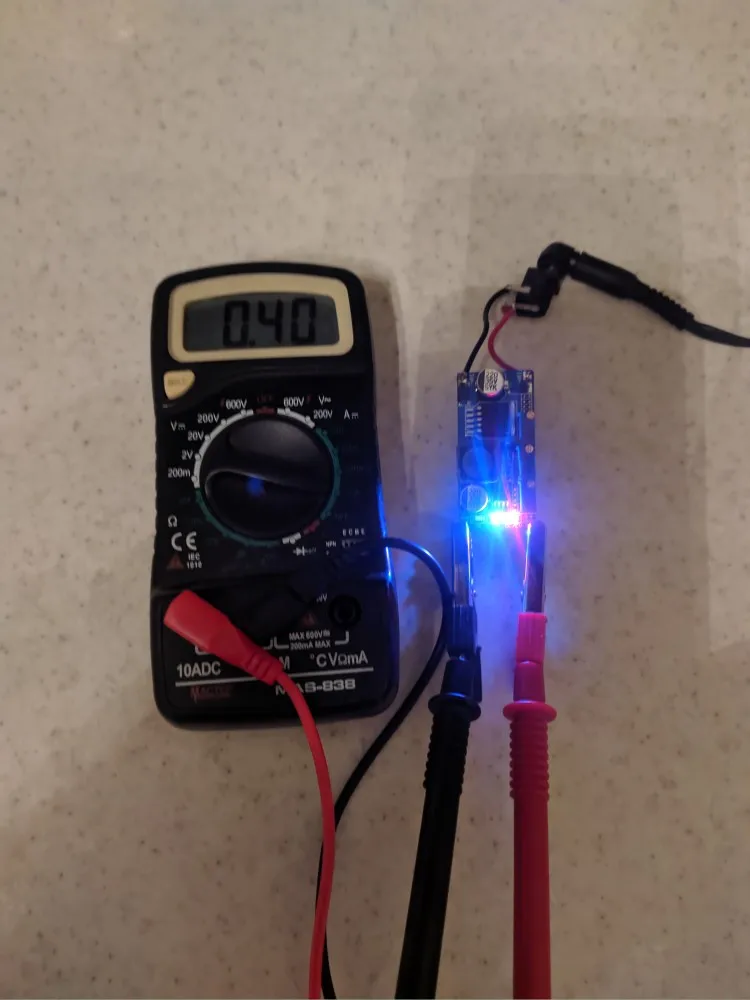

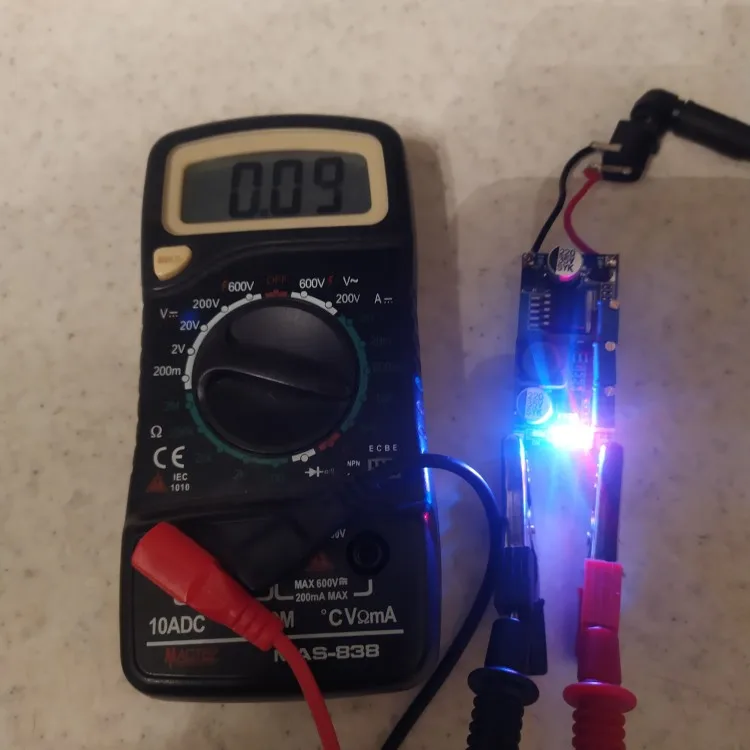

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, который вам нужен. * Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиодный да. * Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодный да. * Присоединяйтесь к тесту светодиода (за три вышеуказанных шага Входная Клемма модуля подключена к источнику питания, выходная нагрузка не подключена светодиодный ОДУ). Сфера применения: Зарядка для литий-ионных аккумуляторов: когда литий-ионное напряжение низкое. Если использовать напрямую зарядку с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению. С самого начала использовать зарядку постоянным током. При зарядке определенного устройства автоматический переключатель возвращается к зарядке с постоянным напряжением. Кривая зарядки: красный-это ток, синий-напряжение.
