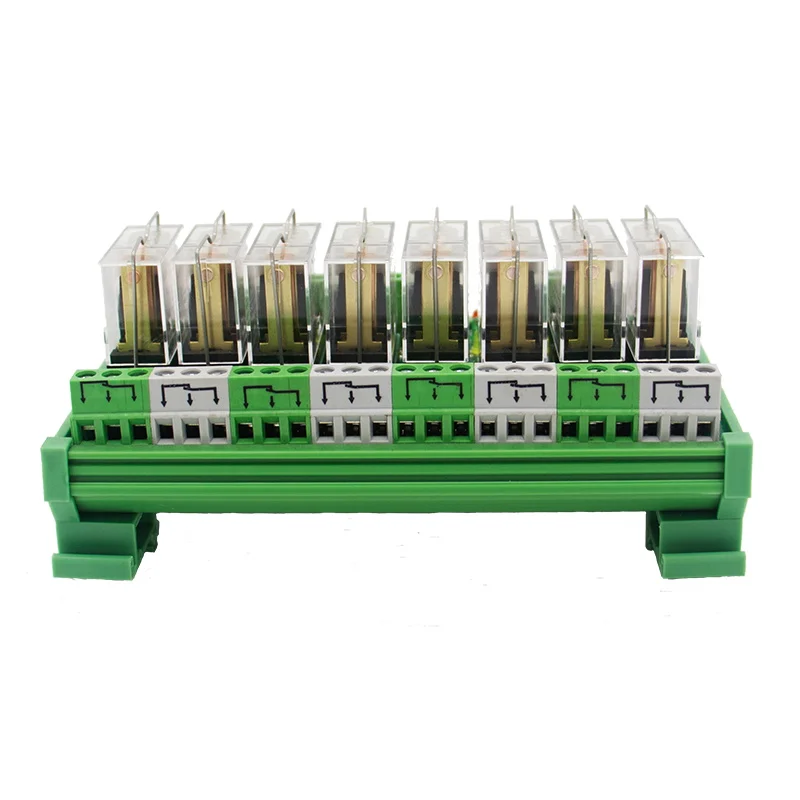

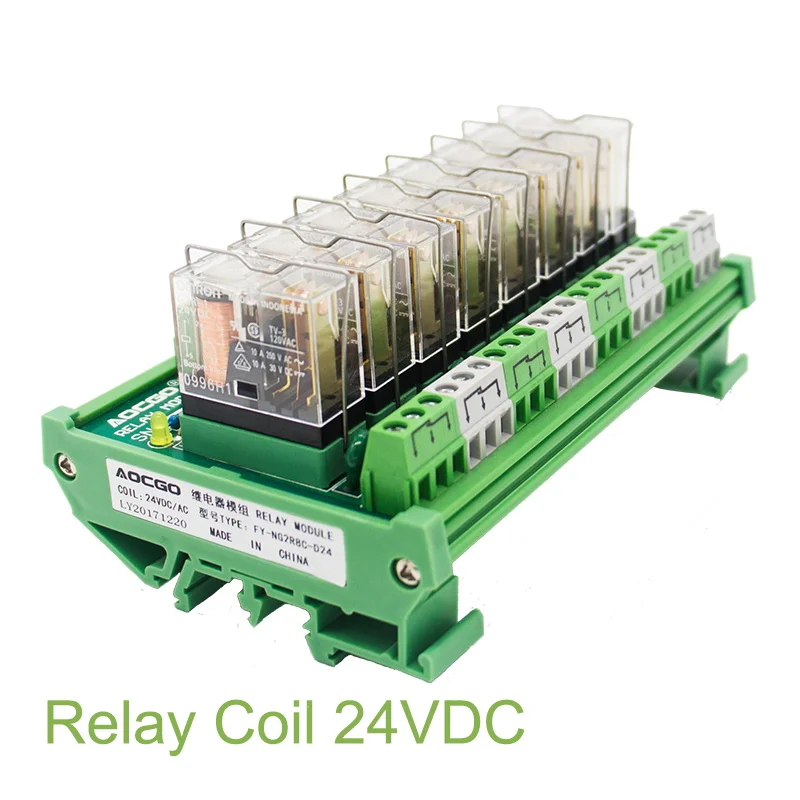

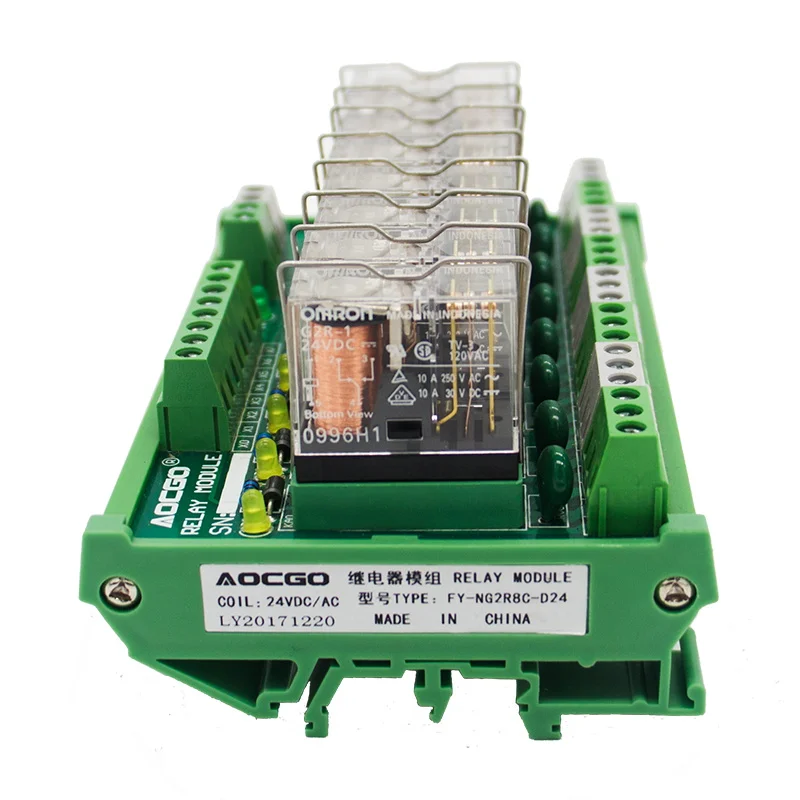

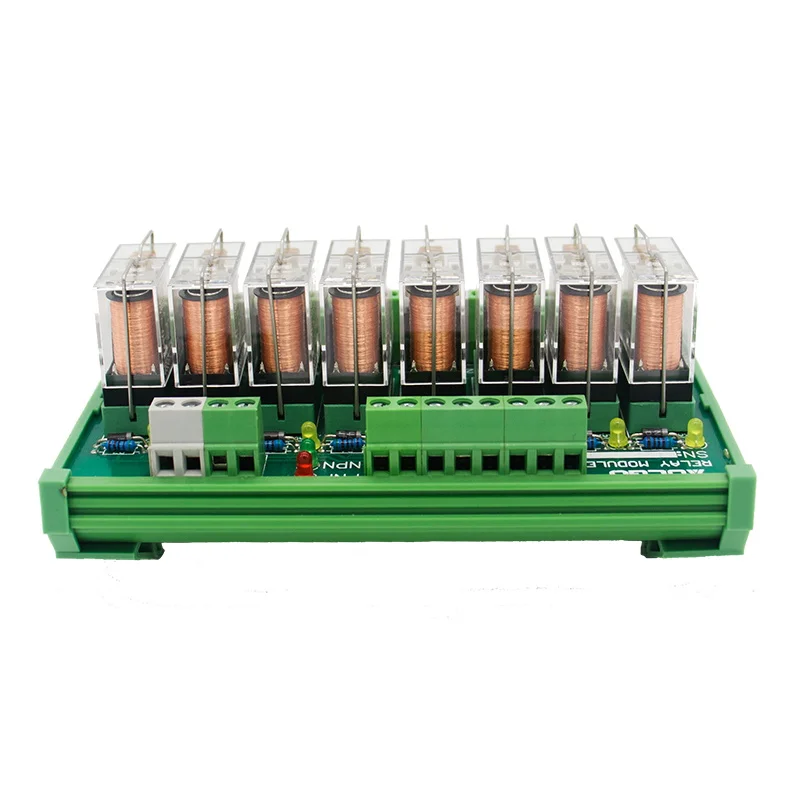

8-канальный 1 SPDT DIN-рейка OMRON G2R 24 в модуль реле интерфейса DCAC

Особенности:

1. DIN Rail реле интерфейса модули 1/2/4/6/8/10/12/14/16 каналов дополнительно;

2. Buit-in OMRON Реле G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 10 А на 250 В переменного тока или 30 В постоянного тока;

4. Входные соединения винтовым клеммным блоком. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

При условииДля каждого релейного канала;

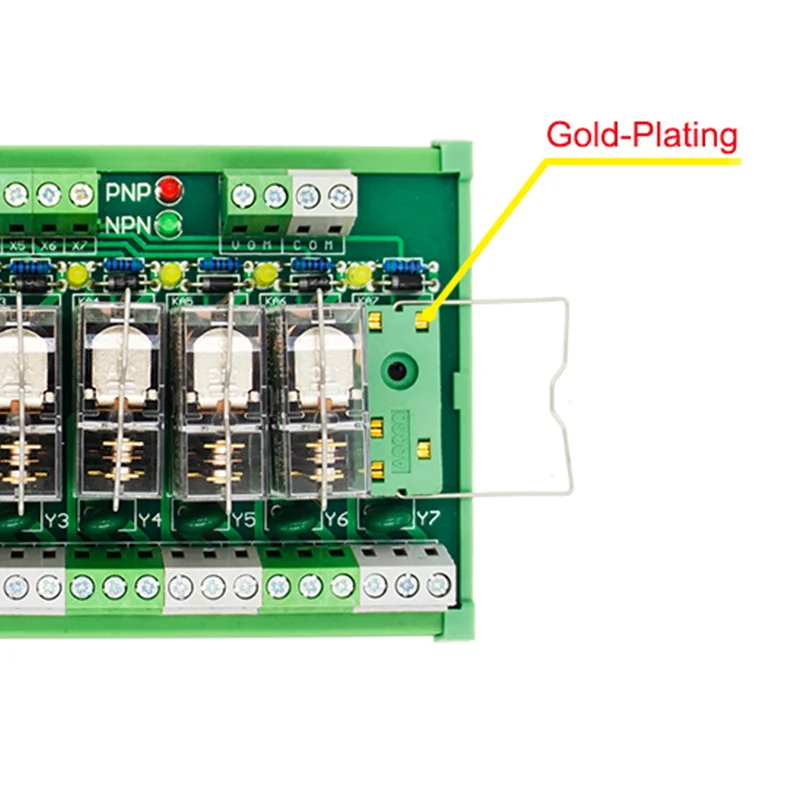

6. Контакты релейных розеток покрыты золотом, что делает контакт более надежным и стабильным;

7. Din-рейка монтируемая для ширины TS15/28/35

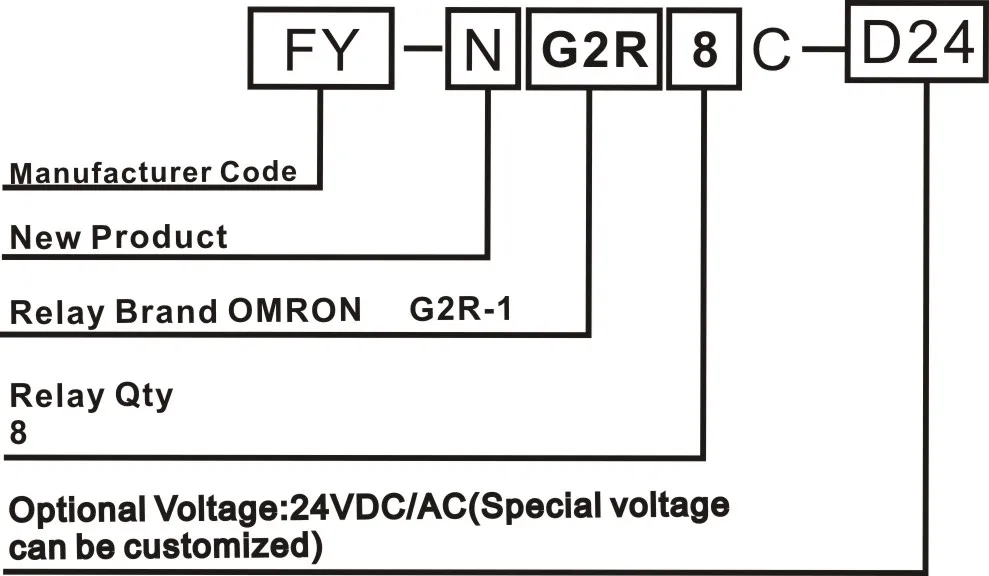

Код для заказа:

Релейный модуль измерения:

Реле Кол-во

Размер (мм)

N.W.(g)

1

18*85*70

50 г

2

40*85*70

105 г

4

70*85*70

200 г

6

100*85*70

260 г

8

130*85*70

340 г

10

160*85*70

410 г

12

190*85*70

480 г

14

220*85*70

560 г

16

250*85*70

595 г

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок.

Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиление управляющего тока

Выходов, для защиты ключевого контроляСистемы не уничтожаются.

Срок производства тиража:

Вход рабочее напряжение

Номинальный DC ± 20% & AC ± 10%

Реле крепления

Вставные

Номинальный ток холостого хода

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Мощность катушки

Около 0,53 W

Время работы (при нормальном напряжении)

≤ 15 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Вход/выход подключения

Клеммная колодка

Диапазон провода

0,2 ~ 2.5mm2

Длина зачистки

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал



Схема подключения:
